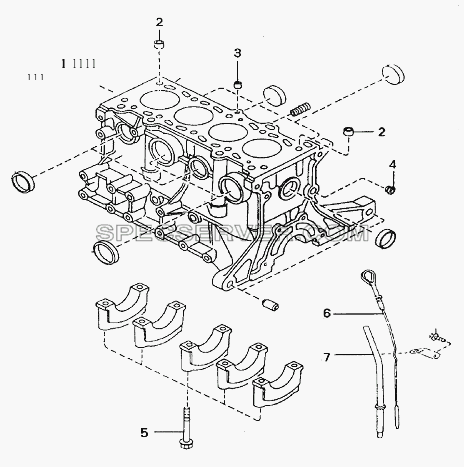

Запчасти: Блок цилиндров для BAW-33463 Tonik

Блок цилиндров для BAW-33463 Tonik (список запасных частей)

№	Номер детали	Наименование запчасти
1	G4AA-1002021	Блок цилиндров
2	XG471QE-1002027	Втулка центрирующая
3	21135-230101	Клапан односторонний
4	XG471QE-1002025	Заглушка
5	XG471QE-1002024	Болт коренного подшипника
6	G4AB-1011040	Щуп маслоизмерительный
7	XG471QE-1011030	Компоненты трубы маслоизмерительного щупа

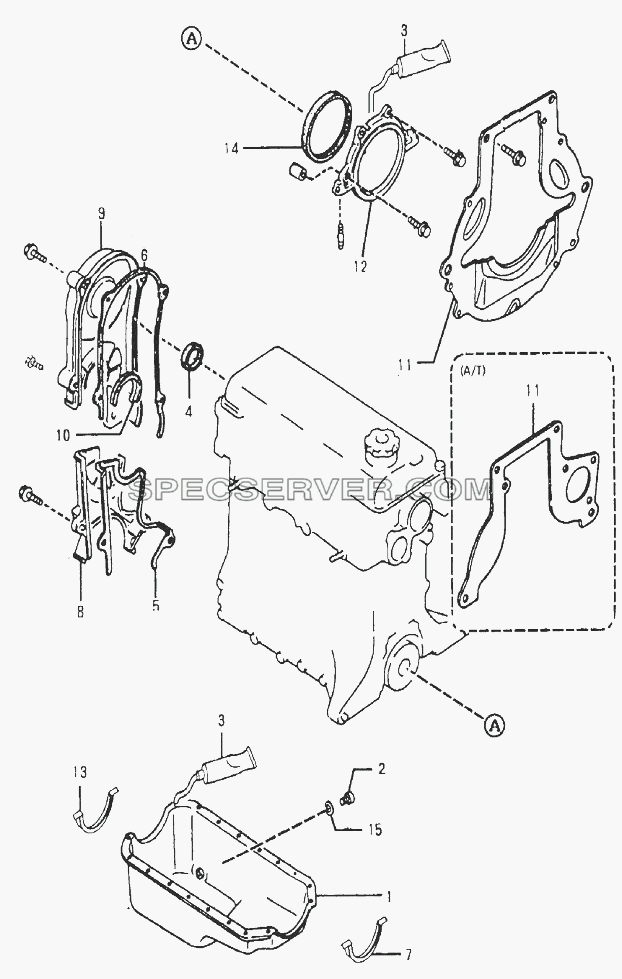

Запчасти: Корпус блока и масляный картер для BAW-33463 Tonik

Корпус блока и масляный картер для BAW-33463 Tonik (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	G4AB-1009021	Масляный картер
2	XG471QE-1009023	Пробка слива масла
3	5900	Герметик-прокладка
4	XG471QE-1003019	Уплотнение масляное распредвала
5	XG471QE-1002062	Прокладка интегрированного зубчатого привода нижняя
6	XG471QE-1002052	Прокладка интегрированного зубчатого привода верхняя
7	XG471QE-1009011	Прокладка масляного картера передняя резиновая
8	XG471QE-1002060	Крышка нижнего интегрированного зубчатого привода
9	XG471QE-1002050	Крышка верхнего интегрированного зубчатого привода
10	XG471QE-1002053	Прокладка интегрированного зубчатого привода верхняя резиновая
11	G4AB-1601043	Пластина крепления картера маховика задняя
12	XG471QE-1002030	Корпус заднего сальника коленчатого вала
13	XG471QE-1009012	Прокладка масляного картера задняя резиновая
14	XG471QE-1002040	Масляный уплотнитель коленчатого вала задний
15	G4AB-1009024	Шайба пробки слива масла

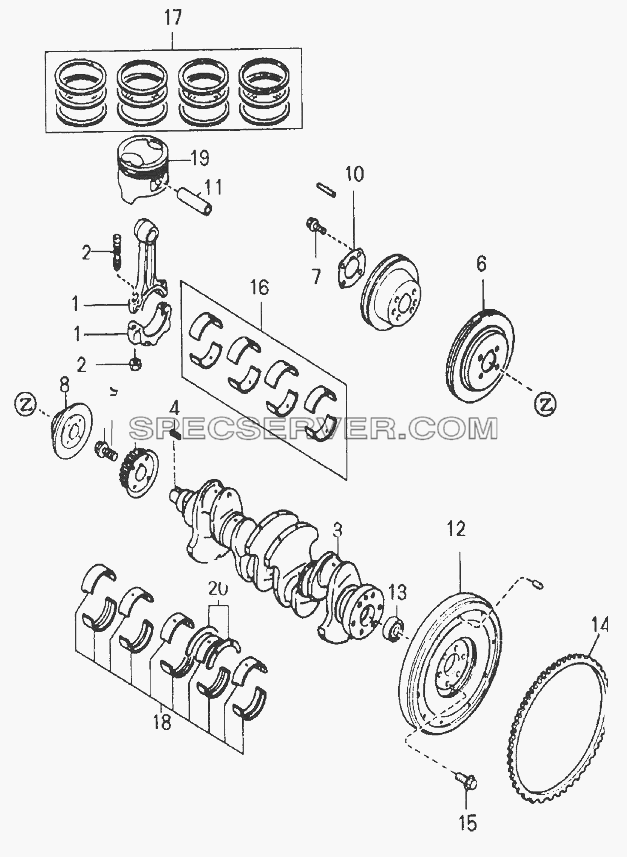

Запчасти: Поршень, коленчатый вал и маховик для BAW-33463 Tonik

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	XG471QE-1004032	Шатун с крышкой
2	XG471QE-1004035	Болт и гайка шатуна
3	XG471QE-1005021	Коленчатый вал
4	XG471QE-1005016	Шпонка коленчатого вала
5	XG471QE-1005011	Привод коленчатого вала зубчатый
6	G4AB-1005017	Шкив коленчатого вала
7	XG471QE-1005018	Болт шкива
8	XG471QE-1005031	Фланец шкива
9	XG471QE-1005015	Болт шкива стопорный
10	XG471QE-1005019	Шайба нажимная шкива
11	XG471QE-1004011	Палец поршневой
12	G4AB-1005041	Маховик
13	XG471QE-1005060	Подшипник направляющий
14	XG471QE-1005042	Венец маховика зубчатый
15	XG471QE-1005012	Болт маховика
16	XG471QE-1004031	Вкладыш шатунный
17	XG471QE-1004022/23/24	Кольца поршня
18	XG471QE-1002014/15	Вкладыш верхний и нижний коленчатого
19	XG471QE-1004021	Поршень
20	XG471QE-1005013	Полукольцо упорное коленчатого вала

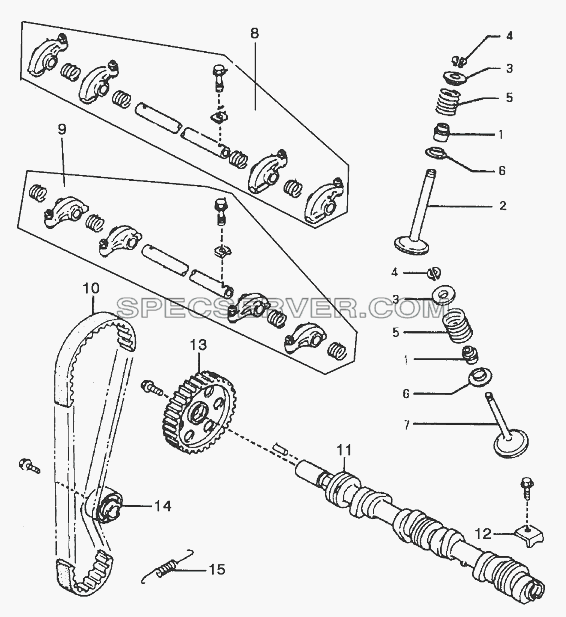

Запчасти: Газораспределительный механизм для BAW-33463 Tonik

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	XG471QE-1008026	Уплотнитель масляного клапана
2	XG471QE-1007013	Клапан впускной
3	XG471QE-1007014	Тарелка верхняя пружины клапана
4	XG471QE-1007015	Сухарь клапана
5	XG471QE-1007018	Пружина клапана
6	XG471QE-1007017	Тарелка нижняя пружины клапана
7	XG471QE-1007016	Клапан выпускной
8	XG471QE-1007040A	Ось коромысел впускных клапанов
9	XG471QE-1007050A	Ось коромысел выпускных клапанов
10	XG471QE-1006015	Ремень зубчатый
11	XG471QE-1006011	Распредвал
12	XG471QE-1006012	Пластина стопорная распредвала
13	XG471QE-1006013	Привод зубчатый ремня распредвала
14	XG471QE-1006020	Натяжитель
15	XG471QE-1006031	Пружина натяжителя

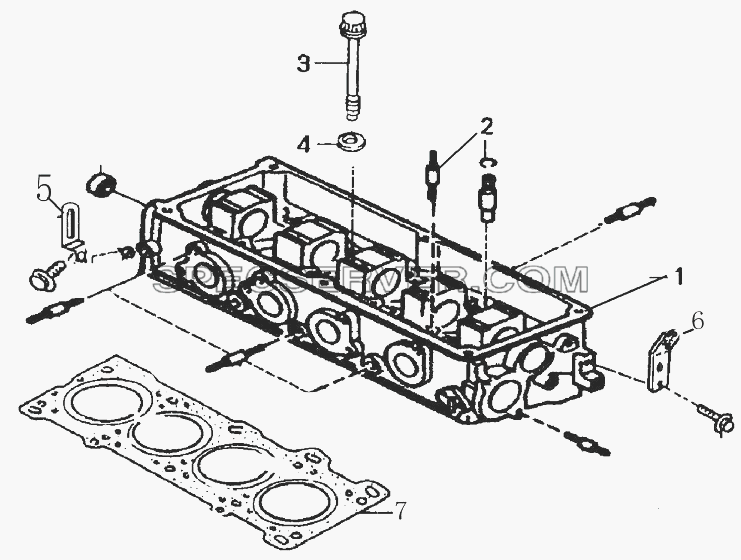

Запчасти: Головка блока цилиндров в сборе для BAW-33463 Tonik

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	G4AB-1003021	Головка цилиндров
2	XG471QE-1003024/25	Втулка впускного и выпускного клапана
3	XG471QE-1003011	Болт головки цилиндров
4	XG471QE-1003012	Шайба болта головки цилиндров
5	G4AB-1003013	Подвеска передняя
6	G4AB-1003014	Подвеска задняя
7	XG471QE-1003060	Прокладка головки цилиндров

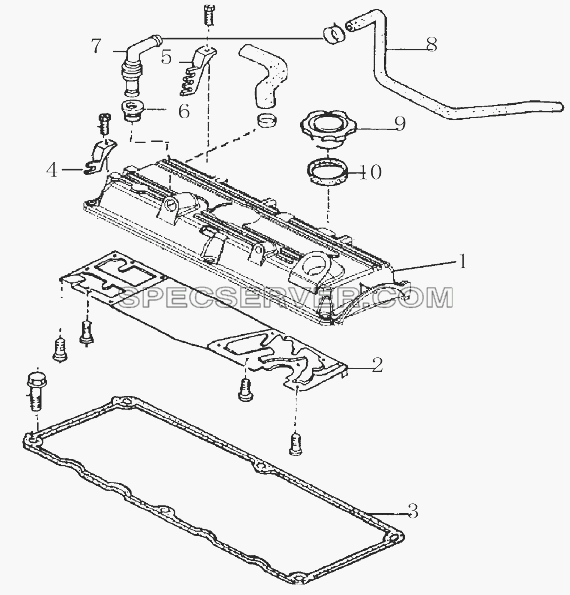

Запчасти: Крышка головки блоков цилиндров в сборе для BAW-33463 Tonik

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	G4AB-1003030	Крышка в сборе
2	G4AB-1003042	Пластина маслоотражательная
3	XG471QE-1003031	Прокладка клапанной крышки
4	XG471QE-1003032	Кронштейн проводов высокого напряжения
5	XG471QE-1003033	Кронштейн проводов высокого напряжения
6	XG471QE-1003034	Уплотнитель резиновый
7	XG471QE-1003044	Клапан односторонний
8	G4AB-1008111	Шланг вентиляции картера
9	XG471QE-1003051	Крышка маслоналивной горловины
10	XG471QE-1003052	Уплотнитель маслоналивного отверстия в крышке
