КРАН-МАНИПУЛЯТОР НА БАЗЕ NAVECO C300L - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 |
|
|||||||
Кран манипулятор Soosan SCS263 на базе бортовой платформы NAVECO C300L - многофункциональный , экономичный и привлекательный по цене грузовой автомобиль. Бортовая платформа выполнена из алюминия.
На автомобиле установлена КМУ корейской компании SOOSAN. Отличительными характеристиками этих крано-манипуляторных установок телескопического типа являются поразительная подъемная сила и долговечность.
Оптимальный дизайн, выполненный с учетом требований метода моделирования распределения напряжения под нагрузкой обеспечивает максимальную производительность.
Преимущества КМУ данной серии:
Мощный и плавный в работе главный цилиндр благодаря оптимальному расположению обеспечит достаточно места для погрузки и доведет до максимума грузоподъемный момент. Еще один плюс - обратный балансировочный клапан.
Редуктор поворота - гарантирует плавный поворот колонны, а повышенная износостойкость достигнута специальной термообработкой поворотного подшипника.
Прочная конструкция стрелы: высокопрочная сталь (840N/mm2) и оптимальный дизайн в соответствии с МКЭ обеспечат поразительную грузоподъемность и повышенную прочность стрелы.
Сверхширокие аутригеры (опоры), которые обеспечат устойчивую работу на неровной и наклонной поверхности.
Автоматическая система ускорения, позволяющая контролировать скорость с холостого хода до полного газа не используя рычаг ускорения. Это сокращает расход топлива и обеспечивает повышенную работоспособность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАССИ NAVECO C300
| Основные характеристики шасси | |
| Габаритные размеры | |
| Длина х Ширина х Высота (мм) | 7120 х 1962 х 2785 |
| База (мм) | 3800 |
| Колея передних/задних колес (мм) | 1591/1485 |
| Полная допустимая масса транспортного средства (кг) | 6700 |
| Максимальная осевая масса, передняя/задняя ось (кг) | 2300/4400 |
| Масса шасси в снаряженном состоянии (кг) | 2310 |
| Двигатель | Дизельный, IVECO SOFIM 8140/43D4 |
| Количество и расположение цилиндров | 4, рядное |
| Рабочий объем цилиндров (см3) | 2798 |
| Степень сжатия | 17:01 |
| Максимальный крутящий момент (Нм (об/мин)) | 3200 (1600) |
| Система питания | Впрыск топлива под давлением (CommonRail) |
| КПП | IVECO 28303.5, с ручным управлением, 5 ступеней |
| Подвеска | |
| Передняя и задняя | Зависимая, на параболических рессорах, с гидравлическими телескопическими амортизаторами |
| Рулевое управление | С гидроусилителем, тип "винтт - шариковая гайка - рейка - сектор" |
| Тормозные системы | Гидравлический двухконтурный привод, с разделением на контуры по осям, с АБС |
| Рабочая система | |
| Тормозные механизмы передние | Дисковые |
| Тормозные механизмы задние | Барабанные |
| Стояночная система | Центральный барабанный тормоз |
| Шины | 7.00 R16 |
| Бортовая платформа | |
| Материал борта платформы | Алюминий |
| Длина х Ширина (мм) | 4500 х 2300 |

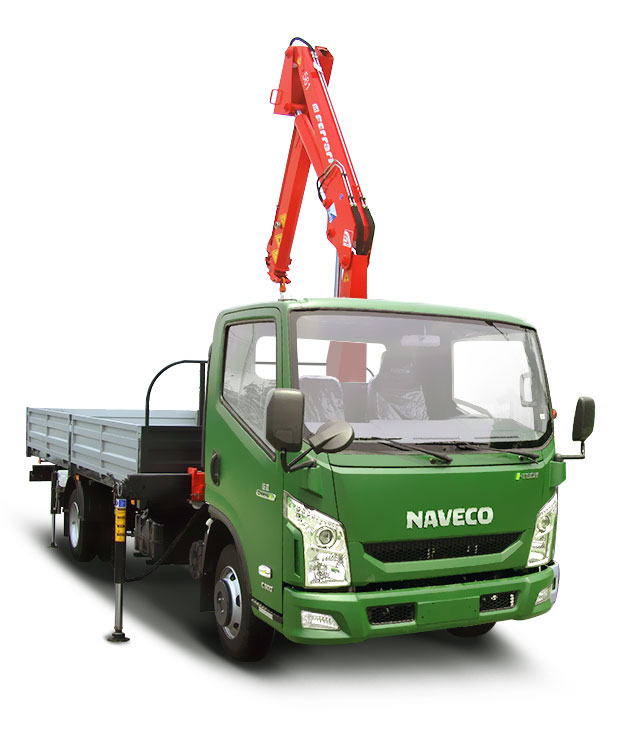

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КМУ FERRARI НА БАЗЕ NAVECO C300L

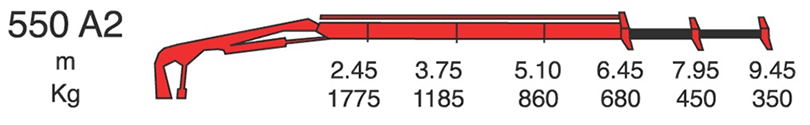

Технические характеристики крана манипулятора Ferrari 550 A2 на базе NAVECO C300L:
| Модель | NAVECO C300L |
| Габаритные размеры платформы (м) | 4,5 х 2,3 |
| Колесная база (мм) | 3 800 |
| Полная масса КМУ (кг) | 6 700 |
| Грузоподъемность автомобиля с КМУ (кг) | 3 061 |
