Page 5





Lotus Service Notes





    Section GH

Type







Yokohama A048 'LTS'

Size        - front       195/50 R16 84W

          - rear        225/45 R17 90W

Pressure (cold) - front       1.8 bar (26 lb/in²)

          - rear        2.0 bar (29 lb/in²)

Elise 111R from '06 & R + USA Elise:  These

cars are fitted with Yokohama AD07 tyres de-

veloped specifically for the Elise, and are op-

timised for dry road sports driving.  The Lotus

specific construction is identified by the letters

'LTS' moulded on the tyre sidewall.  Ensure that

any replacement tyre is so marked.

Note that the AD07 tread pattern is direc-

tional, so that the tyre must be fitted onto the

wheel with regard to which side of the car the

wheel is to be fitted.  A direction of rotation ar-

row is included in the tyre sidewall markings.

Type                  Yokohama Advan Neova AD07

Size        - front       175/55 R16 80W

          - rear        225/45 R17 91W

Pressure (cold) - front       1.8 bar (26 lb/in²)

          - rear        2.0 bar (29 lb/in²)

Tyre Characteristics:  All standard equipment tyres fitted on the Elise and Exige are suitable for all normal

weather conditions, but are optimised for dry road sports driving.  The tyre characteristics include good feedback

('feel') from the road surface to the steering wheel, a high level of steering linearity and response, and little per-

formance degradation with the high temperatures which may be reached on track.  However, tyre performance

will decrease at low ambient temperatures, resulting in reduced levels of grip and an increased susceptibility to

damage from impacts.  If the car is to be used in winter, or in cold conditions, it is recommended to fit a vehicle

set of the recommended winter tyres (see below).

GH.4 - WINTER TYRES & SNOW CHAINS

If the car is to be used in winter or in cold conditions, or driven on snow covered roads, it is recommended

to fit winter tyres developed specifically for such conditions.

Winter Tyres

Type        - front       Pirelli 210 Snowsport

          - rear        Pirelli 240 Snowsport

Size        - front       195/50 R16

          - rear        225/45 R17

Pressure (cold) - front       1.8 bar (26 lb/in²)

          - rear        1.9 bar (27.5 lb/in²)



WARNING:

-    When winter tyres are fitted, a maximum speed of 118 mph (190 km/h) must be observed.

-    The tyres are NOT suitable for studding.

Snow Chains

In extreme conditions, Lotus approves the fitment of Pewag Brenta-C XMR69 snow chains, used only in

conjunction with winter tyres (see above) and fitted on only the rear wheels.  Close attention should be paid to

the fitting and tensioning instructions supplied with the chains, and the chains should be removed as soon as

road conditions allow.

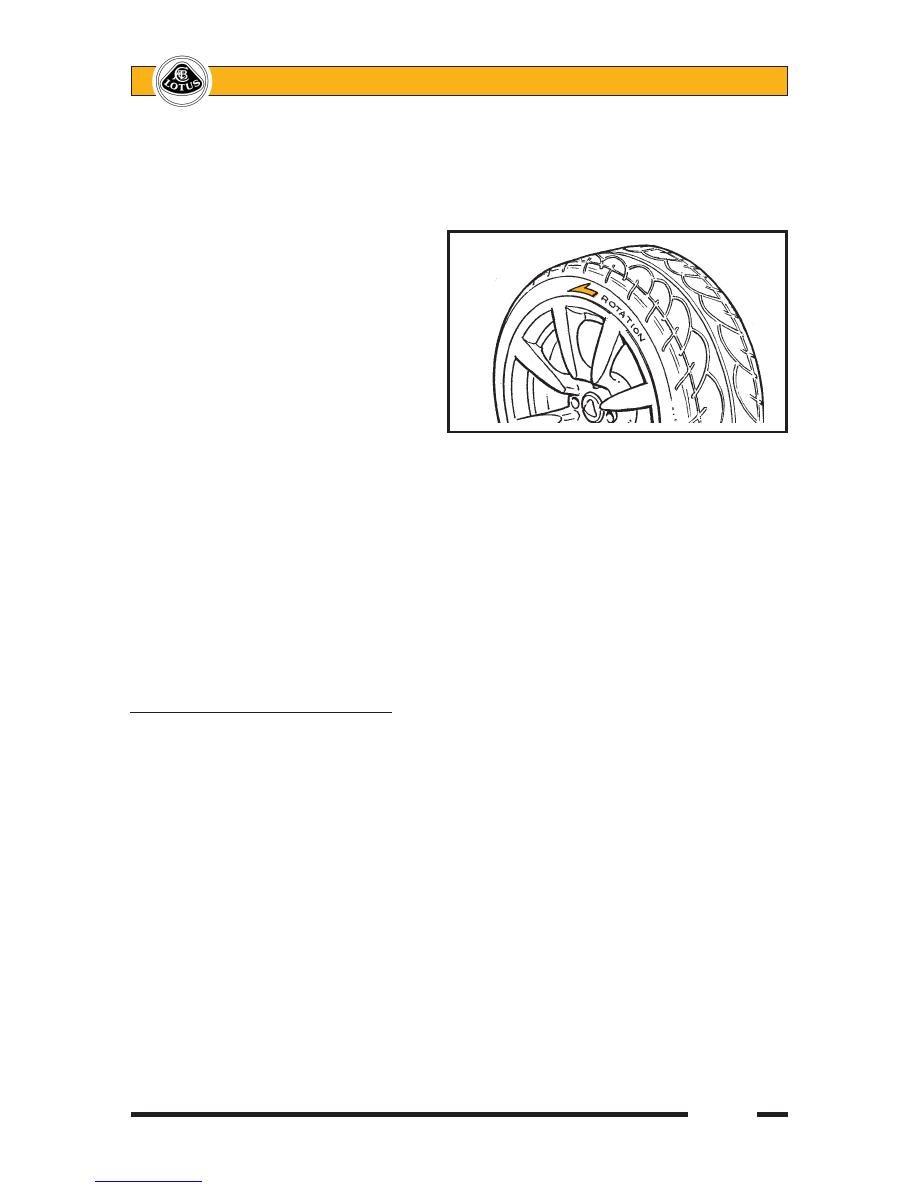

 Yokohama

 AD07

    ohs115b

Page 6





Lotus Service Notes





    Section GH

GH.5 - PUNCTURED TYRE EMERGENCY INFLATOR (IF FITTED)

In order fully to exploit the benefits of light

weight, and to maximise stowage space, no

spare wheel is included in the Elise specifica-

tion, but a temporary puncture repair facility is

provided in the form of a tyre inflator aerosol.

The aerosol is mounted in spring clips at the

extreme  right  hand  front  corner  of  the  rear

luggage compartment.

When  the  aerosol  is  connected  to  the

tyre valve, and the button pressed, a mixture

of liquid latex and propellant is  injected into

the tyre, such that the solidifying latex is forced

into the puncture site at the same time as the

tyre  is  inflated,  effecting  a  temporary  repair

and enabling the car to be driven at moderate

speed to the nearest tyre depot.

WARNING:

-    Use of the aerosol does not constitute a permanent repair, but is designed to allow the car to be

driven to the nearest tyre depot.  At the earliest opportunity, the tyre should be professionally

repaired or replaced dependent on the severity of the damage.

-    Until the tyre is repaired or replaced, the car should be driven in a moderate manner, not exceed-

ing 30 mph (45 km/h).

-    Do not use the aerosol for large holes or repairs, or when the tyre sidewall has been damaged, or

if the tyre has been displaced from the rim.

-    For safety reasons, the aerosol should be carried at all times in the designated stowage position.

Never carry in the passenger compartment.

As soon as a puncture is suspected, the car should be stopped at the first safe opportunity.  Continued

driving on a deflated tyre will cause irreparable damage to the tyre.

Directions for use of the aerosol:

  Before using, carefully read all the instructions on the canister, or on any

literature accompanying the product.  The following instructions apply to the use of Holts Tyreweld:

1.    Remove the object causing the puncture, and position the wheel with the puncture site lowermost.  Deflate

tyre fully.

2.

    Shake the can vigorously.  In cold conditions, warm the can using the car's heater outlets, or by body

warmth.

3.    Screw the aerosol tube onto the tyre valve, remove the cap, hold the can upright and press the button

until the tyre is firmly inflated.

4.    Immediately drive for 6 - 12 miles (10 - 20 km) (or to the tyre depot if nearer) in a moderate manner and

not exceeding 30 mph (45 km/h), to allow the sealant to spread.  Then check and adjust the tyre pressure

as necessary.

5.    Have the tyre professionally repaired or replaced at the earliest opportunity, and until such time, limit

speed to 30 mph (45 km/h) with a moderate driving manner.  Note that some tyre repairers may make an

additional charge for cleaning the sealant off the tyre before repair, and that any subsequent repairs may

not be guaranteed.  If the vehicle is equipped with low tyre pressure monitoring equipment, be aware that

the pressure sensor mounted inside the tyre, could be obstructed by the sealant, and should be replaced

at the next opportunity.

6.    Renew the emergency inflator aerosol.



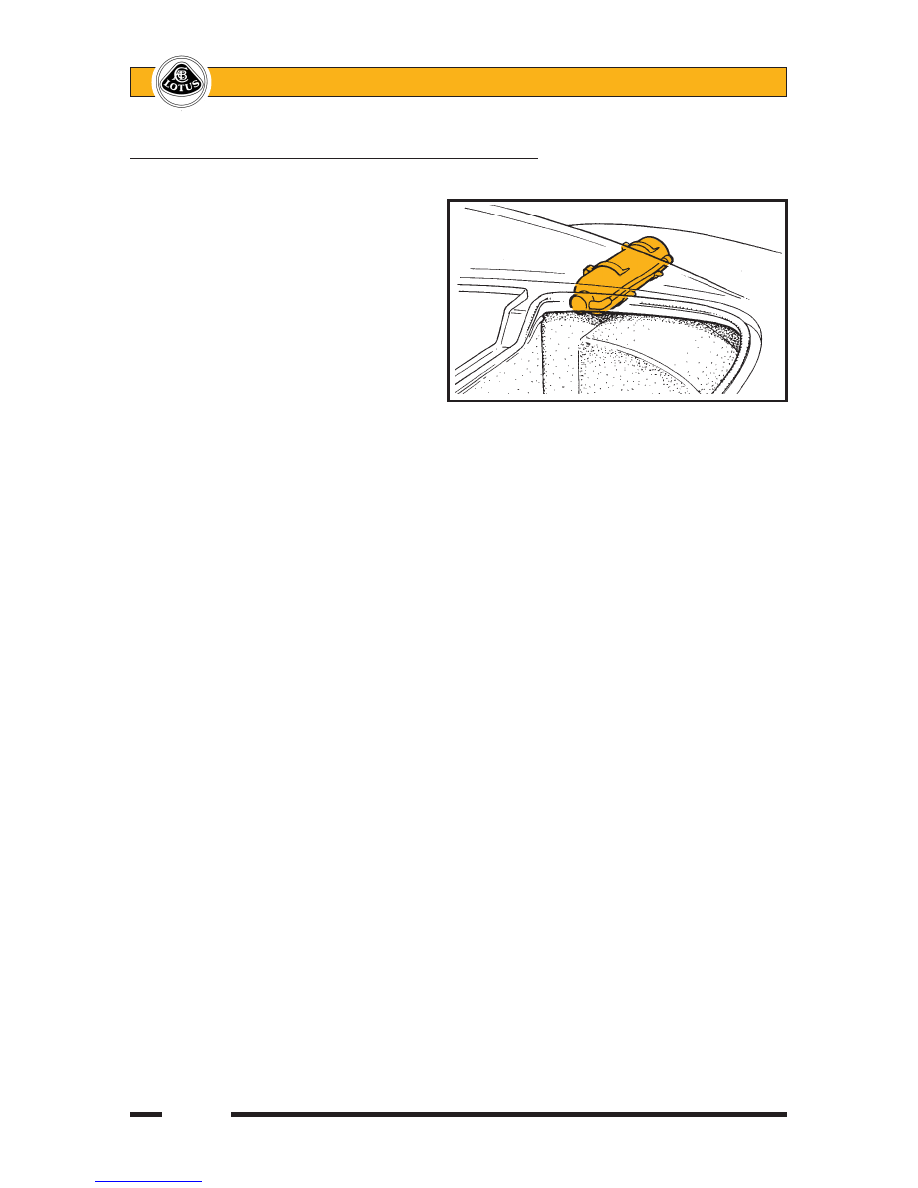

TYRE INFLATOR AEROSOL



                   ohs118

Page 7





Lotus Service Notes





    Section GH

GH.6 - TYRE PRESSURE MONITORING SYSTEM (TPMS) - USA ONLY

All USA Elise/Exige models from ‘08 model year onwards are fitted with a tyre pressure monitoring system.

A sensor incorporated into each of the tyre valves monitors the air pressure inside the tyre, and supplies an

onboard control module with this data by radio transmission.  If any tyre pressure should fall below 75% of the

recommended value, an alert message is sent to the instrument panel, and the tyre pressure tell tale



will light up amber.  The fuel gauge display will then be overwritten with a message to indicate which tyre is

concerned, with text such as:

LF Low (left hand front tyre low pressure).  This message will show for 5 seconds

before the display reverts to the fuel level bar graph, but will repeat for 5 seconds at 30 second intervals.

The TPMS incorporates self-malfunction recognition, and if a fault is detected, the tell tale will flash for one

minute and then remain constantly lit.  The LCD panel will also flash ‘TPMS FAULT’ for 5 seconds, and repeat

at 30 second intervals; no indication of low tyre pressure will be displayed.

Tyre fitters and service technicians should be made aware that TPMS is fitted, and that the tyre valves

include pressure sensors.  If the emergency tyre inflator aerosol has been used, it will be necessary to renew

the tyre valve/pressure sensor.  If a fault is indicated after wheel or tyre replacement, it is likely that a sensor

has been incorrectly fitted or damaged.  If a tyre valve is renewed, or is moved to a different wheel position, the

TPMS will automatically identify the new configuration.

Note that the pressure sensors are powered by integral batteries, with an average service life of 10 years.

It is recommended to renew all pressure sensors at this time interval.

If renewing a wheel, ensure that only a TPMS compatible wheel is used, as the installation angle of the the

tyre valve is modified to accommodate the pressure sensor.  Compatible cast wheels are identified by 'TPMS'

within one of the recesses in the hub mounting face.  On TPMS compatible forged wheels, the profile of the

wheel rim outboard of the central well, is modified in order to allow local machining around the valve hole on

the inside of the rim to provide a shallower installation angle.  If no machining is evident, the wheel is not TPMS

compatible.  In addition, a batch code is engraved onto the inner rim in the form of 'PS123456'.  The first three

numbers indicate the week and year of manufacture, and any wheel with a code of PS267### (week 26 of

2007) or later, will be TPMS compatible.  TPMS type wheels may be fitted on all cars.







Lotus Service Notes                                  Section HG

Page 1







STEERING

SECTION HG













































       Sub-Section         Page

  General Description













HG.1

2

  Steering Wheel













HG.2

2

  Upper Column Assembly











HG.3

5

  Intermediate Column













HG.4

9

  Front Wheel Alignment & Rack Gaiters









HG.5

9

  Rack & Pinion Assembly Removal/Replacement





HG.6

10

  Adjustment of Rack Bar Thrust Pad









HG.7

12
