the aperture and re-adjust the crossgate cable as necessary.

-

If other adjustments have been made, check the alignment of the 3rd/4th lever plane.  From the spring

loaded neutral position, it should be possible to smoothly engage 3rd and 4th gears without moving the

lever across the gate.  If necessary, the ends of the centralising hairpin spring may be reprofiled to reset

the neutral plane.

Gearchange Cable Replacement

For access to the gear cables, the gear lever shroud and parking brake lever trim must be removed: Un-

screw the gear lever knob, remove the single screw each side of the shroud, and withdraw the shroud over the

gear and parking brake levers.  Remove the engine bay undertray.

At the front end of the cables, unclip the inner cable ball joint sockets from the ball pins on the mechanism

levers.  Release the outer cable plastic abutment block from the mounting frame.  At the rear end of the cables,

remove the 'R' clips retaining the inner cable eyes to the levers, and the 'C' clips securing the outer cables to

the abutment bracket.  Release the 'P' clips and cable ties as necessary to allow the cables to be withdrawn

from the car, noting the routing of the cables past the parking brake lever and wiring harness.

Refit in reverse order to removal, paying particular attention to the routing through or alongside the park-

ing brake lever mounting frame.





Lotus Service Notes





     Section FJ

Page 10

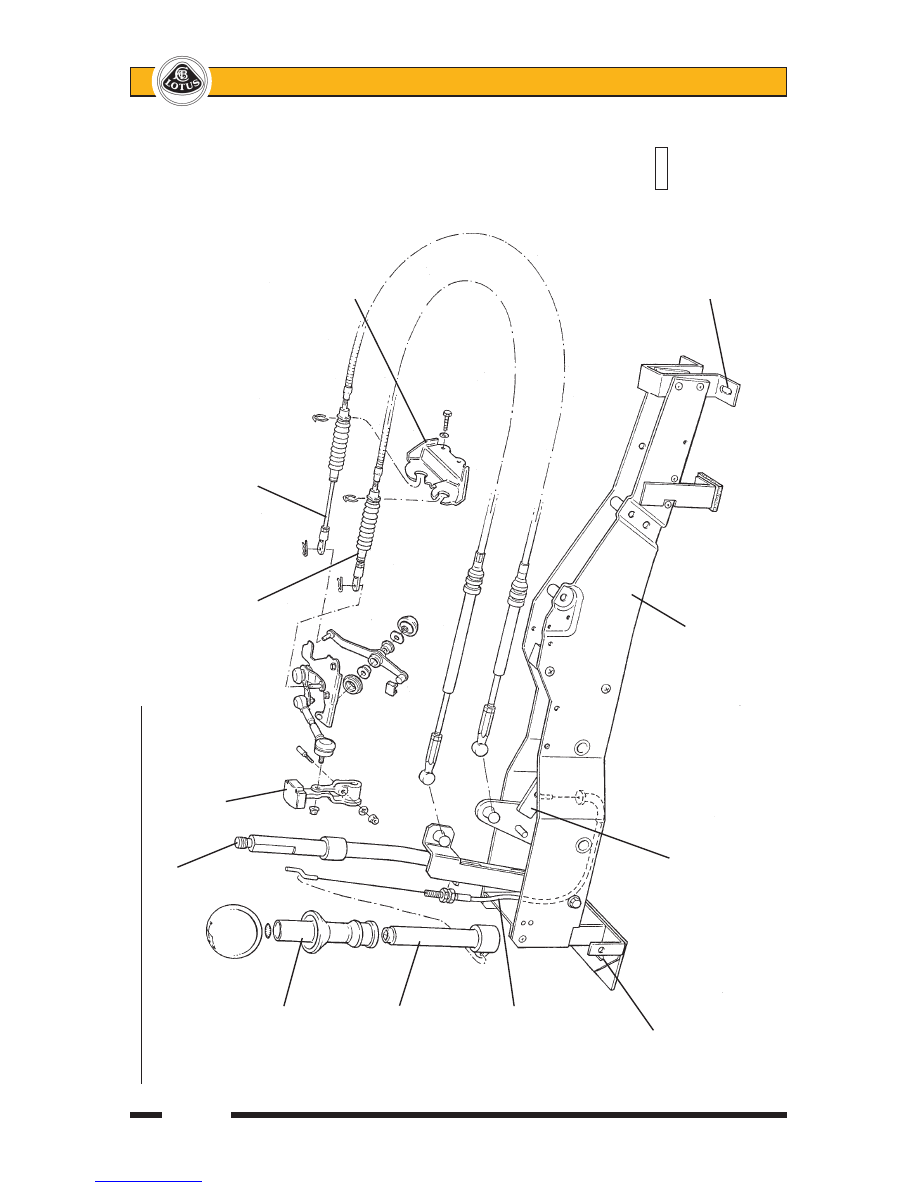

Gearchange Mechanism & Mounting Frame (prior May '07)





































Gear Lever





























Inertia weight







































































































Shift cable







Crossgate cable



Lift tube











































































Transmission











































































abutment











































































bracket



Lift tube



adaptor





Reverse



selector



cable



(6-speed only)





Fixing to









































































pl405mtx



seat front













Revers

e gate



















































crossmem

ber









stop arm

















Gear lever











































mounting frame























Fixing to seat











































































re

ar

 cr

os

sm

em

be

r

Page 11





Lotus Service Notes





     Section FJ

Gearlever Mounting Frame

The gear lever/parking brake lever mounting frame is common to right and left hand drive cars, but is

mounted offset towards the passenger side of the car in order to allow sufficient room for fore/aft adjustment of

the driver's seat.  The frame is secured to thread inserts in the seat mounting crossmembers by two M8 screws

at the rear, which also secure the seat runner/frame, and two M8 screws at the front.  All fixings using captive

nuts in the seat mounting crossmembers.

Gearlever Replacement (prior May '07)

The gear lever alone may be replaced if necessary using the following procedure.  Note that fabrication

of the gear lever was changed in February 2005 from using a hexagonal section bar to a thicker round section

bar, the better to resist operator abuse.  Only the later type will be supplied in service, which if being used to

replace the hexagonal type will require fitment of the following parts as a set:

Parts Required                  Part Number    Qty

Gear Lever  - RHD                 A120F0008S    1

Gear Lever  - LHD                 A120F0009S    1

Lift Tube, reverse select              B120U0017F    1

Lift Tube Adaptor                  B120F6259S    1

Spring Clip, lift tube to adaptor          B120W6770F    1

Knob, gear lever, M10               C120U0012F    1

Grub Screw, M5 x 16, gear knob        A120W5292F    1

Tool, gear lever bush guide            A120U0054S    1

Procedure

1.  Release the grub screw (if applicable) in the front face of the gear lever knob, and unscrew the knob.    For

knobs without grub screws, gentle heat may help to soften the thread adhesive.  Prise off the spring clip

from the top of the lift tube adaptor.

2.  Release  the  two  grub  screws  in  the  underside  of  the  parking  brake  lever  sleeve  and  withdraw  the

sleeve.

3.  Remove the two screws securing the front of the gear lever shroud and carefully withdraw the gear/park

brake shroud, disconnecting the window switch and hazard lamps switch (if applicable).  Take care to

prevent scratching the shroud on seat belt fixings or seat runners.

4.  Release the reverse selector cable from the gear lever and unhook from the lift tube adaptor.  Discard the

adaptor.

5.  Prise off the gear selector cable socket from the gear lever (use a 10mm spanner).

6.  From the LH side of the unit, remove the screw securing the gear lever pivot to the mounting frame.  Push

the top of the gear lever to the right to help disengage the crossgate selector ball at the bottom of the lever

from the bellcrank lever socket.  Take care not to damage the socket plastic bush which should remain in

the bellcrank lever.  Discard the gear lever.

7.  To allow fitment of the bush guide tool, unhook the main harness from the 'P' clip at the front of the frame,

temporarily hook over the outside of the shroud fixing leg and rotate the 'P' clip 90°.  Locate the guide tool

in the hole at the RH side of the mounting frame and secure in position using a 'G' clamp as shown, but

do not crush or distort the frame.



Note: Attempting to fit the gear lever ball into the socket and bellcrank lever without the use of the special

guide tool, is likely to result in damage to one or more components and/or personal injury, physical or

psychological.





Lotus Service Notes





     Section FJ

Page 12

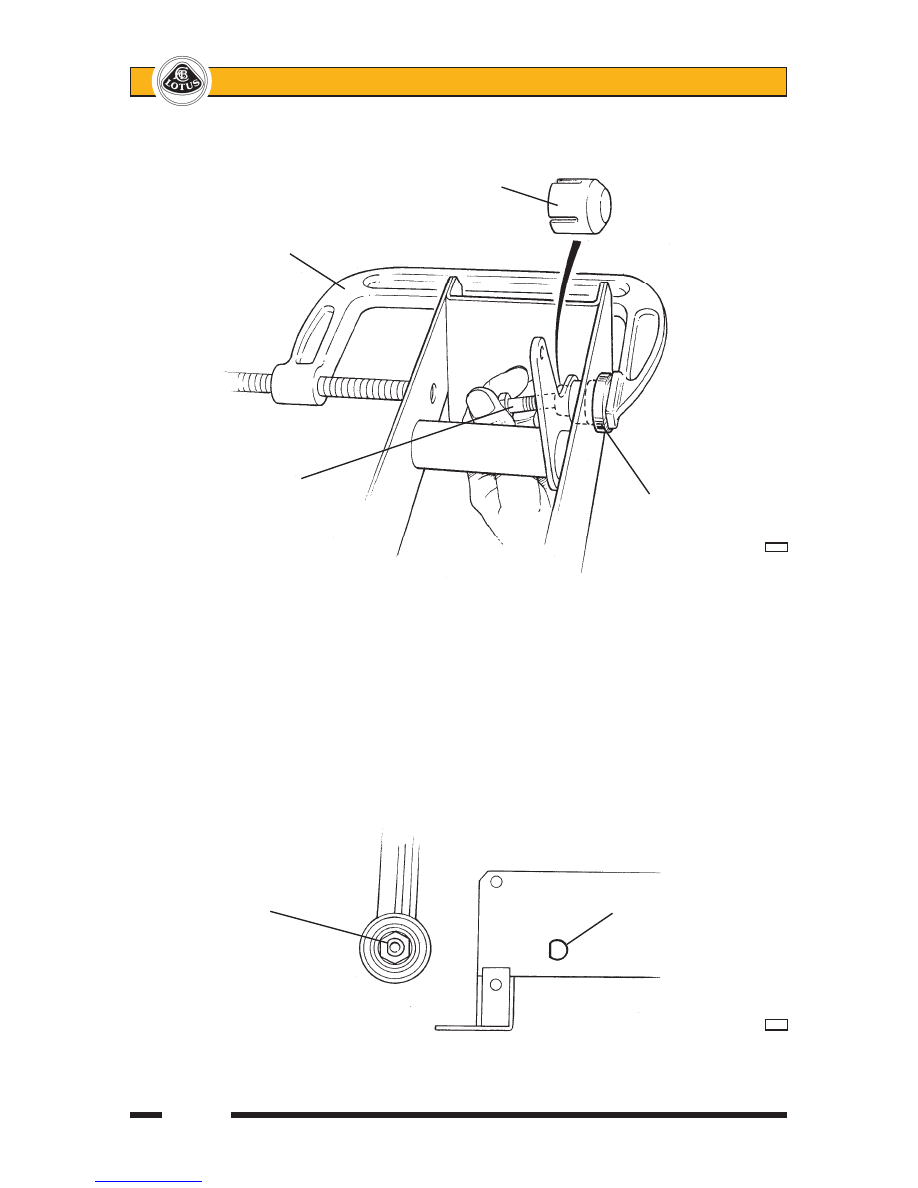

                  Bellcrank lever plastic socket

          'G' clamp

    Use suitable bolt to

    push back socket                                       Special tool

                                                      A120U0054S

(Some components omitted for clarity)

f135

8.  Push the plastic socket in the bellcrank lever fully into the guide tool to facilitate installation of the gear

lever.  Apply a dab of mineral oil based lithium grease (e.g. Molykote Longterm W2) to the socket.

9.  Fit the gear lever, feeding the crossgate ball into the bellcrank lever and position the lever upright.  Using

a suitable screwdriver or pry bar, push the base of the lever over to the right to engage the crossgate ball

into the plastic socket (should click home).

10.  Remove the 'G' clamp and guide tool, and push the crossgate socket to the left to engage the 'D' feature

on the gearlever pivot ball with the matching hole in the LH side of the frame.  Apply Permabond A130

(A912E6033V) to the fixing screw and torque tighten to 10 Nm.  Restore harness position.

  'D' spigot on lever                                    'D' hole in mounting frame

  pivot ball



f136
