Page 1





Lotus Service Notes





  Introduction



CONTENTS



ELISE & EXIGE; 2004 M.Y. ONWARDS; WITH 1ZZ/2ZZ/1ZR ENGINE

                                                                                              Section

        Technical Data  - Engine                                  TDP

                  - Vehicle                                                             TDQ

        Chassis                                            AH

        Bodycare & Repair                                     BQ

        Body Fittings                                        BR

        Front Suspension                                      CI

        Rear Suspension                                      DH

        Engine & Engine Management  - Lotus supplement                EH

                            - Toyota 1ZZ/2ZZ repair manual         *

                            * see separate manual E120T0327J

                            - Toyota 1ZR repair manual            **

                            ** see separate CD T000T1523F

        Engine Management                                    EMP

        Transmission            - Lotus supplement                FJ

                            - Toyota C64/C56 repair manual         #

                            # see separate manual E120T0327J

                            - Toyota EC60 repair manual           ##

                            ## see separate CD T000T1523F

        Wheels & Tyres                                       GH

        Steering                                            HG

        Brakes                                            JJ

        Engine Cooling                                       KH

        Fuel System             - Except North America              LJ

                            - North America                   LK



        Electrics                                            MP

        Maintenance & Lubrication                                OI

        Air Conditioning, Heating & Ventilation                         PL

        Clutch                                            QH

        Supplementary Restraint System - SRS (Airbags)                  WD

        Supplement - Exige Supercharged (S/C)                        Exige S/C

        Supplement - 2-Eleven                                  2-Eleven

Page 2





Lotus Service Notes





  Introduction

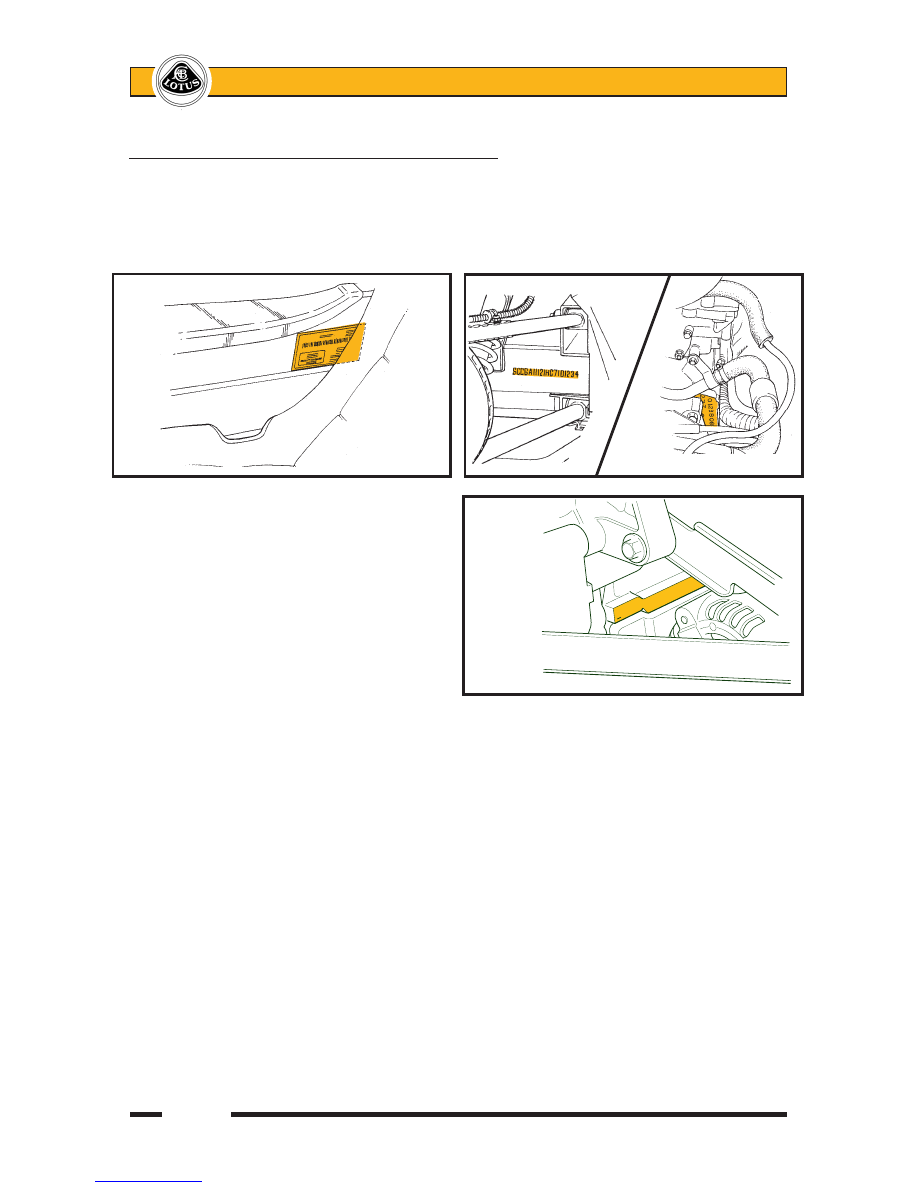

VEHICLE IDENTIFICATION NUMBER & ENGINE NUMBER



The Vehicle Identification Number (V.I.N.) is stamped on the chassis in the right hand front wheelarch area,

viewable with the front wheels turned to right full lock, and is also printed on a label stuck to the inside of the

chassis sideframe alongside the driver's seat.  1ZZ and 2ZZ engine numbers are marked on a vertical patch at

the right hand side of the rear face of the cylinder block, adjacent to the clutch housing.

On the 1ZR engine, the number is stamped on

the left hand front of the cylinder block, alongside the

alternator, and is prefaced by ‘1ZR’.

Both V.I.N. and engine numbers should always be quoted with any vehicle enquiries, as Factory records

are filed against V.I.N., and specification change points are identified by V.I.N. or engine number.  The vehicle

licence plate should be disregarded in this context as it may not accurately reflect vehicle age, and may also

be changed during the car’s life.

The V.I.N. comprises 17 characters, coded in accordance with European Economic Community (EEC)

and National Highway Traffic Safety Association (NHTSA) directives.  For change point identification in Service

Notes, Service Bulletins and Service Parts Lists, typically, only characters 10 (model year), and 14 to 17 (serial

number) will be quoted.





       V.I.N. ON





       CHASSIS



ohs119a









      V.I.N. LABEL



ohs104



 1ZZ/2ZZ ENGINE NUMBER

ohs133

:2

5

  1ZR

  ENGINE

  NUMBER



ohs176

Page 3





Lotus Service Notes





  Introduction

2010 M.Y. serial no. 0360 onwards

  S    C    C    L                            H

  1    2    3    4    5    6    7    8    9    10    11    12    13    14    15    16    17

 Manufacturer

 Code

 Brand

 L = Lotus

 Model

 HC = Elise

 HH = Exige

 NB = 2-Eleven

 Engine

 A = 2ZZ s/c 260 c/c

 B = 2ZZ s/c 260 c/c

               no evap

 C = 2ZZ 190 no evap

 L = Motorsport

 P = 2ZZ 190 evap

 V = 2ZZ s/c 220 c/c

 W = 2ZZ s/c 240 c/c

 X = 1ZR 135

 Y = 1ZZ 140

 Z = 2ZZ s/c 220

 Restraint

 A = 3pt no SIR

 C = Dual SIR

 L = 4pt no SIR

 S = 5pt no SIR

 Check

 Digit

 Model Year

 A = 2010

 B = 2011

 C = 2012

 D = 2013

 E = 2014

 F = 2015

 Plant

 H = Hethel

 Market Spec.

 A = LHD USA     G = LHD SVA

 B = LHD Canada   H = LHD Track

 C = RHD Other   J = RHD Track

 D = LHD Other    L = South Korea

 E = Gulf States

 F = RHD SVA

 Build Type

 1 = Std.

 2 = Proto.

 Serial Number

2004 M.Y. - 2010 M.Y. serial no. 0359



                    Assembly

                                    Plant       Model



Vehicle Type            H = Hethel    2 = 2-Eleven



Manufacturer     111 = Elise/Exige  Check    B = Shah     3 = Elise



Identifier Code   123 = 2-Eleven   Digit              Alam    8 = Exige









S  C  C

     1  2  3    4    5    6  7  8    9    10   11   12   13   14 15 16 17



Engine Type      Restraint      Model Year   Chassis/Body      Serial

  A = 2ZZ s/c 260 c/c    A = Active belts   4   = 2004    A = LHD Fed.

Number

  C = 2ZZ 190 no evap    C = Dual S.I.R.   5   = 2005    C = RHD

  L = Motorsport           + active belts  6   = 2006    D = LHD

  N = 2ZZ s/c 255                  7   = 2007    F = U.K. SVA RHD

  P = 2ZZ 190 evap                   8  = 2008    G = U.K. SVA LHD

  V = 2ZZ s/c 220 c/c                9  = 2009    H = M/sport LHD*    * Track only.  Not

  W = 2ZZ s/c 240 c/c                A   = 2010    J = M/sport RHD*    approved for road use

  Y = 1ZZ 140                               L = LHD Fed. a.c.

  Z = 2ZZ s/c 220                               M = LHD Can. a.c.

                                        N = RHD a.c.

                                        P = LHD a.c.

Page 4





Lotus Service Notes





  Introduction

MODEL HISTORY MILESTONES  (does not include all special editions)

Elise 111R Introduction: January 2004

VIN character 4 = P;  Character 13 = 3;  Serial number from 0970

Note that the serial number sequence is shared with other Elise variants.

Changes from previous model include: Toyota powertrain with 1.8 litre VVTL-i engine and 6-speed trans-

mission.  Twin exhaust tailpipes exiting through centre of diffuser.  Larger fuel tank with new pump.  Revised

chassis rail rear ends, new rear subframe, revised seat belt mounting frame backstays.  Revised rear suspen-

sion wishbones, springs and dampers.  ABS brake control with vacuum servo.  Revised front bonnet grilles

and access covers.

2004 Exige Introduction:  March 2004

VIN character 4 = P;  Character 13 = 8;  Serial number from 1092

Note that the serial number sequence is shared with other Elise variants.

Differences compared with Elise 111R include:  Restyled front and rear clamshells with roof scoop, new

tailgate panel and  strut mounted rear aerofoil.  Front body splitter panel.  Re-styled road wheels, wider on the

front, and Yokohama A048 tyres.

2005 M.Y. Elise for North America:  May 2004

VIN character 10 = 5;  Character 12 = L;  Serial number from 0001

Note that the serial number sequence is shared with other Elise variants when '05 M.Y. is adopted for

those models later in the year.

Differences compared with Elise 111R include:  Driver and passenger airbags, pyrotechnic seat belt pre-

tensioners; Re-styled fascia and dashboard structure;  Front speakers moved onto top surface of fascia, stow-

age pockets incorporated into dashboard end panels, fixed windscreen demist vents.  Engine start button in

driver's side switch panel.  Revised springs and dampers, Yokohama AD07 tyres.  Side marker lamps on front

and rear wheelarch lips.  Revised fuel system with fuel filler flap.

Lotus Sport Exige 240R:  March 2005

Limited edition of 50 units produced as post registration official factory conversions of '05 Exige by the

Lotus Sport workshops at Hethel, for U.K. and certain overseas territories.  The car is not identifiable from the

VIN coding.

Differences compared to standard Exige include:  243 bhp engine upgrade using Eaton M62 supercharger

with  integral  by-pass  valve,  air/air  chargecooler  and  5th  fuel  injector.    Re-programmed  ECU.   Accusump.

Stiffened springs & Ohlins adjustable dampers.  Adjustable front anti-roll bar.  Chassis rear brace kit.  Forged

5-spoke widened roadwheels & Yokohama A048 tyres.  Motorsport brake pads, braided hoses, yellow callipers,

Castrol SRF brake fluid.  Sport Yellow body colour with black wheels, or Sport Black body with silver wheels.

Black interior with yellow inserts.  4-point harnesses, T45 roof hoop and backstays.

2006 M.Y. Introduction:  September 2005

VIN character 10 = 6;  Serial number restarts at 0001, common to all variants.

Introduction of USA Exige and Canadian Elise.

5-speed Elise remains unchanged.

Differences between 6-speed '06 Elise and '05 include; Electronic throttle control (using no mechanical

cable).  Optional Lotus Traction Control (LTC) or Limited Slip Differential (LSD) with LTC.  Standard fit Yokohama

AD07 tyres on non-USA cars.  Optional forged wheels with new 6.0 in front size.  LED rear lamp clusters incor-

porating reflectors (formerly separate), and commonised USA type CHMSL.  ProBax seat foams.  New body

colours.  USA & Canadian Elise; revised fuel tank and evap. loss system.  Canadian Elise uses daytime running

lights and clutch down start allow switch.  USA Exige similar to non-USA, but with USA airbag interior.

Sports Racer:  October 2005

Special paint versions of '06 M.Y. 111R in either Ardent Red with triple Monaco White stripes, or Nightfall

Blue with twin Monaco White stripes.  Combined total of 199 units with unique build plate on sill.  Forged wheels

(6J on front), AD07 tyres, sport suspension, twin front oil coolers, LTC.  Black leather interior with red or blue

stitching, and red or blue 'Elise' embroidered into head restraints.  Sports Racer decals.
