2. Connect the opposite end of the
positive (+) jumper cable to the posi-
tive (+) post of the booster battery.

3. Connect the negative end (-) of the
jumper cable to the negative (-) post
of the booster battery.

4. Connect the opposite end of the
negative (-) jumper cable to the re-
mote negative (-) post of the vehicle
with the discharged battery.

WARNING!

Do not connect the jumper cable to
the negative (-) post of the dis-
charged battery. The resulting elec-
trical spark could cause the battery
to explode and could result in per-
sonal injury. Only use the specific
ground point, do not use any other
exposed metal parts.

5. Start the engine in the vehicle that
has the booster battery, let the engine
idle a few minutes, and then start the
engine in the vehicle with the dis-
charged battery.

Once the engine is started, remove the
jumper cables in the reverse sequence:

6. Disconnect the negative (-) jumper
cable from the remote negative (-)
post of the vehicle with the discharged
battery.

7. Disconnect the negative end (-) of
the jumper cable from the negative (-)
post of the booster battery.

8. Disconnect the opposite end of the
positive (+) jumper cable from the
positive (+) post of the booster bat-
tery.

9. Disconnect the positive (+) end of
the jumper cable from the remote
positive (+) post of the discharged ve-
hicle.

If frequent jump-starting is required
to start your vehicle you should have
the battery and charging system in-
spected at your authorized dealer.

CAUTION!

Accessories plugged into the vehicle
power outlets draw power from the
vehicle’s battery, even when not in
use (i.e., cellular phones, etc.).
Eventually, if plugged in long
enough without engine operation,
the vehicle’s battery will discharge
sufficiently to degrade battery life
and/or prevent the engine from
starting.

FREEING A STUCK
VEHICLE

If your vehicle becomes stuck in mud,
sand, or snow, it can often be moved
by a rocking motion. Turn your steer-
ing wheel right and left to clear the
area around the front wheels. Then
shift back and forth between DRIVE
and REVERSE. Using minimal accel-
erator pedal pressure to maintain the
rocking motion, without spinning the
wheels, is most effective.

NOTE: For vehicles with 8-speed
transmission:

Shifts

between

DRIVE and REVERSE can only be

261

achieved at wheel speeds of 8 km/h
or less. Whenever the transmission
remains in NEUTRAL for more
than 2 seconds, you must press the
brake pedal to engage DRIVE or
REVERSE.

CAUTION!

Racing the engine or spinning the
wheels may lead to transmission
overheating and failure. Allow the
engine to idle with the transmission
in NEUTRAL for at least one minute
after every five rocking-motion
cycles. This will minimize overheat-
ing and reduce the risk of transmis-
sion failure during prolonged efforts
to free a stuck vehicle.

NOTE: Press

the

"ESC

Off"

switch, to place the Electronic Sta-
bility Control (ESC) system in
"Partial Off" mode, before rocking
the vehicle. Refer to “Electronic
Brake Control” in “Starting And
Operating” for further informa-
tion. Once the vehicle has been
freed, press the "ESC Off" switch
again to restore "ESC On" mode.

CAUTION!

• When “rocking” a stuck vehicle

by shifting between DRIVE and
REVERSE, do not spin the
wheels faster than 24 km/h, or
drivetrain damage may result.

• Revving the engine or spinning

the wheels too fast may lead to
transmission

overheating

and

failure. It can also damage the
tires. Do not spin the wheels
above 48 km/h while in gear (no
transmission shifting occurring).

WARNING!

Fast spinning tires can be danger-
ous. Forces generated by excessive
wheel speeds may cause damage, or
even failure, of the axle and tires. A
tire could explode and injure some-
one. Do not spin your vehicle's
wheels faster than 48 km/h or for
longer than 30 seconds continu-
ously without stopping when you
are stuck and do not let anyone
near a spinning wheel, no matter
what the speed.

TOW EYES

Your vehicle is equipped with tow
eyes, which are mounted in the front
and the rear.

CAUTION!

Tow eyes are for emergency use
only, to rescue a vehicle stranded
off road. Do not use tow eyes for
tow truck hookup or highway tow-
ing. You could damage your ve-
hicle. Tow straps are recommended
when towing the vehicle; chains
may cause vehicle damage.

WARNING!

Stand clear of vehicles when pull-
ing with tow eyes. Tow straps and
chains may break, causing serious
injury.

262

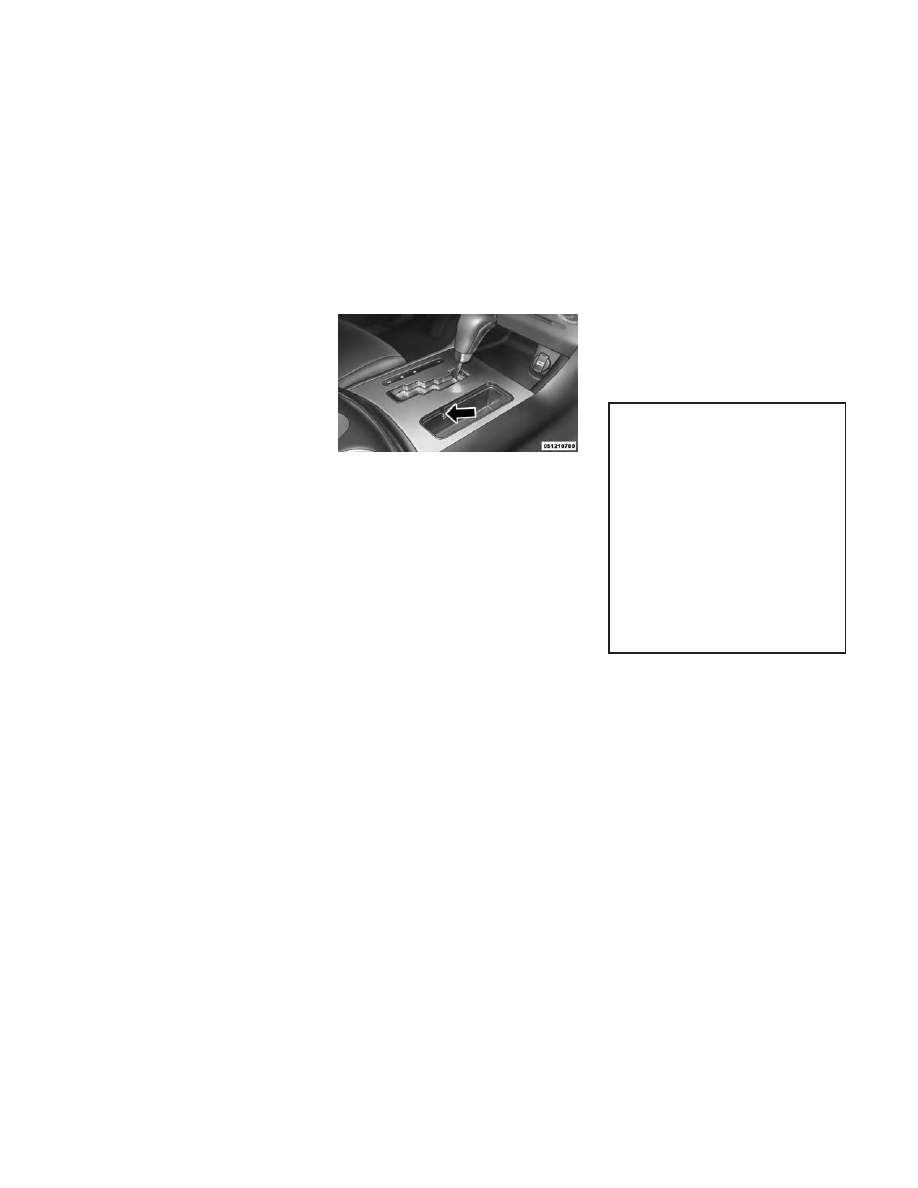

SHIFT LEVER
OVERRIDE — 5 SPEED
TRANSMISSION

If a malfunction occurs and the shift
lever cannot be moved out of the
PARK position, you can use the fol-
lowing procedure to temporarily
move the shift lever:

1. Turn the engine OFF.

2. Firmly apply the parking brake.

3. Remove the rubber liner from the
storage tray (located next to the
shifter on the center console).

4. Press and maintain firm pressure
on the brake pedal.

5. Insert a screwdriver or similar tool
into the access port (in the left side of
the storage bin), and push and hold
the override release lever in.

6. Move the shift lever to the NEU-
TRAL position.

7. The vehicle may then be started in
NEUTRAL.

8. Reinstall the rubber storage bin
liner.

MANUAL PARK
RELEASE — 8 SPEED
TRANSMISSION

WARNING!

Always secure your vehicle by fully
applying the parking brake, before
activating the Manual Park Re-
lease. Activating the Manual Park
Release will allow your vehicle to
roll away if it is not secured by the
parking brake or by proper connec-
tion to a tow vehicle. Activating the
Manual Park Release on an unse-
cured vehicle could lead to serious
injury or death for those in or
around the vehicle.

In order to push or tow the vehicle in
cases where the transmission will not
shift out of PARK (such as a dead
battery), a Manual Park Release is
available.

Shift Lever Override

263

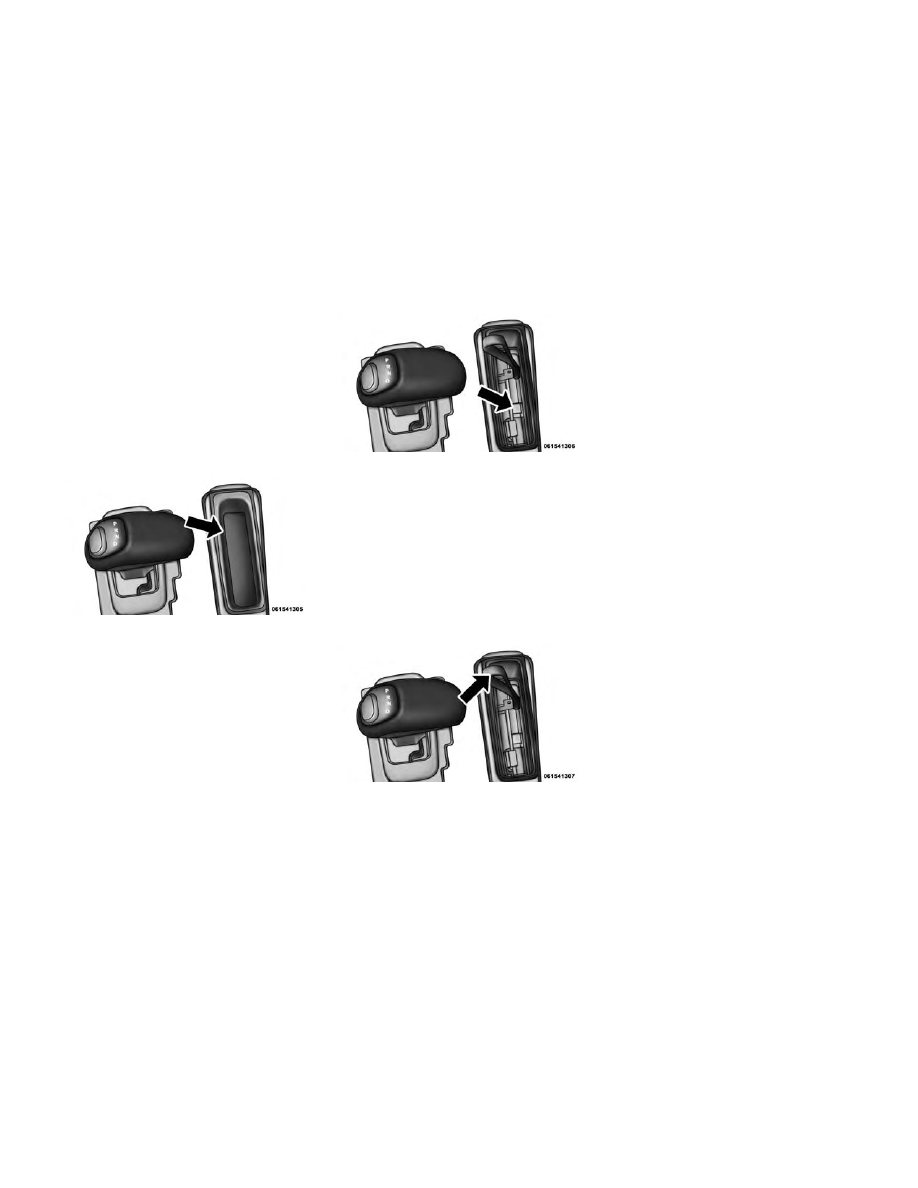

Follow these steps to use the Manual
Park Release:

1. To prevent the vehicle from rolling
unintentionally, firmly apply the
parking brake.

2. Remove the console storage bin to
access the Manual Park Release lever.

3. Using a small screwdriver or simi-
lar tool, fish the tether strap up
through the opening in the console
base.

4. Insert the screwdriver into the slot
in the center of the lever, and disen-
gage the lever locking tab by pushing
it to the right.

5. While holding the locking tab in
the disengaged position, pull the
tether strap to rotate the lever up and
rearward, until it locks in place in the
vertical position. The vehicle is now
out of PARK and can be towed. Re-
lease the parking brake only when the
vehicle is securely connected to a tow
vehicle.

To Reset The Manual Park Re-
lease:

1. Push the latch (at the base of the
lever, on the rear side) rearward
(away from the lever) to unlatch the
lever.

2. Rotate the Manual Park Release
lever forward and down, to its original
position, until the locking tab snaps
into place to secure the lever.

3. Pull up gently on the tether strap
to confirm that the lever is locked in
its stowed position.

4. Tuck the tether strap into the base
of the console. Reinstall the console
storage bin.

TOWING A DISABLED
VEHICLE

This section describes procedures for
towing a disabled vehicle using a
commercial towing service.

Console Storage Bin

Locking Tab

Tether Strap

264

Towing

Condition

Wheels OFF the

Ground

RWD MODELS

AWD MODELS

Flat Tow

NONE

IF Transmission is operable:

• Transmission in NEUTRAL
• 48 km/h max speed
• 24 km max distance (5-speed trans)
• 48 km max distance (8-speed trans)

NOT ALLOWED

Wheel Lift

Front

NOT ALLOWED

Rear

OK

• Ignition in ON/RUN position
• Transmission in NEUTRAL

(NOT in PARK)

Flatbed

ALL

BEST METHOD

BEST METHOD

Proper towing or lifting equipment is
required to prevent damage to your
vehicle. Use only tow bars and other
equipment designed for this purpose,
following equipment manufacturer’s
instructions. Use of safety chains is
mandatory. Attach a tow bar or other
towing device to main structural
members of the vehicle, not to bum-
pers or associated brackets. State and
local laws regarding vehicles under
tow must be observed.

If you must use the accessories (wip-
ers, defrosters, etc.) while being
towed, the ignition must be in the
ON/RUN position, not the ACC posi-
tion.

If the vehicle's battery is discharged,
see “Manual Park Release” or “Shift
Lever Override” in this section for
instructions on shifting the transmis-
sion out of PARK for towing.

CAUTION!

• Do not use sling type equipment

when towing. Damage to the fas-
cia will occur.

• When securing the vehicle to a

flatbed truck, do not attach to the
front or rear suspension compo-
nents. Damage to your vehicle may
result from improper towing.

(Continued)

CAUTION!

(Continued)

• Do not push or tow this vehicle

with another vehicle as damage to
the bumper fascia and transmis-
sion may result.

• The manufacturer does not rec-

ommend towing this vehicle using
a tow dolly. Vehicle damage may
occur.

The manufacturer recommends tow-
ing your vehicle with all four wheels
OFF the ground using a flatbed.

If flatbed equipment is not available,
and the transmission is operable, this

265

vehicle may be towed (with rear
wheels on the ground) under the fol-
lowing conditions:

• The transmission must be in NEU-

TRAL.

• The towing speed must not exceed

48 km/h.

• The towing distance must not ex-

ceed 24 km for 5-speed transmis-
sion, or 48 km for 8-speed trans-
mission.

If the transmission is not operable, or
the vehicle must be towed faster than
48 km/h or farther than 24 km for
5-speed transmission, or 48 km for
8-speed transmission, tow with the
rear wheels OFF the ground (on a
flatbed, or with the rear wheels raised
using a wheel lift and the transmission
in NEUTRAL).

CAUTION!

Towing this vehicle in violation of
the above requirements can cause
severe transmission damage. Dam-
age from improper towing is not
covered under the New Vehicle
Limited Warranty.

Vehicles equipped with AWD can also
be towed with the ignition in the ON/
RUN position, the transmission in
NEUTRAL (not in PARK!), and the
rear wheels OFF the ground with no
limitation on speed or distance.

NOTE: If the key fob is unavailable
on a AWD vehicle, it must be towed
with ALL FOUR wheels OFF the
ground (e.g. on a flatbed truck) .

WITHOUT THE KEY FOB

Special care must be taken when the
vehicle is towed with the ignition in
the LOCK/OFF position. The only
approved method of towing without
the key fob is with a flatbed truck.
Proper towing equipment is necessary
to prevent damage to the vehicle.

266

7

MAINTAINING YOUR VEHICLE

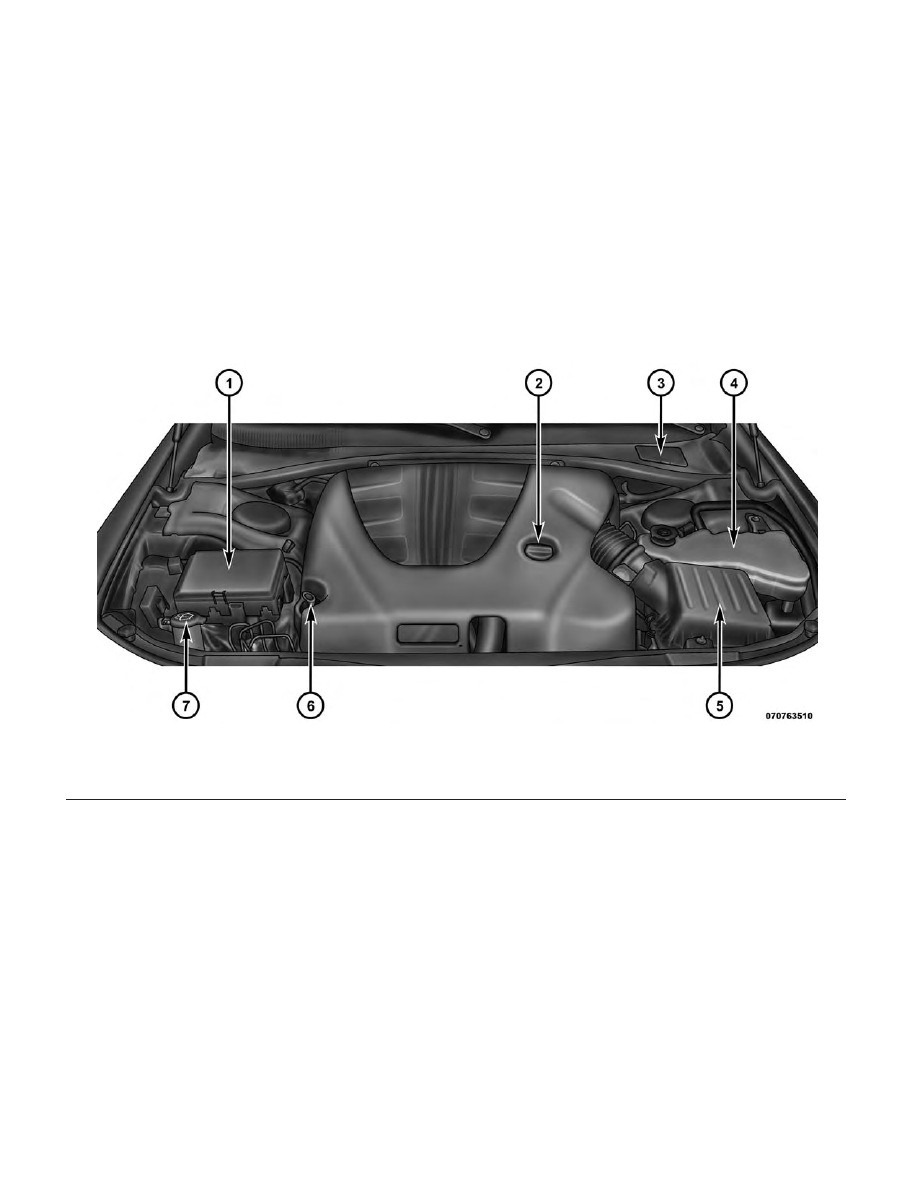

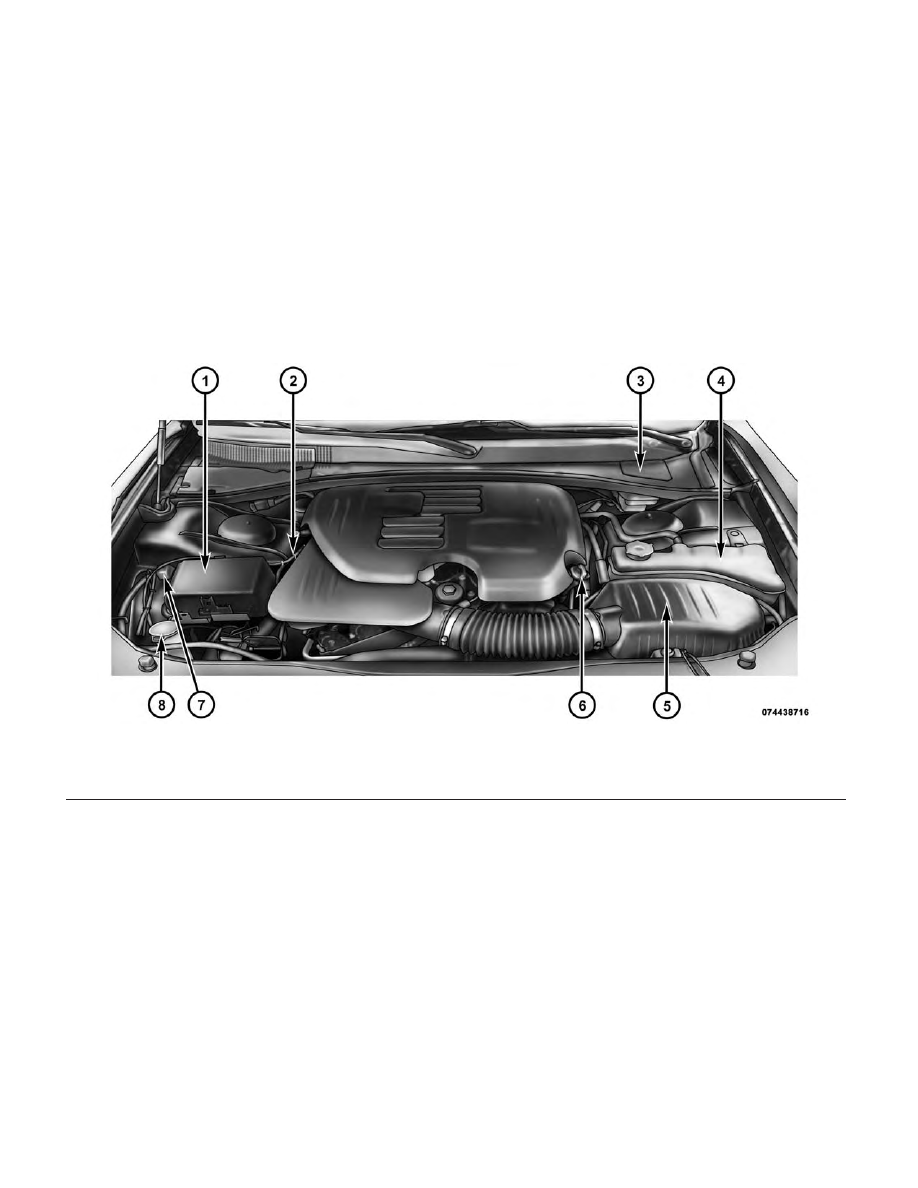

• ENGINE COMPARTMENT — 3.6L . . . . . . . . . . . .269
• ENGINE COMPARTMENT — 3.0L DIESEL . . . . .270
• ONBOARD DIAGNOSTIC SYSTEM — OBD II . . .271
• REPLACEMENT PARTS . . . . . . . . . . . . . . . . . . .271
• MAINTENANCE PROCEDURES . . . . . . . . . . . . . .271

• ENGINE OIL – GASOLINE ENGINE . . . . . . . . .272
• ENGINE OIL – DIESEL ENGINE . . . . . . . . . . .273
• SYNTHETIC ENGINE OILS . . . . . . . . . . . . . . .273
• MATERIALS ADDED TO ENGINE OILS . . . . . .273
• DISPOSING OF USED ENGINE OIL AND

FILTERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .273

• ENGINE OIL FILTER . . . . . . . . . . . . . . . . . . . .273
• ENGINE AIR CLEANER FILTER . . . . . . . . . . .274
• MAINTENANCE-FREE BATTERY . . . . . . . . . .274
• AIR CONDITIONER MAINTENANCE . . . . . . . .275
• A/C AIR FILTER . . . . . . . . . . . . . . . . . . . . . . .276
• BODY LUBRICATION . . . . . . . . . . . . . . . . . . .276
• WINDSHIELD WIPER BLADES . . . . . . . . . . .277
• ADDING WASHER FLUID . . . . . . . . . . . . . . . .277
• INTERVENTION REGENERATION STRATEGY –

3.0L DIESEL ENGINE . . . . . . . . . . . . . . . . . . .278

• EXHAUST SYSTEM . . . . . . . . . . . . . . . . . . . . .278

267

• COOLING SYSTEM . . . . . . . . . . . . . . . . . . . . .279
• BRAKE SYSTEM . . . . . . . . . . . . . . . . . . . . . . .283
• AUTOMATIC TRANSMISSION . . . . . . . . . . . . .284
• ALL WHEEL DRIVE (AWD) (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . .286

• REAR AXLE . . . . . . . . . . . . . . . . . . . . . . . . . .286
• APPEARANCE CARE AND PROTECTION FROM

CORROSION. . . . . . . . . . . . . . . . . . . . . . . . . . .286

• FUSES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .289

• POWER DISTRIBUTION CENTER . . . . . . . . . .290
• REAR POWER DISTRIBUTION CENTER . . . . .292

• VEHICLE STORAGE . . . . . . . . . . . . . . . . . . . . . .296
• REPLACEMENT BULBS . . . . . . . . . . . . . . . . . . .296
• BULB REPLACEMENT . . . . . . . . . . . . . . . . . . . .297

• HIGH INTENSITY DISCHARGE HEADLAMPS

(HID) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .297

• FRONT TURN SIGNAL LAMPS. . . . . . . . . . . . .298
• REAR TURN SIGNAL AND BACKUP LAMPS . .298
• LICENSE LAMP . . . . . . . . . . . . . . . . . . . . . . . .298

• FLUID CAPACITIES . . . . . . . . . . . . . . . . . . . . . .299
• FLUIDS, LUBRICANTS AND GENUINE PARTS . .300

• ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300
• CHASSIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .301
• ARRANGEMENTS FOR DEALING WITH THE

VEHICLE AT THE END OF ITS LIFE . . . . . . . .302

268

ENGINE COMPARTMENT — 3.6L

1 — Power Distribution Center (Fuses)

5 — Air Cleaner Filter

2 — Engine Oil Dipstick

6 — Engine Oil Fill

3 — Brake Fluid Reservoir Access Cover

7 — Remote Jump Start (Positive Battery Post)

4 — Engine Coolant Reservoir

8 — Washer Fluid Reservoir

269

ENGINE COMPARTMENT — 3.0L DIESEL

1 — Power Distribution Center (Fuses)

5 — Engine Air Cleaner Filter

2 — Engine Oil Fill

6 — Engine Oil Dipstick

3 — Brake Fluid Reservoir

7 — Washer Fluid Reservoir

4 — Engine Coolant Reservoir

270

ONBOARD DIAGNOSTIC
SYSTEM — OBD II

Your vehicle is equipped with a so-
phisticated onboard diagnostic sys-
tem called OBD II. This system moni-
tors the performance of the emissions,
engine, and automatic transmission
control systems. When these systems
are operating properly, your vehicle
will provide excellent performance
and fuel economy, as well as engine
emissions well within current govern-
ment regulations.

If any of these systems require service,
the OBD II system will turn on the
“Malfunction Indicator Light (MIL).”
It will also store diagnostic codes and
other information to assist your ser-
vice technician in making repairs. Al-
though your vehicle will usually be
drivable and not need towing, see
your authorized dealer for service as
soon as possible.

CAUTION!

• Prolonged driving with the MIL

on could cause further damage to
the emissions control system. It
could also affect fuel economy
and driveability. The vehicle
must be serviced before any emis-
sions tests can be performed.

• If the MIL is flashing while the

engine is running, severe catalytic
converter damage and power loss
will soon occur. Immediate ser-
vice is required.

REPLACEMENT PARTS

Use of genuine parts for normal/
scheduled maintenance and repairs is
highly recommended to ensure the de-
signed performance. Damage or fail-
ures caused by the use of parts which
are not quality-equivalent to genuine
parts for maintenance and repairs will
not be covered by the manufacturer’s
warranty.

MAINTENANCE
PROCEDURES

The pages that follow contain the re-
quired maintenance services deter-
mined by the engineers who designed
your vehicle.

Besides those maintenance items
specified in the fixed maintenance
schedule, there are other components
which may require servicing or re-
placement in the future.

CAUTION!

• Failure to properly maintain your

vehicle or perform repairs and
service when necessary could re-
sult in more costly repairs, dam-
age to other components or nega-
tively

impact

vehicle

performance. Immediately have
potential malfunctions examined
by an authorized dealership or
qualified repair center.

(Continued)

271

CAUTION!

(Continued)

• Car maintenance should be done

at a LANCIA Dealership. For
routine and minor maintenance
operations you wish to carry out
yourself, we do recommend you
have

the

proper

equipment,

genuine LANCIA spare parts and
the necessary fluids; do not how-
ever carry out these operations if
you have no experience.

• Your vehicle has been built with

improved fluids that protect the
performance and durability of
your vehicle and also allow ex-
tended maintenance intervals. Do
not use chemical flushes in these
components as the chemicals can
damage your engine, transmis-
sion, power steering or air condi-
tioning. Such damage is not cov-
ered by the New Vehicle Limited
Warranty. If a flush is needed be-
cause of component malfunction,
use only the specified fluid for the
flushing procedure.

ENGINE OIL – GASOLINE
ENGINE

Checking Oil Level

To assure proper lubrication of your
vehicle's engine, the engine oil must
be maintained at the correct level.
The best time to check the engine oil
level is about five minutes after a fully
warmed up engine is shut off.

Checking the oil while the vehicle is
on level ground will improve the ac-
curacy of the oil level readings. Main-
tain the oil level in the SAFE level
range. Adding 0.95 Liter of oil when
the level is at the bottom of the SAFE
range will result in the level being at
the top of the SAFE range.

CAUTION!

Overfilling

or

underfilling

the

crankcase will cause aeration or
loss of oil pressure. This could dam-
age your engine.

CAUTION!

Car maintenance should be done at
a LANCIA Dealership. For routine
and minor maintenance operations
you wish to carry out yourself, we
do recommend you have the proper
equipment, genuine LANCIA spare
parts and the necessary fluids; do
not however carry out these opera-
tions if you have no experience.

Change Engine Oil

Refer to the “Maintenance Schedule”
for the proper maintenance intervals.

Engine Oil Selection – 3.6L
Engine

SAE Grade 5W-20 SELENIA K
POWER fully synthetic engine oil that
meets FIAT Qualification 9.55535-
CR1 API SN, ILSAC GF-5 or equiva-
lent.

The engine oil filler cap also shows the
recommended engine oil viscosity for
your vehicle. For information on en-
gine oil filler cap location, refer to

272

“Engine Compartment” in “Main-
taining Your Vehicle” for further in-
formation.

NOTE:

SAE Grade 5W-30 SELE-

NIA K POWER fully synthetic en-
gine oil that meets FIAT Qualifica-
tion 9.55535-CR1 API SN, ILSAC
GF-5 may be used when SAE
5W-20 engine oil meeting Fiat
9.55535-CR1 is not available.

ENGINE OIL – DIESEL
ENGINE

Engine Oil Selection – 3.0L
Engine

CAUTION!

Car maintenance should be done at
a LANCIA Dealership. For routine
and minor maintenance operations
you wish to carry out yourself, we
do recommend you have the proper
equipment, genuine LANCIA spare
parts and the necessary fluids; do
not however carry out these opera-
tions if you have no experience.

SAE Grade 5W-30 SELENIA MUL-
TIPOWER C3 fully synthetic engine
oil that meets FIAT Qualification
9.55535-S3 API SM/CF, ACEA C3 or
equivalent.

The engine oil filler cap also shows the
recommended engine oil viscosity for
your engine. For information on en-
gine oil filler cap location, refer to
“Engine Compartment” in “Main-
taining Your Vehicle” for further in-
formation.

SYNTHETIC ENGINE OILS

You may use synthetic engine oils pro-
vided the recommended oil quality
requirements are met, and the recom-
mended maintenance intervals for oil
and filter changes are followed.

MATERIALS ADDED TO
ENGINE OILS

Do not add supplemental materials,
other than leak detection dyes, to the
engine oil. Engine oil is an engineered
product, and its performance may be
impaired by supplemental additives.

DISPOSING OF USED
ENGINE OIL AND FILTERS

Care should be taken in disposing of
used engine oil and oil filters from
your vehicle. Used oil and oil filters,
indiscriminately discarded, can pres-
ent a problem to the environment.
Contact your local authorized dealer,
service

station,

or

governmental

agency for advice on how and where
used oil and oil filters can be safely
discarded in your area.

ENGINE OIL FILTER

The engine oil filter should be re-
placed with a new filter at every oil
change.

Engine Oil Filter Selection

The manufacturer's engines have a
full-flow type disposable oil filter. Use
a filter of this type for replacement.
The quality of replacement filters var-
ies considerably. Only high-quality
filters should be used to assure most
efficient service. LANCIA engine oil
filters are high-quality oil filters and
are recommended.

273

ENGINE AIR CLEANER
FILTER

Refer to the “Maintenance Schedule”
for the proper maintenance intervals.

WARNING!

The air induction system (air
cleaner, hoses, etc.) can provide a
measure of protection in the case of
engine backfire. Do not remove the
air induction system (air cleaner,
hoses, etc.) unless such removal is
necessary for repair or mainte-
nance. Make sure that no one is
near the engine compartment be-
fore starting the vehicle with the air
induction

system

(air

cleaner,

hoses, etc.) removed. Failure to do
so can result in serious personal
injury.

Engine Air Cleaner Filter
Selection

The quality of replacement engine air
cleaner filters varies considerably.
Only high quality filters should be
used to assure most efficient service.

LANCIA engine air cleaner filters are
a high quality filter and are recom-
mended.

MAINTENANCE-FREE
BATTERY

The top of the maintenance-free bat-
tery is permanently sealed. You will
never have to add water, nor is peri-
odic maintenance required.

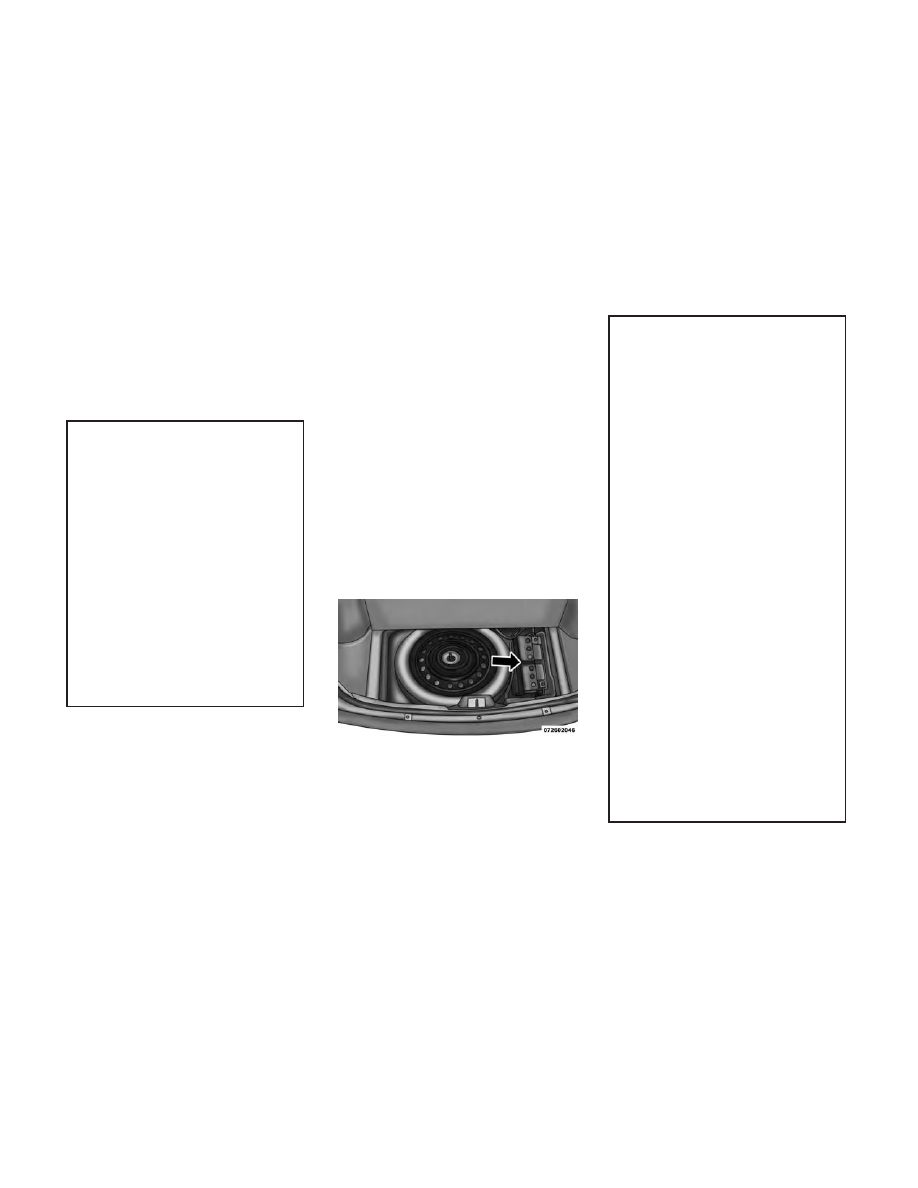

NOTE: The battery is stored un-
der an access cover in the trunk.
Remote battery terminals are lo-
cated in the engine compartment
for jump-starting.

WARNING!

• Battery fluid is a corrosive acid

solution and can burn or even
blind you. Do not allow battery
fluid to contact your eyes, skin, or
clothing. Do not lean over a bat-
tery when attaching clamps. If
acid splashes in eyes or on skin,
flush the area immediately with
large amounts of water.

• Battery gas is flammable and ex-

plosive. Keep flame or sparks
away from the battery. Do not use
a booster battery or any other
booster source with an output
greater than 12 Volts. Do not al-
low cable clamps to touch each
other.

• Battery posts, terminals, and re-

lated accessories contain lead and
lead compounds. Wash hands af-
ter handling.

• The battery in this vehicle has a

vent hose that should not be dis-
connected and should only be re-
placed with a battery of the same
type (vented).

Battery Location

274

CAUTION!

• It is essential when replacing the

cables on the battery that the
positive cable is attached to the
positive post and the negative
cable is attached to the negative
post. Battery posts are marked
positive (+) and negative (-) and
are identified on the battery case.
Cable clamps should be tight on
the terminal posts and free of cor-
rosion.

• If a “fast charger” is used while

the battery is in the vehicle, dis-
connect both vehicle battery
cables before connecting the
charger to the battery. Do not use
a “fast charger” to provide start-
ing voltage.

AIR CONDITIONER
MAINTENANCE

For best possible performance, your
air conditioner should be checked and
serviced by an authorized dealer at
the start of each warm season. This
service should include cleaning of the

condenser fins and a performance
test. Drive belt tension should also be
checked at this time.

CAUTION!

Do not use chemical flushes in your
air conditioning system as the
chemicals can damage your air
conditioning

components.

Such

damage is not covered by the New
Vehicle Limited Warranty.

WARNING!

• Use only refrigerants and com-

pressor lubricants approved by
the manufacturer for your air
conditioning system. Some unap-
proved refrigerants are flam-
mable and can explode, injuring
you. Other unapproved refriger-
ants or lubricants can cause the
system to fail, requiring costly re-
pairs.

(Continued)

WARNING!

(Continued)

• The air conditioning system con-

tains refrigerant under high pres-
sure. To avoid risk of personal
injury or damage to the system,
adding refrigerant or any repair
requiring lines to be disconnected
should be done by an experienced
technician.

Refrigerant Recovery And
Recycling

R-134a Air Conditioning Refrigerant
is a hydrofluorocarbon (HFC) that is
endorsed by the Environmental Pro-
tection Agency and is an ozone-saving
product. However, the manufacturer
recommends that air conditioning
service be performed by authorized
dealer or other service facilities using
recovery and recycling equipment.

NOTE: Use only manufacturer
approved A/C system PAG com-
pressor oil and refrigerants.

275

A/C AIR FILTER

CAUTION!

Car maintenance should be done at
a LANCIA Dealership. For routine
and minor maintenance operations
you wish to carry out yourself, we
do recommend you have the proper
equipment, genuine LANCIA spare
parts and the necessary fluids; do
not however carry out these opera-
tions if you have no experience.

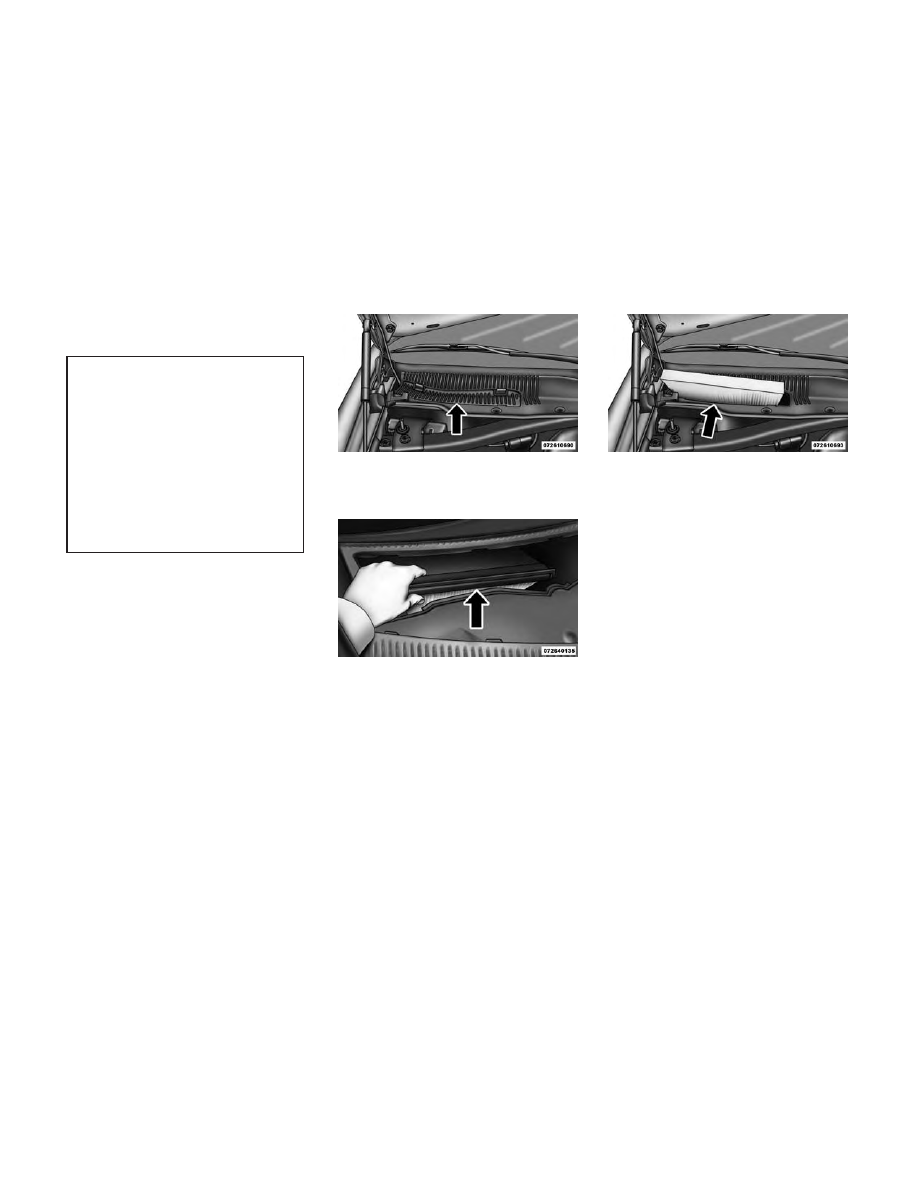

The filter is located in the fresh air
inlet under the hood, behind a remov-
able panel in the cowl on the passen-
ger side of the vehicle, next to the
windshield wipers. When installing a
new filter, ensure its proper orienta-
tion.

1. Remove the access door in the cowl
screen by pressing the retaining clips.

2. Unsnap both ends and lift the filter
access cover.

3. Remove the used filter.

4. Install the new filter with arrows
pointing in the direction of airflow,
which is toward the rear of the vehicle
(text and arrows on the filter will in-
dicate this).

5. Close the filter access cover.

Refer to the “Maintenance Schedule”
for the proper maintenance intervals.

BODY LUBRICATION

Locks and all body pivot points, in-
cluding such items as seat tracks, door
hinge pivot points and rollers, liftgate,
tailgate, sliding doors and hood
hinges, should be lubricated periodi-
cally with a lithium based grease to
assure quiet, easy operation and to
protect against rust and wear. Prior to
the application of any lubricant, the
parts concerned should be wiped
clean to remove dust and grit; after
lubricating excess oil and grease
should be removed. Particular atten-
tion should also be given to hood
latching components to ensure proper

Access Door

Filter Access Cover

A/C Air Filter

276
