SEATS & RESTRAINTS

Replacing Aribag System Parts

Even if the airbag does not deploy, collisions
may cause damage to SRS in the vehicle.
Airbags may not function properly after
damage, and can not protect you and other
passengers when a second collision occurs,
which may cause serious injury or even
death.

To ensure that SRS can function

properly after collision, please go to an MG
Authorised Repairer to check airbags and
repair as necessary.

Airbags are designed for using once only. Once the airbag
is deployed, you must replace SRS parts.

Please go to an MG Authorised Repairer for replacement.

Disposal of Airbags

When your vehicle is sold, ensure that the new owner
knows the vehicle is equipped with airbags, and is aware
of the replacement date of SRS.

If the vehicle is scrapped, the undeployed airbags may have
potential risks, therefore, before the disposal, they must be
deployed safely in a certain environment by a professional
from an MG Authorised Repairer.

145

3

SEATS & RESTRAINTS

Child Restraints

Important Safety Instructions about Using

Child Restraints

It is recommended that children below the age of 12 years
old should be seated on the rear seat of the vehicle, in a
child restraint system appropriate to the children's weight
and size. Infants less than 2 years old should be restrained
in an infant child restraint system.

It is recommended that a child restraint system that
complies with UN ECE-R44 or ECE-R129 standard are
itted in this vehicle. Check markings on the child restraint
system.

There are a number of child restraint systems available of
different type and speciication. For optimum protection,
it is recommended that you choose restraint systems
appropriate to the child’s age and weight.

It is important to comply with installation instructions
supplied by the child restraint manufacturer and that child
restraint system is properly secured to the vehicle. Failure
to follow these instructions may cause death or serious
injury to the child in an event of a sudden stop or accident.

• All occupants, including children must wear seat belts

or use an appropriate child restraint.

• It is recommended that children under 12 years of age

or less than 1.5 metres tall should use the appropriate
child restraint itted to the rear seat.

• Only one child can be carried in any one restraint.
• Do not put the child on the lap or in arms when sitting

in any seat.

• Always adjust the seat back rest to a central position

and ensure it is locked in position when installing a child
seat or restraint.

• If installing a rear facing child restraint to the rear

seat, the corresponding front seat should be adjusted
forward; if installing a forward facing child restraint
to the rear seat, you may need to adjust the height
of the headrest to the lowest; if installing a forward
facing child restraint to the front seat, you may need to
remove its headrest.

• Never let your child stand or kneel on the seat during

driving.

• Always ensure the child is seated correctly in the child

restraint.

146

SEATS & RESTRAINTS

• The ways of using seat belts have a great inluence on

the maximum protection offered by the seat belt, you
must comply with the child restraint manufacturer's
instructions on proper use of seat belts. If seat belts
are not properly fastened, a minor trafic accident may
also lead to injury.

• Child restraints that are not itted correctly may move

and injure other occupants in the event of an accident
or emergency braking. Therefore, even if there is no
infant or child in the child restraint, it also should be
itted properly and securely in the vehicle.

Warnings and Instructions on Use of Child
Restraint on Front Passenger Seat

When the front passenger airbag is active,
never install a rear facing child restraint on
the front passenger seat, severe injury or even
death can occur.

In cases where there is a need to install a rear
facing child restraint on the front passenger
seat, use the key to deactivate the front
passenger airbag function, or severe injury
or even death can occur.

Once the child restraint is removed from the
front passenger seat, use the key to reactivate
the front passenger airbag.

When installing a child restraint on the front
passenger seat, move the front passenger
seat as far rearward as possible.

Use one child restraint per child.

147

3

SEATS & RESTRAINTS

Please study the safety warning label on the sun visor.
Where possible always install child restraints on the rear
seat. If it is necessary to install a child restraint on the front
seat please observe the warnings above.

Children's Safety and Side Airbags

Children should not be allowed in areas
where airbags may be deployed, there is a
risk of serious injury.

Only recommended child restraints suitable
for the age, height and weight of the child
should be used.

DO NOT place any items in areas where
airbags may be deployed, there is a risk of
serious injury.

In the event of a side collision, the side airbags can provide
better protection for the passenger.

However, when

the airbag is triggered a very strong expansion force is
generated, if the passenger's seating position is not correct,

the airbags or items in the side airbag deployment area
may cause injury.

When the correct child restraint is used to secure the
child properly in the rear seat and the child's seating
position is correct, there is enough space between the
child and the side airbag deployment region for the airbag
to deploy without any hindrance, and thus provide the
best protection.

148

SEATS & RESTRAINTS

Child Restraints Groups

Secured Using 3 Point lap Diagonal Belts

Please DO NOT put the rear facing child
restraint in the front passenger seat, this may
cause serious injury or even death.

It is recommended that children should always be seated
in the rear of the vehicle in a child restraint or restraint
system

，and ixed with 3 point, lap diagonal seat belts.

ISOFIX Child Restraint Systems

The ISOFIX anchorages in the rear seat are
designed for use with ISOFIX systems only.

Child restraint anchorages are designed
to withstand only those loads imposed by
correctly itted child restraints. Under no
circumstances are they to be used for adult
seat belts, harnesses, or for attaching other
items or equipment to the vehicle.

Note: When installing and using any child restraint
system, always follow the manufacturer's instructions.

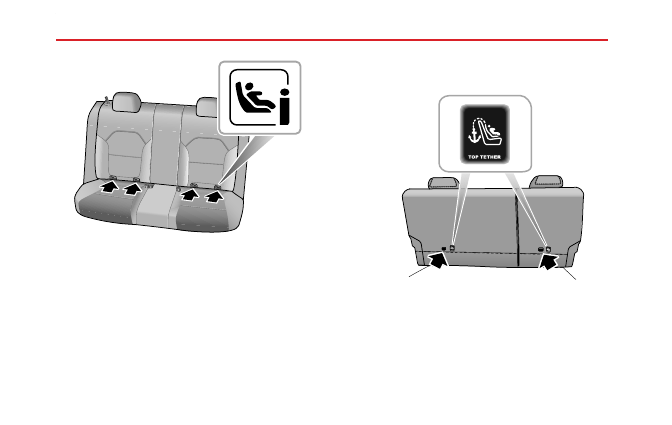

Note: The rear seats itted to this vehicle are provided
with the ISOFIX interface (as indicated by the arrow in
the following image), these are designed to connect to
an ISOFIX child seat.

149

3

SEATS & RESTRAINTS

• Fasten vehicle-approved ISOFIX child restraint systems

to the mounting brackets.

• When using ISOFIX mounting brackets for seat

mounting, universally approved child restraint systems
for ISOFIX may be used.

Note: When using seat mounting, universally approved
child restraint systems, Top-tether must be used.

Note: Please refer to the child restraint system
manufacturer's instructions for details.

• To fasten the Top tether strap of the child restraint

system, route the tether strap under the head restraint
and attach to the anchorage hook being careful not to
twist the strap. If not using ISOFIX lower anchorages,
using the seatbelt, complete the installation in line with
the child restraint manufactures instructions.

150

SEATS & RESTRAINTS

• After installation apply suitable force to ensure the

restraint is securely fastened.

151

3

SEATS & RESTRAINTS

Approved Child Restraint Positions

It is recommended that a child restraint system that complies with UN ECE-R44 or ECE-R129 standard are itted in this
vehicle. Check markings on the child restraint system.

Approved Child Restraint Positions (for non ISOFIX Child Restraints)

Seating Positions

Front Passenger

With Front Passenger Airbag OFF Switch

Mass Group

Without Front

Passenger Airbag

OFF Switch

Airbag ON

Airbag OFF

Rear

Outboard

Rear

Middle

0 group (less than 10 kg)

X

X

X

U

X

0+ group (less than 13 kg)

X

X

X

U

X

I group (9

～18 kg)

X

X

U

U

X

II group (15

～25 kg)

U

U

U

U

X

III group (22

～ 36 kg)

U

U

U

U

X

Note: Description of letters in the table:

U = Suitable for universal child restraint systems approved for this mass group;

X = Seat position not suitable for child restraint systems in this mass group.

152

SEATS & RESTRAINTS

Approved Child Restraint Positions (for ISOFIX Child Restraints)

Mass group categories

0 group

0+ group

I group

Rear facing

Forward facing

Rear facing

Seating Position

Up to 29 lbs(13 kg)

20–40 lbs(9

～18 kg)

Size Class

Front Passenger

Seat

Seat Type

Not ISOFIX equipped

Size Class

C,D,E

1

A,B, B1

1

C,D

1

Rear Outboard

Seat ISOFIX

Seat Type

IL

2

IL

2

,IUF

3

IL

2

Size Class

Rear Centre Seat

Seat Type

Not ISOFIX equipped

Note: IL Suitable for particular ISOFIX child restraints systems of the semi-universal category. Please consult child restraints
systems suppliers' vehicle recommendation lists;
IUF Suitable for ISOFIX forward facing child restraints systems of universal category approved for use in this mass group
and ISOFIX size class;

1

. The ISOFIX size class for both universal and semi-universal child seat systems is deined by the capital letters grade A

～

G. These identiication letters are displayed on the ISOFIX child seat;

153

3

SEATS & RESTRAINTS

2

. At time of publishing the recommended Group 0+ ISOFIX baby safety seat is the Britax Romer Baby Safe. Consult an

MG Authorised Repairer for the latest details relating to our recommended child seats;

3

. At time of publishing the recommended Group I ISOFIX child seat is the Britax Romer Duo. Consult an MG Authorised

Repairer for the latest details relating to our recommended child seats.

Note: At time of publishing the recommended Group II-III ISOFIX child seat is the KidFix XP. Consult an MG Authorised
Repairer for the latest details relating to our recommended child seats.

Table of I- Size child seats

The table gives a recommendation for which I- Size child seats suit which locations, and for what size of child.

The child seat must be approved in accordance with UN Reg R129.

Type of child seat

Front passenger seat

Rear outboard seats

Rear centre seat

I- Size child restraint systems

X

I-U

X

Note: I-U Suitable for use with forward and rear facing I- Size child restraint systems.
X Not suitable for use with I- Size restraint systems.

154

SEATS & RESTRAINTS

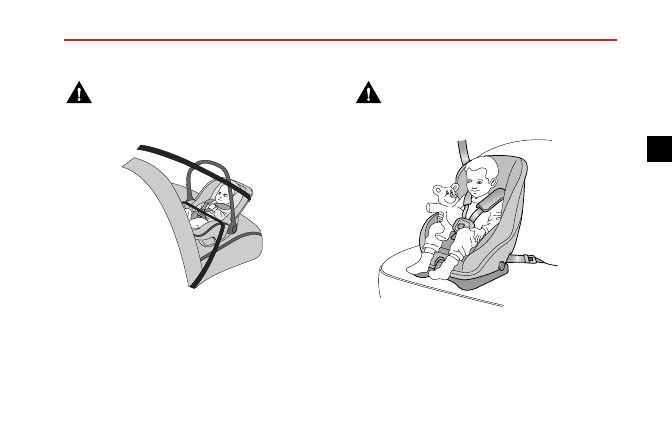

Group 0/0+ Child Restraint

When the front passenger airbag is active,
never place a rear facing child restraint on
the front passenger seat, severe injury or even
death can occur.

Child restraints that can be adjusted to lying position
are most suitable for infants who are lighter than 10 kg
(normally for those younger than 9 months) or those who
are lighter than 13 kg (normally for those younger than 24
months).

Group I Child Restraint

When the front passenger airbag is active,
never place a rear facing child restraint on
the front passenger seat, severe injury or even
death can occur.

Backward/forward child restraints are most suitable for
infants whose weight is 9

～18 kg (normally for those older

than 9 months and younger than 4 years old).

155

3

SEATS & RESTRAINTS

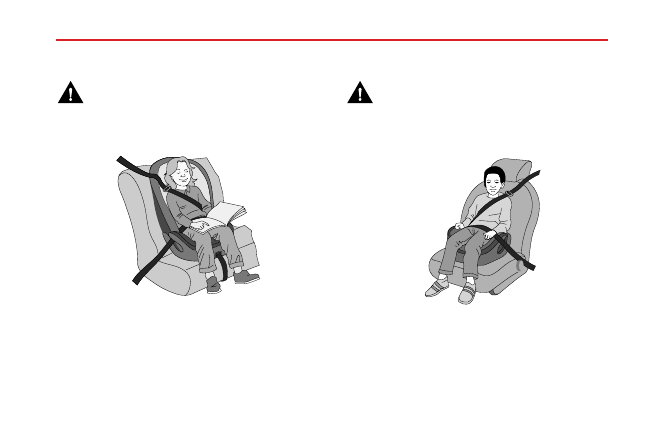

Group II Child Restraint

The diagonal section of the seat belt should
pass across the shoulder and upper body,
away from the neck. The lap section of the
belt should pass across the hips, away from
the abdomen.

The combination of child restraint and 3 point lap diagonal
seat belt is most suitable for children whose weight is
15

～25 kg (normally for those older than 3 years old and

younger than 7 years old).

Group III Child Restraint

The diagonal section of the seat belt should
pass across the shoulder and upper body,
away from the neck. The lap section of the
belt should pass across the hips, away from
the abdomen.

The combination of child booster seat and vehicle 3 point
lap diagonal seat belt is most suitable for children whose
weight is 22

～36 kg and whose height is below 1.5 m

(normally for those about 7 years old or those older than
7 years old).

156

Starting & Driving

158 Keys
162 Child Proof Locks
163 Alarm System
169 Starting and Stopping Engine
174 Economical and Environmental Driving
178 Catalytic Converter
180 Fuel System
182 Automatic Transmission

*

189 Manual Transmission

*

191 Brake System
197 Automated Stop/Start —Intelligent

Fuel Saving System

*

202 Stability Control System (SCS) and

Traction Control System (TCS)

203 Cruise Control System
206 Active Speed Limit (ASL) System
209 Parking Aid

*

213 Tyre Pressure Monitoring System

(TPMS)

215 Load Carrying

4

STARTING & DRIVING

Keys

Overview

Keep the spare key in a safe place - not in the
vehicle!

It is recommended that spare keys are not
kept on the same key ring

，

，

， since this may

cause interference and prevent correct key
recognition and therefore prevent the engine
from starting.
The remote key contains delicate electronic
components and must be protected from
impact and water damage, high temperature
and humidity, direct sunlight and the effects
of solvents, waxes and abrasive cleaners.

Two remote keys are provided. They can open all locks.

The keys supplied to you have been programmed for
the security system on your vehicle. Any key that is not
programmed to your vehicle can not start the engine.

The remote key only works within a certain range. Its
operating range is sometimes inluenced by the key battery
condition, physical and geographical factors. For safety
consideration, after you lock your vehicle by the remote
key, please recheck if the vehicle is locked.

1 Lock button

2 Tailgate release button

3 Unlock button

158

STARTING & DRIVING

4 Remote key

If your key is lost/stolen or broken, a replacement can be
obtained from an MG Authorised Repairer. The lost/stolen
key can be deactivated. If the lost key is found, an MG
Authorised Repairer can reactivate it.

Note: Any key made independently outside of MG
Authorised Repairer Network may not start the
engine, and may affect the safety of your car. To
obtain a suitable key replacement, it is recommended
that you can consult MG Authorised Repairer.

Note:

The new key cannot be offered to you

immediately because it requires programming to the
vehicle by the MG Authorised Repairer.

Note: Avoid operating the remote key close to strong
radio interference devices (such as computer and other
electronic products), or the normal function of the key
may be affected.

Replacing Battery in Remote Key

Please use the picture guide to replace remote key battery
if any of the following conditions occur:
• The keys locking/unlocking function range is reduced.
• The engine immobilisation warning lamp on the

instrument pack lashes (Refer to "Warning Lamps and
Indicators" in "Instruments and Controls" section).

159

4

STARTING & DRIVING

1 Unfold the remote key.

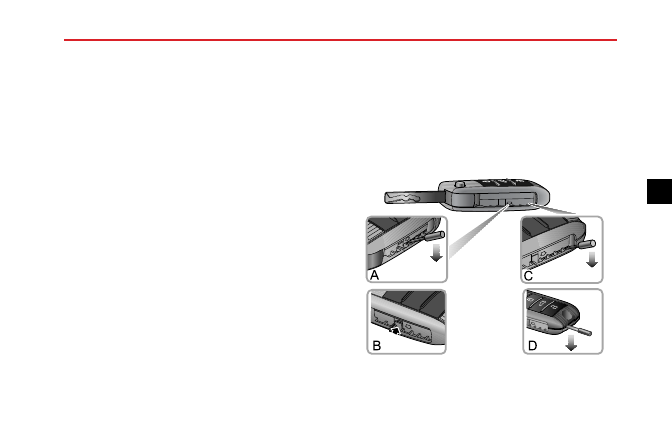

2 With a lat-bladed tool, insert it below the arrow mark

at the side of the key (A), and pry up the battery cover
carefully until the lock pins are separated (B).

3 Then insert the lat-bladed tool into the illustrated

position (C), and apply pressure in the direction
indicated by the arrow until the tail of the key makes
a gap.

4 Continue to use the lat-bladed tool inserting it into

the end of the key/battery cover (D), slightly pry the
battery cover until the two bayonets at the end of
battery cover are released.

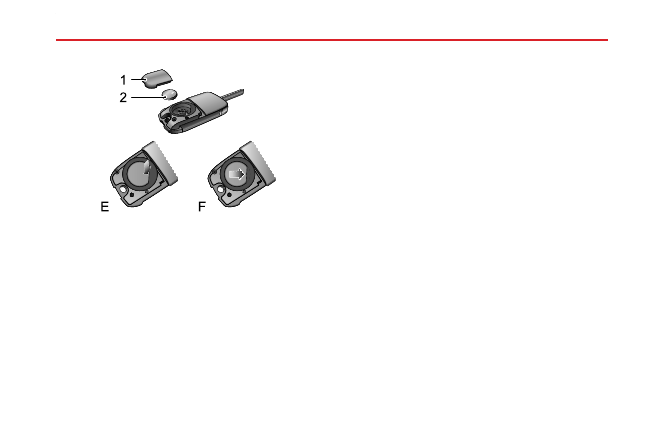

5 Carefully prise off the battery cover (1).

6 Press the front part of button battery using slight force

(E) to remove the battery (2).

7 Position the new battery, ensuring that correct polarity

is maintained (“+” side facing up), slide it forward (F)
ensuring it is fully inserted into the slot.

Note: Make sure the polarity is correct (positive
side upward).

Note: It is recommended to use the CR2032
replacement battery.

8 Reit the cover and press tightly, check the gap around

the cover is even.

9 Insert the remote key into ignition switch to

resynchronise it.

160
