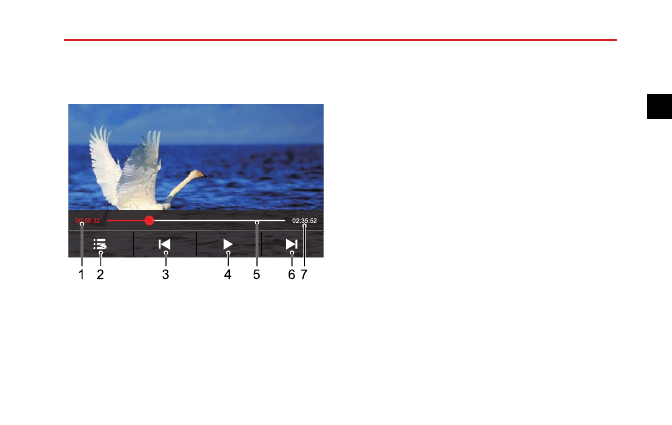

Touch the video widget on the main interface to select
different devices: [USB], [iPod]. Enter the video list, and
touch a single video to play.

00:50:32

02:35:52

1 2

3

4

5

6 7

1 Current Elapsed Time

2 Return to Playlist

3 Previous Video

4 Play/Pause

5 Playback Progress Bar

Drag the progress bar forward or backward to directly
return or skip to certain playing point.

6 Next Video

7 Total Duration

129

2

AIR CONDITIONING AND AUDIO SYSTEMS

AUX Playback

Touch AUX widget on the main interface to enter AUX
application, and connect AUX to play AUX audio or video.

Picture Browsing

Insert USB storage device into USB interface, and the
system will automatically load the pictures on the storage
device.

Touch the picture browsing widget on the main interface to
enter the picture browsing application. The entertainment
system will display folders in the storage device.

Touch to enter the folder, and touch the picture. The
picture will be displayed on the interface.

130

AIR CONDITIONING AND AUDIO SYSTEMS

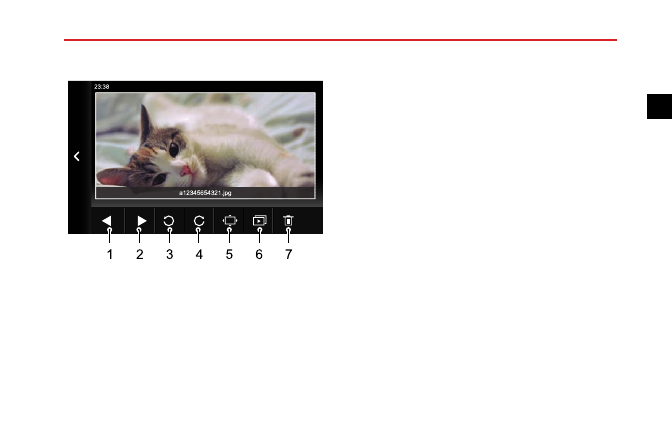

Picture Browsing Interface

23:38

a12345654321.j pg

1

2

3

4

5

6

7

1 Previous Picture

2 Next Picture

3 Counterclockwise Rotating a Picture

4 Clockwise Rotating a Picture

5 Full-screen Picture Browsing

6 Slide Play

7 Deleting a Picture

Note: The system supports the viewing of pictures
stored on a USB device. Due to differences in picture
resolution, format compression ratio and some other
factors not all pictures may be decoded and displayed.

Note: Swipe to the left or right on the screen to switch
to the next or previous picture.

131

2

AIR CONDITIONING AND AUDIO SYSTEMS

Air Conditioning - A/C

Touch the A/C widget on the main interface to enter the
A/C control and display interface. Refer to "Automatic
Temperature Control" for details.

Note: If the A/C control panel and the entertainment
system A/C interface are operated simultaneously, the
pressing operation of the A/C control panel will take
the priority.

Vehicle-Mobile

Phone

Interconnection

(MirrorLink)

The MirrorLink function allows bilateral control of a
suitable mobile phone through the entertainment system.
Available

functions

including

answering/making

calls,

listening to music on the mobile phone, navigation on
the mobile phone, etc., and direct operation through the
mobile phone is also possible.

Note:

Only phones with the MirrorLink function

will achieve connection to the entertainment and
navigation system via this feature. Currently, some
brands of mobile phones such as HTC, SONY, LG,
SAMSUNG and Nokia have the MirrorLink function.
For details, consult mobile phone dealers.

1 Confirm that the mobile phone has the MirrorLink

function activated.

2 Use a USB connecting wire to connect the mobile

phone with the entertainment USB socket.

3 Touch [MirrorLink] in the homepage. After the vehicle

and mobile phone are successfully connected, the

132

AIR CONDITIONING AND AUDIO SYSTEMS

applications on the mobile phone can be operated
using the onboard system.

4 If a mobile phone application supports the landscape

display mode, it will be automatically converted into
landscape in the system; otherwise, the original
portrait mode is maintained, and the application is
scaled in equal proportion.

5 Press the [MENU] key on the panel to choose [Back],

[Menu], [Home], etc.

133

2

AIR CONDITIONING AND AUDIO SYSTEMS

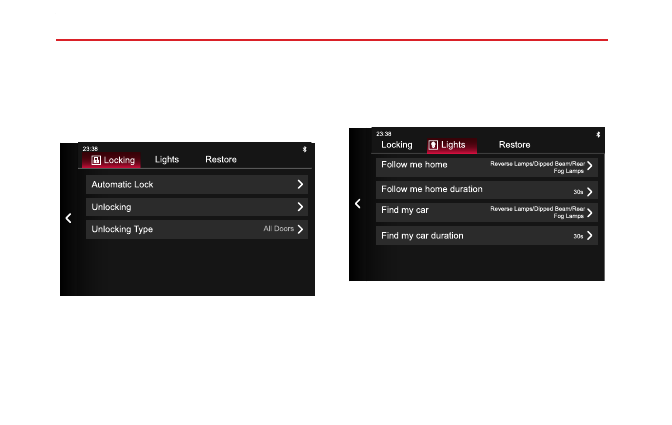

Vehicle Setting

Touch the vehicle settings widget on the touch main
interface to enter the vehicle settings interface.

Locking

Restore

Lights

23:38

Locking

Automatic Lock

Unlocking

Unlocking  Type

All Doors

Automatic Lock

Enable or disable the automatic lock function as required.

Unlocking

Enable or disable the auto unlocking function as required.

Unlocking Type

Choose "Driver Door Only" or "All Doors" as required.

Lights

Reverse Lamps/Dipped Beam/Rear

                                      Fog Lamps

Reverse Lamps/Dipped Beam/Rear
                                      Fog Lamps

30s

30s

Restore

Locking

Follow me home

Follow me home duration

Find my car

Find my car duration

Lights

23:38

Follow Me Home

Activate or deactivate the follow me home function.
Allows the driver to choose [Reverse Lamps], [Dipped
Beam] or [Rear Fog Lamps].

134

AIR CONDITIONING AND AUDIO SYSTEMS

Follow Me Home Duration

Choose [Follow me home duration] to set the duration
of follow me home lighting. The chosen range is from 30
seconds to 5 minutes, with the increment of 30 seconds
and the default duration of 1 minute.

Find My Car

*

When using the remote control to unlock the car, this
function automatically illuminates the selected lights for a
chosen time period. This can help the driver find his vehicle
in a congested parking lot. Allows the driver to choose
[Reverse Lamps], [Dipped Beam] or [Rear Fog Lamps].

Find My Car Duration

*

Choose [Find my car duration] to set the duration of the
find my car lighting. The chosen range is from 30 seconds
to 5 minutes, with the increment of 30 seconds and the
default duration of 1 minute.

Restore

íí

XX ùù ,,

Restore Factory Defaults

Restore

23:38

Restore

Lights

Locking

Restore Default

Touch [Restore] to access this function so that "Restore
Factory Defaults" appears, then touch [Restore] so that the
prompt "Do you want to restore factory settings?" appears
, and choose "Yes" or "No" as required.

135

2

AIR CONDITIONING AND AUDIO SYSTEMS

Settings

Touch the settings widget on the main interface to enter
the settings interface.

Bluetooth Settings

Touch [Bluetooth] to enter the Bluetooth settings
interface. For details see "Bluetooth Phone" in this chapter.

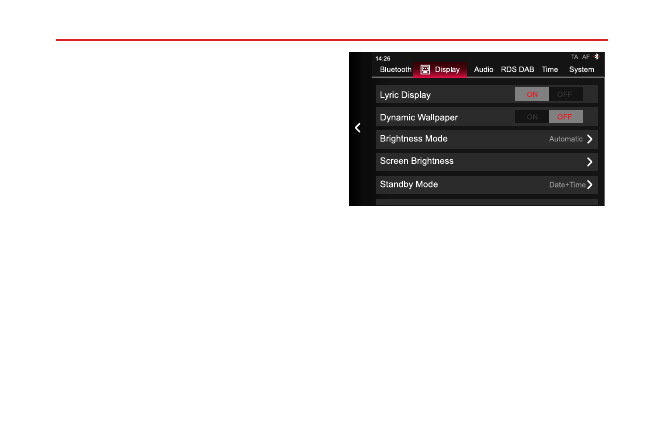

Display Settings

Touch [Display] to enter the display settings interface, and
you can set the display on the interface according to your
requirements.

1

4 :2 6

D

is p la y

T im e

A u d io

S y s te m

B lu e to o th

D y n a m ic  W a llp a p e r

B rig h tn e s s  M o d e

S c re e n  B rig h tn e s s

S ta n d b y  M o d e

O

N

O

F F

L

y ric  D is p la y

O

N

O

F F

A

u to m a tic

D a te + T im e

T

A

A F

R

D S  D A B

Lyric Display

Touch [Lyric Display] to turn on/off the lyric display of the
songs.

Note: Not all radio stations/music formats have the
capability to display song lyrics.

Dynamic Wallpaper

Touch [ON] or [OFF] in the dynamic wallpaper area to turn
On/Off the dynamic wallpaper function. After the dynamic
wallpaper function is switched on, the wallpaper displayed
in the main interface changes with time. If this function

136

AIR CONDITIONING AND AUDIO SYSTEMS

is switched off, the wallpaper of the main interface will be
displayed in the static state.

Brightness Mode

Touch [Brightness Mode], and choose [Night], [Day] and
[Automatic] to adjust the screen brightness as required.

Screen Brightness

Touch [Screen Brightness] to adjust the backlight

brightness of the screen. Touch

to increase brightness,

or touch

to decrease brightness.

Standby Mode

Touch [Standby Mode], and set the display mode in standby
by choosing [Date + Time] or [Clock].

Screen Calibration

Touch [Screen Calibration] to open a pop up window
asking if you wish to 're-calibrate' the screen. Touch [Yes]
to calibrate the screen accuracy.

Touch each cursor centre [+] when it appears to calibrate
the screen. The data is automatically saved.

137

2

AIR CONDITIONING AND AUDIO SYSTEMS

Audio

Touch [Audio] on the settings interface to enter the audio
settings interface.

L

o w

C e n tre

A ll P a s s e n g e rs

B

a la n c e /F a d e r

A rk a m y s  3 D  S o u n d

E Q  p re s e ts

L o u d n e s s

S p e e d  D e p e n d e n t V o lu m e

O

N

O

F F

O

N

O

F F

D

is p la y

T im e

A u d io

R D S  D A B

S y s te m

B lu e to o th

2 3 :3 8

F M  9 7 .5

T

A

A F

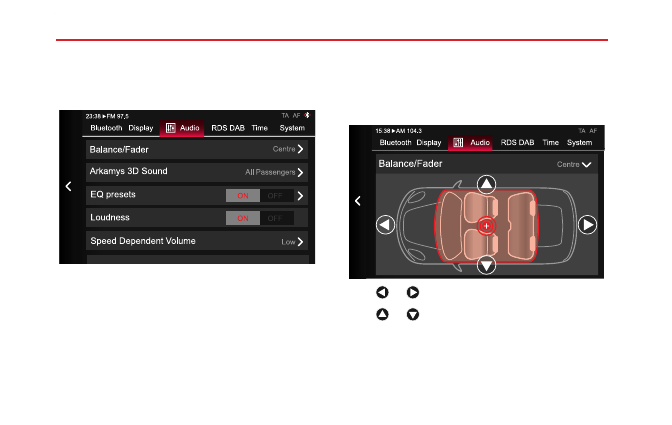

Balance/Fader

Touch [Balance/Fader], and enter the balance interface.
You can choose a balance setting that provides an ideal
listening environment in all occupied seats.

B

a la n c e /F a d e r

C

e n tre

D is p la y

R D S  D A B

T im e

A u d io

S y s te m

B lu e to o th

1 5 :3 8

A M  1 0 4 .3

T

A

A F

Touch

or

to adjust front/rear speaker balance.

Touch

or

to adjust left/right speaker balance.

138

AIR CONDITIONING AND AUDIO SYSTEMS

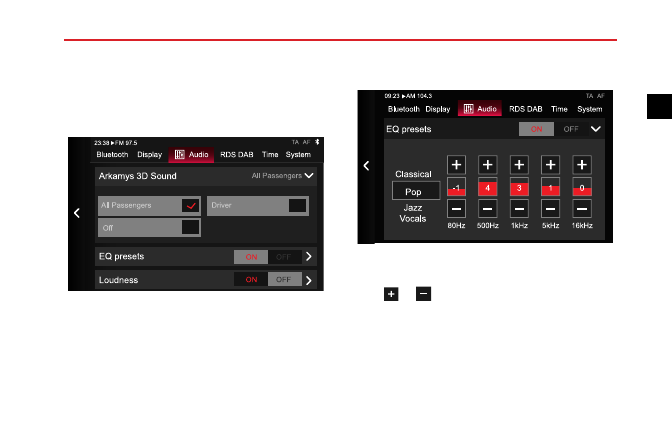

Arkamys 3D Sound

You are able to turn the Arkamys 3D sound effect function
on/off, when switched on you are able to select to whom
the function should be directed toward, all passengers or
driver.

A

ll P a s s e nge rs

Arkamys 3D Sound

EQ presets

Loudness

O

N

O

FF

O

N

O

FF

A

ll P a s s e nge rs

Off

Drive r

Display

Time

RDS DAB

Audio

System

Bluetooth

23:3 8

FM 97.5

T

A AF

EQ Presets

The object adjusted by the equaliser is the frequency
characteristic of the speaker output audio signal, when the
equaliser is OFF, the frequency characteristic is the most
recent setting by default. When the equaliser is ON, you
may select from several preset settings or customise the

sound according to personal preference to meet different
auditory demands.

E

Q  p re s e ts

1 6 k H z

0

5 k H z

1

1 k H z

3

5 0 0 H z

4

8 0 H z

-1

O

N

O

F F

D is p la y

T im e

A u d io

S y s te m

B lu e to o th

0 9 :2 3

C la s s ic a l

P o p

J a z z

V o c a ls

T

A

A F

A

M  1 0 4 .3

R D S  D A B

The preset equalizer has 6 options: Classical, Pop, Jazz,
Vocals, Rock, and Custom.

Touch

or

to adjust the preset equalizer curve.

When the value of any band of the equalizer is being
changed, custom is automatically highlighted, which
indicates that it is selected. When you exit the equalizer
settings, the settings are automatically saved.

Note: The equaliser only works on media-type audios.

139

2

AIR CONDITIONING AND AUDIO SYSTEMS

Loudness

Touch [Loudness], when the loudness compensation is
turned on, it can compensate for deficiencies in the bass
and treble ranges at low volume.

Speed Dependent Volume

Touch [Speed Dependant Volume], and you can select from
4 options: Off, Low, Normal, High. Touch your selection
as required, or the function can be switched off.

Volume

A M

1 3 :0 6

B lu e to o th

D is p la y

T im e

A u d io

R D S  D A B

S y s te m

T

A

A F

V

o lu m e

N a v ig a tio n /S y s te m

N A V

S Y S

V e h ic le  ln fo rm a tio n  V o lu m e

N a v ig a tio n  M ix

A u to  M ix

N o rm a l

Set the volume of the navigation and system prompts

respectively according to personal preference. Touch

to increase the volume, and touch

to decrease the

volume.

Vehicle Information Volume

Touch [Vehicle Information Volume], and set the chime
volume by choosing [Normal] and [Loud].

Navigation Mix

Touch [Navigation Mix], and choose [Auto Mix] or [Direct
Mix] as required.

Call Ringtone

Touch [Call Ringtone] to choose the ring tone of incoming
calls.

Start Up Audio

Touch [Start Up Audio] to turn on/off the start up audio.

Touch Tone

140

AIR CONDITIONING AND AUDIO SYSTEMS

Touch [Touch Tone] to turn on/off the key tones beyond
the dialing keypad.

Dialpad Touch Tone

Touch [Dialpad Touch Tone] to turn on/off the touch sound
when using the dialpad keys only.

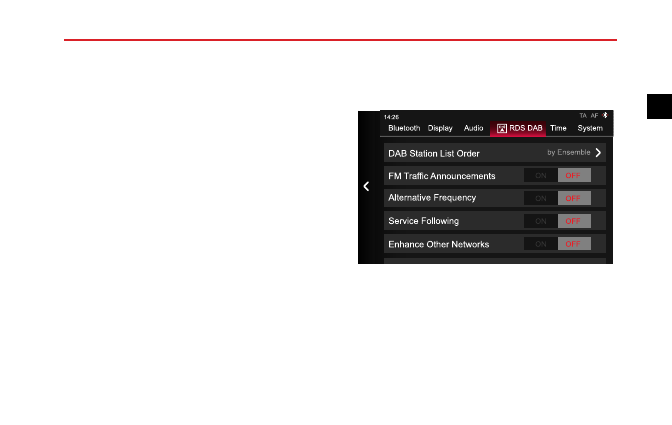

RDS DAB

In the settings interface, touch [RDS DAB], and enter the
RDS DAB settings interface.

14:26

Display

Time

Audio

System

Bluetooth

FM Traffic Announcements

Alternative Frequency

Service Following

Enhance Other Networks

ON

OFF

ON

OFF

ON

OFF

ON

OFF

DAB Station List Order

by Ensemble

T

A AF

RDS DAB

1 Touch [DAB Station List Order] to select the way in

which the station list is sorted and displayed.

Touch [by Ensemble] to sort the station list by
ensemble name and then stations in alphabetical order.

Touch [by Station] to display the station list in
alphabetical order.

141

2

AIR CONDITIONING AND AUDIO SYSTEMS

2 Touch [FM Traffic Announcements] to turn on/off the

TA function.

Selecting TA [On] allows the system to analyse and
communicate traffic messages to the driver.

This

information may be in the form of voice messages.

Select [Off] to inhibit traffic announcements.

3 Touch [Alternative Frequency] to turn on/off the AF

function.

AF is alternative frequency ， when the signal is
below a certain level, AF will automatic search for
an alternative frequency of the current station if the
current station supports this function.

4 Touch [Service Following] to turn on/off the Service

following function.

Service Following is the term applied to maintaining the
same audio or data content that the user has selected
in varying reception conditions if the current station
supports this function.

142

AIR CONDITIONING AND AUDIO SYSTEMS

5 Touch [Enhanced Other Networks]，can select LO or

DX states.

EON - Enhanced Other Networks enables the system
to obtain information from other networks as well
as the one selected. Select LO for Local or DX for
networks further afield.

6 Touch [Regional] to turn on/off the Regional tracking

mode function.

7 Touch

[DAB

Announcements] ， there

are

11

Announcements types to choose from.

Touch the check box to select.

Time

On the setting interface, touch [Time] to enter the time
and date settings interface.

Automatic time

Time zone

Date format

Use 24-hour format

GMT+7:00,London,Dublin

YY/M/D

O

N

OFF

O

N

OFF

Display

Time

Audio

System

Bluetooth

13:3 8

AM

RDS DAB

T

A AF

Date

Date setting is available.

Time

Time setting is available.

143

2

AIR CONDITIONING AND AUDIO SYSTEMS

Date Format

The system provides several date formats, including
D/M/YY, M/D/YY and YY/M/D.

Use 24－

－

－Hour Format

Touch [Use 24–Hour Format], and select to turn on/off 24
hours format according to your preference.

System

Touch [System] on the setup interface to enter the system
settings interface, where you can view and set some basic
states and functions of the system.

1

1:45

Update Navigation

PDSN

SW version

HW version

Firmware version

P001000300004716

1.0.20160127162036.rc2.a1001ef

4.0.4

Display

Time

Audio

RDS DAB

System

Bluetooth

T

A AF

You can update navigation, view PDSN, SW version, HW
version, firmware version, Bluetooth MAC, iPod MAC,
MCU software version, and MBSN.

Setting Reset

Touch [Setting reset] on the system settings interface to
open the dialogue box "Restore default settings?" .

144
