MG GS. Service Manual - part 3

INSTRUMENTS AND CONTROLS

Side Lamps, Tail Lamps, Instrument Pack and

Switch Illumination

Rotate the master lighting switch to position 2 to switch
on the side lamps, tail lamps, instrument pack and switch
illumination. The symbols on the switch illuminate green
and the information centre will display

Sidelights On

(model dependant). With the ignition switch in the OFF
position, if the side lights are on and the driver's door
is opened an audible alarm will sound. The information
centre will display

Lights On

(model dependant).

Headlamps

When the ignition switch in position II, rotate the master
lighting switch to position 3 to switch on the headlamps,
dipped beam headlamps and side lamps, the symbols on
the switch illuminate green.

Follow Me Home

After the ignition switch is turned off, pull the light lever
towards the steering wheel. Follow Me Home function is
enabled. The reverse lamps, dipped beam headlamps and
rear fog lamps will operate based on your set state and

duration. For specific configuration method of "Follow
Me Home", please refer to "Air Conditioning and Audio
Systems" section.

Daytime Running Lamp

The daytime running lamps turn on automatically when the
ignition switch is in position ACC. When the side lamps
are switched on, the daytime running lamps extinguish
automatically.

Find My Car

*

Press the unlock button on the remote key. The find my
car function is enabled. The reverse lamps, dipped beam
headlamps and rear fog lamps will operate based on your
set state and duration. For specific configuration method
of "Find My Car", please refer to "Air Conditioning and
Audio Systems" section.

33

1

INSTRUMENTS AND CONTROLS

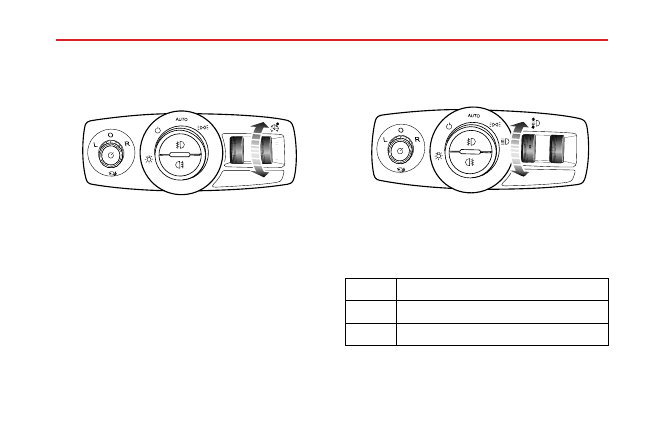

Instrument Pack Illumination Adjustment

With the ignition switch in position II and master lighting
switch in position 2, rotate the thumb-wheel upwards to
increase the brightness of the instrument pack illumination,
and rotate downwards to decrease the brightness. This
thumb-wheel also controls the illumination brightness of
switches, information centre and entertainment system
displays. With the side lamps turned on, the instrument
and entertainment system displays will automatically dim.

Headlamp Levelling Manual Adjustment

*

Position 0 is the initial position of the headlamp levelling
adjustment switch. The headlamp levelling can be adjusted
as per the following table according to the vehicle load.

Location

Load

0

Driver, or driver & front passenger

1

All the seats occupied with no load

34

INSTRUMENTS AND CONTROLS

Location

Load

2

All the seats occupied plus an evenly
distributed load in the boot, or driver with
full load

3

Driver only, plus an evenly distributed load in
the boot

Headlamp Levelling Automatic Adjustment

*

Operating the dipped headlamps whilst the car is in motion
allows the range and position of headlamp lights to be
automatically adjusted according to the vehicle speed,
acceleration and deceleration conditions, uneven road
conditions, etc. to enhance the driving safety in the night.

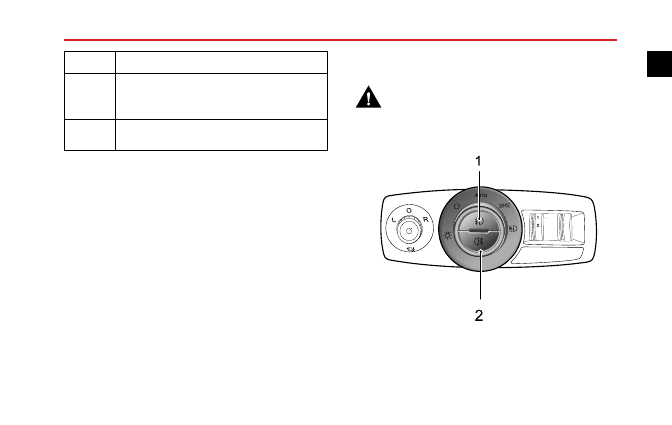

Fog Lamps Switch

Fog lights should only be used when visibility
is below 100m - other road users could be
dazzled in clear conditions.

1

2

35

1

INSTRUMENTS AND CONTROLS

Front Fog Lamps

*

With the ignition switch in position II and the side lamps
turned on, press the front fog lamp button (1) to operate
the front fog lamps. After turning on the front fog lamps,
the symbol in the switch illuminates green.

Rear Fog Lamps

With the ignition switch in position II and the headlamps
turned on, press the rear fog lamp button (2) to operate
the rear fog lamps. After turning on the rear fog lamps, the
symbol in the switch illuminates yellow.

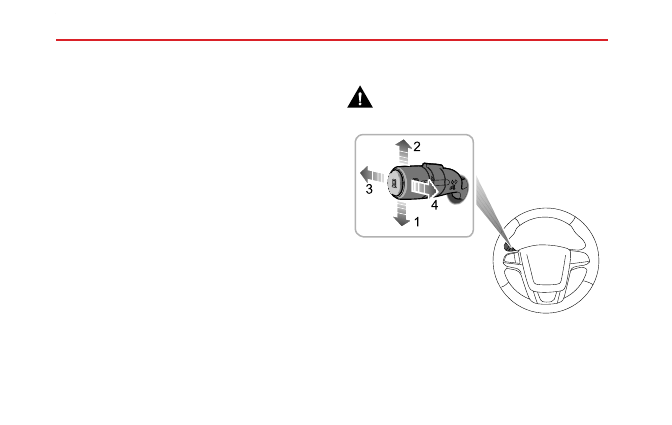

Direction Indicator/Main Beam Switch

Take care not to dazzle oncoming vehicles
when driving using main beam headlamps.

Direction Indicators

Move the lever down to indicate a LEFT turn (1), or up
to indicate a RIGHT turn (2). The corresponding GREEN

36

INSTRUMENTS AND CONTROLS

indicator lamp in the instrument pack will flash when the
turning signal lamps are working.

Rotating the steering wheel will cancel the indicator
operation (small movements of the steering wheel may
not operate the self cancelling). To indicate a lane change,
move the lever briefly and release, the indicators will flash
three times and then cancel.

Headlamp Main and Dipped Beam

With the ignition switch in position II and the master
lighting switch turned to position 3, push the lever (3)
towards the instrument panel to operate main beams. The
BLUE warning light in the instrument pack illuminates to
indicate

Main Beam On

when the headlights are on

main beam. Push the light stalk switch (3) once again to
switch to dipped beam headlamps.

Headlamp Flash

To briefly flash the main beam on and off, pull the lever
towards the steering wheel (4) and then release.

Bulb Failure

Failure of any of the following bulbs will be confirmed by a
message and symbol in the message centre.

• Brake Lamps (Only Bulb Type)

• Front Direction Indicators

• Rear Direction Indicators

• Dipped Beam Headlamps

• Position Lamps (Side Lamps, Only Bulb Type)

• Rear Fog Lamps

• Reversing Lamps

Hazard Warning Lamps

Press the hazard warning lamp button

to operate

the hazard warning lamps. All direction indicator lamps
and direction indicator warning lamps will flash together.
Press the button again to switch off. For more details
and location refer to 'Emergency Information' 'Hazard
Warning Devices'.

37

1

INSTRUMENTS AND CONTROLS

Wipers and Washers

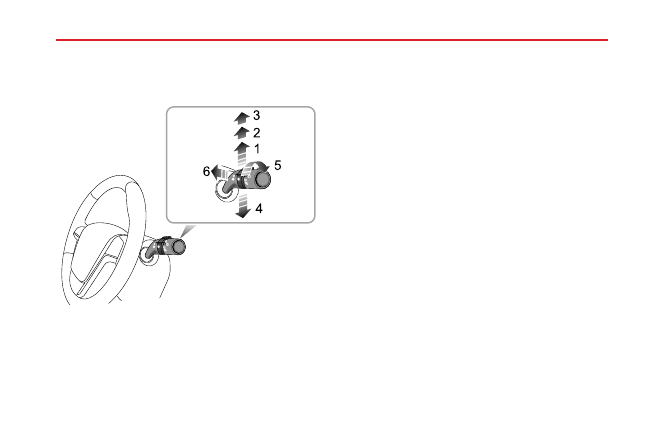

Front Windscreen Wiper Controls

3

2

1

5

6

4

The wipers and washers will only operate when the ignition
switch is in position II. Operate the lever to select different
wiping speeds:

• Automatic wipe （1）

*

• Slow speed wipe (2)

• Fast speed wipe (3)

• Single wipe (4)

• Automatic wipe speed adjustment (5)

• Programmed wash/wipe (6)

Automatic Wipe

*

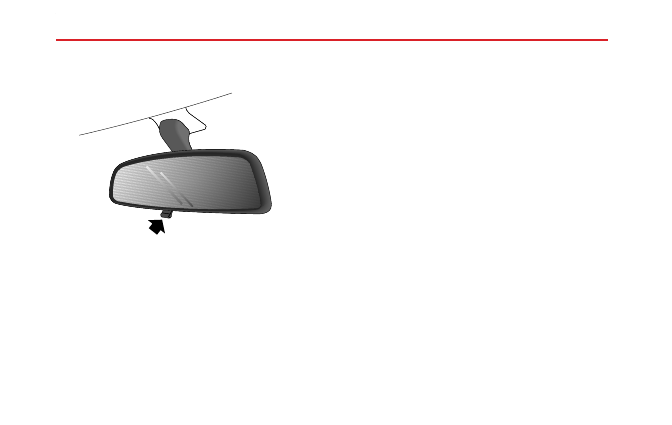

Some models are equipped with a rain sensor fitted to the
inside of the windscreen behind the rear view mirror. The
sensor is able to detect varying amounts of water on the
outside of the windscreen. With the wiper control set
to automatic wipe (1), the variable delay will be adjusted
automatically according to the information supplied by the
rain sensor.

Note: If the sensor detects constant rain, the wipers
will operate continuously. The sensitivity of the sensor
can be altered by means of the wiper variable delay
(5).

This speed will also change with the vehicle speed. As the
vehicle speed increases, the wiping speed increases. As the
vehicle speed decreases, the wiping speed decreases.

38

INSTRUMENTS AND CONTROLS

Slow Speed Wipe

By pushing the lever up to the slow speed wiping position
(2), the wipers will operate slowly. When the vehicle speed
decreases to less than 5mph (8km/h), slow wiping will
change into automatic wiping. Move the lever to re-select
the wiping speed.

Fast Speed Wipe

By pushing the lever up to the fast speed wiping position
(3), the wipers will operate at fast speed. When the vehicle
speed decreases to less than 5mph (8km/h), fast wipe will
change into slow wipe. Move the lever to re-select the
wiping speed.

Single Wipe

Pressing the lever (4) down and releasing will operate a
single wipe,if the lever is held down, the wipers will operate
at high speed until the lever is released.

IMPORTANT

• Avoid operating the wipers on a dry windscreen.

• In freezing or extremely hot conditions, make sure

that the wiper blades are not frozen or adhered to
the windscreen.

• In winter, remove snow or ice from around the arms

and blades, including the wiped area of the screen.

39

1

INSTRUMENTS AND CONTROLS

Programmed Wash/Wipe

Pulling the lever toward the steering wheel (6) will operate
the windscreen washers. After a short delay, the wipers
will commence operating in conjunction with the washers.

Note: The wipers continue operating for a further
three wipes after the lever is released. After several
seconds, there will a further wipe to remove any fluid
draining down the screen.

IMPORTANT

If the washers fail to deliver the screen wash solution
(dirt or ice may have blocked the jets), release the lever
immediately. This will prevent the wipers from operating,
and the consequent risk of visibility being impaired by dirt
smearing across the unwashed windscreen.

Headlamp Washer

*

Cars equipped with HID headlamps feature headlamp
washers, these are located in the bumper. After switching
on the headlamps, the first use of the screenwashers
will initiate a headlamp wash twice.

After this, every

fifth screenwash will result in a double headlamp wash
operation.

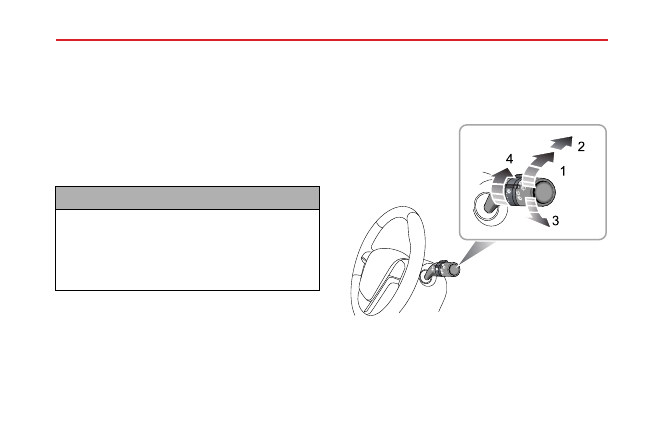

Rear Windscreen Wiper Controls

1

4

3

2

• Intermittent wipe (1)

• Wash and wipe (2)

• Wash and wipe (3)

• Wiper delay switch (4)

40

INSTRUMENTS AND CONTROLS

The rear washer and wiper will work with the ignition
switched to positions I and II. It will become isolated
during cranking.

If the rear wiper switch is turned to

intermittent wipe (1), the rear wiper will operate.

It

will complete 3 continuous wipes before changing to
intermittent mode. The time period between the wipes
can be increased/decreased via the wiper delay switch
(4). Intermittent wiper speed will vary according to road
speed.

If the rear wipe and wash (2) is selected, the rear wiper and
washer will operate together, and the rear wiper will move
fast. If the switch is released to intermittent wipe (1), the
rear washer will stop operating.

If the rear wipe and wash (3) is selected, the rear wiper
and washer will operate together. If the switch is released
to off position, the rear wiper and washer stop operating.

Note:

When the tail gate is opened, rear wiper

operations will be disabled.

Note: After the windshield wipers are switched on, if
the shift lever is moved to the R position, the rear wiper
will operate.

41

1

INSTRUMENTS AND CONTROLS

Steering System

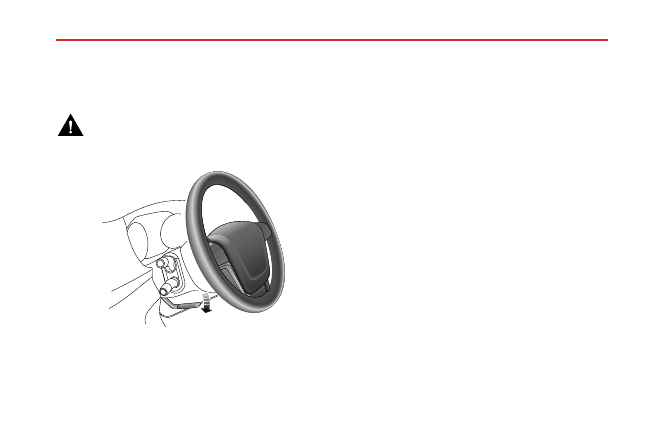

Adjustment of Steering Column

DO NOT attempt to adjust the height or
angle of the steering column while the car is
in motion. This is extremely dangerous.

To adjust the angle or height of the steering column to suit
your driving position:

1 Fully release the locking lever.

2 Hold the steering wheel in both hands and tilt the

steering column up or down to move the wheel into
the most comfortable position.

3 Push or pull the steering wheel towards or away from

the body.

4 Once a comfortable driving position has been selected,

pull the locking lever fully up to lock the steering
column into its new position.

42

INSTRUMENTS AND CONTROLS

Electric Power Assisted Steering

If the electric power assisted steering fails or
cannot operate the steering will appear very
heavy, this will effect driving safety.

The electric power assisted steering system only works
when the engine is running. The system operates via a
motor with assistance levels automatically adjusted based
on vehicle speed, steering wheel torque and steering wheel
angle.

IMPORTANT

Holding the steering wheel on full lock for long periods
will result in a reduction in power assistance causing a
heavier feel to the steering for a small period of time.

Electric Power Assisted Steering (EPS)/Steering

Angle Sensor (SAS) Warning Lamps

See "Warning Lamps and Indicator Lamps" under the
"Instruments and Controls" section.

If the battery has been disconnected for any reason, upon
reconnection the warning lamp will illuminate yellow.
Movement of the steering wheel from lock to lock will
initialise the system and the lamp will extinguish.

43

1

INSTRUMENTS AND CONTROLS

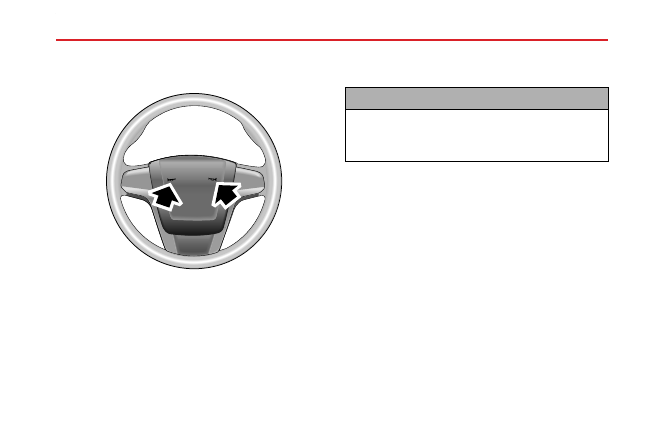

Horn

When the ignition switch is in position I or II, press the horn
button area (indicated by arrow) on the steering wheel to
operate the horn.

Note: The vehicle horn press and the driver's airbag
are located in close proximity on the steering wheel.
The illustration shows the position of the horn,

please ensure that you press in this area to avoid any
potential conflict with the operation of the airbag.

IMPORTANT

To avoid possible SRS issues, please do not press with
excessive force or hit the airbag cover when operating
the horn.

44

INSTRUMENTS AND CONTROLS

Rearview Mirrors

Exterior Rearview Mirrors

Note: Objects viewed in exterior rearview mirrors may
appear further away than they actually are.

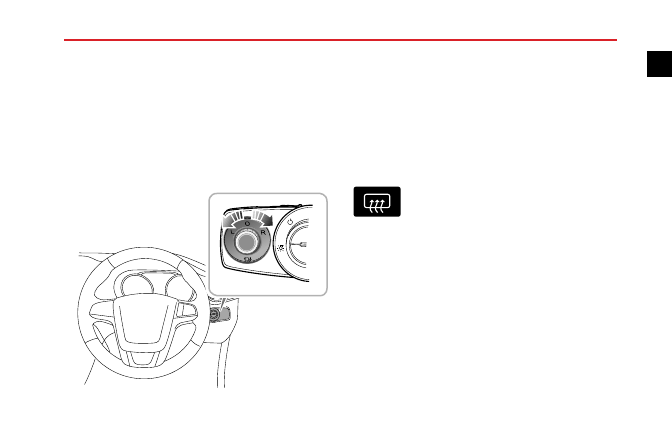

Electric

Adjustment

of

Exterior

Rearview

Mirror Glass

A

U T O

• When the ignition switch is in position I or II, rotate the

knob to select left (L) or right (R) rearview mirror.

• Push the knob in the disired direction to adjust the angle

of the exterior rearview mirror glass.

• Upon completion of the adjustment, rotate the knob

back to the central position, this will ensure no
accidental adjustment of the mirror.

Exterior Rearview Mirror Heating

*

The rearview mirrors have integral heating

elements which disperse ice or mist from the glass. The
heating elements operate while the Heated Rear Window
is switched on.

Note: The heated rear window and mirror heating
elements only work while the engine is running.

Exterior Rearview Mirror Folding

The exterior mirrors can be folded so as to avoid collision
or allow passage through a narrow passage.

45

1

INSTRUMENTS AND CONTROLS

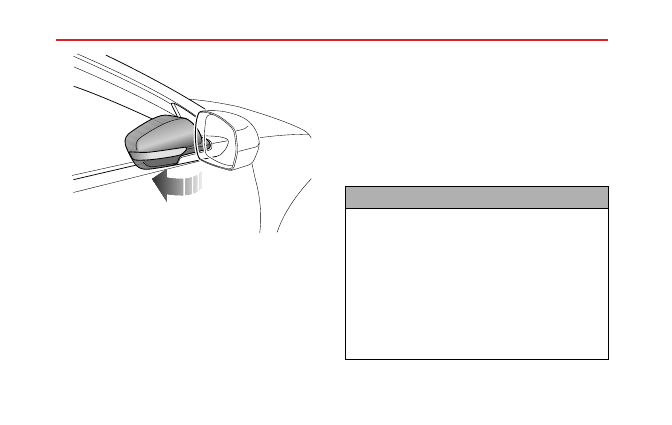

Manual Folding of Exterior Rearview Mirror

*

For a vehicle equipped with exterior rearview mirror
manual folding, the exterior rearview mirrors can only be
folded backwards manually.

Electric Folding of Exterior Rearview Mirror

*

For a vehicle equipped with exterior rearview mirror
electric folding, when the ignition switch is in position I
or II, rotate the knob to the middle position and push

the knob down. The exterior rearview mirrors will be
folded automatically. Pushing the knob downwards again
will return the mirrors to their original position.

Operating the key fob lock/unlock buttons will fold/unfold
the door mirrors.

A folded door mirror will automatically unfold when the
vehicle speed exceeds 10mph (15km/h) once per ignition
cycle.

IMPORTANT

• Exterior rear view mirrors are operated by electrical

motors.

Operating them directly by hand may

damage the internal components.

• Washing or flushing exterior rearview mirrors with

high pressure water jets or car washes may result in
electrical motor failure.

• Electrical folding rearview mirrors that have been

moved from their positions by manual or accidental
means must be reset manually before any electrical
adjustments are made.

46

INSTRUMENTS AND CONTROLS

Interior Rearview Mirror

Before driving, adjust the body of the interior rearview
mirror to achieve the best possible view. The anti-dazzle
function of the interior rearview mirror helps to reduce
glare from the headlamps of following vehicles at night.

Automatic

Anti-dazzle

Interior

Rearview

Mirror

*

A

U T O

2

1

3

1 Operation Indicator

2 Automatic Anti-dazzle Function Switch

3 Light Sensor

After the car is started, the automatic anti-dazzle function
is switched on automatically (operation indicator ON).
When a following vehicle’s headlights could dazzle the
driver, the light sensor activates the anti-dazzle function.
Press the automatic anti-dazzle function switch (operation
indicator OFF) to switch off the automatic anti-dazzle
function, and press it again to re-start this function.

The automatic anti-dazzle function can be inhibited if:

• The light from the vehicle behind is not seen by the light

sensor.

• Darkening of tinting of the rear window effects the light

entering the car from the vehicle behind.

• Reverse gear is selected.

47

1

INSTRUMENTS AND CONTROLS

Manual Anti-dazzle Interior Rearview Mirror

*

Move the lever at the base of the interior rearview mirror
to change its angle, so as to achieve the anti-dazzle function.
Normal visibility is restored by pulling the lever back again.

Note: In some circumstances, the view reflected in a
‘dipped’ manual mirror can confuse the driver as to
the precise location of following vehicles. Remember
to take additional care.

48
