MAINTENANCE

Note: DO NOT scrape or use abrasive cleaners on the
inside of the rear screen – this will damage the heating
elements.

Mirrors: Wash with soapy water. Use a plastic scraper to
remove ice. DO NOT use abrasive cleaning compounds
or metal scraper.

Vehicle Graphics Care

Wash Regularly

Wash whenever the vehicle appears dirty. Contaminants
allowed to remain on the vehicle graphics may be more
difficult to remove during cleaning. Rinse off as much dirt
and grit as possible with a low pressure spray of water.

Use a wet, non-abrasive detergent such as 3M™ Car Wash
Soap 39000 or Meguia’s NXT Generation® Car Wash, or
Deep Crystal® Car Wash and a soft, clean cloth or sponge.

Rinse thoroughly with clean water.

To reduce water

spotting, immediately use a silicone squeegee to remove
water (taking care around the edges of the graphics) to
remove water and finish with a clean microfiber cloth.

Automated Car Wash

Brush-type car washes are not recommended as they can
abrade the graphics and cause the edges to lift or chip, as
well as dulling the graphic’s appearance.

209

7

MAINTENANCE

Pressure Washing

The use of a pressure washer is not recommended as this
may damage the vehicle graphic.

Difficult Contaminants

Soften difficult contaminants such as bug splatter, bird
droppings, tree sap and similar contaminants by soaking
them for several minutes with hot soapy water.

Rinse

thoroughly and dry. If further cleaning is needed, test one
of these products in an inconspicuous area to ensure no
damage to the graphics: Meguiar’s Gold Class™ Bug & Tar
Remover or 3M™ Citrus Base Cleaner. Spot clean the
contaminants. Do not use rough scrubbing or abrasive
tools, which will scratch the graphics. Wash and rinse off
all residue immediately.

Fuel Spills

Wipe off immediately to avoid degrading the graphics and
adhesive. Then wash, rinse and dry as soon as possible.

Cleaning the Interior

Plastic Materials

Clean plastic-faced materials with diluted upholstery
cleaner, then wipe with a damp cloth.

Note: DO NOT polish dashboard components – these
should remain non-reflective.

Carpet and Fabrics

Clean with diluted upholstery cleaner - test a concealed
area first.

Leather

Clean leather trim with warm water and a non-detergent
soap. Dry and polish the leather with a dry, clean, lint-free
cloth.

Note:

DO NOT use petrol, detergents, furniture

creams or polishes as cleaning agents.

210

MAINTENANCE

Instrument Pack, Clock, Audio System and

Navigation Display

Clean with a dry cloth only. DO NOT use cleaning fluids
or sprays.

Airbag Module Covers

DO NOT allow these areas to be flooded with
liquid and DO NOT use petrol, detergent,
furniture cream or polishes.

To protect damage to the airbag SRS, the following
areas should be cleaned sparingly with a damp cloth and
upholstery cleaner ONLY:

• Steering wheel centre pad.

• Area of dashboard containing the passenger airbag.

• Area of roof lining and front pillar finishers which

enclose the side head impact protection modules.

Seat Belts

DO NOT use bleaches, dyes or cleaning
solvents on seat belts.

Extend the belts, then use warm water and a non-detergent
soap to clean. Allow the belts to dry naturally; DO NOT
retract them or use the car unitl they are completely dry.

211

7

Technical Data

214 Technical Data Dimensions

215 Weights

216 Major Parameters of Engine

217 Recommended Fluids and

Capacities

218 Wheel Alignment (Unladen

Condition)

218 Wheels and Tyres

218 Tyre Pressures (Cold)

8

TECHNICAL DATA

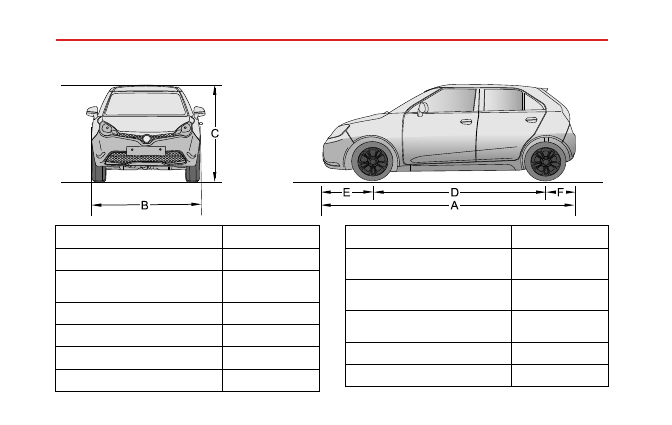

Technical Data Dimensions

C

E

D
A

F

B

Item, units

Parameter

Overall length A, mm

4018

Overall width B, mm
(including exterior-view mirror)

1728

(1887)

Overall height C (unladen), mm

1507

Wheelbase D, mm

2520

Front Overhang E, mm

859

Rear Overhang F, mm

639

Item, units

Parameter

Front wheel track, mm

1505

1513 (7J×16)

Rear wheel track, mm

1493

1501 (7J×16)

Minimum turning circle diameter,
kerb-to-kerb

10.4

Fuel tank capacity, l

45

Luggage capacity, l

256

214

TECHNICAL DATA

Weights

Item, units

Parameter

Person in cab, person

5

Unladen vehicle weight (kerb), kg

1126 to 1165

Gross vehicle weight, kg

1665 to 1685

Extra Gross train weight, kg

1865 to 1885

Note: Please refer to the vehicle identification label for the exact GTW (gross train weight) for your vehicle.

Towing Weights

Item, units

Parameter

Towing limit un-braked, kg

200

Towing limit braked, kg

200

215

8

TECHNICAL DATA

Major Parameters of Engine

Item, units

Parameter

Bore × Stroke, mm × mm

75 × 84.8

Capacity, l

1.498

Compression ratio

10.5:1

Maximum power, kw

78

Engine speed to develop maximum power, rev/min

6000

Maximum torque, Nm

137

Engine speed to develop maximum torque, rev/min

4700

No load idle speed, rev/min

670±50

Fuel type, RON/CN

UNLEADED 95RON to EN228 SPEC

216

TECHNICAL DATA

Recommended Fluids and Capacities

Name

Fluid type

Capacity

Engine oil, l

A1/B1 5W-20

4.5

Engine coolant, l

Glycol (OAT)

4.9 (0.7 for expansion tank)

Manual transmission fluid, l

MTF 94

1.8

Brake fluid, l

DOT 4 (Low Viscosity)

0.73

Power steering fluid, l

Dexron III

0.92

Washer fluid, l

Qx 35

2.5

Air conditioning refrigerant, g

R-1234yf

450±25

217

8

TECHNICAL DATA

Wheel Alignment (Unladen Condition)

Item

Parameter

Camber angle

-0°36'±45'

Kingpin caster angle

3°33'±45'

Toe in (one side)

0°8'±15'

Front

Kingpin inclination
(non adjustable)

12°22'±45'

Camber angle

-1°16'±45'

Rear

Toe in (Total)

0°29'±20'

Wheels and Tyres

Wheel Size

5.5J×14

6.5J×16

7.0J×16

Tyre Size

185/70

R14

195/55

R16

195/55

R16

Tyre Pressures (Cold)

Tyre

Unladen

Front Wheel

210kPa/2.1bar/31psi

Rear Wheel

210kPa/2.1bar/31psi

218
