235

5.技术数据

5.2 规格

尺寸

名称

单位

参数

尺
寸
参
数

外形
尺寸

车长

mm

4800

车宽

mm

1819

车高

mm

1484

轴距

mm

2710

轮距

前轮

mm

1554

后轮

mm

1542

前悬

mm

1013

后悬

mm

1077

整车爬坡度

最大爬坡度（干硬路面）

≥ 30%

质量

整车质量参数

车辆型号

参数（单位 ：

Kg）

整备轴载质量

最大允许车轴质量

前轴

后轴

前轴

后轴

GAC7200B5A4A

930

590

1045

850

GAC7200B8A4A

930

590

1045

850

GAC7180B2M4

855

580

965

905

GAC7180B5M4

875

595

985

920

GAC7180B8A4

920

590

1030

915

GAC7180B2A4A

910

575

1025

835

GAC7180B5A4A

930

590

1045

850

GAC7180B8A4A

930

590

1045

850

GAC7160B1F4

888

592

1006

849

GAC7160B1F5

888

592

1006

849

GAC7160B2F4

888

592

1006

849

GAC7160B2F5

888

592

1006

849

GAC7160B1H4

945

605

1064

861

GAC7160B1H5

945

605

1064

861

236

5.技术数据

GAC7160B2H4

945

605

1064

861

GAC7160B2H5

945

605

1064

861

制动踏板自由行程

名称

参数

最大行程

≤ 145mm

自由行程

≤ 10mm

发动机参数

名称

发动机型号

参数

缸径

x 冲程

4B18K1

82x82.9mm

4B18M1

82x82.9 mm

4B20K2

83x91 mm

4B16M1

82x75.65 mm

排量

4B18K1

1751 ml

4B18M1

1751 ml

4B20K2

1969 ml

4B16M1

1598

压缩比

4B18K1

(10.3±0.3) ：1

4B18M1

（

9.4±0.3）：1

4B20K2

（

10.3±0.3）：1

4B16M1

（

9.4±0.3）：1

额定功率

(kW/(r/min))

4B18K1

106/6400

4B18M1

130/5250

4B20K2

108/6300

4B16M1

115/5250

237

5.技术数据

容量

燃油箱

总量

70 L

发动机冷却液



更换

1)

6.2 L

发动机机油

更换（包含滤清器）

2)

4.4 L

更换（不包含滤清器）

4.4 L

总量

4.5 L

手动变速器油

更换

1.8~1.85 L

总量

2.5 L

机 械 式 自 动 变 速
器油

总量

2.0 L

自动变速器油

更换

根据油尺标

总量

7.0L

动力转向液

总量

0.8 L

风 挡 玻 璃 清 洗 液
储液罐

总量

5.5 L

注释 ：

1)

包括储液罐内的冷却液与发动机内残存冷却液。



2)

不包括发动机内的残存机油。

最大扭矩

(N.m/(r/min))

4B18K1

167/4750

4B18M1

237/（1700-5250）

4B20K2

187/4500

4B16M1

216/(1750-5000)

最大净功率

(kW/(r/min))

4B18K1

101/6400

4B18M1

125/5250

4B20K2

104/6300

4B16M1

112/5250

最大净扭矩

(N.m/(r/min))

4B18K1

162/4750

4B18M1

226/（1700-5250）

4B20K2

183/4500

4B16M1

212(1750-5000)

排放水平

4B18K1

国

IV

4B18M1
4B20K2
4B16M1

238

5.技术数据

轮胎

型号

205/55 R16 91V、

225/45 R17 91V

非全尺寸

胎压

前轮

后轮

备用车轮

230 kPa

200 kPa

420 kPa

注释 ：

1)

在满载状态下，后轮胎气压应调节为

 230 kPa。

车轮定位

前轮单轮前束角

6′±3′

后轮单边前束角

6′±3′

车轮外倾角

前轮

-16′±30′

后轮

-32′±30′

主销后倾角

前轮

3°9′±45′

主销内倾角

前轮

5°14′±30′

悬架

形式

前

高位斜置双叉臂独立式

后

叉臂多连杆独立式

离合器

形式

干式、单片、膜片弹簧、液压助力操作

制动器

形式

X 型液压双回路

前轮

浮钳式通风盘式制动器

后轮

行车制动、驻车制动一体式盘式制动器

驻车制动

机械式软轴操纵作用于后制动器

蓄电池

容量

12 V - 75 AH

239

5.技术数据

保险丝

仪表板电器盒

驾驶员侧

（请参见第

 251 页）

前舱电器盒

（请参见第

 251 页）

转向器

形式

齿轮齿条式液压助力转向器

车灯

前大灯

远光

12 V - 60 W

近光

卤素

12 V - 55 W

氙气

35 W

前转向信号灯

12 V - 21 W

位置灯

12 V - 12 W

前雾灯（适用于某些车型）

12 V - 55 W

后雾灯

12 V - 12 W

侧转向信号灯

12 V - 5 W

后转向信号灯

12 V - 21 W

制动灯 / 尾灯

12 V - 12 W

倒车灯

12 V - 16 W

牌照灯

12 V - 5 W

高位制动灯

12 W

前部车顶照明灯

12 V - 16 W

后部车顶照明灯

（适用于某些车型）

12 V - 10 W

行李箱照明灯

（适用于某些车型）

12 V - 10 W

240

5.技术数据

梳妆镜照明灯

（适用于某些车型）

12 V - 5 W

手套箱照明灯

（适用于某些车型）

12 V - 5 W

礼貌灯

12 V - 20 W

注释 ：配备氙气前大灯近光灯的车辆上，灯泡的更换应到汽车特约销售服务店完成。

燃油类型

发动机类型

燃油标准

4B20K2

国Ⅴ标准 ：

92 号或以上无铅汽油

国Ⅳ标准 ：

93 号或以上无铅汽油

4B18K1

4B18M1

4B16M1

注释 ：长期加注含硫量高于标准的燃油可能导致排放超标，请注意使用符合汽车销售当地标准的



            燃油。

制动摩擦片技术参数

名称

参数

前轮制动摩擦片磨损极限（不含摩擦片背板）

2mm

后轮制动摩擦片磨损极限（不含摩擦片背板）

1.5mm

整车性能参数

车辆型号

最 高 车
速

km/h

市区工况燃
油 消 耗 量
L/100km

郊区工况燃
油 消 耗 量
L/100km

综合工况燃
油 消 耗 量
L/100km

GAC7200B5A4A

≥ 195

12.4

7.0

9.1

GAC7200B8A4A

12.4

7.0

9.1

GAC7180B2M4

≥ 195

12.4

7.0

8.3

GAC7180B5M4

12.2

6.5

8.3

GAC7180B8A4

12.2

6.5

8.3

GAC7180B2A4A

≥ 208

12.0

7.0

8.7

GAC7180B5A4A

12.0

7.0

8.7

GAC7180B8A4A

12.0

7.0

8.7

GAC7160B1F4

≥ 205

10.3

6.0

7.5

GAC7160B2F4

10.3

6.0

7.5

GAC7160B1F5

10.3

6.0

7.5

GAC7160B2F5

10.3

6.0

7.5

GAC7160B1H4

≥ 200

11

6.5

8.1

GAC7160B2H4

11

6.5

8.1

GAC7160B1H5

11

6.5

8.1

GAC7160B2H5

11

6.5

8.1

241

5.技术数据

车轮动平衡数值

名称

残余动不平衡量

前轮

内侧

≤ 8g

外侧

≤ 8g

后轮

内侧

≤ 8g

外侧

≤ 8g

242

6.意外事故处理

 警  告

千斤顶使用不当可能造成严

重的伤害。



• 千斤顶只可在硬实平整的地面

上使用。



• 随车千斤顶只可用于更换本车

车轮。不可用于举升其他重物
或车辆。



• 千斤顶使用时，不可启动发动

机。否则会发生事故。



• 用千斤顶举升汽车时，切记不

可将身体的任何部位置于汽车
下方，以免意外发生。



• 若确实需要在车下进行作业，

则必须在车下放置合适的防护
支撑。

 注  意

千斤顶使用完后，应依次将

千斤顶专用扳手和千斤顶装入工
具 箱 ， 装 入 前 千 斤 顶 须 支 起 适
当 的 角 度 （ 上 下 支 撑 臂 角 度 约
80~90度）。

 警  告



• 必须按规定的拧紧力矩正确拧

紧车轮螺栓。否则，汽车行驶
时螺栓可能松动，极易引发交
通事故！



• 必须用随车提供的车轮螺栓拆

卸扳手紧固车轮螺栓。

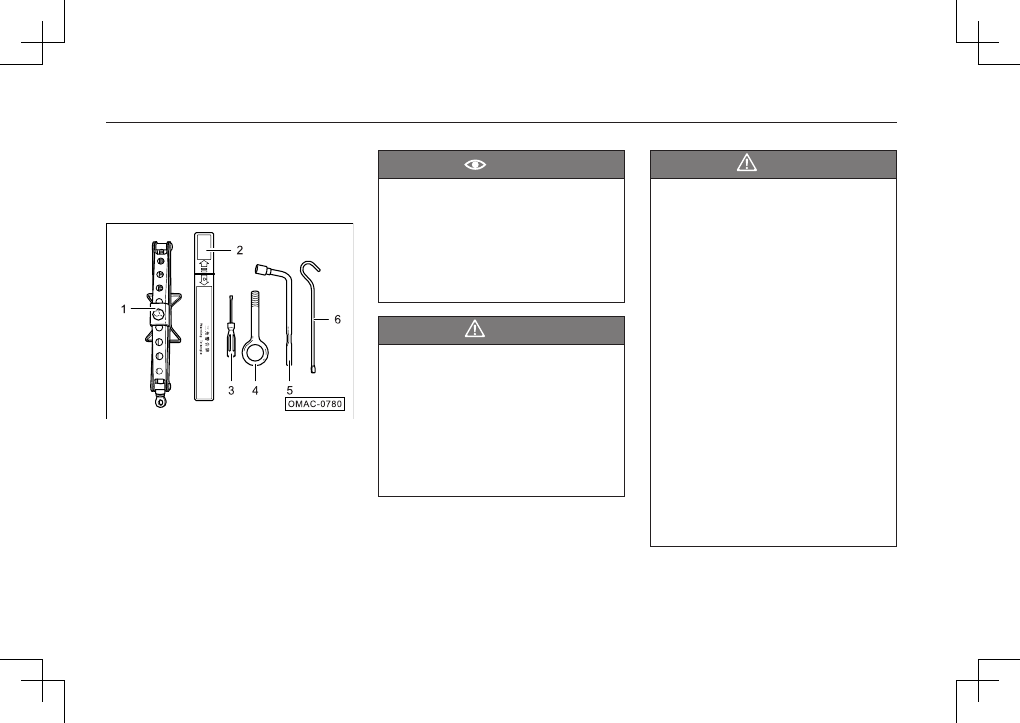

6.1 随车工具、备用轮胎

随车工具

本车随车提供下列随车工具
1. 千斤顶

2. 三角警告牌

3. 两用螺丝刀（适用于某些车型）

4. 牵引环

5. 车轮螺栓拆卸扳手

6. 千斤顶专用扳手

243

6.意外事故处理

 警  告



• 禁止使用已经损坏或磨损到达

极限的备用轮胎。



• 对于已经超过

6 年胎龄的备用

轮胎，只可在紧急情况下使用，
且需谨慎行驶。



• 必须使用随车提供的车轮螺栓

紧固备用车轮。



• 备用轮胎安装后应尽快检查胎

压，使其在规定范围。



• 备 用 轮 胎 只 能 作 为 临 时 应 急

使 用， 且 最 高 行 驶 车 速 不 超
过

80km/h， 行 驶 里 程 不 超 过

100km，尽量避免急加速和紧
急制动。



- 按照顺时针方向拧紧手轮，固定轮胎。



- 放下行李箱地板垫，并将其放回原位。



- 关闭行李箱盖。

 注  意



• 时常检测备用轮胎的胎压和胎

面有无磨损、裂痕，在胎纹磨
损到磨损标志时，要尽早对备
胎更换。



• 不要把油品与备用轮胎放在一

起。 轮 胎 的 主 要 成 分 是 橡 胶，
而橡胶最怕的就是各种油品的
侵蚀。车主经常在后备厢内存
放润滑油等油品，这些油一旦
沾到轮胎，会使轮胎发生腐蚀，
将大大降低轮胎的使用寿命。

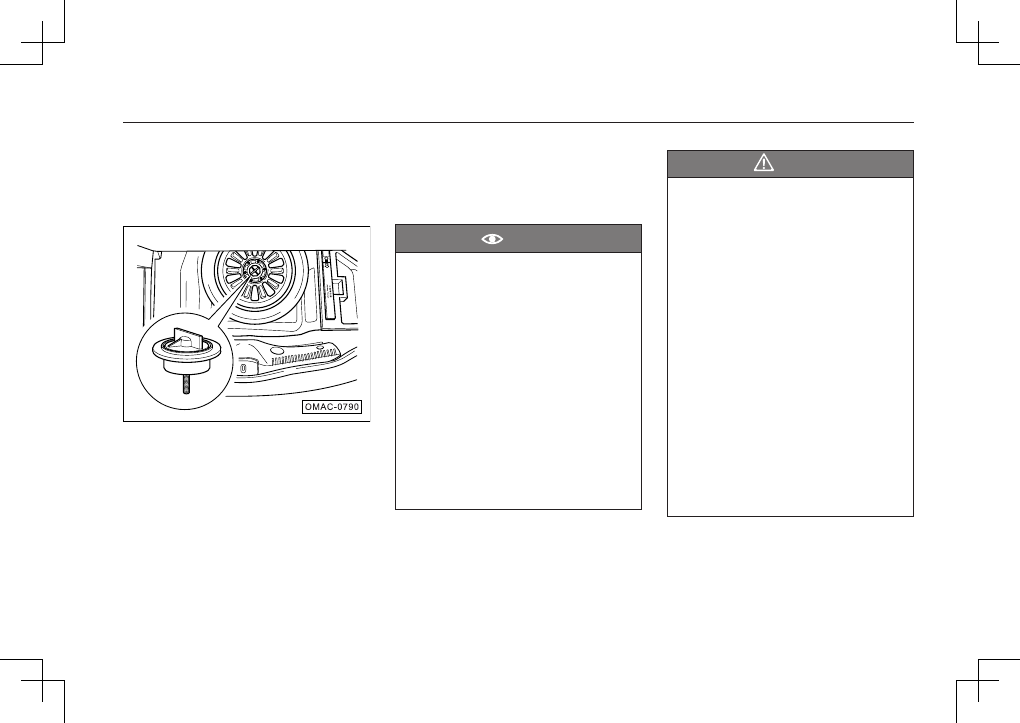

备用轮胎

备 用 轮 胎 位 于 行 李 箱 地 板 垫 下

面，使用时需要取出。



- 打开行李箱盖。



- 将行李箱地板垫提起。



- 取出随车工具。



- 拧下备用轮胎中央的手轮。



- 取出备用轮胎。



- 将更换下的车轮，中心孔对准备用

轮胎坑内的螺柱放置好。

244

6.意外事故处理

 注  意

请 根 据 国 家 相 应 的 法 律 法

规，正确使用三角警示牌。



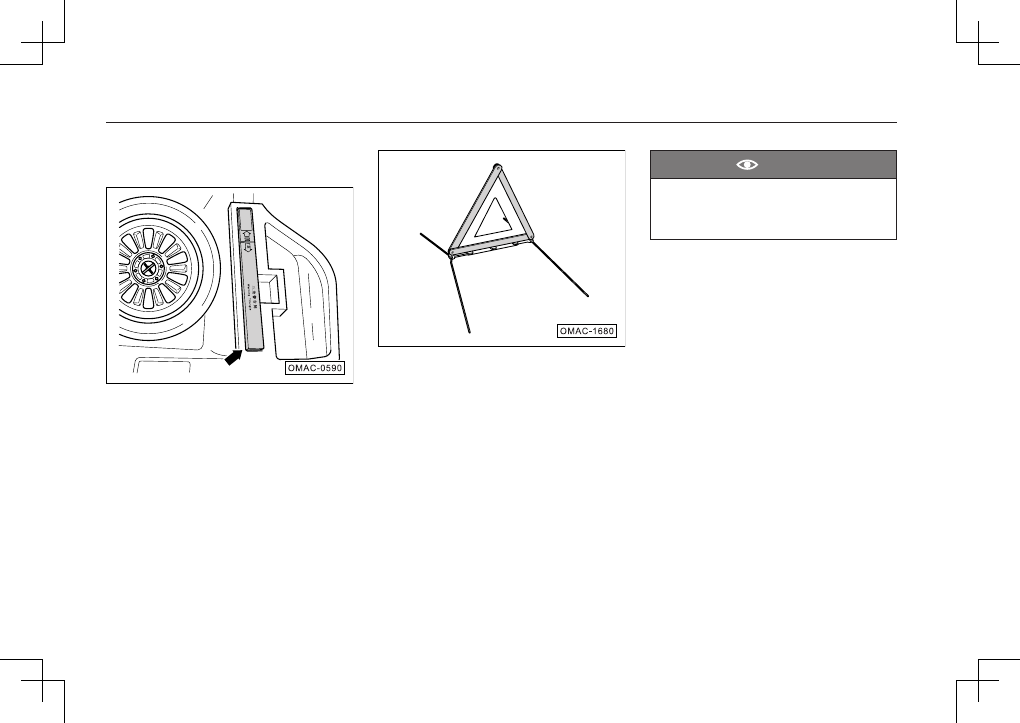

- 将三角警示牌从工具盒内取出并展

开，即可使用。

6.2 三角警示牌的使用

三角警示牌 - 箭头 - 位于行李箱

地板下方的随车工具盒内。

245

6.意外事故处理

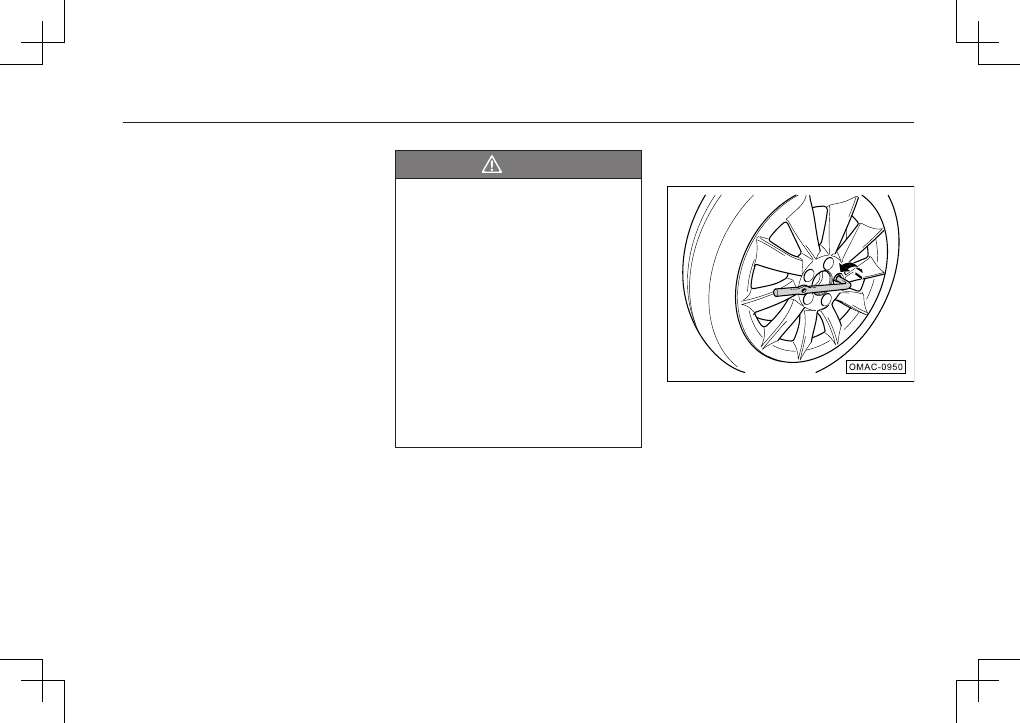

拧松车轮螺栓

取出随车工具盒中的车轮螺栓拆

卸扳手。将车轮螺栓拆卸扳手套牢在
车轮螺栓上，逆时针拧松螺栓一圈。

 警  告



• 当轮胎出现扎孔、漏气等情况

时，必须停车检查并更换轮胎。
停放车辆时，应保证远离主车
道，且打开危险警报灯、在合
适的位置放置好三角警示牌。



• 必须严格遵循相关法规。



• 停放车辆的地面必须平整硬实。

也可根据需要在千斤顶下方放
置一大块硬实的垫板。



• 所有乘员必须离车，并在安全

位置等待。

6.3 更换漏气轮胎

准备工作



- 将车辆停驻在硬实平整的路面上，

且远离主车道。



- 关闭点火开关，打开危险警报灯。

调整换挡杆位置 ：

若是手动变速器，则挂入某个挡位

即可；

若是自动变速器，

则挂入“

P”挡。

若是机械式自动变速器，则挂入

“

+”与“-”的中间位置。


- 拉紧驻车制动器。

尽可能卸下车辆上的重物。找寻

合适的物体置于车轮下（注意 ：一般
是需更换车轮的斜对面车轮），防止
汽车移动。



- 取出备用轮胎和随车工具。

246

6.意外事故处理



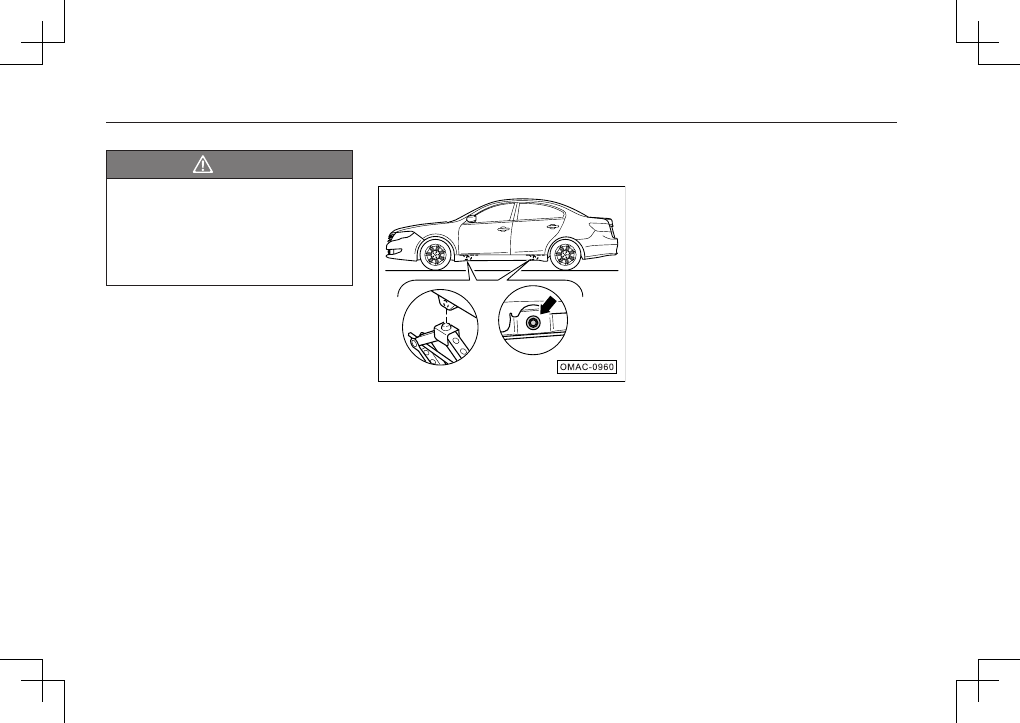

- 找 到 距 离 待 更 换 车 轮 最 近 的 举 升

点，将举升点上的堵盖 - 箭头 - 取
下，并放置好千斤顶。



- 摇高千斤顶，使其恰好处于举升点

正下方。

举升汽车



- 关闭点火开关，打开危险警报灯。



- 拉紧驻车制动，并调整换挡杆位置：

若是手动变速器，则挂入某个挡

位即可；若是自动变速器，则挂入“

P”

挡 ；若是机械式自动变速器，则挂入

“

+”与“-”的中间位置。

 警  告



• 用千斤顶举升汽车前只可将车

轮螺栓拧松一圈。



• 只能使用随车提供的车轮螺栓

扳手拧松。

247

6.意外事故处理

拆卸车轮



- 在汽车举起状态下，用车轮螺栓拆

卸扳手拧下已松开的车轮螺栓。



- 拆卸车轮。

 注  意

待更换车轮的螺栓拧松后，

才可进行举升和后续更换操作。

 警  告



• 千斤顶必须在硬实平整的地面

上使用。



• 千斤顶必须置于合适的举升点

下。



• 严格遵守千斤顶操作注意事项。



• 有牵引挂车的，必须将挂车与

主车分离。



• 举升过程中要不断观察车辆状

况，若是感觉车体有明显倾斜，
应 停 止 举 升， 找 出 问 题 所 在，
解决之后再进行举升。



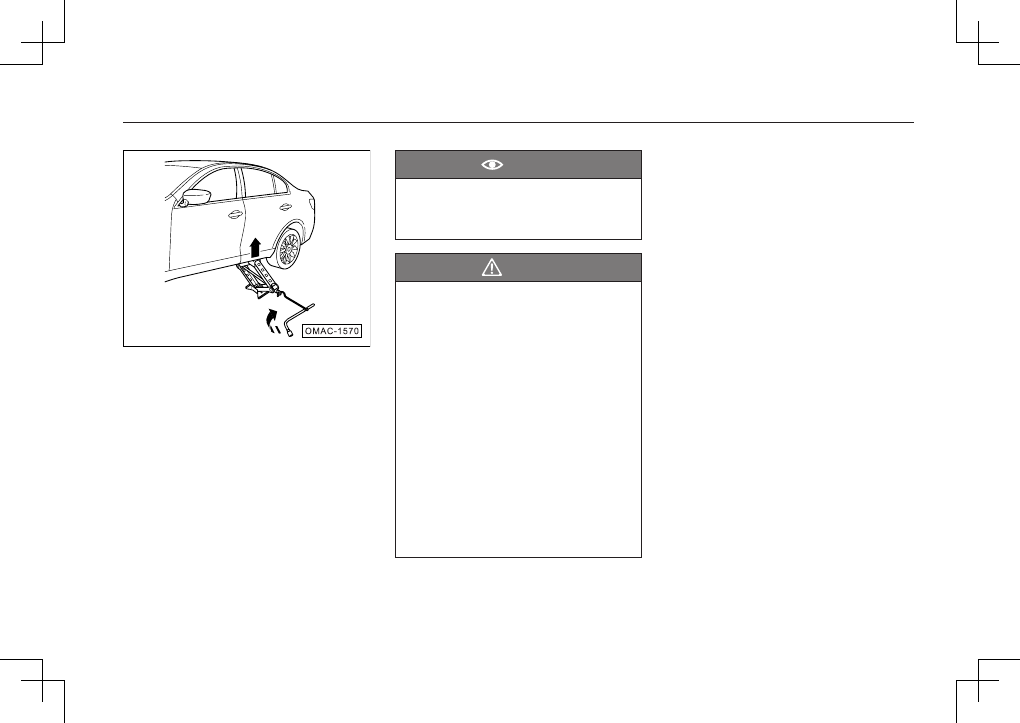

- 检查千斤顶安置是否平稳，与地面

贴合是否紧密。



- 继续摇高、调整千斤顶，直至千斤

顶凸起部位卡住举升点的凹下部位。



- 举升汽车，使轮胎离开地面。

248

6.意外事故处理

更换车轮须知



• 换下的车轮应及时正确装入备

胎坑。



• 使用后的随车工具应及时清洁，

并放置回原位。



• 尽快检查车轮螺栓拧紧力矩。



• 损坏的车轮必须尽快更换。



• 更换车轮时，若螺栓锈蚀或难拧，

则检查车轮螺栓拧紧力矩前必须
更换螺栓，并清洁螺纹孔。

 注  意

必须将备用车轮/应急备用车

轮或换下的车轮可靠地固定在行
李箱中。

 注  意



• 应按对角线顺序均匀拧紧。



• 车 轮 螺 栓 拧 紧 力 矩 为

90-

140 Nm。



• 安装好车轮后，到本公司汽车销

售店检查车轮螺栓拧紧力矩。



• 更换车轮时，若螺栓锈蚀或难拧，

则检查车轮螺栓拧紧力矩前必须
更换螺栓。并清洁螺纹孔。

 警  告

车轮螺栓和轮毂上的螺纹必

须保持洁净，使得螺栓必须易于
拧动。不可有油脂等附着物。

备 用 轮 胎 只 能 作 为 临 时 应

急 使 用 ， 最 高 行 驶 车 速 不 超
过

8 0 k m / h ， 行 驶 里 程 不 超 过

100km。

安装备用轮胎

注意轮胎侧面信息（适用于某些车型）

䆖੺

˖ᵜ૱

ਚਟѤ

ᰦ

֯

⭘

ˈᴰབྷ㹼傦

䙏

ᓖ᧗

ࡦ

൘80

k

m

/

hԕ

л

䈧

ቭ

ᘛᴤ

ᦒ↓

㿴

䖞

⇲

ˈ֯⭘ᰦ୶ḷ↓䶒ᓄᱮ

⽪

൘ཆˈ

य

㻛ⴆ

տ

k m /

h

OMAC-4080



- 安装非全尺寸备用轮胎时，将带有

“警告”标示的一侧，安装在车辆

外侧。并详细阅读相关信息。

注意轮胎的旋转方向



- 将备用轮胎装到车上。



- 装上车轮螺栓，并用车轮螺栓拆卸

扳手拧紧，不要太使力，预紧即可。



- 降下汽车，使用车轮螺栓套筒扳手

拧紧所有车轮螺栓。

249

6.意外事故处理



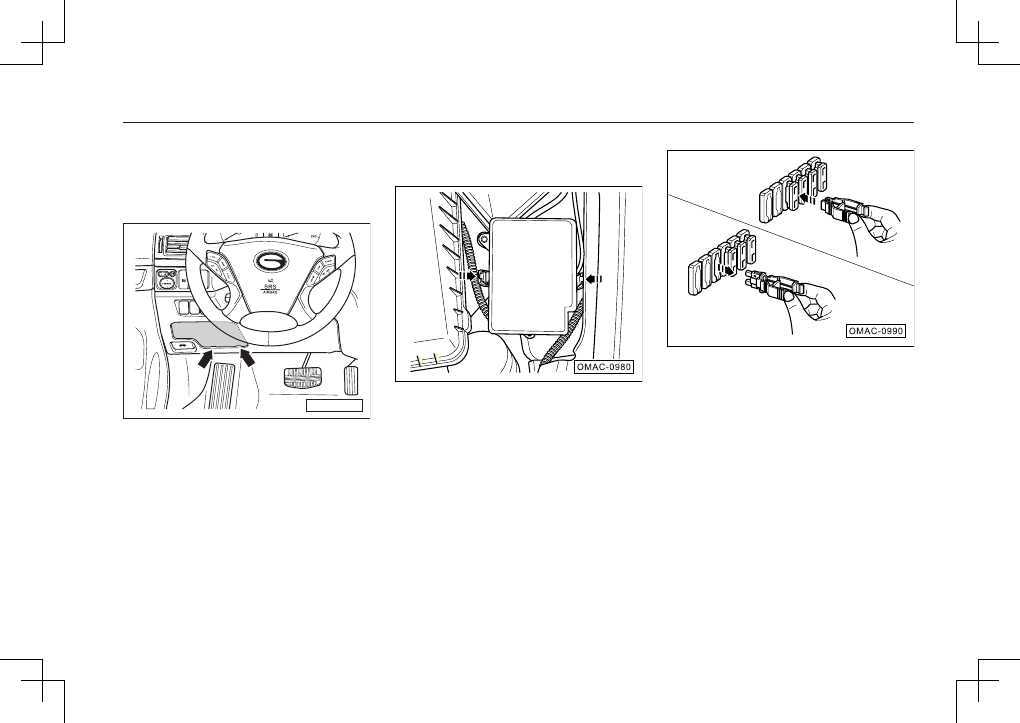

- 用前舱电器盒内的的保险丝拔出器

拔出相应保险丝。

更换发动机舱盖内的保险丝



- 打 开 发 动 机 舱 盖（ 请 参 见 第

 64

页）。沿

– 箭头 – 方向按压固定卡子，

松开保险丝盒盖。



- 向上取下保险丝盒盖板。

6.4 保险丝

更换仪表板电器盒的保险丝

OMAC-3050



- 如图将螺丝刀插入凹槽内，小心撬

开保险丝盒盖。



- 用塑料钳拔出相应保险丝。

250

6.意外事故处理

 警  告



• 保险丝不得重复利用。



• 不得使用额定电流值高于规

定值的保险丝。否则，损坏
电器系统的其它部件。



• 更换后的保险丝颜色和标识

必 须 均 与 原 保 险 丝 完 全 相
同。



• 切不可用金属片、回形针等

取代保险丝。



• 保险丝盒内必须保持清洁，

注意防潮。

 注  意

更换保险丝前必须关闭所有

用电设备。

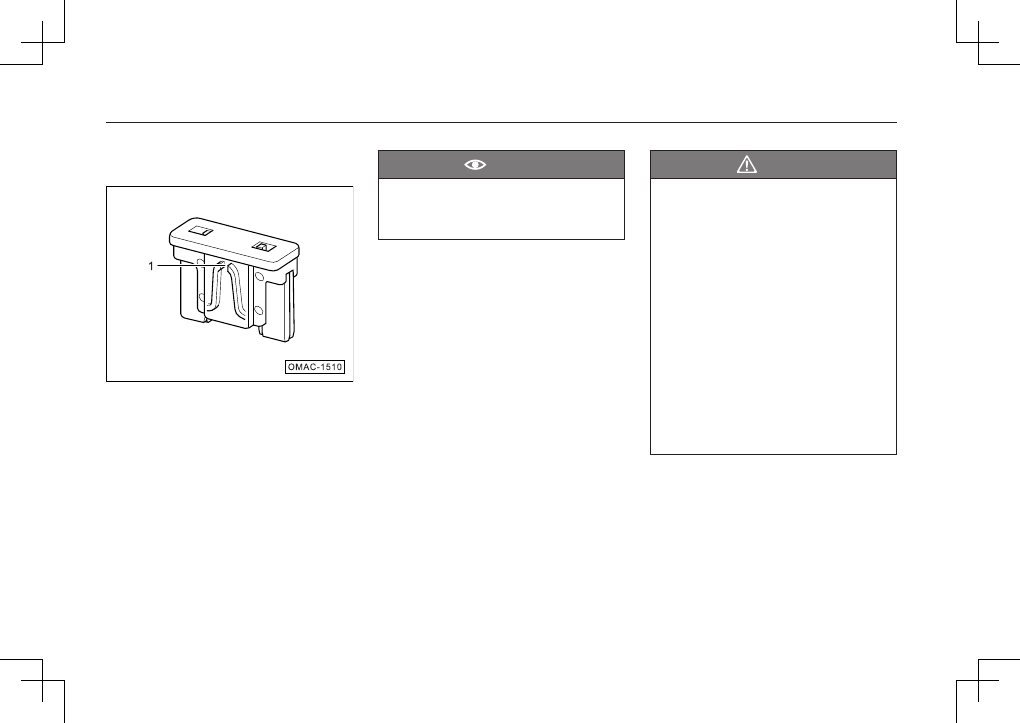

保险丝熔断



- 如保险丝已熔断，更换颜色和标识

均相同的新保险丝（建议到本公司
汽车销售店进行更换）。
