4.2. Замена рычага переключения коробки передач

Данную операцию можно выполнить двумя способами:
a. - при коробке передач, установленной на автомобиль.

b. - при коробке передач, снятой с автомобиля.

−

Для замены блока основания рычага

переключения передач "1" выполните
операции, приведенные в п. 4.1.

−

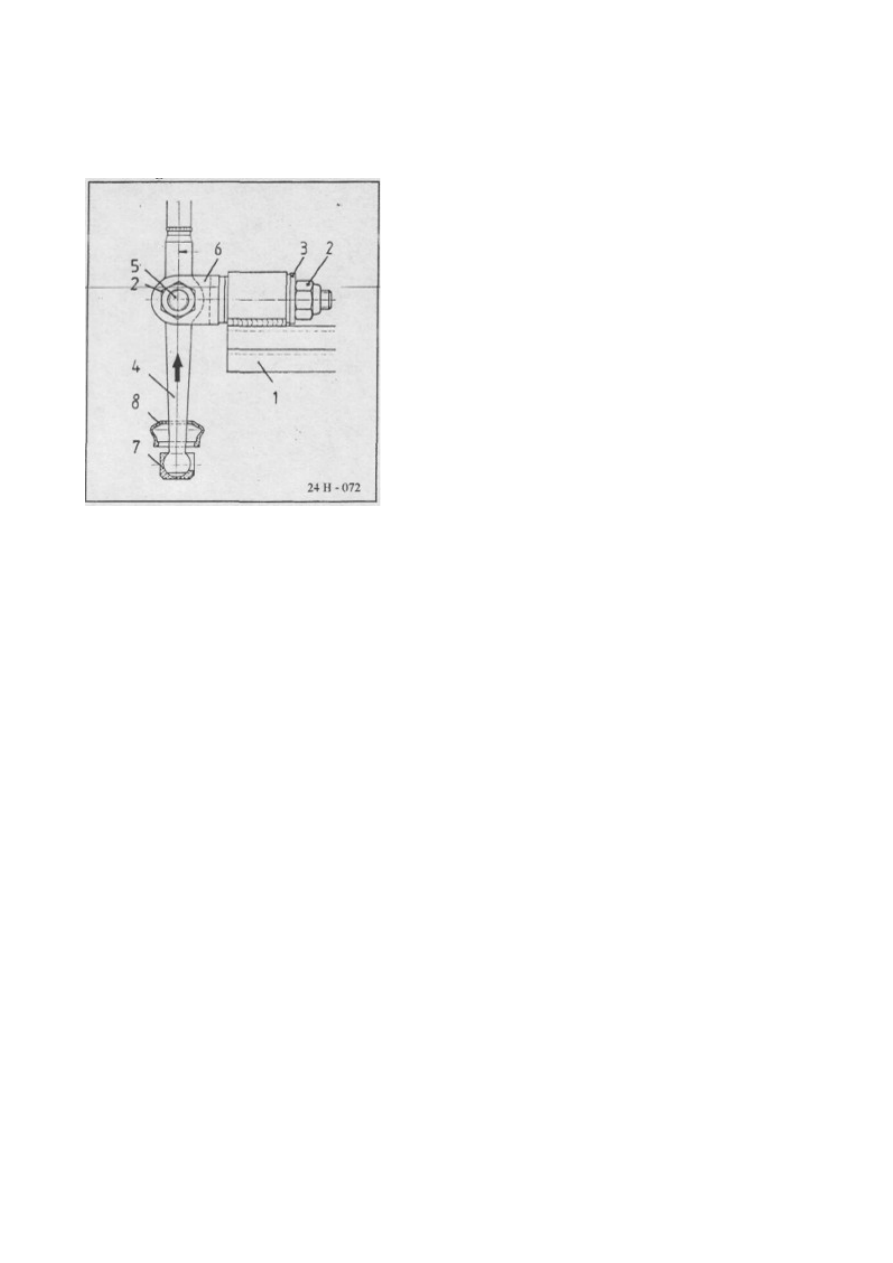

Открутите гайки "2" (M12x 1,25) и
снимите шайбу "3".

−

Снимите блок вилки и рычага с втулки
основания "1".

Если необходимо заменить только рычаг "4", то открутите гайку "2" (M12x

1,25) и винт вилки "5" с вилки "6".
Снимите рычаг "4" с вала, а затем извлеките станину "7" и гибкую трубку

"8".
Проверьте демонтированные части. Замените поврежденные, поцарапанные,

треснувшие и т.д. части.
Сборка выполняется в порядке, обратном демонтажу, при этом необходимо

учитывать следующее:
Перед сборкой цилиндрические соединения (втулка основания рычага

переключения передач, винт рычаг-вилка) и сферические соединения
(шпиндель рычаг-станина-рычаг), а также боковые поверхности втулок

необходимо смазать смазкой UM 170 LiCaPb2 с 3% MoS2.
Шайба "3" устанавливается во втулку.

Затягивайте гайки "2" так, чтобы не заблокировать цилиндрические
соединения, усилие крутящего момента должно быть меньше или равно 0,2

daNm.

ПРИМЕЧАНИЕ:
В ТОМ СЛУЧАЕ, ЕСЛИ АВТОМОБИЛЬ ОБОРУДОВАН ПРАВОСТОРОННЕЙ СИСТЕМОЙ РУЛЕВОГО

УПРАВЛЕНИЯ, РЫЧАГ 4 БУДЕТ ВРАЩАТЬСЯ В ПРОТИВОПОЛОЖНОМ НАПРАВЛЕНИИ,
ОТНОСИТЕЛЬНО ВРАЩЕНИЯ ПРИ ИСПОЛЬЗОВАНИИ ЛЕВОСТОРОННЕЙ СИСТЕМЫ РУЛЕВОГО

УПРАВЛЕНИЯ.

4.3. ПОРЯДОК ЗАМЕНЫ КРЫШКИ РЫЧАГА
Данную операцию также можно выполнять и на коробке передач, установленной

на автомобиль.

−

После отсоединения крышки рычага от коробки передач выполните

операции, приведенные в п. 4 (Демонтаж крышки коробки передач), п. 4.1
(Рисунок 24-H-056 и 24-H-057) и п. 4.2, и выполните следующее:

−

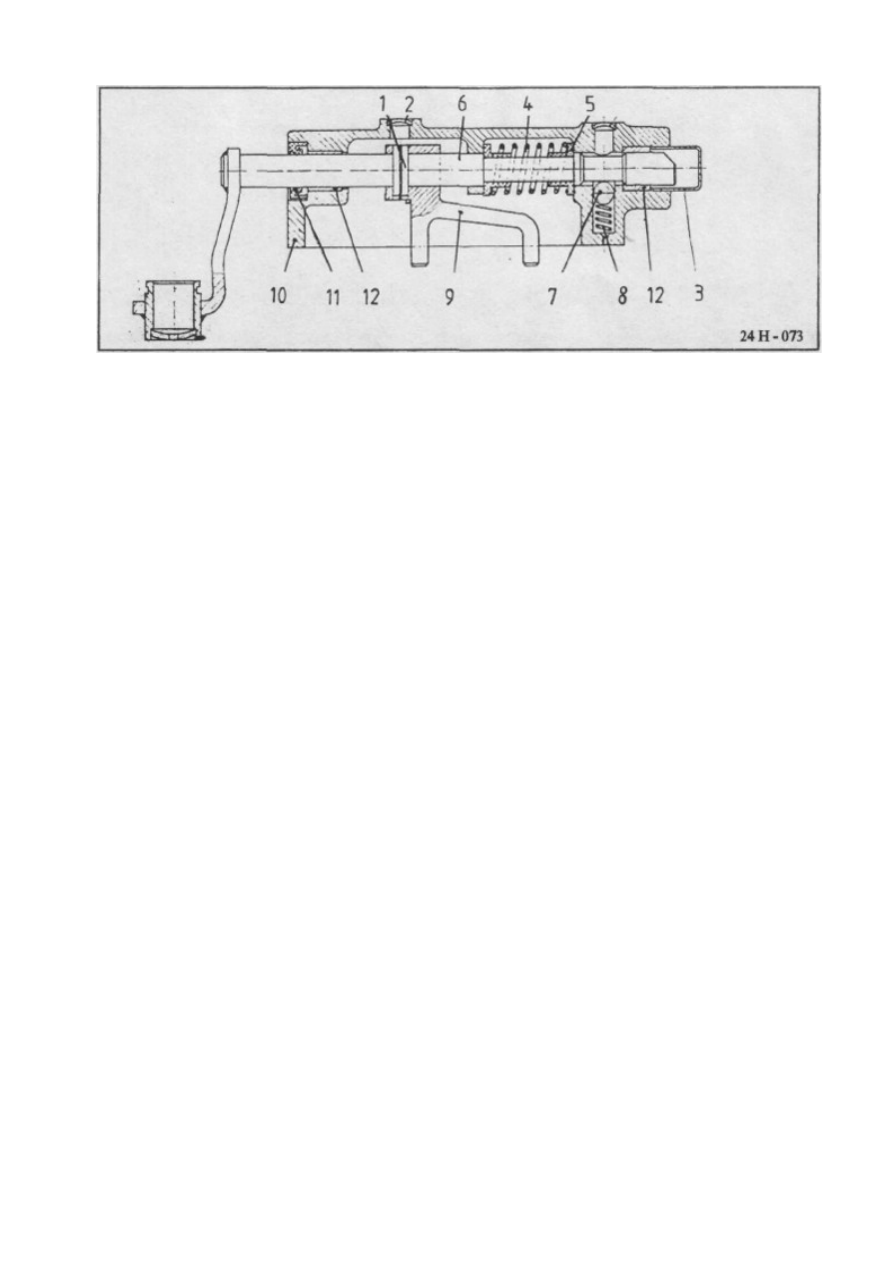

При помощи специального приспособления CV344 демонтируйте пальцы "1"
(G4x26 и E7x25), которые будут извлечены вместе с вкладышем "2".

−

Снимите крышку "3", ударяя по ней пластиковым молотком.

−

Нажмите на пружину "4" приспособлением, приведенным в Приложении 1,

извлеките два полукольца "5", отклоните пружину в другую сторону и
извлеките остальные кольца.

−

Через отверстие в крышке "3" нажмите на вал рычага "6" так, чтобы
отверстие освободилось. В данном отверстии располагаются шарик "7" и

стопорная пружина "8", которые выступают в качестве фиксатора
сцепления задней передачи.

−

Опять надавите на вал рычага "6" так, чтобы он вышел из штыря "9" и
крышки "10". Снимите манжету "11".

−

Проверьте зазор между валом рычага "6" во втулках "12" и крышкой.

−

При необходимости расфиксируйте втулки "12".

−

Проверьте демонтированные части и замените те из них, которые
растрескались или повреждены.

Сборка крышки рычага выполняется в следующем порядке:

−

смажьте втулки "12" маслом T90EP2 и установите их на место;

−

смажьте блок вала рычага "6" маслом T90EP2;

−

смажьте манжету "11" маслом T90EP2 и установите ее перед крышкой

рычага "10";

−

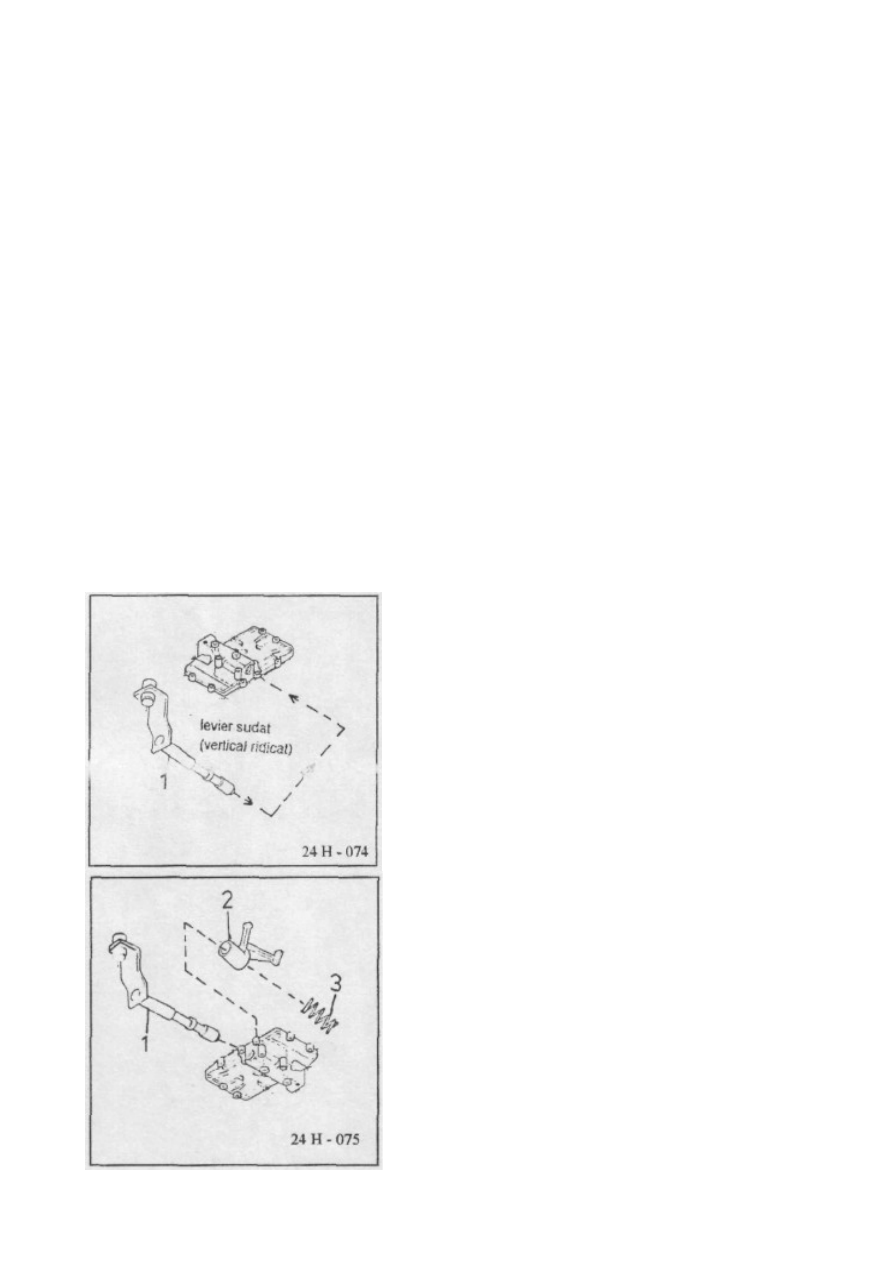

установите блок вала рычага "1" с
боковой пластиной на его торце

(эквивалентно положению подъема
сварного рычага на валу). Такое

положение необходимо для правильной
установки шарика и стопорной пружины;

−

на вал рычага "1" установите палец "2"

так, чтобы боковая пластина втулки была
направлена к внутренней части крышки;

−

сожмите пружину (примерно на 7 мм),
установите ее на место, подавайте блок

вала рычага вперед до тех пор, пока он
не пройдет через пружину "3", а его

боковая пластина не станет в отверстие,
установите шарик;

−

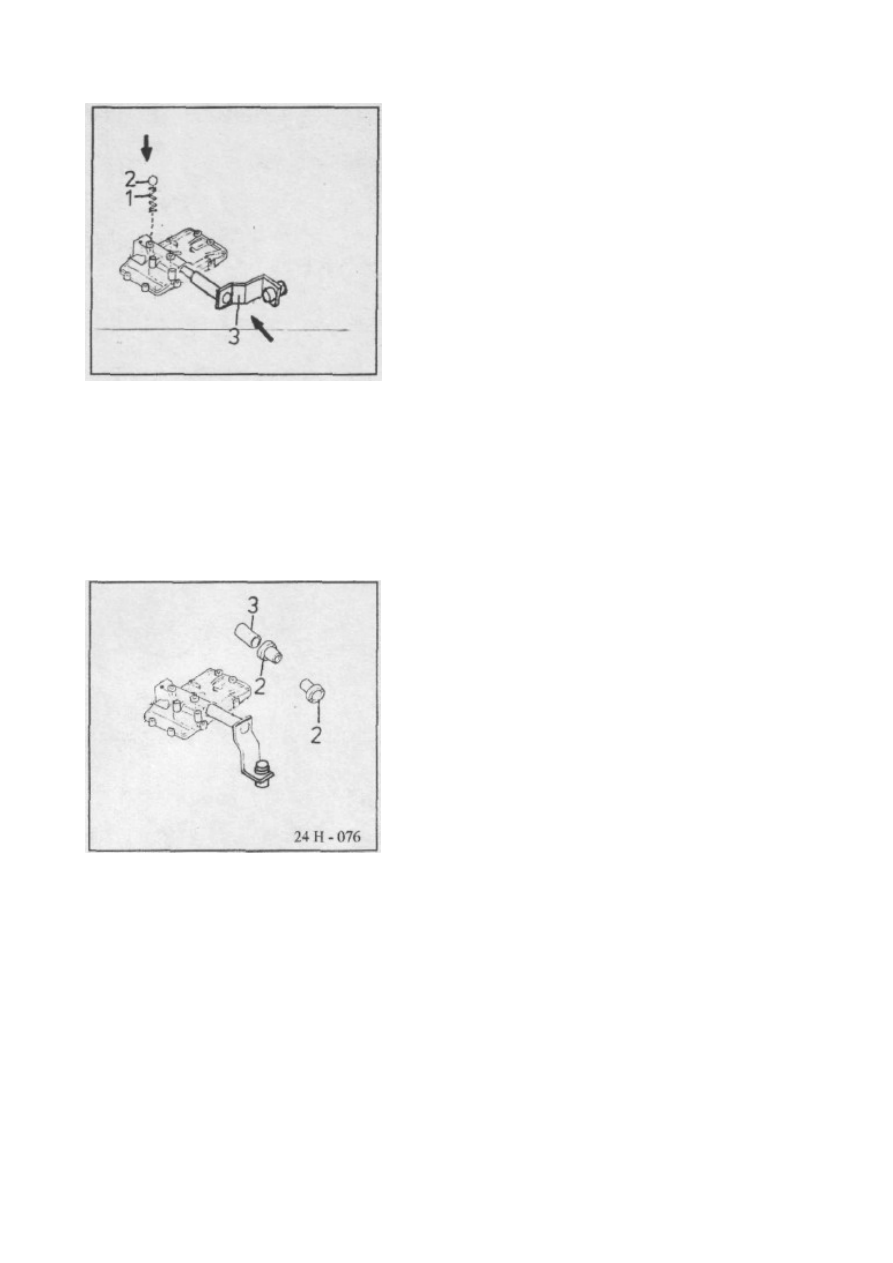

в отверстие установите стопорное кольцо

"1" и шарик "2", при этом одновременно
нажимайте на шарик "2" отверткой в

радиальном направлении и подавайте блок
вала рычага "3" в осевом направлении

так, чтобы его боковая пластина
соприкасалась с шариком "2", до тех

пор, пока шарик не станет в отверстие
полностью; вытащите отвертку и

продолжайте подавать блок вала рычага
до тех пор, пока он не выйдет из втулки

(примерно на уровень переднего края
крышки рычага);

−

проверните блок вала рычага на 180

0

 (в таком положении боковая

пластина вала должна располагаться вертикально вверх, а втулка рычага
- вертикально вниз);

−

совместите отверстие вала рычага с отверстием в пальце так, чтобы их
оси совпадали с осью отверстия в крышке;

−

при помощи приспособления 7828-4024 установите штифты в радиальном
направлении (штифты должны располагаться на 180

0

 относительно друг

друга);

−

при помощи приспособления, указанного в
Приложении 1, сожмите пружину "1"

примерно на 14 мм, чтобы установить
полукольцо "2"; отожмите пружину в

противоположную сторону и установите
остальные полукольца "2";

−

убедитесь в том, что блок вала рычага
стал в нормальное положение, для чего

подайте его рукой влево - вправо так,
чтобы он соприкоснулся с поверхностью;

−

при помощи пластикового молотка
установите крышку "3".

Смажьте вкладыши смазкой FIXAMED M28 и

установите их на место в крышке рычага.

4.4. Порядок замены крышки вилок

Данную операцию также можно выполнять и на коробке передач, установленной
на автомобиль.

Выполните операции по демонтажу крышки коробки передач (п. 4), демонтажу
рычага переключения передач (п. 4.2) и крышки рычага (п. 4.3).

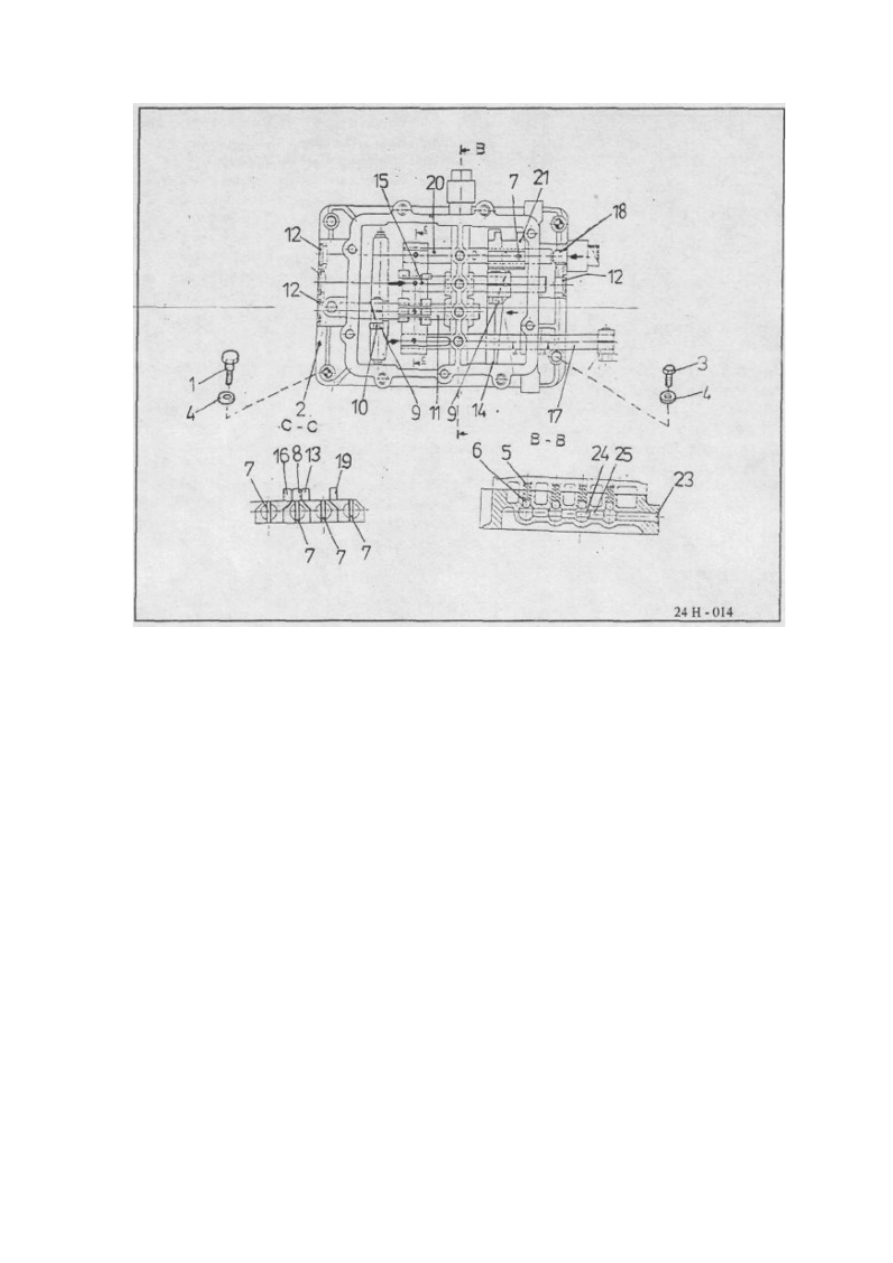

Открутите винты "1", фиксирующие крышку "2" на корпусе коробки, и винты
"3", снимите шайбы "4".

−

Извлеките стопорное кольцо "5" и шарики "6", фиксирующие передачи.

−

При помощи приспособления BVI 31B извлеките гибкие штифты "7"
(фиксирующие крышку IV-V передач).

−

Снимите проволоку, выкрутите винт "9" и снимите вилку "10" III-IV
передач.

−

При помощи специального пробойника слегка ударяйте по валу "11",
соблюдая направление, указанное стрелкой, для того, чтобы снять

компенсационную вставку "12".

−

Продолжайте до тех пор, пока головка рычага переключения передач "8" и

вилка "10" не сойдут с вала. При помощи приспособления BVI 31B
извлеките гибкие штифты "7" (фиксирующие крышку "13" I-II передач).

−

Снимите проволоку, выкрутите винт "9" и снимите вилку "14" I-II
передач.

−

При помощи специального пробойника слегка ударяйте по валу "15",
соблюдая направление, указанное стрелкой, для того, чтобы снять

компенсационную вставку "12". Снимите головку переключения передач,
вилку "14" и вал "15".

−

Извлеките гибкие штифты "7" (фиксирующие крышку "16" вала "17" V
передачи).

−

Извлеките вал "17", ударяя по нему в направлении, указанном стрелкой.

−

Демонтируйте прерыватель задней передачи "18".

−

При помощи приспособления BVI 31B извлеките гибкие штифты "7"
(фиксирующие головку выбора задней передачи "19" на валу "20").

−

При помощи приспособления BVI 31B извлеките гибкие штифты "7"
(фиксирующие зубчатую передачу рычага "21" на валу "20").

−

Ударяя по валу задней передачи "20" в направлении, указанном стрелкой,

снимите компенсационную вставку "12" и демонтируйте: головку выбора
задней передачи "19", зубчатую передачу рычага "21" и вал "20".

−

Снимите вставку "23", а затем - предохранительные гайки "24" и "25".

−

С крышки вилок "2" снимите кольца "22",
использующиеся для уплотнения вала "17"

V передачи.

ПРИМЕЧАНИЕ: ОЧИСТИТЕ ДЕМОНТИРОВАННЫЕ ЧАСТИ ОТ ГРЯЗИ, ПЫЛИ И ПРОВЕРЬТЕ ИХ.

−

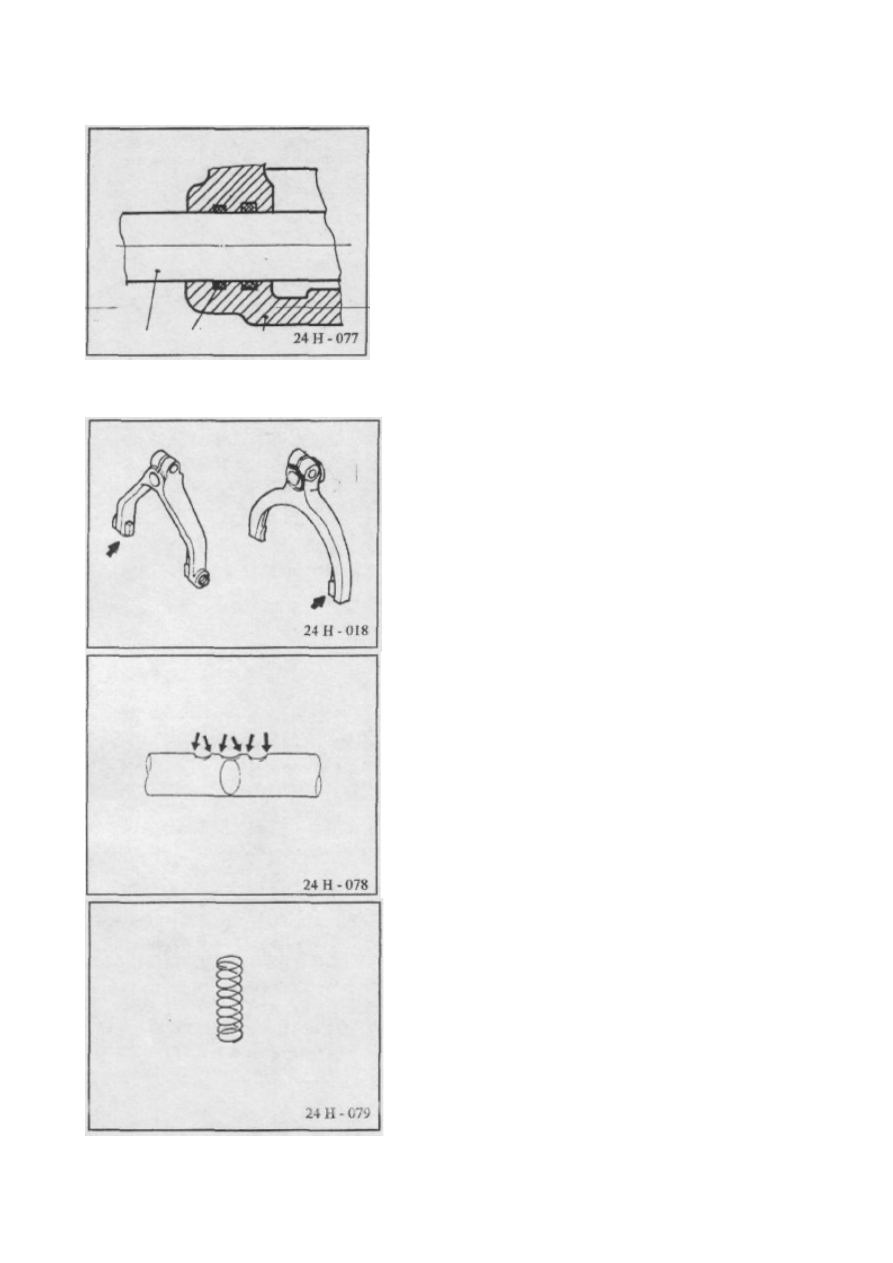

Проверьте поверхность вилок,
контактирующую с соединительной

манжетой, на износ.

−

Проверьте состояние углубления для
зубцов на валах вилок.

−

Проверьте состояние стопорных пружин.
