Brilliance M2 Junjie. Руководство по ремонту - часть 1





ОБЩИЕ СВЕДЕНИЯ -

Пользование руководством

ПОЛЬЗОВАНИЕ РУКОВОДСТВОМ

ИНСТРУКЦИИ ПО РЕМОНТУ И
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Это Руководство содержит объяснения и т.п., касающиеся
процедур   проверки, технического обслуживания, ремонта и
эксплуатации рассматриваемых моделей. Заметим, однако,
что для двигателя и узлов, относящихся к трансмиссии, это
Руководство охватывает только проверки и регулировки на
автомобиле, а также операции снятия и установки главных
компонентов.
Для подробной информации, касающейся контроля,
проверки, регулировки, разборки и сборки двигателя,
коробки  передач и

 основных компонентов после

того, как они были сняты с автомобиля, обращайтесь,
пожалуйста, к отдельным руководствам, охватывающим
двигатель и трансмиссию.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

" Технические операции на автомобиле" - это выполнение
процедур проверки и регулировки особенно важных узлов и
систем, относящихся к конструкции автомобиля, а также
технического обслуживания и эксплуатации, но при этом и
другие проверки (ослабление крепления деталей, люфты,
трещины, повреждение и т.д.) также должны быть
выполнены.

КОНТРОЛЬ (ПРОВЕРКА)

Под этим заголовком представлены процедуры контроля и
проверки, которые должны выполняться с применением
специальных инструментов и измерительного инструмента,
и собственных ощущений, но при этом при выполнении
операций технического обслуживания всегда должны
выполняться также и визуальные проверки.

ОПРЕДЕЛЕНИЕ ТЕРМИНОВ

НОМИНАЛЬНОЕ ЗНАЧЕНИЕ

Определяет значение, используемое как номинал для
оценки качества проверяемой детали или узла в сборе, или
значение, до которого деталь или узел в сборе должны
быть откорректированы и отрегулированы.

ПРЕДЕЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ

Показывает условие для оценки качества инспектируемых
детали или узла в сборе и величины максимальных и
минимальных значений, внутри которых деталь или узел в
сборе должны функционально или принудительно
удерживаться. Это есть значение, установленное вне
пределов номинальной величины.

РЕКОМЕНДОВАННАЯ ВЕЛИЧИНА
(СПРАВОЧНАЯ)

Определяет значение величины до начала работы (даётся
для того, чтобы облегчить операции сборки и регулировки,
так что они могут быть выполнены за более короткое время).

ВНИМАНИЕ

Определяет предоставление работнику жизненно важной
информации во время выполнения операций технического
обслуживания для того, чтобы избежать возможности
получения работником травмы или повреждения деталей,
или снижения у элемента или автомобиля функциональной
характеристики и т.п.

МОМЕНТЫ ЗАТЯЖКИ

Моменты затяжки, приведённые в данном Руководстве,
представляют собой базовое значение с допуском

±

 10%,

кроме указанных ниже случаев, когда даются верхний и
нижний пределы момента затяжки.
(1) Допуск базового значения меньше, чем

±

 10%.

(2) Используются специальные болты или им подобный

крепёж.

(3) Используются специальные методы затяжки.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБЩИЕ СВЕДЕНИЯ -

Пользование руководством

СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Перечисленные ниже аббревиатуры используются в этом Руководстве для классификации типов моделей.

2000: Обозначает модели, оснащённые бензиновым двигателем с рабочим объёмом 2000 см

3

 (4G63).

MPI: Обозначает систему распределённого  впрыска или двигатель, оснащённый системой распределенного впрыска.
SOHC: Обозначает двигатель с одним верхним распределительным валом или модели, оснащённые таким двигателем.
МКПП: Обозначает механическую коробку перемены передач или модели, оснащённые механической коробкой
перемены передач.
АКПП: Обозначает автоматическую коробку передач или модели, оснащённые автоматической коробкой передач.
А/С: Обозначает воздушный кондиционер.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБЩИЕ СВЕДЕНИЯ -

Пользование руководством

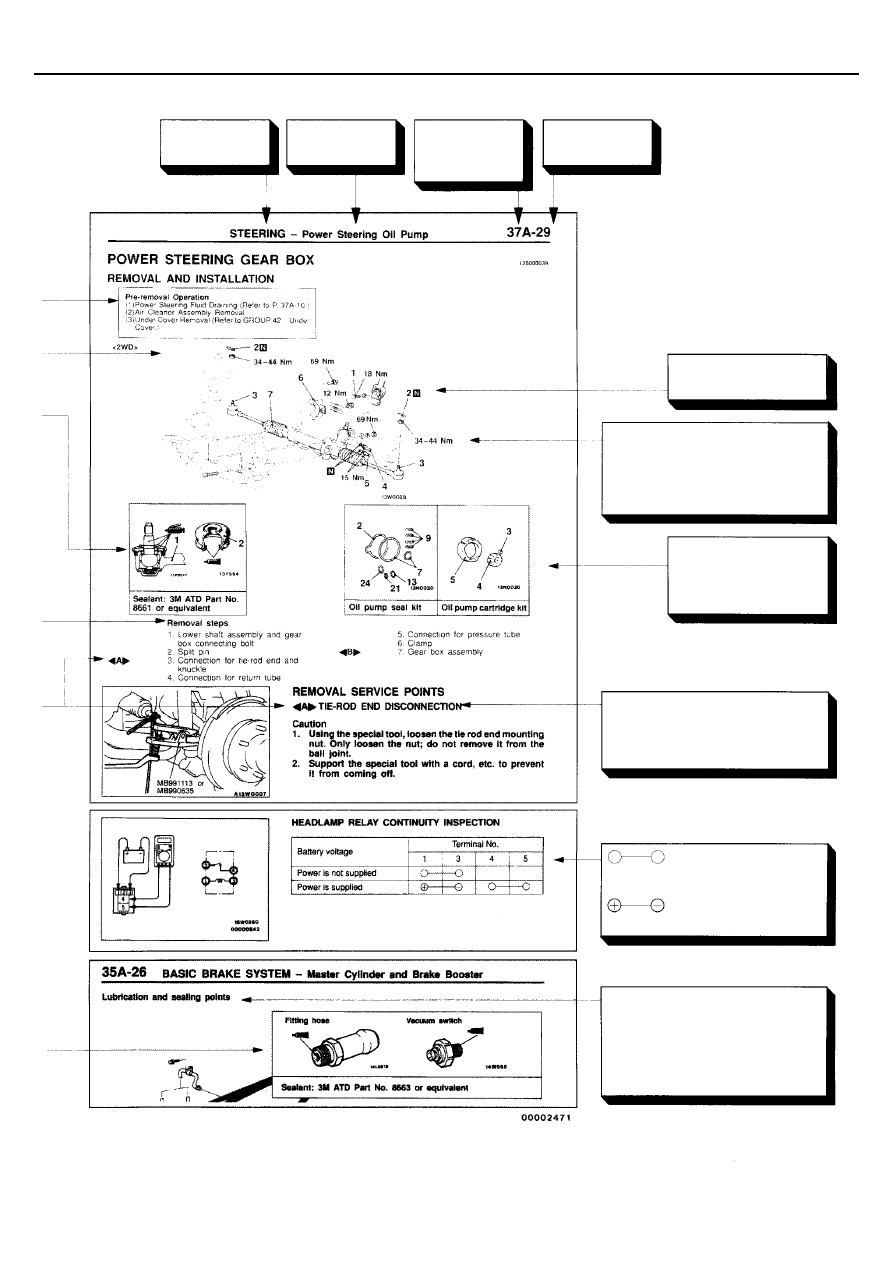

ОБЪЯСНЕНИЯ ПО СОДЕРЖАНИЮ РУКОВОДСТВА

Перечислены операции, которые
необходимо выполнить перед началом
работ в текущем разделе, и операции,
которые необходимо выполнить после их

В начале каждого раздела помещен
рисунок, позволяющий пользователю
лучше понять, как выглядят описанные
узлы и детали при сборке.

Специальные символы указывают места
смазки.

Операции по обслуживанию и ремонту
Под рисунком помещаются пронумерованные списки,
указывающие последовательность выполнения
операций по обслуживанию и ремонту

  Последовательность снятия деталей и узлов:

Номера деталей и узлов соответствует их номеру
на рисунке и указывают последовательность их
снятия.

  Последовательность разборки узлов:

Номера деталей и узлов соответствует их номеру
на рисунке, и указывают последовательность
разборки.

  Последовательность установки деталей и узлов:

Указывается отдельно, если установка не
возможна в обратной снятию последовательности.
Не приводится, если установка возможна в
обратной снятию последовательности.

  Последовательность сборки узлов:

Указывается отдельно, если сборка не возможна в
обратной разборке последовательности. Не
приводится, если сборка возможна в обратной
разборке последовательности.

Консистентная смазка

(если специально не указывается  тип и
марка применяется универсальная смазка)

Герметик или клей

Тормозная жидкость или масло для
автоматических трансмиссий (ATF)
Моторное масло, трансмиссионное масло
или компрессорное масло (конд-р)
Самоклеющаяся лента или
бутилкаучуковая лента

Классификация основных операций по разборке и сборке
Основные наиболее сложные и ответственные операции по разборке и сборке, а
также снятию и установке
, связанные с применением  специальных приемов и
инструментов, необходимостью контроля номинальных величин соответствующих
характеристик и т.п. группируются в отдельный раздел и подробно объясняются.

Указывает на наличие специальных операций, требующих особого внимания при снятии и разборке.
Указывает на наличие специальных операций, требующих особого внимания при установке и сборке.

Символы, обозначающие места нанесения смазки,
герметика и клея

Места нанесения смазки, герметика и клея
указываются с использованием символов на
рисунках, или на следующих за рисунками
страницах, особенности применения смазки,
герметика и клея (самоклеющийся ленты)
описываются.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБЩИЕ СВЕДЕНИЯ -

Пользование руководством

Название следующей за
страницей с рисунком страницы,
на которой  приводится
информация о местах
применения смазки и клея или
герметика

Указывает на наличие
замкнутой цепи между
тестируемыми выводами
Указывает выводы, к
которым подается
напряжение от аккумулятора

Указаны основные операции,
требующие повышенного внимания,
важные моменты по снятию,
установке, разборке и сборке

Изображен ремонтный
набор или комплект
деталей (только очень
часто используемые
детали).

Указывает момент затяжки.
Для болтов и гаек, момент затяжки
которых не указан, смотрите
«Таблицу стандартных моментов
затяжки».

Указывает детали
одноразового
применения.

Указывает

название главы

Указывает
название
параграфа

Указывает
номер главы

Указывает №
страницы

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И
СИСТЕМ

Поиск неисправностей в электронных системах управления, для которых может быть использован прибор X-431, следует
базовой блок-схеме, описанной ниже. Более того, даже в системах, для которых прибор X-431 не  может быть использован,
часть этих систем ещё следуют этой блок-схеме.

СОДЕРЖАНИЕ РАЗДЕЛА "ПОИСК НЕИСПРАВНОСТЕЙ"

1.СТАНДАРТНЫЙ ПУТЬ ДИАГНОСТИКИ ПРИ ПОИСКЕ НЕИСПРАВНОСТЕЙ

Разделы поиска неисправностей следуют основному алгоритму диагностики, приведенному ниже. Если алгоритм
диагностики отличается от показанного ниже или требуется дополнительное объяснение, то детали таких отличий или
особенностей также будут перечислены.

Метод диагностики

2. ПРОВЕРКА РАБОТЫ СИСТЕМЫ (УЗЛА) И ПРОВЕРКА НАЛИЧИЯ ПРИЗНАКОВ

НЕИСПРАВНОСТИ

Если проверка признаков неисправности затруднена, то показываются процедуры выполнения  проверочной операции и
проверка признаков неисправности.

3. ФУНКЦИЯ ДИАГНОСТИКИ

Перечисляются детали, отличающиеся от приведённых в параграфе ( подразделе ) "Функция диагностики" на следующей
странице.

Сбор информации от клиента

Проверка наличия признака неисправности

Считайте код неисправности

Считайте код неисправности

После того как Вы запишите код
неисправности, сотрите коды
неисправности из памяти
электронного блока управления

Перепроверьте наличие признака

неисправности

Считайте коды неисправности

Обратитесь к «Таблице поиска
неисправностей по их признакам»
соответствующей главы (системы)

Обратитесь к «Таблице кодов неисправности»
соответствующей главы (системы)

Периодически возникающие неисправности
(См. стр. 00 – 12)

Не повторяется

Повторяется вновь

Нет кодов
неисправности или
связь с X-431

невозможна

Высвечивается код
неисправности

Высвечивается код
неисправности

Нет кода
диагностики

Нет кода

неисправности

Высвечивается код

неисправности

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

4. ТАБЛИЦА КОДОВ НЕИСПРАВНОСТИ

5. МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТИ ПО КОДАМ НЕИСПРАВНОСТИ

Описывают методики проверки, соответствующие каждому коду неисправности. (См. стр. 00-9 - Последовательность
проверки для обнаружения неисправностей
).

6. ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

В том случае, когда MUT-II показывает отсутствие кодов неисправностей, а признаки неисправности проявляются, то
неисправность можно обнаружить при помощи этой таблицы.

7. МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТИ ПО ИХ ПРИЗНАКАМ

Описывают методики поиска неисправности в соответствии с указанными в таблице кодами неисправности (См. стр. 00-9
Последовательность проверки для обнаружения неисправностей).

8.

СПРАВОЧНАЯ ТАБЛИЦА ДАННЫХ (DATA LIST)

В этой таблице представлены контрольные величины и нормальные значения параметров в качестве справочного
материала.

9. ПРОВЕРКА НА ВЫВОДАХ РАЗЪЕМА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ

В этой таблице представлены номера выводов, объекты проверки и номинальные значения в качестве справочного
материала.

10. МЕТОДИКА ПРОВЕРКИ С ИСПОЛЬЗОВАНИЕМ ОСЦИЛЛОГРАФА (МОТОР-ТЕСТЕРА)

В случае, если это необходимо, приведены методики проверки с использованием осциллографа.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

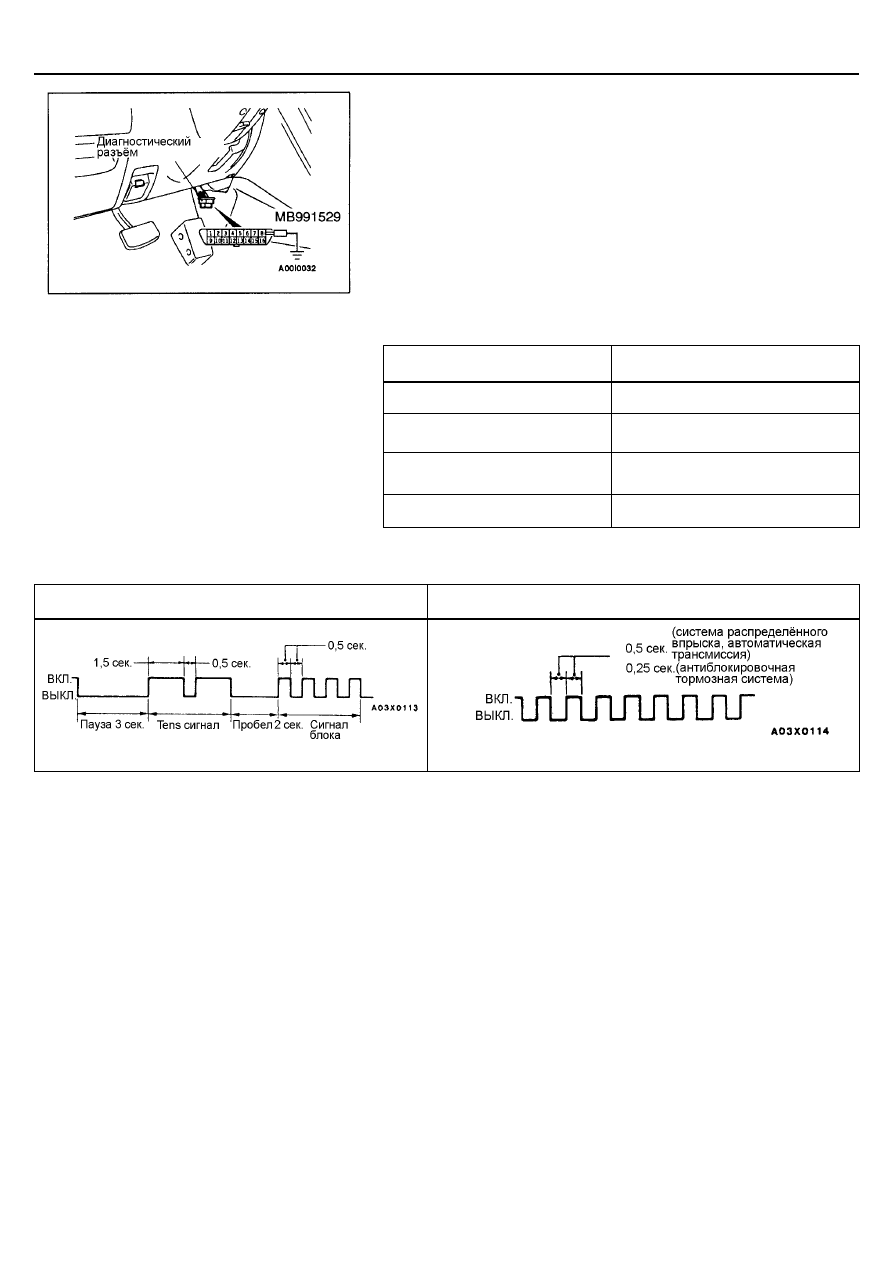

ПРИ ИСПОЛЬЗОВАНИИ КОНТРОЛЬНОЙ ЛАМПЫ

1.

Используйте специальное приспособление для заземления вывода
№1 (диагностический контрольный вывод) диагностического разъёма.

2.

Для проверки системы ABS ( Антиблокировочная тормозная система )
снимите реле клапана.
Примечание:
при снятии реле клапана контрольная лампа продолжает светиться,
если имеется неисправность в системе ABS.

3.

Выключите зажигание.

4.

Считайте диагностический код неисправности путём наблюдения за
тем, как мигает контрольная лампа.

Применяемые системы

Наименование системы

Название контрольной лампы

Система распределенного
впрыска топлива (MPI)

Контрольная лампа индикации
неисправности двигателя

Автоматическая коробка
передач (АКПП)

Контрольная лампа нейтрального
положения

Антиблокировочная система
тормозов (ABS)

Контрольная лампа системы ABS

Система противоскольжения

Контрольная лампа отключения
системы противоскольжения

Индикация диагностического кода
контрольной лампой

Код неисправности № 24

Отсутствие кода неисправности*

ПРИМЕЧАНИЕ
*: даже при нормальном состоянии системы ABS снятие реле электромагнитного клапана вызывает появление кода № 52.

МЕТОД СТИРАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ ПРИ ИСПОЛЬЗОВАНИИ X-431

Подсоедините X-431   к  диагностическому разъему и сотрите код неисправности из памяти электронного блока управления.
Внимание
Перед подключением и отключением X-431     необходимо выключить зажигание.

КОГДА ПРИБОР X-431     НЕ ИСПОЛЬЗУЕТСЯ

(1) Выключите зажигание.
(2) Снимите провод с клеммы (-) аккумулятора на 10 сек. или больше. Затем вновь подсоедините его.
(3) После прогрева двигателя дайте ему поработать на холостом ходу около 15 минут.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

00-10

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
РАЗЪЕМОВ

Выключайте зажигание при соединении/ отсоединении разъёмов и
включайте зажигание во время измерений, если нет других,
противоположных инструкций.

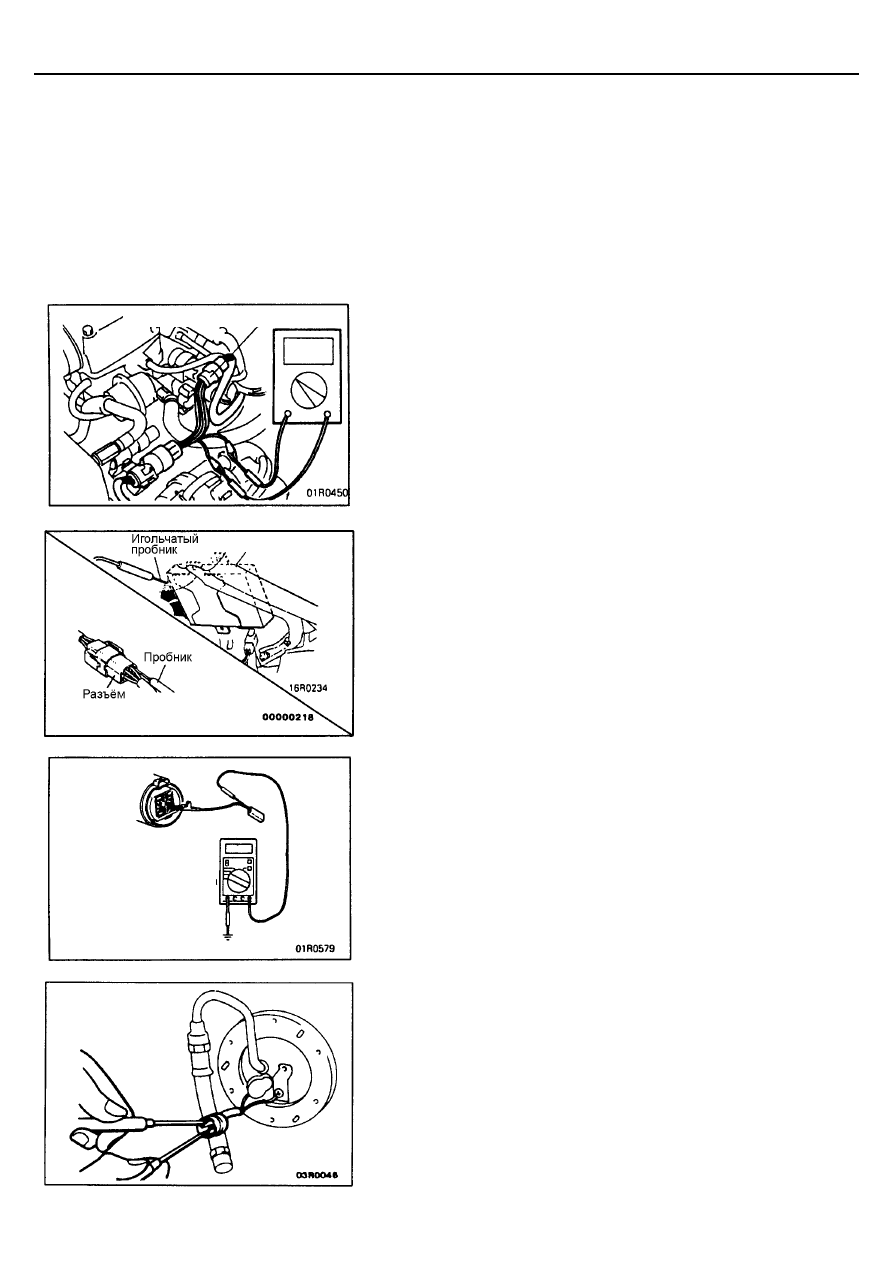

ЕСЛИ ПРОВОДИТСЯ ПРОВЕРКА С СОЕДИНЁННЫМ
РАЗЪЁМОМ (С ЭЛЕКТРИЧЕСКОЙ ЦЕПЬЮ В ЗАМКНУТОМ
СОСТОЯНИИ)
Влагозащищенные разъемы

Обеспечьте использование специального инструмента (измерительного
жгута проводов). Никогда не вставляйте пробник со стороны жгута
проводов, поскольку это снижает водозащитные характеристики, и в
результате будет иметь место коррозия.

Обычные (невлагозащищенные) разъёмы

Проверьте разъём путём вставки пробника со стороны жгута проводки.
Заметим, что если разъём (электронного блока управления и др.) слишком
мал, чтобы допустить введение пробника, последний не должен
вставляться с применением силы; используйте для проверки специальный
инструмент (игольчатый пробник).

ЕСЛИ ПРОВЕРКА ПРОВОДИТСЯ С РАЗЪЕДИНЁННЫМ
РАЗЪЁМОМ
(Когда проводится проверка части разъёма "мама")

Используйте специальный инструмент (измерительный провод из
комплекта принадлежностей, обеспечивающий контактное давление на
выводах разъёма).
Используется специальный измерительный провод, который находится в
комплекте принадлежностей.
Никогда не прилагайте усилий при подсоединении щупа, так как это может
привести к повреждению контакта.

(Когда проводится проверка части разъёма "папа")

Прикоснитесь щупом непосредственно к выводу.
Внимание
Необходимо очень внимательно проводить эту проверку, чтобы не
допустить короткого замыкания выводов. Короткое замыкание
выводов может привести к повреждению цепей внутри электронного
блока управления.

Измерительный жгут проводов

Измерительный провод,
обеспечивающий контактное
давление на выводах
разъёма

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..       1      2     ..
