Smart 2012. Audio system navigation, multimedia. Manual - part 1

Audio system navigation/multimedia operating system

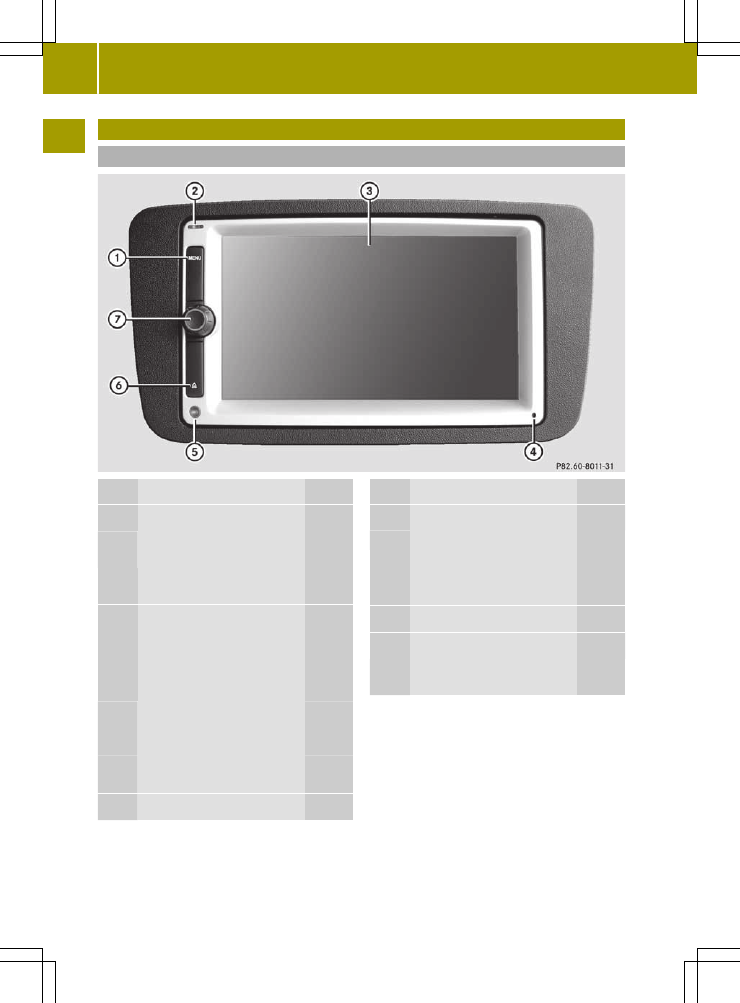

Overview

Function

Page

: t button

Press briefly: calls up the

main menu

10

Press and hold: calls up

the audio settings menu

10

; LED

64

Lit blue: Bluetooth

®

device (mobile phone,

audio equipment) is

connected
Flashing blue: Bluetooth

®

connection is being

established
Unlit: no Bluetooth

®

device is connected

= Touch screen

11

Function

Page

? Microphone

Telephone operation

66

Voice commands in

navigation

57

Dynamic Noise Covering

94

A Brightness sensor

23

B þ button

Moving the front panel up/

down

10

8

Audio system navigation/multimedia operating system

>>

At

ag

lance.

Function

Page

C Briefly pressing the

control knob:
• switches on audio system

navigation/multimedia

17

• mutes the audio/video

source or the current

navigation announcement

18

Pressing and holding the

control knob:
• switches off audio

system navigation/

multimedia

17

Turning the control knob:
• adjusts the volume

18

Audio system navigation/multimedia operating system

9

>>

At

ag

lance.

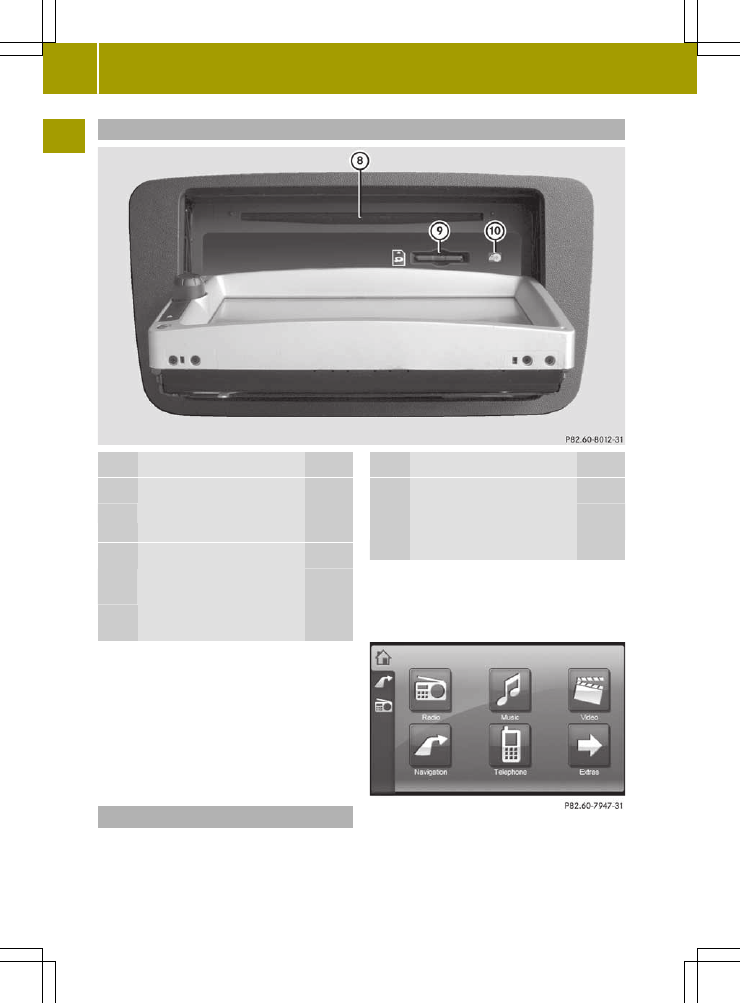

Moving the front panel up/down

Function

Page

D Disc slot

• Insert CDs/DVDs

82

• Remove CDs/DVDs

82

E SD/MMC memory card slot

• Insert SD/MMC memory

cards

83

• Remove SD/MMC memory

cards

83

Function

Page

F Eject button

82

Lit orange: CD/DVD is

inserted
Unlit: no CD/DVD inserted

X

To move the front panel down: press

button B.

X

To move the front panel up: press button

B again.

i

The front panel moves up again

automatically after one minute.

t

t button

You can call up the main menu or the audio

settings menu using this button.

X

To call up the main menu: press the

t button briefly.

Main menu

10

Audio system navigation/multimedia operating system

>>

At

ag

lance.

The following functions can be selected

from the main menu:

Selection Step

Radio

Radio

Switches on radio mode

(

Y

page 76)

Music

Music

Calls up the music main

menu (

Y

page 86)

Video

Video

Calls up the video main

menu (

Y

page 98)

Navigati

Navigati

on

on

Switches on navigation

mode (

Y

page 31)

Cell

Cell

phone

phone

Calls up the telephone menu

(

Y

page 72)

Extras

Extras

Calls up the picture viewer

(

Y

page 105)

or
Selecting general settings:

R

Audio settings

(

Y

page 93)

R

Volume settings

(

Y

page 22)

R

Screen settings

(

Y

page 23)

R

Clock settings

(

Y

page 24)

R

System settings

(

Y

page 25)

X

To call up the audio settings menu: press

and hold the t button.

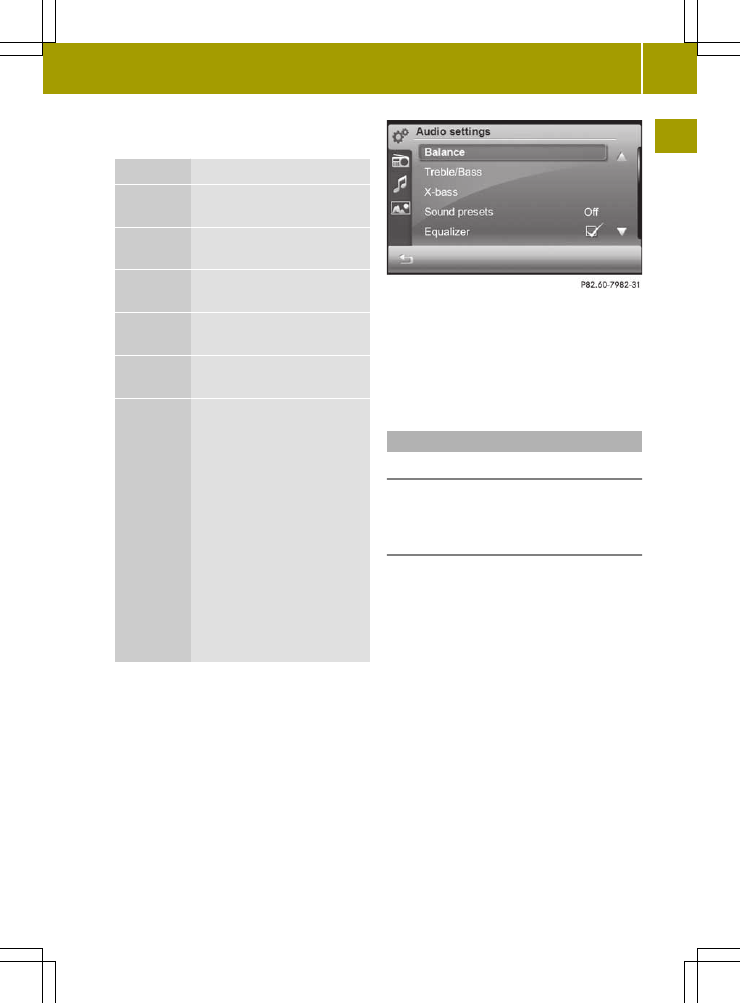

Audio settings menu

The setting options for

Balance

Balance

,

Bass/

Bass/

Treble

Treble

and

X-bass

X-bass

can be found in the

"Sound settings" section (

Y

page 18).

Further setting options are described in

the "Audio settings" section (

Y

page 93).

Touch screen

General notes

Wearing polarized sunglasses may impair

your ability to read the display.

Cleaning instructions

The display must be switched off and cooled

down before you start cleaning. Clean the

display screen, when necessary, with a

commercially available microfiber cloth

and cleaning agent for TFT/LCD displays.

Then, dry the surface with a dry microfiber

cloth.
Do not use any alcohol-based thinners,

gasoline or abrasive cleaning agents.

These could damage the display surface. Do

not apply pressure to the display surface

when cleaning it, as this could cause

irreversible damage.

Audio system navigation/multimedia operating system

11

>>

At

ag

lance.

Overview

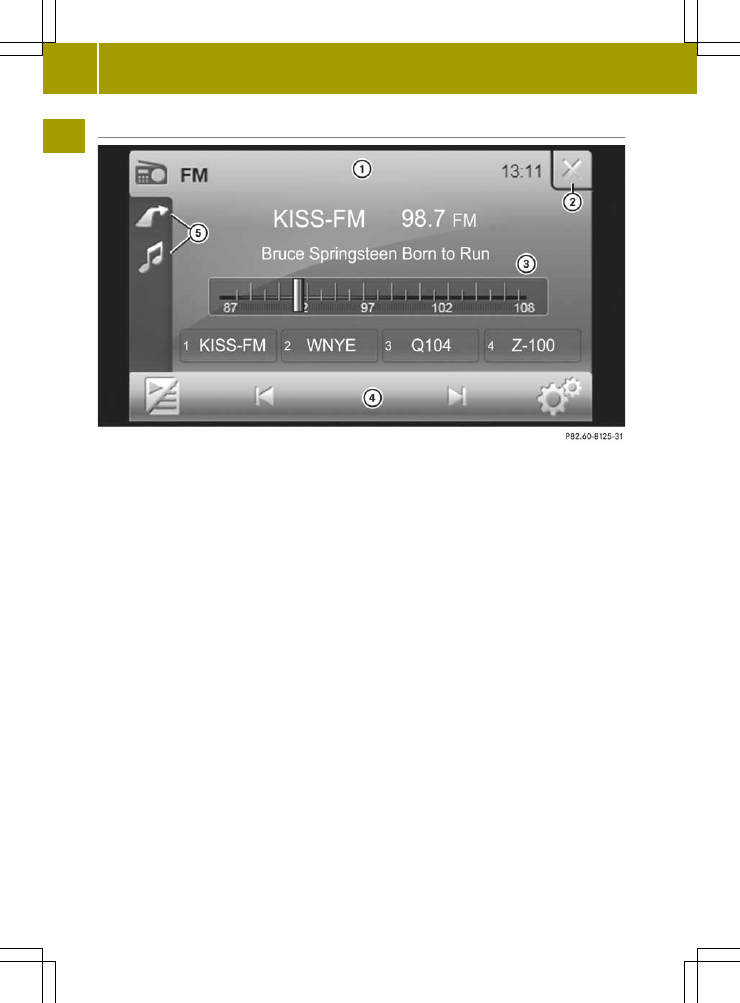

Example: radio display
:

Status bar

;

To switch radio mode off

=

Display/selection window

?

Radio menu bar

A

Icon bar showing the activated functions for fast switching

Status bar : shows the time and the current settings for radio operation.
You can switch off radio operation by clicking closing button ;.
Display/selection window = shows:

R

the station name and the station frequency (line 1)

R

the radio text as scrolling text (line 2)

R

the waveband (line 3)

R

the assignment of the first four presets (line 4)

i

The radio text is switched off in the standard setting. Switching radio text on/off

(

Y

page 81).

Radio menu bar ? allows you to operate the different radio functions.
Icon bar A shows which other functions are currently activated. In the example, these

are navigation and music mode. Pressing one of the symbols switches to the corresponding

mode.

12

Audio system navigation/multimedia operating system

>>

At

ag

lance.

Important menu functions

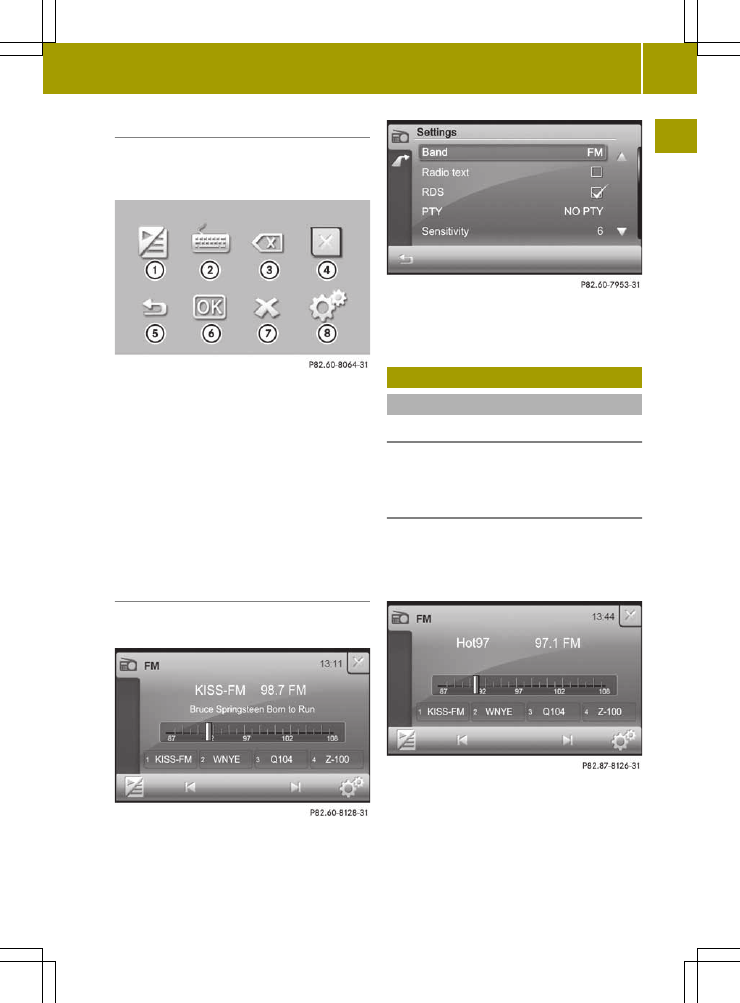

The following illustration shows important

symbols that are shown in many menus and

can be selected by pressing.

:

To switch between a preset/list and the

playback display

;

To call up the search menu

=

To delete a character or an entry

?

To switch off the currently selected

function

A

To call up the next higher menu level

B

To confirm an entry

C

To cancel a function

D

To call up the settings menu

Selecting a function

You would like to call up the radio settings,

for example, in the radio display.

X

Press the d symbol.

The radio settings menu appears.
You hear a clicking sound. You can set the

volume of the click (

Y

page 23).

X

Press & to call up the radio display

again.

Operation
Example of operation

Initial situation

You would like to store your preferred

radio station in the station presets.

Switching to radio mode

X

Press

Radio

Radio

in the main menu

(

Y

page 10).

The radio display appears. You will hear

the station currently selected.

Operation

13

>>

At

ag

lance.

Selecting a station

X

Press û or ü in the radio menu.

The needle jumps left or right in the

waveband and stops at the next station

with adequate reception.

X

Repeat the operation step until the

desired station is selected.

Further setting options can be found in the

"Selecting a station" section

(

Y

page 77).

Storing a station

In the example, the station "big FM" is

selected and you would like to store this as

preset position

11

in the station presets.

You can save your four favorite stations to

the first four preset positions in this way.

X

Press and hold preset position 1 until you

hear a confirmation tone.

:

Current station is stored at preset 1

Further setting options can be found in the

"Storing a station" section (

Y

page 78).

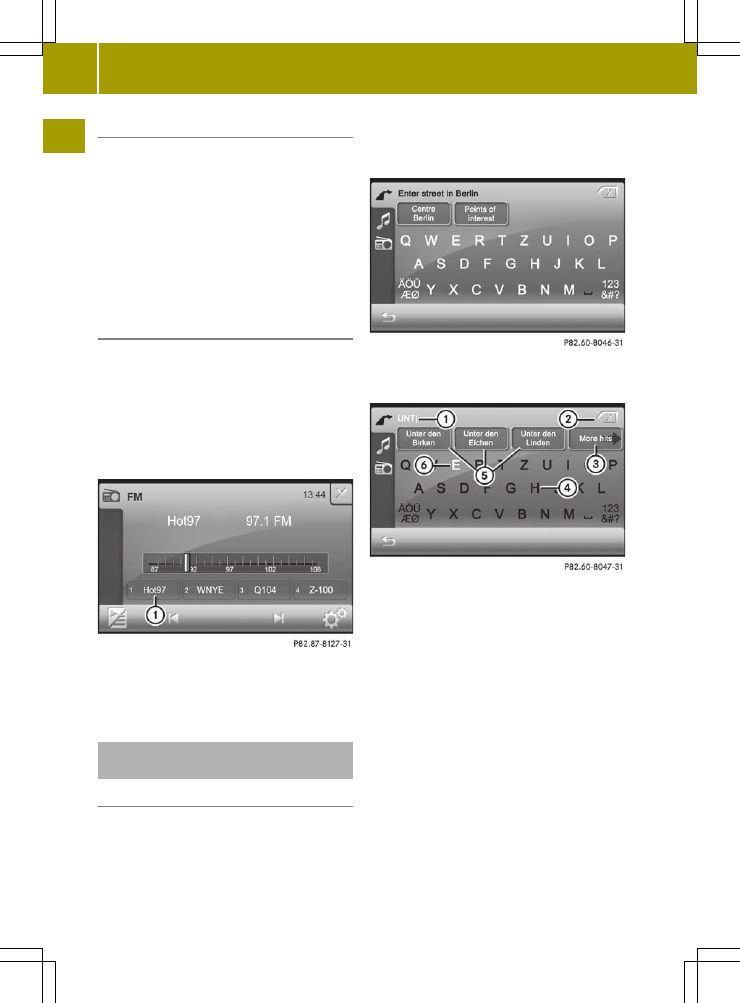

Entering characters in navigation

mode

Entering characters

The following sections explain character

entry for the example of entering the street

name

Unter den Linden

Unter den Linden

.

X

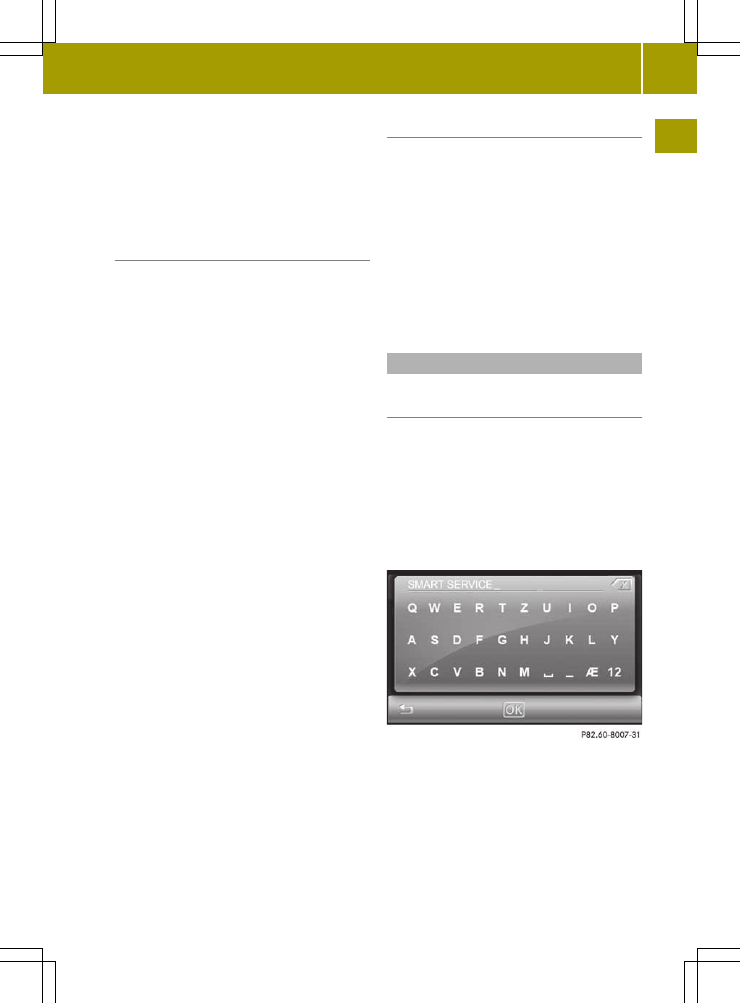

Call up the enter street menu

(

Y

page 35).

All letters are available in the menu.

X

Enter

UU

,

NN

,

TT

.

The letters are entered in entry line :.

:

Letters entered by the user

UNT

UNT

;

Deletes a character or an entry

=

Calls up all entries that match the

current user entry

?

Characters not currently available

A

First three entries matching the

current user entry

B

Characters currently available

First three entries A that best match the

current user entry are displayed. If the

entry you are searching for is shown, you

can select it.
All of the characters that have been entered

so far are shown in white, letters

UNT

UNT

:

in the example.
Characters that can be entered next B are

shown in white on the keyboard. The

characters available depend on what the

14

Operation

>>

At

ag

lance.

user has entered so far and the data

contained on the digital map. Characters

that are not available are shown in

black ?.
The

More hits

More hits

= option can be used to

switch to the list.

Further entry options

X

To delete a character: press symbol ;.

X

To delete an entry: press symbol ;

repeatedly until the entire entry has

been deleted.

X

To select a number/special character:

press

123&#?

123&#?

.

X

Select a number or special character.

X

Press

ABC

ABC

to return to entering letters.

X

To select an umlaut: press

ÄÖÜÆØ

ÄÖÜÆØ

.

X

Select an umlaut.

X

Press

ABC

ABC

to return to entering letters.

X

To select a keyboard: call up the system

settings menu (

Y

page 25) and select a

keyboard (

Y

page 26).

You can select the following keyboard

settings:

R

Alphabetical

R

German (German "QWERTZ" computer

keyboard)

R

English (UK)

R

French

R

Cyrillic

i

Even though you can switch the keyboard

to Cyrillic, Latin characters will be used

for entering a destination. Cyrillic

names will be displayed in parentheses

after the Latin entries.

X

To exit character entry: press &.

Calling up the list of streets

X

Press

More hits

More hits

.

The list of streets appears and shows the

section of the list that best matches the

user entry so far.

X

Press 9 or : to scroll in the list.

X

Select the desired street.

The street is accepted.

Information about entering a destination

can be found in the "Destination entry"

section (

Y

page 33).

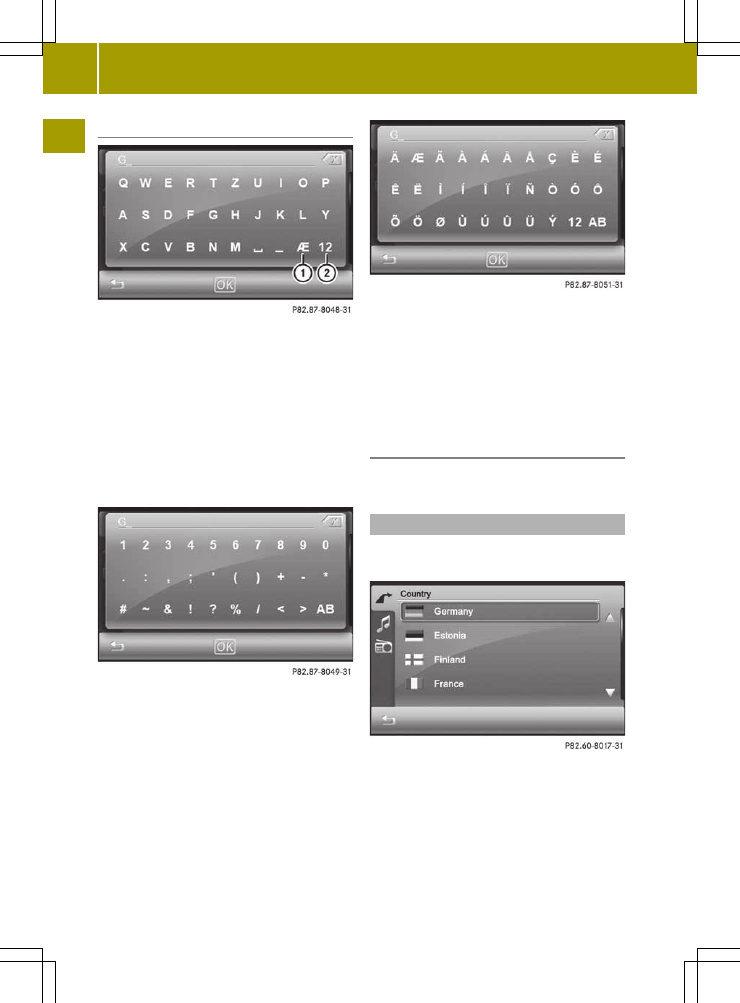

Character entry in the phone book

Creating a new entry in the audio system

navigation/multimedia phone book

The example shows how to transfer a contact

from the phone book on the mobile phone

(

Y

page 68) to the audio system

navigation/multimedia phone book.

X

Select a contact from the phone book in

the mobile phone and press the save

symbol.

An input menu appears.

X

Enter a name. Proceed as described in the

"Entering characters in navigation

mode" section (

Y

page 14).

X

Press

OK

OK

and confirm the name.

The

Saved

Saved

message appears.

Operation

15

>>

At

ag

lance.

Further entry options

:

Calls up umlauts

;

Calls up numbers and special

characters

X

To delete a character: press the 1

symbol.

X

To delete an entry: press the 1 symbol

until the entire entry has been deleted.

X

To select a number/special character:

press ;.

X

Select a number or special character.

X

Press

AB

AB

to return to entering letters.

X

To select an umlaut: press :.

X

Select an umlaut.

X

Press

AB

AB

to return to entering letters.

X

To select a keyboard: call up the system

settings menu (

Y

page 25) and select a

keyboard (

Y

page 26).

X

To exit character entry: press &.

Finishing and saving an entry

X

Press

OK

OK

.

Scrolling in lists

In lists with many entries, you can start

rapid scrolling.

List of countries in navigation mode (example)

X

Press and hold 9 or : until the

entry you are looking for is displayed.

16

Operation

>>

At

ag

lance.

Basic functions
Safety note

G

WARNING

Familiarize yourself with the most

important steps before starting your

journey. Never try out new functions whilst

driving. This will distract you from the

traffic conditions and you could cause an

accident.
Always operate the radio in such a way that

you maintain control of your vehicle in all

traffic conditions.
Bear in mind that at a speed of just 30 mph

(approximately 50 km/h), your vehicle is

covering a distance of 44 feet

(approximately 14 m) every second.

Switching audio system navigation/

multimedia on/off

Switching on

X

Press W the control knob briefly.

After the initial screen, either the last

menu activated or a menu to enter the

security code appears.

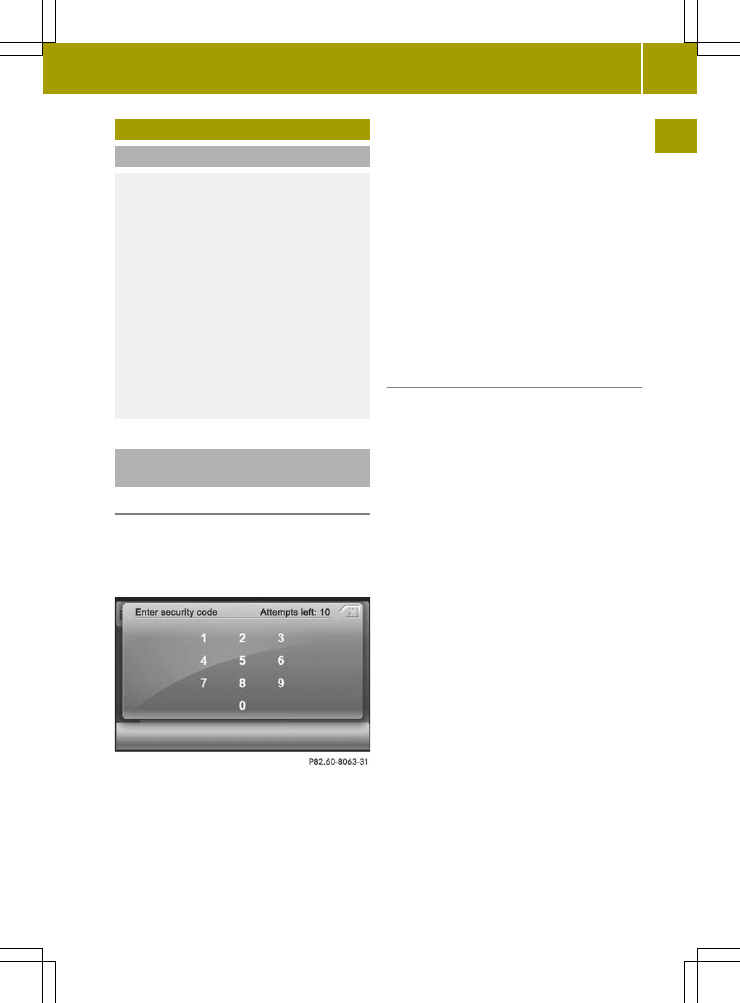

X

Enter the four-digit security code and

press

OK

OK

.

Audio system navigation/multimedia is

switched on and displays the menu last

switched on.

i

The security code is set to "0000" at the

factory. It is recommended that you

change the security code (

Y

page 27).

i

You have ten attempts to enter the

correct security code. If you enter an

incorrect security code, the

Wrong

Wrong

Code!

Code!

message appears for two seconds

and gives the number of possible

attempts remaining.

i

If audio system navigation/multimedia

is switched off by switching the engine

off, it is then switched on again when the

engine is next started.

Switching off

X

To switch off and go to standby mode:

press and hold W the control knob.

Audio system navigation/multimedia

switches to standby mode after the

Good

Good

Bye

Bye

message.

Standby mode is terminated after a defined

time period (standby time). The device is

then switched off. You can set the standby

time (

Y

page 26).

In standby mode, the device is ready for use

quickly after being switched on again.

i

If audio system navigation/multimedia

is operated while the engine is switched

off, the device also goes into standby

mode after 30 minutes. A message to this

effect will be shown first.

X

Without switching to standby mode: press

W the control knob for approximately

ten seconds.

In doing so, audio system navigation/

multimedia is reset (e.g. if it is not

working correctly) and can subsequently

be restarted.

Basic functions

17

>>

At

ag

lance.

Z

Mute

Audio and video source

X

Press W the control knob briefly.

The audio or video source is muted. When

the sound is switched off, you will see

the , symbol in the status bar.

i

Navigation announcements will be

heard even if the sound is muted.
The , symbol may not be visible on very

bright areas of the screen in video mode

and in the picture viewer.
Audio sources are muted automatically if

you activate the Voice Control System for

the navigation (

Y

page 57).

Switching navigation announcements on/

off

X

To switch off navigation

announcements: press W the control

knob briefly during a navigation

announcement.

or

X

Switch off voice output via the settings

menu (

Y

page 46).

X

To switch on navigation announcements:

press the arrow indicating the driving

direction on the map during route

guidance.

or

X

Switch on voice output via the settings

menu (

Y

page 46).

Adjusting the volume

Adjusting the volume for the audio or

video source

X

Turn cVd the control knob.

Adjusting the volume for navigation

announcements

Option 1

X

Turn cVd the control knob during a

navigation announcement.

Option 2

X

In the "Volume settings" menu, set audio

fadeout during a navigation

announcement (

Y

page 18).

Adjusting the volume for phone calls

Option 1

X

Turn cVd the control knob during a

phone call.

i

The volume is set to the default value

again for the next phone call.

Option 2

X

Set in the volume settings menu

(

Y

page 22).

Further volume settings

Further settings can be made in the volume

settings menu:

R

switch-on volume (

Y

page 22)

R

volume of the confirmation tone

(

Y

page 23)

R

click volume (

Y

page 23)

Adjusting the sound settings

Introduction

You can adjust the balance, treble and bass,

as well as the X-bass in the audio settings

menu.
With the Balance function, you can control

whether the sound is louder on the driver's

or front-passenger side.
X-bass can be used to increase the bass by

up to six levels for a selected frequency

(32 Hz, 40 Hz, 50 Hz, 63 Hz, 80 Hz).

18

Basic functions

>>

At

ag

lance.

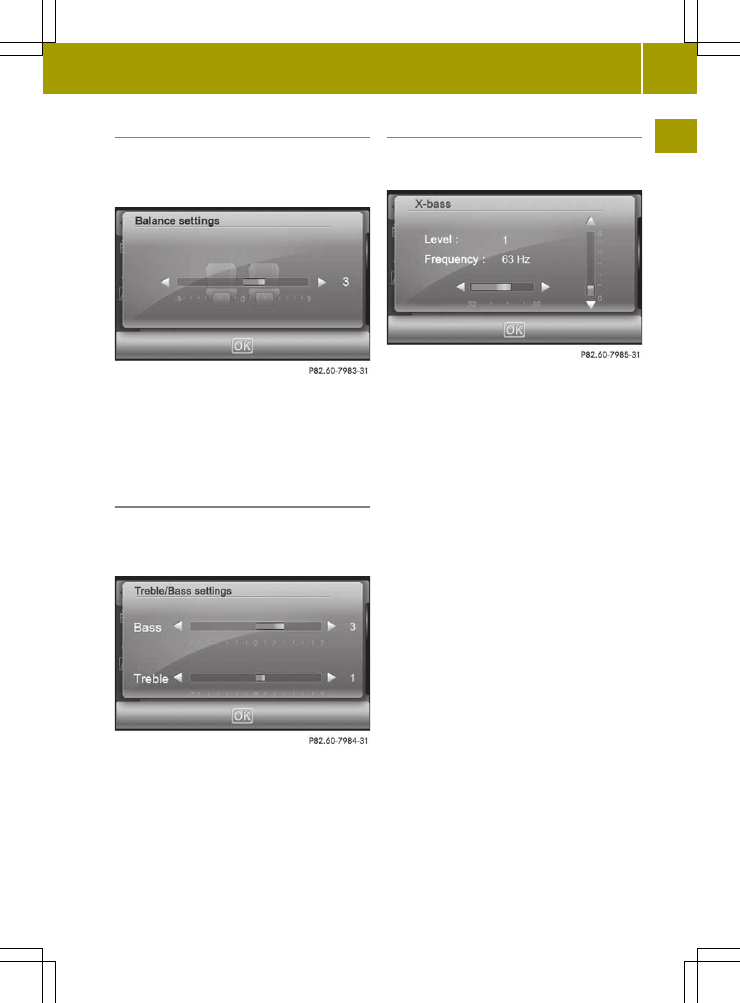

Adjusting the balance

X

Call up the audio settings menu

(

Y

page 93).

X

Press

Balance

Balance

.

X

Press = or Ì to set the sound focus

point.

X

Press

OK

OK

.

The settings are stored and you exit the

menu.

Setting treble and bass

X

Call up the audio settings menu

(

Y

page 93).

X

Press

Bass/Treble

Bass/Treble

.

X

Press = or Ì respectively to set

bass and treble.

X

Press

OK

OK

.

The settings are stored and you exit the

menu.

Setting X-bass

X

Call up the audio settings menu.

X

Press

X-bass

X-bass

.

X

Press = or Ì to set the frequency.

X

Press 9 or : to increase the X-

bass level by level.

X

Press

OK

OK

.

The settings are stored and you exit the

menu.

Basic functions

19

>>

At

ag

lance.

Z

>>

Gene

ral

settings.

Volume settings ................................ 22
Screen settings ................................ 23
Clock settings .................................. 24
System settings ................................ 25

Volume settings

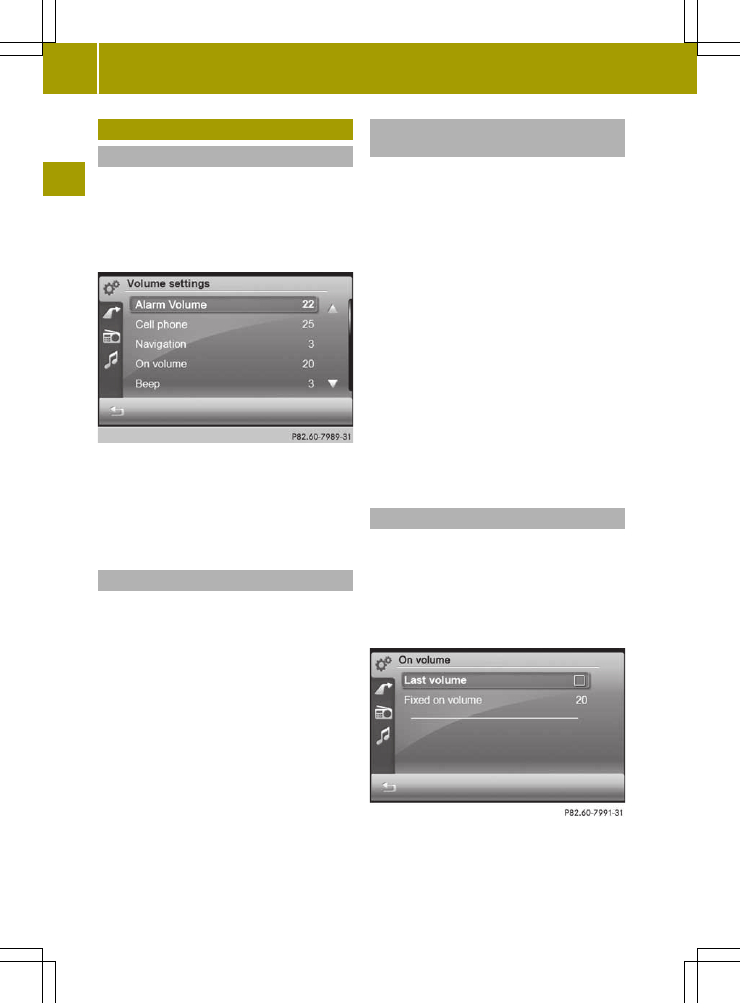

Calling up the volume settings menu

X

Press

Extras

Extras

in the main menu

(

Y

page 10).

X

Press

Options

Options

in the extras menu.

The general settings menu appears.

X

Press

Volume settings

Volume settings

.

i

If you then want to adjust one of the

volumes, you will hear the volume

currently selected.
You cannot adjust the volume settings

during a navigation announcement.

Adjusting the volume for phone calls

You can adjust the volume for hands-free

mode.

X

Call up the volume settings menu

(

Y

page 22).

The entry on the right beside

Cell

Cell

phone

phone

shows the current setting.

X

Press

Cell phone

Cell phone

in the menu.

A settings menu appears.

X

Press = or Ì to adjust the volume.

You can select values between 0 (switched

off) and 50 (loud).

or

X

Turn cVd the control knob.

X

To confirm the setting: press

OK

OK

.

The volume settings menu appears.

Audio fadeout during a navigation

announcement

The volume of an audio source can be

lowered during a navigation

announcement.

X

Call up the volume settings menu

(

Y

page 22).

The entry on the right beside

Navigation

Navigation

shows the current setting.

X

Press

Navigation

Navigation

in the menu.

A settings menu appears.

X

Press = or Ì to adjust the volume

fadeout. You can select values between 0

(no fadeout), 1 to 5 (light to strong

fadeout) and 6 (full fadeout).

or

X

Turn cVd the control knob.

X

To confirm the setting: press

OK

OK

.

The volume settings menu appears.

Adjusting the switch-on volume

X

Call up the volume settings menu

(

Y

page 22).

The entry on the right beside

On

On

volume

volume

shows the current setting.

X

Press

On volume

On volume

in the menu.

A menu appears.

X

Press

Last volume

Last volume

.

Depending on the previous status, the

function is switched on O or off ª.

22

Volume settings

>>

General

settin

gs.

When the function is switched on, the

switch-on volume is the volume at which

audio system navigation/multimedia was

last switched off.

Last

Last

is then displayed

on the right beside

On volume

On volume

in the

menu.

or

X

Press

Fixed on volume

Fixed on volume

.

A settings menu appears.

X

Press = or Ì to adjust the volume.

You can select values between 0 (switched

off) and 50 (loud).

or

X

Turn cVd the control knob.

X

To confirm the setting: press

OK

OK

.

The volume settings menu appears.

Adjusting the volume of the

confirmation tone (beep)

Some functions, such as storing a radio

station, are acknowledged with a

confirmation tone. You can adjust the

volume of the confirmation tone.

X

Call up the volume settings menu

(

Y

page 22).

The entry on the right beside

Beep

Beep

shows

the current setting.

X

Press

Beep

Beep

in the menu.

A settings menu appears.

X

Press = or Ì to adjust the volume.

You can set values between 0 (switched

off) and 3 (loud).

X

To confirm the setting: press

OK

OK

.

The volume settings menu appears.

Adjusting the click volume

Entries that you make by pressing briefly

on the screen are accompanied by a tone

(click). You can adjust the volume of this

click.

X

Call up the volume settings menu

(

Y

page 22).

The entry on the right beside

Click

Click

shows

the current setting.

X

Press the : button until the

Click

Click

entry appears.

X

Press

Click

Click

.

A settings menu appears.

X

Press = or Ì to adjust the volume.

You can set values between 0 (switched

off) and 6 (loud).

X

To confirm the setting: press

OK

OK

.

The volume settings menu appears.

Screen settings
Calling up the screen settings menu

X

Press

Extras

Extras

in the main menu

(

Y

page 10).

X

Press

Options

Options

in the extras menu.

The general settings menu appears.

X

Press

Display settings

Display settings

.

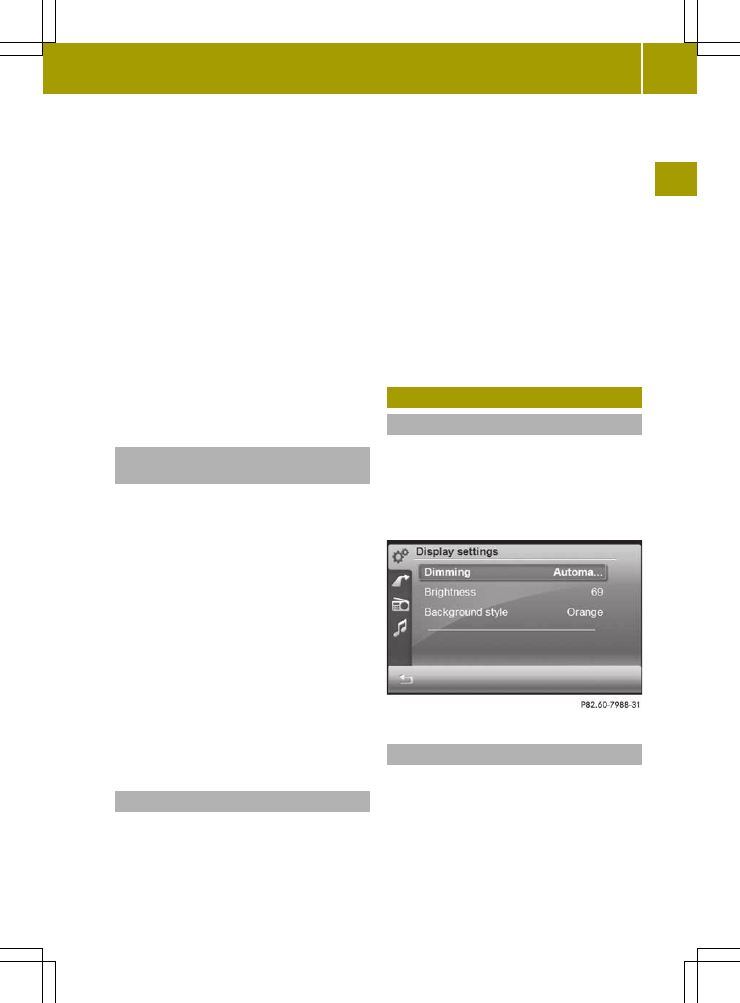

Dimming the screen

The brightness determined by the

brightness sensor (

Y

page 8), (position A)

of audio system navigation/multimedia

affects the setting options for this

function.
When you dim the screen, adjust the display

lighting accordingly. You can choose

between automatic or manual setting.

Screen settings

23

>>

Gene

ral

settings.

X

Call up the screen settings menu

(

Y

page 23).

The entry on the right beside

Dimming

Dimming

shows the current setting.

X

Select

Dimming

Dimming

.

A menu appears.

X

Automatic setting: press

Automatic

Automatic

first and then press &.

The setting is accepted and the screen

settings menu appears.

X

Manual setting: press

Manual

Manual

.

A settings menu appears.

X

Press = or Ì to select a value

between 0 (very dark) and 16 (bright) for

the dimmer.

X

Press

OK

OK

.

The setting is accepted.

X

Press &.

The screen settings menu appears.

Setting the brightness

X

Call up the screen settings menu

(

Y

page 23).

X

Press

Brightness

Brightness

. The entry on the right

beside

Brightness

Brightness

shows the current

setting.

A settings menu appears.

X

Press = or Ì to select a value for

the brightness.

X

Press

OK

OK

.

The setting is accepted.

Selecting a color scheme

X

Call up the screen settings menu

(

Y

page 23).

X

Press

Background style

Background style

. The entry on

the right beside

Background style

Background style

shows the current setting.

A menu appears.

X

Select the desired color scheme.

X

Press

OK

OK

to confirm the selection.

The display appears in the selected color

scheme.

Clock settings
Introduction

Audio system navigation/multimedia sets

the time automatically if it has sufficient

GPS reception.
You can also set the time manually (e.g. if

there is no GPS reception or the reception

is insufficient). However, the time that you

enter will be overwritten when there is GPS

reception. The time zone and summer time

settings are not changed.

Calling up the "Time entry" menu

X

Press

Extras

Extras

in the main menu

(

Y

page 10).

X

Press

Options

Options

in the menu.

The general settings menu appears.

X

Press

Clock settings

Clock settings

.

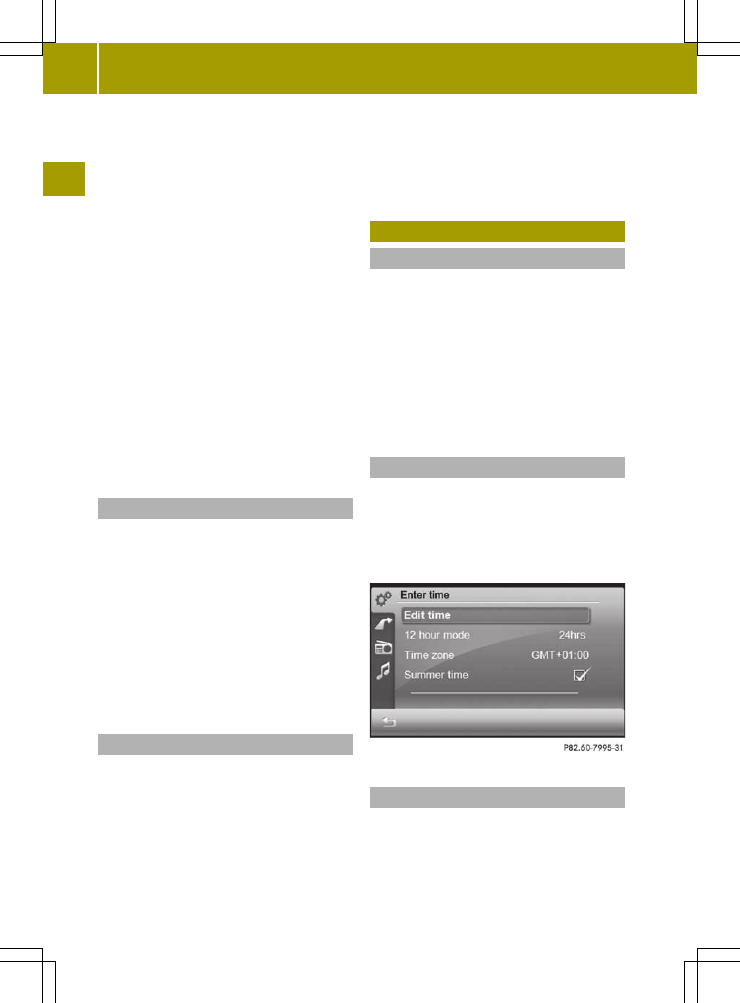

Setting the time

The time is shown in the status bar in the

radio display.

X

Call up the "Time entry" menu

(

Y

page 24).

X

Press

Edit time

Edit time

.

24

Clock settings

>>

Gene

ral

settings.
