Delayed Entry Lighting

Delayed entry lighting illuminates the
interior for a period of time after
all the doors have been closed.

The ignition must be off for delayed
entry lighting to work. Immediately
after all the doors have been closed,
the delayed entry lighting feature
will continue to work until one of the
following occurs:

•

The ignition is in ON/RUN.

•

The doors are locked.

•

An illumination period of
25 seconds has elapsed.

If during the illumination period a
door is opened, the timed
illumination period will be canceled
and the interior lamps will remain
on because a door is open.

Delayed Exit Lighting

This feature illuminates the interior
for a period of time after the key
is removed from the ignition.

The ignition must be off for delayed
exit lighting to work. When the
key is removed, interior illumination
will activate and remain on until
one of the following occurs:

•

The ignition is in ON/RUN.

•

The power door locks are
activated.

•

An illumination period of
20 seconds has elapsed.

If during the illumination period a
door is opened, the timed
illumination period will be canceled
and the interior lamps will remain
on because a door is open.

Parade Dimming

Parade mode automatically prohibits
the dimming of the instrument panel
displays during the daylight while the
headlamps are on so that the
displays are still able to be seen.

Reading Lamps

The vehicle has reading lamps that
also act as the dome lamp. Press
the button to turn them on and off.

Electric Power
Management

The vehicle has Electric Power
Management (EPM) that estimates
the battery’s temperature and
state of charge. It then adjusts the
voltage for best performance
and extended life of the battery.

When the battery’s state of charge
is low, the voltage is raised
slightly to quickly bring the charge
back up. When the state of charge is
high, the voltage is lowered
slightly to prevent overcharging. If
the vehicle has a voltmeter gage or
a voltage display on the Driver
Information Center (DIC), you may
see the voltage move up or
down. This is normal. If there is a
problem, an alert will be displayed.

3-16

Instrument Panel

The battery can be discharged at
idle if the electrical loads are
very high. This is true for all
vehicles. This is because the
generator (alternator) may not be
spinning fast enough at idle to
produce all the power that is needed
for very high electrical loads.

A high electrical load occurs when
several of the following are on, such
as: headlamps, high beams, fog
lamps, rear window defogger,
climate control fan at high speed,
heated seats, engine cooling fans,
trailer loads, and loads plugged into
accessory power outlets.

EPM works to prevent excessive
discharge of the battery. It does this
by balancing the generator’s
output and the vehicle’s electrical
needs. It can increase engine
idle speed to generate more power,
whenever needed. It can temporarily
reduce the power demands of
some accessories.

Normally, these actions occur in
steps or levels, without being
noticeable. In rare cases at the
highest levels of corrective action,
this action may be noticeable
to the driver. If so, a Driver
Information Center (DIC) message
might be displayed, such as
BATTERY SAVER ACTIVE,
BATTERY VOLTAGE LOW, or LOW
BATTERY. If this message is
displayed, it is recommended that
the driver reduce the electrical loads
as much as possible. See DIC
Warnings and Messages on
page 3-48.

Battery Run-Down
Protection

This feature helps prevent the
battery from being drained, if the
interior courtesy lamps, reading/map
lamps, visor vanity lamps or trunk
lamp are accidentally left on. If
any of these lamps are left on,
they automatically turn off after
10 minutes, if the ignition is off. The
lamps will not come back on
again until one of the following
occurs:

•

The ignition is turned on.

•

The exterior lamps control is
turned off, then on again.

The headlamps will timeout after
10 minutes, if they are manually
turned on before the ignition is off.

Instrument Panel

3-17

Accessory Power
Outlet(s)

The vehicle has three 12-volt outlets
which can be used to plug in
electrical equipment, such as a
cellular telephone, a compact disc
player, etc.

The power outlets are located on
the instrument panel below the
climate controls, at the rear of the
center console, and in the rear cargo
area. Lift the cover to access the
outlet. Close the cover when
not using the outlet.

Notice: Leaving electrical
equipment plugged in for an
extended period of time while the
vehicle is off will drain the
battery. Power is always supplied
to the outlets. Always unplug
electrical equipment when not in
use and do not plug in equipment
that exceeds the maximum
20 ampere rating.

Certain accessory plugs may not be
compatible to the accessory power
outlet and could result in blown
vehicle and adapter fuses. If a
problem is experienced, see your
dealer/retailer for additional
information on the power accessory
outlets.

Notice: Adding any electrical
equipment to the vehicle can
damage it or keep other
components from working as
they should. The repairs would
not be covered by the vehicle
warranty. Do not use equipment
exceeding maximum amperage
rating of 20 amperes. Check with
your dealer/retailer before
adding electrical equipment.

When adding electrical equipment,
be sure to follow the proper
installation instructions included
with the equipment.

Notice: Improper use of the
power outlet can cause damage
not covered by the warranty.
Do not hang any type of

accessory or accessory bracket
from the plug because the
power outlets are designed for
accessory power plugs only.

Power Outlet 115 Volt
Alternating Current

For vehicles with this power outlet, it
can be used to plug in electrical
equipment that uses a maximum
limit of 150 watts.

The power outlet is located on the
rear of the center console.

3-18

Instrument Panel

An indicator light on the outlet turns
on to show it is in use. The light
comes on when the ignition is
in ON/RUN and equipment requiring
less than 150 watts is plugged
into the outlet, and no system fault
is detected.

The indicator light does not come
on when the ignition is in LOCK/OFF
or if no equipment is plugged into
the outlet.

If equipment is connected using
more than 150 watts or a system
fault is detected, a protection circuit
shuts off the power supply and
the indicator light turns off. To reset
the circuit, unplug the item and
plug it back in or turn the Remote
Accessory Power (RAP) off and then
back on. See Retained Accessory
Power (RAP) on page 2-22.
The power restarts when equipment
using 150 watts or less is plugged
into the outlet and a system
fault is not detected.

The power outlet is not designed for
the following electrical equipment
and may not work properly if
these items are plugged into the
power outlet:

•

Equipment with high initial
peak wattage such as:
compressor-driven refrigerators
and electric power tools.

•

Other equipment requiring
an extremely stable power
supply such as:
microcomputer-controlled electric
blankets, touch sensor lamps, etc.

See High Voltage Devices and
Wiring on page 5-91.

Analog Clock

The analog clock is located on the
instrument panel above the
radio. The clock is not connected
with any other vehicle system
and runs by itself. To change the
clock, do the following:

1. Push and hold the button located

directly above the clock to
advance the clock hands.
Holding the button down will
cause the clock to advance
faster. Release the button before
you get to the desired time.

2. Push and release the button to

increase the time by one minute
increments until the desired
time is reached.

Instrument Panel

3-19

Climate Controls

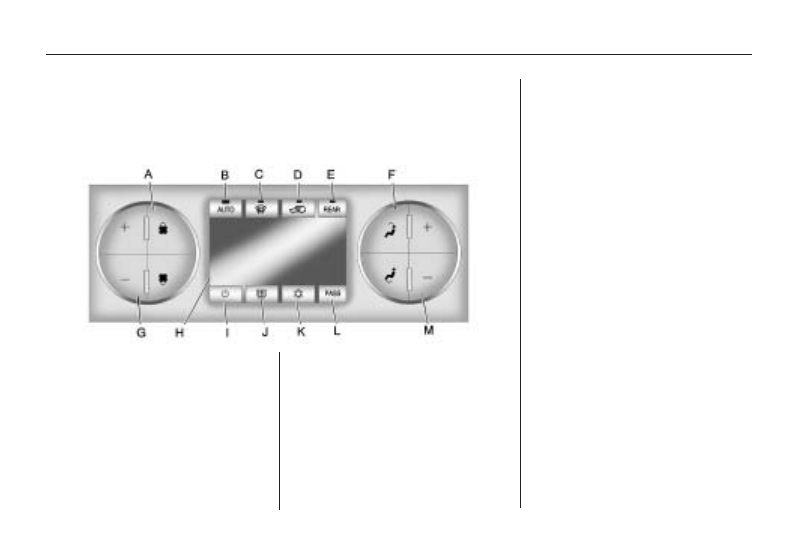

Dual Automatic Climate Control System

The heating, cooling, and ventilation in the vehicle can be controlled with this
system.

A. Fan Control

B. AUTO

C. Defrost

D. Recirculation

E. REAR

F. Air Delivery Mode Control

G. Driver Side Temperature Control

H. Display

I. Power

J. Rear Window Defogger

K. Air Conditioning

L. PASS (Passenger)

M. Passenger Side Temperature

Control

Display Function

Each time the temperature, mode,
or fan control buttons are pressed,
the climate control display shows
that function along with the
inside temperature setting. The
outside temperature is displayed on
the instrument panel cluster.

O

(On/Off): Press to turn the

climate control system on or
off. While the system is off, outside
air still enters through the floor
outlets, but the air delivery mode
can be adjusted.

The climate control system will also
turn on if either the fan control,
defrost, AUTO, or air conditioning
buttons are pressed.

3-20

Instrument Panel

Automatic Operation

AUTO (Automatic): The system
automatically controls the inside
temperature, the air delivery,
and the fan speed.

To use automatic mode:

1. Press the AUTO button.

When AUTO is selected,
the current temperature(s)
selected and AUTO is shown on
the display. The current air
delivery mode and fan speed
also appear for approximately
five seconds.

When AUTO is selected, the air
conditioning and air inlet are
automatically controlled. The air
conditioning runs when the
outside temperature is over 40°F
(4°C). The system is
automatically set to outside air,
unless it is hot outside and
then the air inlet changes
to recirculation mode to help

quickly cool the vehicle. The
recirculation indicator light
will come on.

2. Set the temperature for the driver

and passenger.

To find a comfortable setting,
start with a 73°F (22°C)
temperature setting and allow
about 20 minutes for the system
to regulate. Use the driver’s side
or passenger side temperature
buttons to adjust the temperature
setting as necessary. The system
will remain at the selected setting.
Choosing the warmest or coolest
temperatures will not cause the
vehicle to heat or cool any faster.

To avoid blowing cold air in cold
weather, the system delays
turning on the fan until warm air
is available. Press the fan
control to override this delay and
select the fan speed.

Temperature Control

The driver and passenger side
temperature buttons are used to
adjust the temperature of the
air coming through the system. The
temperature can be adjusted
even if the system is turned off since
outside air still enters the vehicle,
unless the recirculation mode
is selected. See “Recirculation” later
in this section.

Driver’s Side Temperature
Control: Press the + or

−

buttons

to increase or decrease the
driver’s side temperature. The
driver’s side temperature display will
show the temperature setting.

Passenger Side Temperature
Control: Press the + or

−

buttons

to increase or decrease the
passenger side temperature. The
passenger side display will show the
temperature setting.

PASS (Passenger): Press to set
the passenger temperature to match
the driver temperature setting.

Instrument Panel

3-21

The PASS indicator will turn off.
When the passenger temperature
setting is different than the
driver setting, the PASS indicator
comes on.

Manual Operation

The air delivery mode or fan speed
can be manually adjusted.

D

/

C

(Fan Control): Press to

increase or decrease the fan speed.

Pressing

D

or

C

while in automatic

control places the fan speed
under manual control.

The air delivery mode remains in
automatic control. The fan setting still
displays, but the word AUTO
no longer displays, and the AUTO
button indicator light turns off.

H

/

G

(Air Delivery Mode

Control): Press to change the
direction of the airflow in the vehicle.
Repeatedly press

H

or

G

until the

desired mode appears on the
display. Pressing a mode button

while the system is off changes the
air delivery mode without turning
the system on. Press a mode button
while in automatic control to place
the system into manual control.

The air delivery mode setting still
displays, but the word AUTO no
longer displays, and the AUTO
button indicator light turns off.

H

(Vent): Air is directed to the

instrument panel outlets.

)

(Bi-Level): Air is divided

between the instrument panel and
floor outlets. Some air is directed
towards the windshield and
side window outlets. Cooler air is
directed to the upper outlets
and warmer air to the floor outlets.

6

(Floor): Air is directed to

the floor outlets, with some of the
air directed to the windshield,
side window, and second row floor
outlets. In this mode, the system
uses outside air.

-

(Defog): This mode clears the

windows of fog or moisture. Air
is directed to the windshield, floor
outlets, and side window vents.
When this mode is selected,
the system turns off recirculation
and runs the air conditioning
compressor unless the outside
temperature is less than 40°F (4°C).
Do not drive the vehicle until all
the windows are clear.

0

(Defrost): Press to turn the

defrost on or off. This mode quickly
clears the windshield of fog or frost.
Air is directed to the windshield, side
window, and floor vents. In this
mode, outside air is pulled inside the
vehicle. The air conditioning system
runs automatically in this setting,
unless the outside temperature is
less than 40°F (4°C).

Do not drive the vehicle until all the
windows are clear.

While in defrost mode, if the PASS
button is pressed, the PASS button
indicator flashes three times to show

3-22

Instrument Panel

that the passenger climate control
system cannot be activated. If the
passenger temperature buttons are
adjusted while in defrost mode, the
driver temperature indicator will
change. The passenger temperature
will not be displayed.

@

(Recirculation): Press to turn

the recirculation mode on or off.
An indicator light comes on
when recirculation is on. When the
engine is turned off, the recirculation
mode automatically turns off and
must be re-selected when the
engine is turned on again.

This mode recirculates and helps to
quickly cool the air inside the
vehicle. It can be used to prevent
outside air and odors from entering
the vehicle.

The recirculation mode cannot be
used with floor, defog, or defrosting
modes. If recirculation is selected
in these modes, the indicator flashes
three times and turns off. The air
conditioning compressor also comes

on when this mode is activated.
While in recirculation mode
the windows can fog when the
weather is cold and damp. To clear
the fog, select either the defog
or defrost mode and increase the
fan speed.

Air Conditioning

#

(Air Conditioning): Press to

turn the air conditioning (A/C)
on and off. An indicator light comes
on when A/C is on.

The A/C does not work when the
outside temperature is below
40°F (4°C). If

#

is pressed the

indicator flashes three times
and turns off to show that the
A/C mode is not available. If the
A/C is on and the outside
temperature drops below a
temperature which is too cool for air
conditioning to be effective, the
A/C indicator turns off to show that
the A/C mode has been canceled.

On hot days, open the windows
briefly to let hot inside air escape.
This helps reduce the time it
takes for the interior of the vehicle
to cool down.

The air conditioning system removes
moisture from the air, so a small
amount of water might drip under the
vehicle while idling or after turning off
the engine. This is normal.

Rear Window Defogger

The rear window defogger uses a
warming grid to remove fog from the
rear window.

<

(Rear Window Defogger):

Press to turn the rear window
defogger on or off. The rear window
defogger stays on for about
10 minutes, before turning off. The
defogger also turns off when the
engine is turned off. Do not drive
the vehicle until all the windows
are clear.

Instrument Panel

3-23

For vehicles with heated outside
rearview mirrors, fog or frost
is cleared from the surface of the
mirror when the rear window
defog button is pressed.

Notice: Do not use a razor blade
or sharp object to clear the
inside rear window. Do not adhere
anything to the defogger grid
lines in the rear glass. These
actions may damage the rear
defogger. Repairs would not be
covered by your warranty.

REAR: Press to turn the rear
heating and air conditioning on or
off. See Rear Air Conditioning
and Heating System on page 3-26
or Rear Air Conditioning and
Heating System and Electronic
Climate Controls on page 3-27.

Sensors

The solar sensor, located in the
defrost grille in the middle of
the instrument panel, monitors the
solar heat. Do not cover the
solar sensor or the system will not
work properly.

The interior temperature sensor
located on the instrument panel to
the right of the steering column,
measures the temperature of the air
inside the vehicle.

There is also an exterior temperature
sensor located behind the front grille.
This sensor reads the outside air
temperature and helps maintain the
temperature inside the vehicle. Any
cover on the front of the vehicle
could cause a false reading in the
displayed temperature.

3-24

Instrument Panel

The climate control system uses the
information from these sensors to
maintain comfort settings by
adjusting the temperature, fan
speed, and the air delivery mode.
The system may also supply cooler
air to the side of the vehicle
facing the sun. The recirculation
mode will also be used as needed
to maintain cool outlet temperatures.

Outlet Adjustment

Use the slider switch in the center
of the outlet, to change the direction
of the air flow. Use the thumbwheel
near the outlet to control the
amount of air flow or to shut off the
airflow completely.

Keep all outlets open whenever
possible for best system
performance.

Operation Tips

•

Clear away any ice, snow, or
leaves from the air inlets at
the base of the windshield that
can block the flow of air into
the vehicle.

•

Use of non-GM approved hood
deflectors can adversely affect
the performance of the system.

•

Keep the path under all seats
clear of objects to help circulate
the air inside the vehicle
more effectively.

•

If fogging reoccurs while in vent
or bi-level modes with mild
temperature throughout the
vehicle, turn on the air conditioner
to reduce windshield fogging.

Instrument Panel

3-25

Rear Air Conditioning and Heating System

A. Fan Control

B. Temperature Control

C. Air Delivery Mode Control

For vehicles with the rear climate
control system, the controls
are located on the rear of the center
console. The system can also be
controlled with the front controls.

Press the REAR button on the front
climate control system to turn the
rear climate control system on or off.

An indicator comes on when the
rear system is on. The system also
turns on if any of the rear controls
are adjusted.

Mimic Mode: This mode matches
the rear climate control to the
front climate control settings. It
comes on when REAR is pressed.

Independent Mode: This mode
directs rear seating airflow according
to the settings of the rear controls.

It comes on when any rear control
is adjusted.

Fan Control: Turn clockwise or
counterclockwise to increase
or decrease the fan speed. Turn the
knob to

9

to turn the fan off.

Temperature Control: Turn
clockwise or counterclockwise to
increase or decrease the airflow
temperature.

Air Delivery Mode Control: Turn
to the desired mode to change
the airflow direction.

H

(Vent): Air is directed through

the overhead outlets.

)

(Bi-Level): Air is directed

through the rear floor outlets, as
well as the overhead outlets.

6

(Floor): Air is directed through

the floor outlets. The rear system
floor outlets are located under
the third row seats.

3-26

Instrument Panel

Rear Air Conditioning and Heating System and
Electronic Climate Controls

A. Fan Control

B. Air Delivery Mode Control

C. Temperature Control

For vehicles with the rear climate
control system, the controls
are located on the rear of the center
console.

Press the REAR button on the front
climate control system to turn the
rear climate control system on or off.
The system also turns on if any of
the rear controls, except for the

C

are pressed. An indicator comes

on when the rear system is on.

The system can also be turned off,
by pressing and holding the

C

button.

Mimic Mode: This mode matches
the rear climate control to the
front climate control settings. It
comes on when REAR is pressed.

Independent Mode: This mode
directs rear seating airflow according
to the settings of the rear controls.
It comes on when any rear
control is adjusted.

D C

(Fan Control): Press the fan

up or down buttons to increase
or decrease the fan speed.

Temperature Control: Press + or

−

to increase or decrease the air
temperature. The temperature
settings will display in
0-12 increments, going from the
coolest (0) to the warmest (12)
setting.

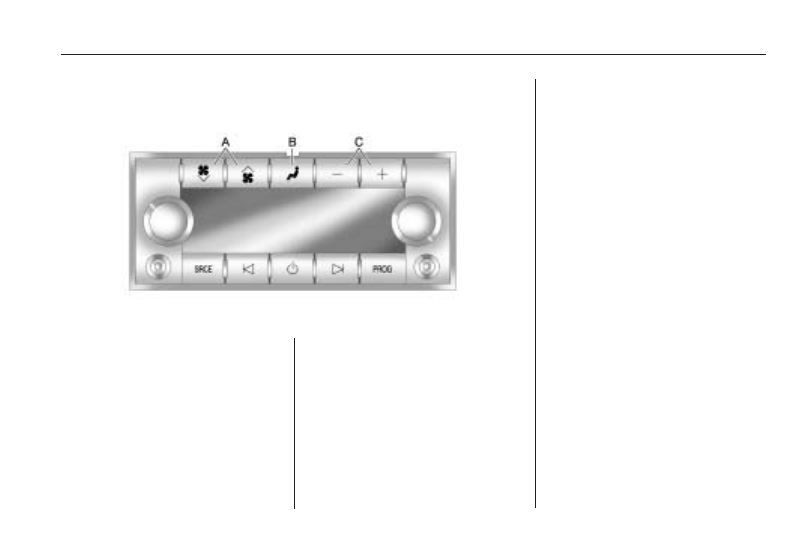

Rear Climate Control with Rear Seat Audio Controls

Instrument Panel

3-27

N

(Air Delivery Mode

Control): Press to manually
change the direction of the airflow.
Repeatedly press the button
until the desired mode appears on
the display.

H

(Vent): Air is directed through

the overhead outlets.

)

(Bi-Level): Air is directed

through the rear floor outlets, as
well as the overhead outlets.

6

(Floor): Air is directed through

the floor outlets. The rear system
floor outlets are located under
the third row seats.

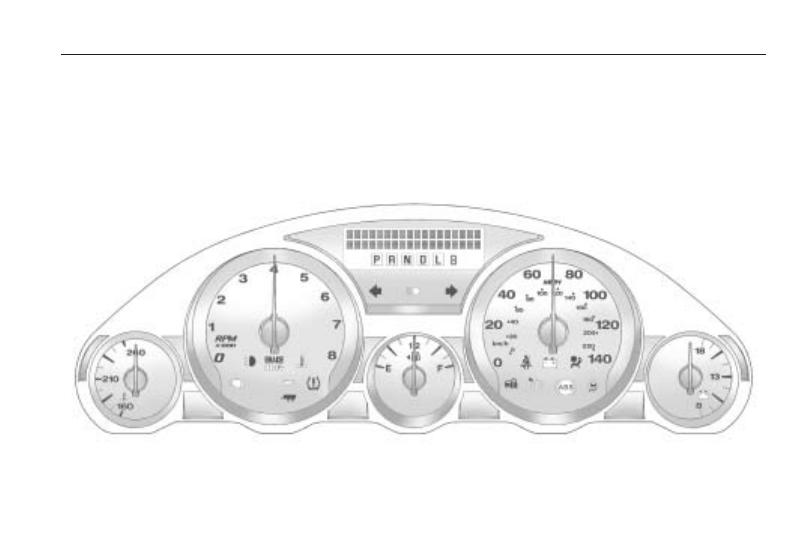

Warning Lights,
Gages, and Indicators

Warning lights and gages can
signal that something is wrong
before it becomes serious enough
to cause an expensive repair or
replacement. Paying attention to the
warning lights and gages could
prevent injury.

Warning lights come on when there
may be or is a problem with one
of the vehicle’s functions. Some
warning lights come on briefly when
the engine is started to indicate
they are working.

Gages can indicate when there may
be or is a problem with one of the
vehicle’s functions. Often gages and
warning lights work together to
indicate a problem with the vehicle.

When one of the warning lights
comes on and stays on while
driving, or when one of the gages
shows there may be a problem,
check the section that explains what
to do. Follow this manual’s advice.
Waiting to do repairs can be
costly and even dangerous.

3-28

Instrument Panel

Instrument Panel Cluster

The instrument cluster is designed to show at a glance how the vehicle is running. It shows how fast the vehicle is
going, about how much fuel has been used, and many other things needed to drive safely and economically.

United States version shown, Canada similar

Instrument Panel

3-29

Speedometer and
Odometer

The speedometer shows the
vehicle’s speed in both miles
per hour (mph) and kilometers
per hour (km/h).

The odometer shows how far the
vehicle has been driven, in
either miles or kilometers.

This vehicle has a tamper-resistant
odometer. If the vehicle needs a
new odometer installed, the new one
will be set to the mileage total of
the old odometer. If this is not
possible, it will be set at zero and a
label must be put on the driver’s
door to show the old mileage
reading when the new odometer
was installed. If the mileage is
unknown, the label should then
indicate “previous mileage
unknown”.

Tachometer

The tachometer displays the
engine speed in revolutions per
minute (rpm).

Safety Belt Reminders

Driver Safety Belt Reminder
Light

There is a driver safety belt reminder
light on the instrument panel
cluster.

When the engine is started this light
and chime come on and stay on
for several seconds to remind
the driver to fasten the safety belt.
The light also begins to flash.

This cycle repeats if the driver
remains unbuckled and the vehicle
is moving.

If the driver’s safety belt is already
buckled, neither the light nor
chime comes on.

Passenger Safety Belt
Reminder Light

When the engine is started this light
and chime comes on and stays
on for several seconds to remind the
passenger to fasten their safety
belt. The light also begins to flash.

This cycle repeats if the passenger
remains unbuckled and the
vehicle is moving.

If the passenger safety belt is
buckled, neither the chime nor the
light comes on.

The front passenger safety belt
warning light and chime may turn on
if an object is put on the seat

3-30

Instrument Panel

such as a briefcase, handbag, or
grocery bag. To turn off the warning
light and/or chime, remove the
object from the seat or buckle the
safety belt

Airbag Readiness Light

This light shows if there is an
electrical problem. The system
check includes the airbag sensor,
the pretensioners, the airbag
modules, the wiring and the crash
sensing and diagnostic module.
For more information on the airbag
system, see Airbag System on
page 1-45.

This light will come on and stay on
for several seconds when the
vehicle is started. Then the light
should go out.

If the airbag readiness light stays on
after the vehicle has been started
or comes on when while driving, the
airbag system may not work
properly. Have the vehicle serviced
right away.

{

CAUTION

If the airbag readiness light stays
on after the vehicle is started or
comes on while driving, it means
the airbag system might not be
working properly. The airbags in
the vehicle might not inflate in a
crash, or they could even inflate
without a crash. To help avoid
injury, have the vehicle serviced
right away.

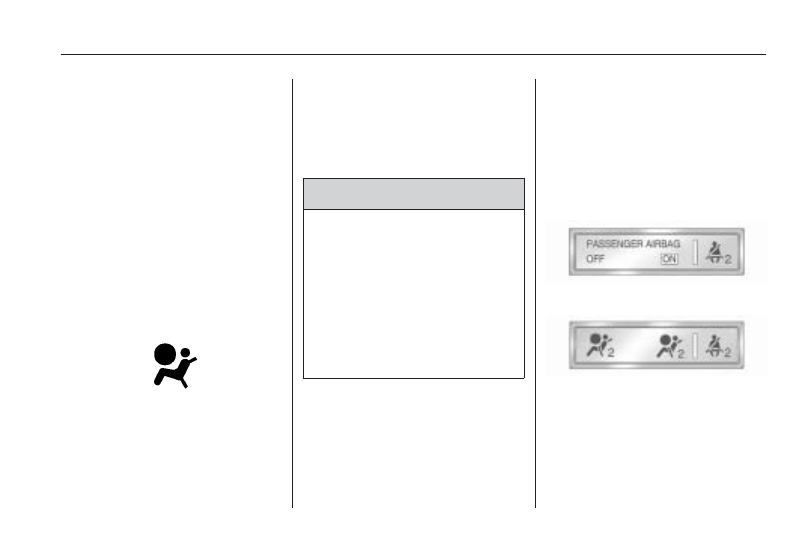

Passenger Airbag Status
Indicator

The vehicle has a passenger
sensing system. See Passenger
Sensing System on page 1-52
for important safety information. The
instrument panel has a passenger
airbag status indicator.

When the vehicle is started, the
passenger airbag status indicator will
light ON and OFF, or the symbol for
on and off, for several seconds as a
system check. If you are using
remote start to start the vehicle from

United States

Canada

Instrument Panel

3-31
