Lighting

Turn signal lights

To activate, press stalk up  or  down.

After operation, the turn signal stalk
returns to its sta rting p osition.
If the stalk is moved pa st the resistance
point,  the turn signal  lig ht remains on.

When the steering wheel moves ba ck
tow ards  the straig ht-ahead position,  the

turn signal light is  autom atically
deactiv ated.
Ta p signa l: Move sta lk to resista nce point
and release to activ ate three flashes from

the turn signals  when c ha nging  lanes or the
lik e.
Move the stalk to the resistance point and
hold  for the turn signals to flash longer.
Switch the turn signal off  manually by
moving the stalk  slightly.

Front fog lights

> 3



The front fog lights can only be switched on
when  both  the ignition  and  lights a re on.

Stalk  up

=

R ig ht

Stalk  down =

Left

On

=

Press >, > illuminates in
instrum ent cluster

Off

=

Press > aga in or switch off
ig nition or light.

131

Lighting

Fog tail light

r



The fog ta il  light  can only be sw itc hed on

when the ig nition is on and dipp ed bea m or
parking lights a re on or if the light switch is

in the  A UTO 3  position and dipped beam
is active.

The fog ta il  light  on the vehicle is
deactivated  when towing a  caravan/

trailer.

Reversing lights

Illuminate  when rev erse gear is enga ged

and ignition is  switched on.

Hazard warning lights

To ac tiv ate, p ress button  ¨, to deac tiv ate
press button ¨  again.
To  aid location of  the pushb utton, the red
surface  is illuminated when the ignition is

switched on. When the  button is pressed,
its control indicator flashes in time with the

ha zard warning lights.
The hazard  warning  lig hts switch on

autom atic ally when  the airbags are
trigg ered , and the central locking  unlocks

all doors.  Switch off hazard wa rning lights
with button ¨ .

Headlight range adjustment

?



Ma nua l hea dlight range adjustm ent 3
With dipped beam switched  on,  adjust

hea dlight range in four steps to suit vehic le
load.  Turn wheel a gainst resistance a nd

click  it to the required position.
Correct adjustm ent of the headlight range

reduc es dazz le for other road  users.
Automatic level  control system  3 -

see page 204.

6

On

=

Press >, > illuminates in
instrument cluster

Off

=

Press > again or switch off
ignition or light.

132

Lighting

Vehicles without autom atic lev el control
system

Vehicles with automatic level control
system 3

Autom atic headlight ra ng e adjustment 3
On  vehicles w ith Xenon headlights,  the

range  of  the head lig hts is adjusted
automatically  based on vehicle load.

0 = Front seats occupied
1 = All seats occupied
2 = All seats occupied a nd  lug gage

compartment loa d

3 = Driv er’s seat  oc cup ied and  lug gage

compartment loa d

0 = Front seats occupied
1 = All seats occupied
1 = All seats occupied a nd  lug gage

compartment loa d

2 = Driv er’s seat  oc cup ied and  lug gage

compartment loa d

Adaptive Forward Lighting

(AFL)

3

On vehicles with Bi-Xenon  headlights, AFL

improves illumination  of:
z Curves (curv e lighting),

z Intersec tions and tight turns

(turn lig hting).

Curve lig hting
The Xenon light bea m pivots based  on

steering wheel position a nd  speed  (from
approx.  6 m ph /  10 km /h).
The head lig hts shine at an a ngle of up
to 15° to the right or left of the direction of

tra vel.

Turn lig hting

An add itional light illuminates at certain
steering w heel settings (a fter approx. 90°),

turn signal  settings and speeds (up to
app rox. 25  mph / 40 k m/h).
The lig ht shines approx. 90° to the left or
right of the v ehicle  and approx. 30 m etres

to the  front.
Motor way lighting

At higher speeds and  continuous straight
ahead travel, the  dipped  bea m

automatically raises slightly, thereby
increa sing hea dlight  rang e.

133

Lighting

Control indica tor

B



Flashing: Fault in system. The system is not
rea dy for opera tion.
If the  curv e lighting swivelling  device fails,
the relev ant  dipped  bea m is sw itc hed off.

The c orresponding fog light is
automatically  switched on for  reasons of

safety.
Contact a  workshop.
Flashing of control indicator

B

for approx.

4 seconds after switching  on  the ignition

rem inds you that the head lights hav e been
adjusted - see "Head lig hts when driving

abroad" on  page 136.

Door-to-door lighting

3



The dipped beam a nd  the reversing lights
illuminate for app rox. 30 seconds after the

driver has exited the vehicle and closed his
door.
To activate
1. Sw itch off ignition.
2. Remove ignition key.
3. Open driv er’s door.
4. Pull turn signal stalk towards steering

wheel.

5. Close driver’s door.

If the d riv er’s d oor is left op en, the lights will
go out after  two minutes.
The lig ht is switched off im media tely b y
inserting the key into the ignition or pulling

the turn signal stalk aga in with the driv er’s
door open.

134

Lighting

Parking lights

The front p arking  lig ht and tail light of one
side of the vehicle can be activ ated w hen

parking:
1. Set  light switch to 7 or AUTO 3 .
2. Ignition off.
3. Move turn signal sta lk  all the  way up

(right  parking light) or  down (left  parking
lig ht).

An acoustic  signal sound s a nd  control
indicator O  illuminates briefly in the

instrument cluster to indica te activ ation.
Remove the ignition key b efore lea ving the

vehic le.
To switch  it off, sw itch  on the ignition or

move the  turn signal sta lk  in the opposite
direc tion.

Instrument illumination

k,

information display illum ination



Brig htness can be adjusted  when the

exterior  lights are on:
Press to release knob k  and then turn it

cloc kwise or anticlockwise  and  hold  until
the desired brightness  is obtained.
Display mode 3 –  see  page 120.

Courtesy light

Front courtesy light
Illuminates automatically when the vehicle

is unlocked with  the remote  control, when  a
door is opened or when the key is removed

from the  starter sw itch a fter the ignition is
switched off.
Extinguishes a utomatica lly with d elay  after
the  doors are closed or im mediately w hen

the ig nition is  switched  on or the doors are
locked.
Front courtesy light
Manual operation from inside with doors

closed:
On

=

Press button

c

Off

=

Press button

c

 again

135

Lighting

Front reading lights 3

Left and right reading lights  are
individually operable. With  ignition on:

Courtesy lig hts and rear read ing lights  3

Centre sw itc h position: The rear courtesy
lig ht illum ina tes together with the front one

when a d oor is opened.
The rear reading lights on the left and right

can be  switched on separately. With
ignition on:

Entry lighting 3
After unlocking the v ehicle, the instrument

and switch illumination  as  well as the
courtesy lig hts illuminate for a few seconds.
Illuminated  mirror in  the sunvisors 3
The lig hting switches on when the cover is

opened.
Glove c ompar tment lig hting

Glove compartment is illuminated when lid
is open a nd  ignition on.
Cigarette lig hter and ashtra y
illumination 3

Illuminates when ignition is switched on.
Luggag e c ompartment lighting 3

Illuminates when the luggage
compa rtm ent/tailga te is opened.
Autom atica lly reg ulated centre console
lig hting 3

Spotlight in housing of interior m irror.
Daylig ht-dependent, automatically

regula ted centre console lighting with
ignition switched on.

On

=

Press button

a

.

Off

=

Press button

a

a gain

On

=

Switch position  I

Off

=

Switch position 0

136

Lighting

Battery discharge protection

To prevent the  battery  from  bec om ing

discharged, the courtesy light,  reading
lights, lug gage compartment lighting a nd

glove compartment lighting  switch off
automatically 5 minutes after the ignition is

switched off.

Light covers

The inside  of the light covers ma y become

misted up for a short period during
unfa vourab le weather conditions,  heavy

rain or after  washing the  vehicle. The
misting  disa ppears automatically  after a

short time, b ut c an  be  speeded up  by
switching the lights on.

Headlights  when driving abroad

The asymm etrical dipped b eam  increases

the field of v ision on the p assenger sid e of
the lane.
This c auses glare for oncoming tra ffic if the
vehicle is  driven in countries where traffic

drives on the  opp osite  side of the road.
Do  as  follows to prevent glare:
Vehicles with halogen - headlig ht system
or Xenon headlig ht system w ithout

Adaptive For ward  Lig hting (AFL) 3
Have the workshop c onvert the headlights.

Vehicles w ith Adap tive For ward Lighting
(AFL) 3

1. Open fusebox cover in engine

compartment - see page 250.

2. Insert any fuse (maxi-fuse) 3 in slot 37.

Fuse a ssignment –  see  page  251.

3. Close fusebox.
4. Switch on ignition.
Then the AFL control ind icator

B

flashes

for 4 seconds whenev er the ignition is

switched on.
Control indicator

B

 - see pages  104, 133.

137

Infotainment system

Infotainment system

Radio reception

3



Vehicle radio reception differs from

domestic radio reception:
As the v ehicle antenna is relatively near the

ground,  the broadcasting compa nies
cannot g uarantee the sa me  quality of

reception a s obtained with a d om estic
ra dio using an ov erhead  antenna.
z Changes in distance from the

transm itter,

z multi-path rec eption due  to  reflection

and

z sha dowing
may c ause hissing , noise, distortion or loss

of reception a ltogether.

Infotainment system

3



The Infotainm ent system is operated  as

described  in the operating  instructions.

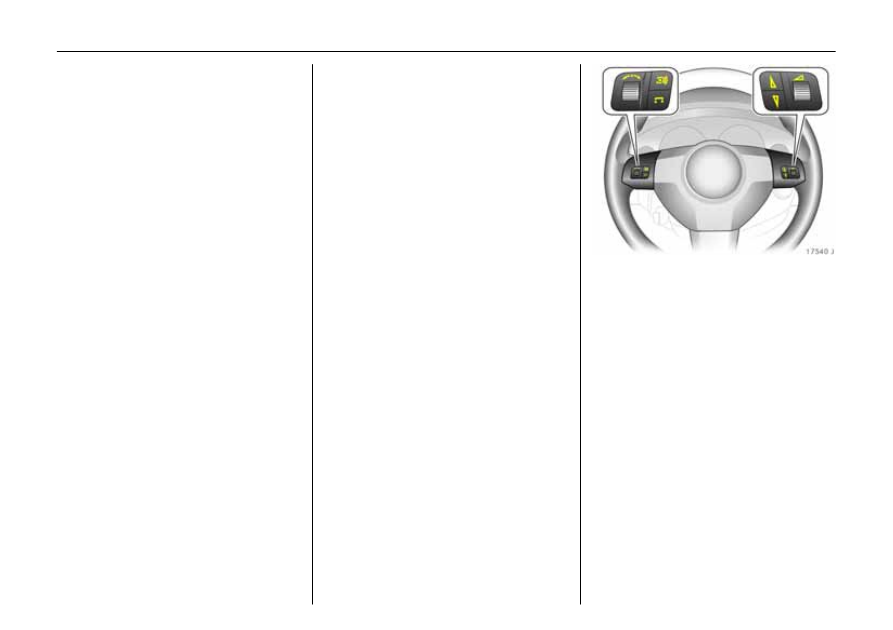

Remote  control on steering

wheel

3



The  functions of the Infotainment  system 3

and the informa tion display  can be
operated w ith the adjuster wheels  and

buttons on the steering wheel.
Further information –  see  pages 111,  116

and the relevant opera ting  instruc tions.

Radio reception 3 ................................ 137
Infotainm ent system  3 ........................ 137
Remote control on steering wheel 3 .. 137
Twin Audio 3 ....................................... 138
AUX input  3 ......................................... 138
Electronic data ac quisition at toll

systems 3........................................... 138

Mobile  telephones a nd  radio

equipment 3...................................... 139

138

Infotainment system

Twin Audio

3



Twin Audio provides rear seat occupa nts
with the opportunity to listen to a different

audio source than the one selected by the
driver on the Infotainment system  3.
Only an audio source that is not  currently
active on the Infotainment system  can be

controlled using Twin Audio.
Two headphone connections are  availab le,

with separate volume controls.
Further  information is available in the

Infotainm ent system operating
instructions.

AUX input

3



The AUX input  is in the stowa ge
compartment  in the centre console.
An  externa l  audio source such as a
porta ble CD player can be connected via

the AUX input  using a  3.5 m m jack.
Keep AUX inp ut clean and  dry at all times.
Further inform ation is av ailable in the
Infotainment system opera ting

instructions.

Electronic data acquisition at toll

systems

3



In v ehicles with hea t-reflecting

windscreen

1)

 3  attach chipcard  3 for

electronic da ta  record ing  and  fee payment

in black area of windscreen on left or right-
hand side behind the interior mirror -

see arrows in  illustration. Attaching  the
chipcard outside this area ma y cause data

record ing malfunctions.

1)

Solar Reflect.

139

Infotainment system

Mobile telephones and  radio

equipment

3



The Vauxhall installa tion instructions  and
the operating guidelines p rov id ed  by the

telephone manufa cturer m ust be observed
when fitting and operating a m ob ile

telephone. Failure to d o so could invalida te
the  vehicle’s operating  perm it (EU  Directiv e

95/54/EG).
Recommended prerequisites for  fault-free

opera tion:
z Professionally installed  exterior a ntenna

to ob ta in the maximum range possible.

z Maximum  transmission power 10 Watt.
z Installation of  the telephone  in a  suitab le

spot (see informa tion on pag e 89).

Obtain advice on pred eterm ined
installation locations for the  external

antenna and  equipment  holder and w ays
of using  devices  with transmission  power of

more  tha n  10 Watts. We recommend  that
you consult your  Vauxhall Authorised

Repairer, who will ha ve brackets and
various installation kits available as

accessories and w ill  install them  in
accordance with reg ulations.

A hand s-free attachment without an
externa l antenna in mobile phone

standards GSM 900/1800/1900 and  UMTS
must only be operated if the ma ximum

tra nsmission power of the mobile phone
does not exceed  2 Watts w ith GSM 900 a nd

1  Watt in other  cases. The operating
regulations stipulated  by the manufa cturer

of  the telephone and the hands-free
attachment must be complied with.

For reasons of safety, we recommend that
you d o  not use  the phone whilst driving.

Even use  of  a hands-free set  can be  a
distraction whilst driving. Be sure to

observe any country-spec ific regulations.

9

 Warning

Mobile phones and ra dio equip ment may

cause malfunctions in the  vehicle
electronics if they are op erated  in the

vehicle without the external antenna
unless the  above-m entioned regulations

are c om plied  with.
Mobile p hones that do  not com ply with

the abov e-mentioned  mobile  phone
standard and radio equipment must only

be  op erated  using an  antenna  tha t is
attached  to  the exterior of the v ehicle.

140

Climate control

Climate control

Heating and  ventilation system,

air conditioning system

3



Ventilation, heating  and cooling 3  a re

combined into one unit that is d esigned to
prov ide  com fort regardless of the season,

weather or outside temperature.
When cooling 3 is  activated, the  air is

cooled and  dried.
The heating unit heats the air a s required in

all operating m od es depending on the
position of the tempera ture rotary knob.

The air supply ca n  be  adjusted  to suit
requirements by means of the fan.

Vehicles  without a n  air conditioning  system

do not have buttons for cooling n,
air recircula tion 4  or dem isting and

defrosting V.
Air conditioning  system  3 –  see page 148.

Heating  and ventila tion system, air

cond itioning system  3 ...................... 140

Autom atic air conditioning  system 3  141
Electronic Climate Control 3 ............... 141
Air vents ...............................................  142
Cooled glove compartment 3 ............ 143
Heated rear window, heated exterior

mirrors ................................................ 143

Heated front seats 3 ........................... 144
Heated rear seats 3 ............................ 144
Driver’s  seat with climate control 3 ... 144
Heating  and ventila tion system .........  145
Air conditioning system  3 ................... 148
Autom atic air conditioning  system 3  150
Electronic Climate Control 3 ............... 156
Auxiliary heating /ventilation 3 .......... 163
Air intake ..............................................  166
Air outlet...............................................  166
Pollen filter ...........................................  166
Note ...................................................... 166
Maintenance ........................................ 167

141

Climate control

Automatic air conditioning

system

3



Provides a  comfortab le interior regardless

of the w eather,  outside  temperature or
season.
When an interior temperature is  set with
the temperature control, the temperature

and am ount of inflowing  air are
automatically  regulated. A uniform,

comfortable climate in the vehic le is
thereby automatically obtained b ased on

outside climate conditions.
Autom atic air conditioning  system 3 –

see page 150.

Electronic Climate  Control

3



Offers the g reatest comfort in the  vehicle
interior  regardless of the c onditions

outside.
To  ensure a uniform  and comfortable

climate  in  the vehic le, the tem perature  of
inflowing air,  air-flow rate and a ir

distribution  are a utomatica lly adapted
based on the  climate  cond itions outside

the vehicle and the current tem perature of
the vehicle interior.

The  set values ap pear on the information
display.
Electronic Clima te Control 3 –
see page 156.

142

Climate control

Air vents

Pleasant ventilation to the  head  area
controlled by the position  of  the

tem perature rotary knob.
To increase  the air supply,  set the fan to a

higher speed a nd  set the a ir  distribution
rotary knob  to  M.
Centre and  sid e  air vents (1)
To open air vent: Turn vertical adjuster

wheel up.
Adjust the direction of airflow by turning

the horiz ontal and v ertical adjuster wheels.

To  close the air v ents, turn  the adjustm ent

wheel fully downwards.
Wind sc reen defroster nozzles (2)

Air distribution rotary knob to l or  J: Air
flows onto windsc reen a nd  door windows.
Additional air  vents
Ad ditional air vents ca n be found b eneath

the wind screen and the door windows, a nd
also in the footwell.

Rear a ir vents 3

To open  air vent: Turn v ertical ad juster
wheel all  the way up.
Adjust quantity of air by rotating the
control wheel.
The  airflow  can be  directed as desired by
tilting and swivelling  the slats.
To close the air vents turn the a djustment
wheel fully downward s.
If the rear  seats  are unoccupied  close the
rear noz zles to increase the air supply  at

the front.

143

Climate control

Cooled glove compartment

3



Cooled air is fed  into the glove
compartment through a  noz zle.
If glove compa rtm ent cooling is  not
needed , turn  the wheel downwards.

Heated rear window,

heated exterior mirrors

With the  ignition on, the  rear w indow  and

exterior  mirror  heating is sw itched on by
pressing b utton Ü:
LED in the button Ü illuminated:
Rear w indow  and exterior mirror heating

turned  on.
LED in the button Ü extinguished:

Rear w indow  and exterior mirror heating
turned  off.

Heating takes place with the engine
running and  is switched off autom atically

after  approximately 15 minutes.
The  heated  rear w indow  autom atically

switches on if the diesel particle filter 3
is being cleaned.

144

Climate control

Heated front seats

3



Two knurled wheels beneath the centre air
vent for the left a nd right-hand seats.
Turn relevant wheel to set required heating
lev el.
Control indica tor above adjustm ent wheel.
We d o not recommend prolong ed use of

the highest level  for  people with sensitive
skin.
To switch  off,  set wheel to 0.
Seat hea ting  is operational  when the

ignition is on.

Heated rear seats

3



Tw o  buttons at rear of centre console  in
front of the  rear seats.
When the ignition is switched on, the
heating of the corresponding seat  is

activated  by  pressing the button  ß.
LED in the button ß on: Seat heating on.
LED in the button ß off: Seat heating off.
The outboard rea r  seats  are heated.

Driver’s  seat with climate

control

3



Knurled wheel at driver’s side below centre

air v ents.
Move knurled wheel to required ventilation

or hea ting setting as per requirements.
Control ind icator ab ov e adjustm ent wheel.
We do not recomm end prolonged use of
the  highest  heating lev el for people w ith

sensitiv e skin.
To switch off, set wheel to 0.
Function only av ailable  with  ignition
switched on.

145

Climate control

Heating and ventilation system

Air d istribution
Setting  with the left  rotary knob.

Open the air v ents w hen the rotary knob is

set to L  or M.

Tem per ature

Setting with the central rotary  knob .

Airflow

Setting with the right rotary  knob .
Four fan speeds:

The  ra te of airflow is determined  by the
fan. The fan should therefore also be

switched  on d uring a  journey.

L

To head area via  adjustable air
v ents,  to  footw ell

M

To head area via  adjustable air
v ents

l

To w indscreen and front door
w indows

J

To windscreen, front d oor windows
a nd  footwell

K

To footwell

Red area

=

Warm

Blue area

=

Cold

x

Off

1-4

Selected  fan sp eed
