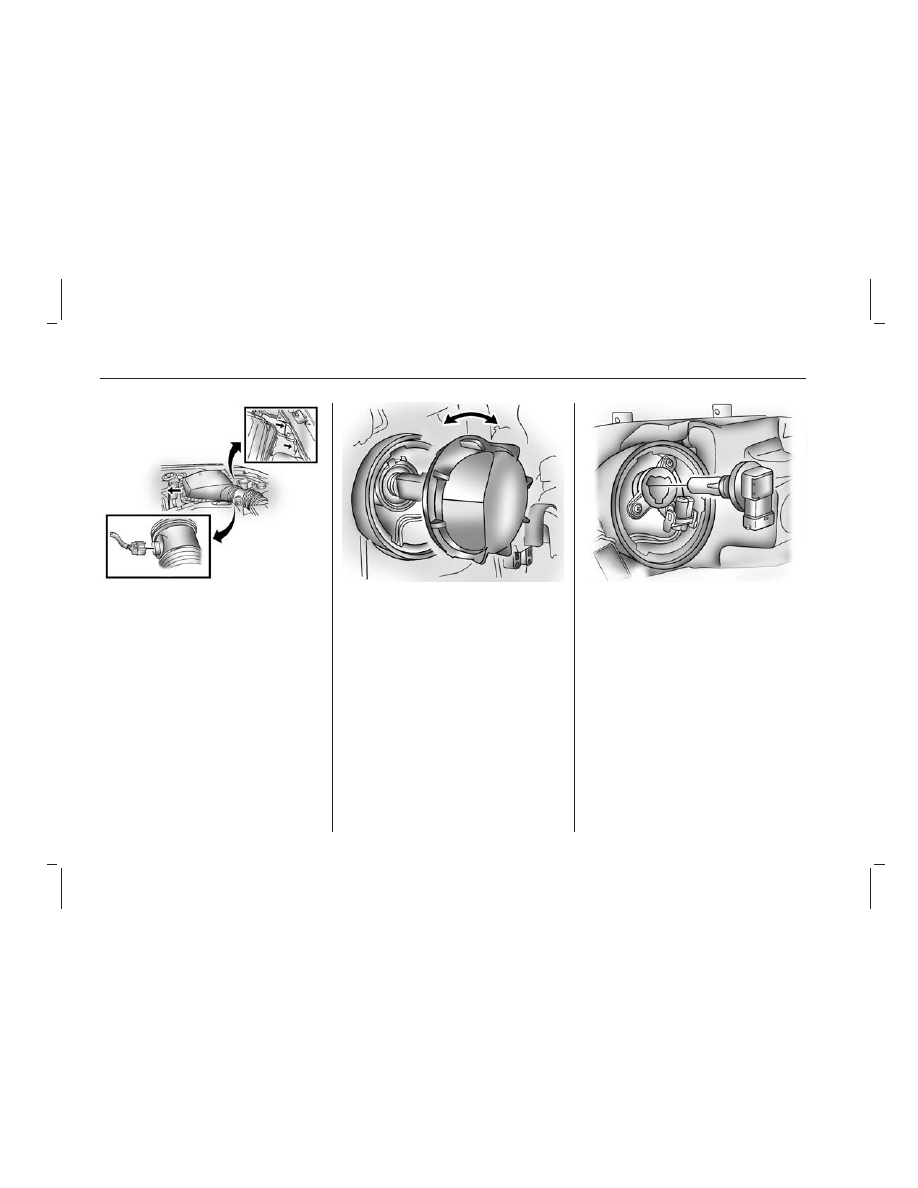

4. For the driver side remove the

clip from the air cleaner/filter
cover. Move the cover to
the back, out of the way.

5. Turn the dust cap

counterclockwise to remove.

6. Press the two prongs together on

the connector to remove the
wiring harness connector.

7. Turn the bulb socket

counterclockwise and pull it
out to remove from the lamp
assembly.

8. Pull the old bulb straight out of

the bulb socket.

9. Push the new bulb straight into

the bulb socket until it clicks.

10. Reconnect the wiring harness

to the bulb socket.

11. Push the bulb socket into the

lamp assembly and turn it
clockwise to lock it into place.

9-30

Vehicle Service and Care

2008 - Pontiac G8 Owner Manual

12. Turn the dust cap clockwise to

lock it into place.

13. For the driver side reinstall the

air cleaner/filter cover.

14. For the passenger side reinstall

the coolant bottle filler neck.

15. Reinstall the radiator support

screws.

Taillamps

A. Turn Signal Lamp

B. Stoplamp/Taillamp

C. Back-up Lamp

To replace one of these bulbs:

For any lamp not listed here, see
your dealer/retailer to replace.

1. Open the trunk. See Trunk on

page 2-10.

2. Raise the spare tire cover. See

Removing the Spare Tire and
Tools on page 9-72 for more
information.

3. Turn the four convenience net

hooks securing the plastic
trunk trim counterclockwise.

4. Pull the trunk trim straight up to

remove.

5. Turn the trunk lining securing

pins counterclockwise and
pull down at the same time to
remove.

6. Lower the spare tire cover.

7. Turn the bulb socket

counterclockwise to remove it
from the rear lamp housing.

8. Lightly press the bulb and turn it

counterclockwise to remove it
from the bulb holder.

Vehicle Service and Care

9-31

2008 - Pontiac G8 Owner Manual

9. Push the new bulb into the

socket and turn it clockwise
to lock it into place.

10. Push the bulb socket straight in

and turn it clockwise to lock it
into place.

11. Make sure the seals are applied

to the taillamp assembly and
screws.

12. Raise the spare tire cover.

13. Turn the trunk lining securing

pins clockwise to lock into
place.

14. Return the plastic trunk trim to

its original location.

15. Reinstall the plastic

retaining pins.

Replacement Bulbs

Exterior Lamp

Bulb

Number

High-Beam
Headlamp

H9

Low-Beam
Headlamp

H11

Stoplamp/Taillamp

P21/5W

Rear Turn
Signal Lamp

PY21W

Back-up Lamp

P21W

For replacement bulbs not listed
here, contact your dealer/retailer.

Electrical System

Add-On Electrical
Equipment

Notice: Do not add anything
electrical to your vehicle unless
you check with your
dealer/retailer first. Some
electrical equipment can damage
your vehicle and the damage
would not be covered by your
warranty. Some add-on electrical
equipment can keep other
components from working as
they should.

Add-on equipment can drain your
vehicle’s battery, even if your vehicle
is not operating.

Your vehicle has an airbag system.
Before attempting to add anything
electrical to your vehicle, see
Servicing Your Airbag-Equipped
Vehicle on page 1-30.

9-32

Vehicle Service and Care

2008 - Pontiac G8 Owner Manual

Headlamp Wiring

The headlamp wiring is protected by
fuses in the fuse block. An
electrical overload will cause the
lamps to turn off. If this happens,
have your headlamp wiring checked
right away.

Windshield Wiper Fuses

The windshield wiper motor is
protected by a circuit breaker and a
fuse. If the motor overheats due
to heavy snow, etc., the wiper
will stop until the motor cools. If the
overload is caused by some
electrical problem, have it fixed.

Power Windows and
Other Power Options

Circuit breakers in the fuse block
protect the power windows and
other power accessories. When the
current load is too heavy, the
circuit breaker opens and closes,
protecting the circuit until the
problem is fixed or goes away.

Instrument Panel Fuse
Block

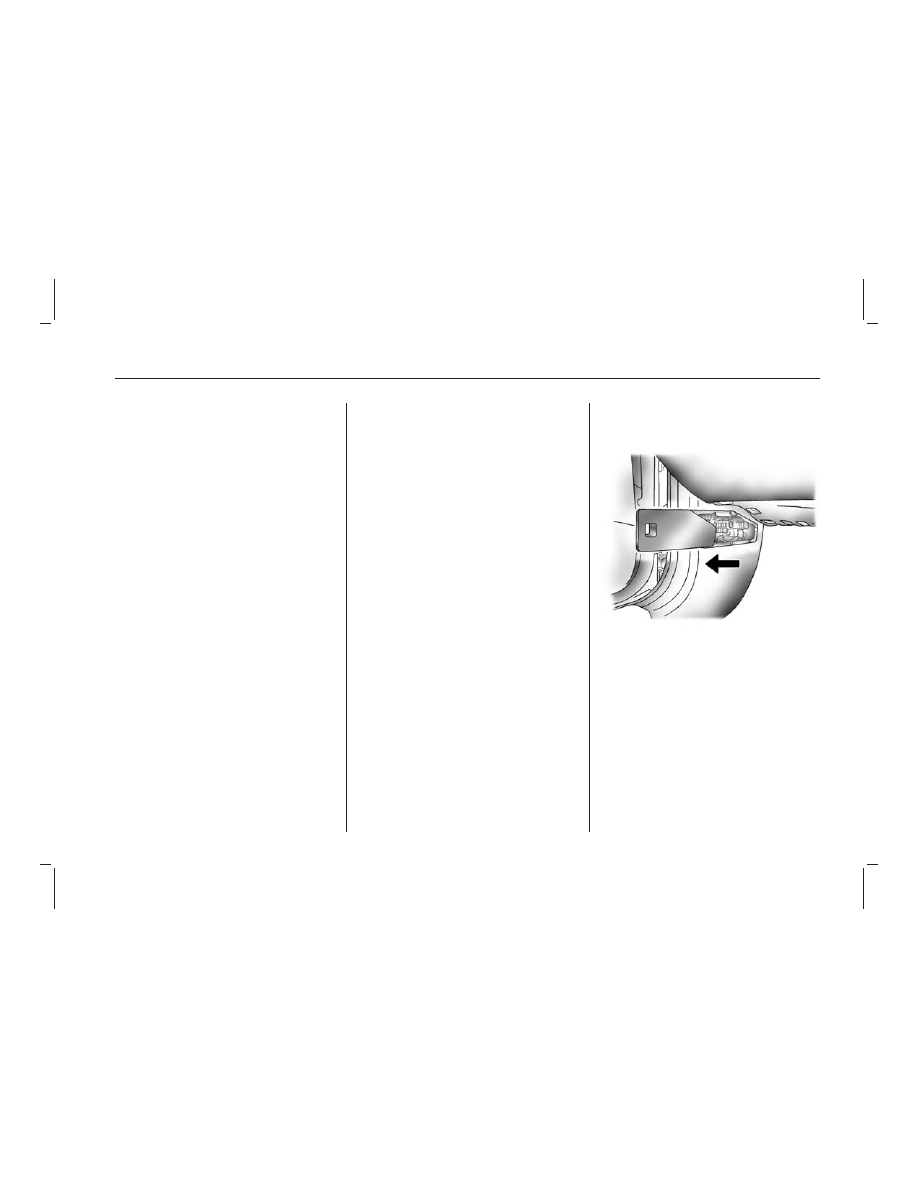

The instrument panel fuse block is
located on the end of the
instrument panel, on the driver’s
side of the vehicle. To access
the fuses, open the fuse panel door
by pulling out.

To reinstall the door, push the door
back into its original location.

Vehicle Service and Care

9-33

2008 - Pontiac G8 Owner Manual

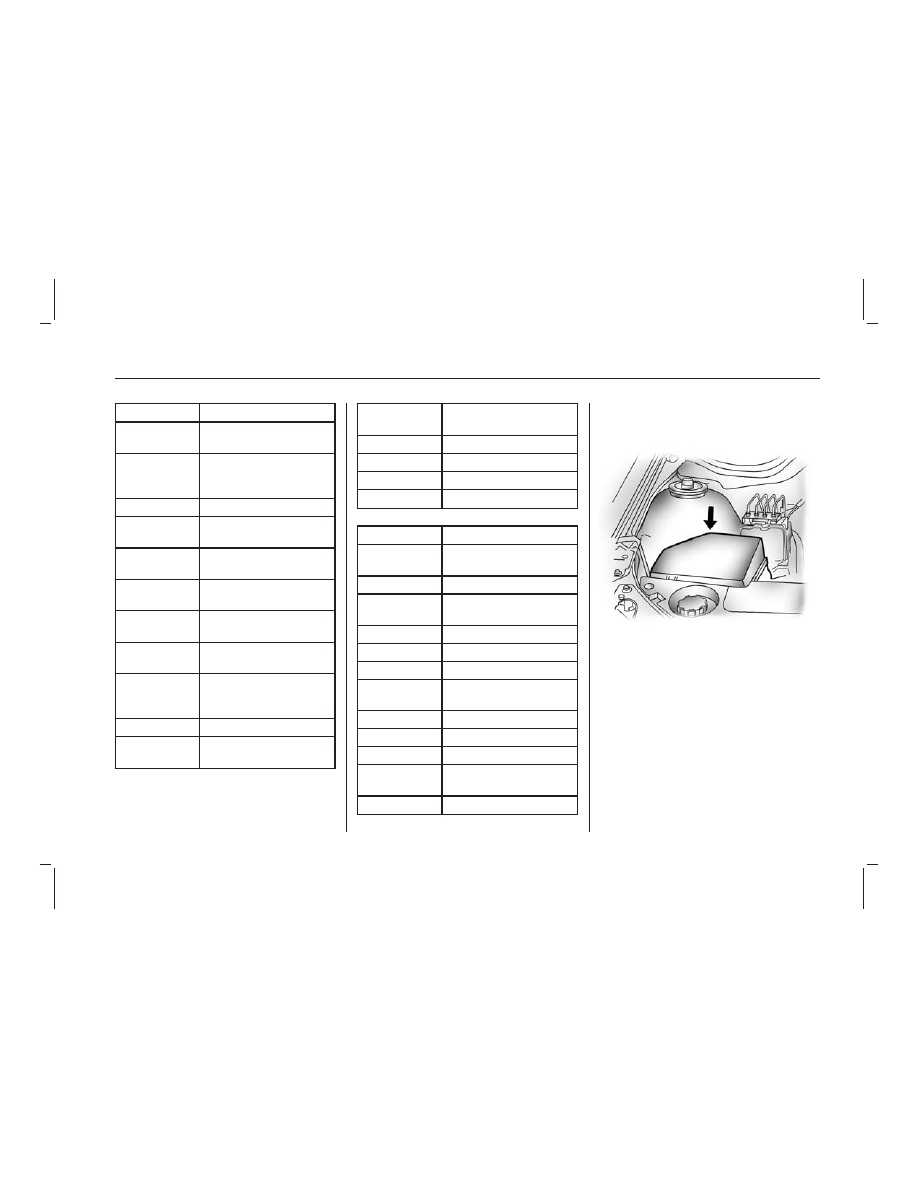

Fuses

Usage

F1

Airbag

F2

Trunk Release

F3

Door Locks

F4

Inadvertent
Power LED

F5

Courtesy/Turn
Signal Lamps/Front
Passenger Turn
Signal

F6

Rear and Side
Passenger Side
Turn Signal

F7

Spare

F8

Driver Side Turn
Signal

F9

Body Control
Module

F10

Stoplamps

F11

Interior Lamps

F12

Discrete Logic
Ignition Sensor/Theft
Deterrent System

F13

Rear Cigarette
Lighter

F14

Auxiliary Power

Instrument Panel Fuse Block - Fuse Puller Shown

9-34

Vehicle Service and Care

2008 - Pontiac G8 Owner Manual

Fuses

Usage

F15

Outside Rearview
Mirrors

F16

Sunroof/Automatic
Transmission
Shift Lock

F17

Sunroof

F18

Automatic Occupant
Sensor

F19

Driver Side
Heated Seat

F20

Passenger Side
Heated Seat

F21

Daytime Running
Lamps

F22

Front Cigarette
Lighter

F23

Steering Wheel
Controls
Backlighting

F24

Power Window

FUSE

PULLER

Fuse Puller

Circuit

Breakers

Usage

B1

Spare

B2

Power Windows

B3

Power Seats

B4

Spare

Relays

Usage

R1

Retain Accessory
Power 1

R2

Door Locks

R3

Passenger Side
Door Lock

R4

Spare

R5

Trunk Release

R6

Driver Side Lock

R7

Retain Accessory
Power 2

R8

Accessory

R9

Blower

R10

Spare

R11

Daytime Running
Lamps

R12

Fuel Pump

Engine Compartment
Fuse Block

To open the fuse block cover,
remove the clip on cover.

Notice: Spilling liquid on any
electrical components on
your vehicle may damage it.
Always keep the covers on any
electrical component.

Vehicle Service and Care

9-35

2008 - Pontiac G8 Owner Manual

Fuses

Usage

FL1

Spare

FL2

Rear Defog

FL3

ABS Motor

FL4

Battery Main 3

FL5

Battery Main 1

FL6

Spare

FL7

Battery Main 2

FL8

Starter

FL9

HVAC Blower Motor

FL10

Fan 1 Engine
Cooling (Right)

FL11

Spare

FL12

Fan 2 Engine
Cooling (Left)

F1

Comm Enable

F2

HVAC Battery

F3

Back-up Lamp

F4

Fog Lamps (Front)

F5

ABS Valves

F6

Spare

F8

Horn

F9

Transmission
Control Module

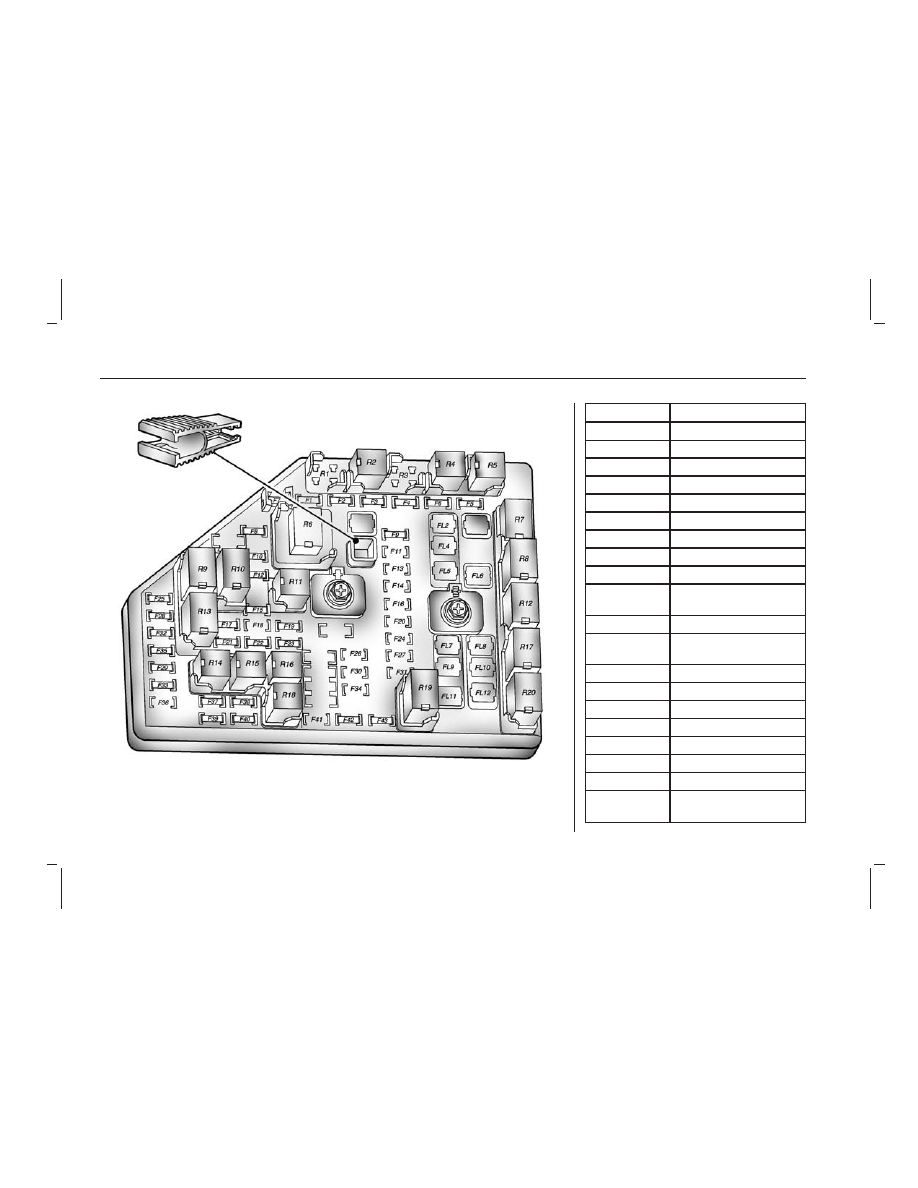

Engine Compartment Fuse Block - Fuse Puller Shown

9-36

Vehicle Service and Care

2008 - Pontiac G8 Owner Manual

Fuses

Usage

F10

Driver Side
Low-Beam
Headlamp

F11

Spare

F12

Passenger Side
Low-Beam
Headlamp

F13

Spare

F14

Spare

F15

Front Wiper

F16

Spare

F17

Theft Horn

F18

Spare

F19

Passenger Side
High-Beam
Headlamp

F20

Spare

F21

Windshield Washer

F22

Canister Vent
Solenoid

F23

Driver Side
High-Beam
Headlamp

F24

Spare

Fuses

Usage

F25

Reverse Lockout

F26

Spare

F27

Spare

F28

Engine Control
Module 1

F29

Even Coils/Injectors

F30

Spare

F31

Spare

F32

Emission 2

F33

Emission 1

F34

Spare

F35

Odd Coils/Injectors

F36

Spare

F37

HVAC Ignition

F38

Heated
Seats/OnStar

®

Ignition

F39

Engine Ignition

F40

Airbags

F41

Spare

F42

Passenger Side
Park Lamp

Fuses

Usage

F43

Driver Side
Park Lamp

FUSE

PULLER

Fuse Puller

Relays

Usage

R1

Spare

R2

Comm Enable

R3

Spare

R4

Back-up Lamps

R5

Fog Lamp

R6

Low-Beam
Headlamps

R7

Spare

R8

Defogger

R9

Windshield
Wiper High

R10

Windshield
Wiper Low

R11

High-Beam
Headlamps

R12

Crank

R13

Powertrain

R14

Ignition Main

Vehicle Service and Care

9-37

2008 - Pontiac G8 Owner Manual

Relays

Usage

R15

Windshield Wiper

R16

Horn

R17

Fan 1 (Engine
Cooling)

R18

Parking Lamps

R19

Fan 2 (Engine
Cooling)

R20

Fan 3 (Engine
Cooling)

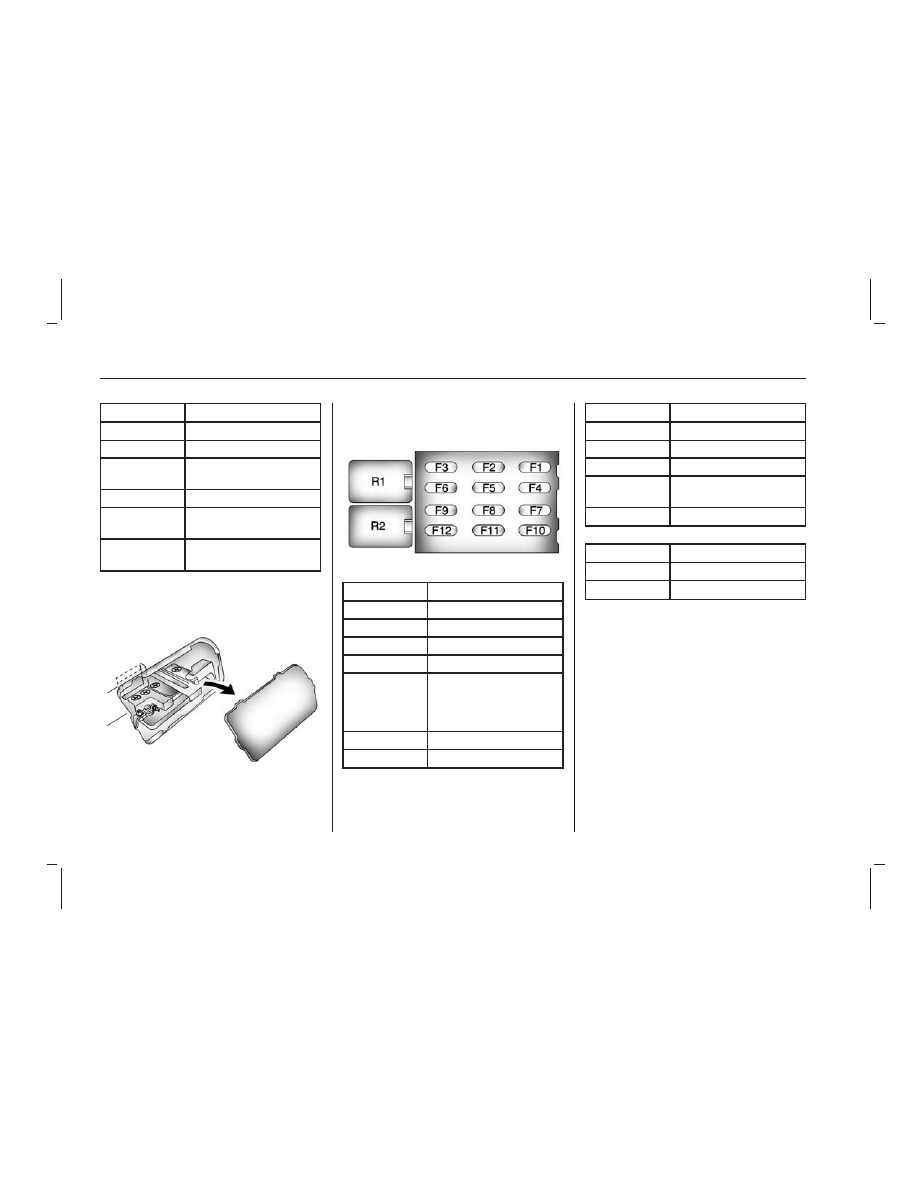

Rear Compartment Fuse
Block

The rear compartment fuse block is
located on the left side of the
trunk behind a cover.

Use the fuse puller, to remove and
replace fuses.

Fuses

Usage

F1

Spare

F2

Amplifier

F3

XM Radio™

F4

Radio

F5

Instrument/Display/
Remote Function
Actuator/Data Link
Connection

F6

Spare

F7

Spare

Fuses

Usage

F8

OnStar™

F9

Spare

F10

ECM Battery

F11

Regulated Voltage
Control Sensor

F12

Fuel Pump

Relays

Usage

R1

Spare

R2

Spare

9-38

Vehicle Service and Care

2008 - Pontiac G8 Owner Manual

Tires

Your new vehicle comes with
high-quality tires made by
a leading tire manufacturer.
If you ever have questions
about your tire warranty and
where to obtain service,
see your vehicle Warranty
booklet for details.

{

CAUTION

Poorly maintained and
improperly used tires are
dangerous.

•

Overloading your vehicle’s
tires can cause
overheating as a result of
too much flexing. You
could have an air-out and
a serious accident. See
Loading the Vehicle on
page 8-28.

•

Underinflated tires pose
the same danger as
overloaded tires. The
resulting accident could
cause serious injury.
Check all tires frequently
to maintain the
recommended pressure.

(Continued)

CAUTION

(Continued)

Tire pressure should be
checked when your
vehicle’s tires are cold.
See Inflation - Tire
Pressure on page 9-46.

•

Overinflated tires are more
likely to be cut, punctured,
or broken by a sudden
impact — such as when
you hit a pothole. Keep
tires at the recommended
pressure.

•

Worn, old tires can cause
accidents. If the tire’s
tread is badly worn, or
if your vehicle’s tires
have been damaged,
replace them.

Vehicle Service and Care

9-39

2008 - Pontiac G8 Owner Manual

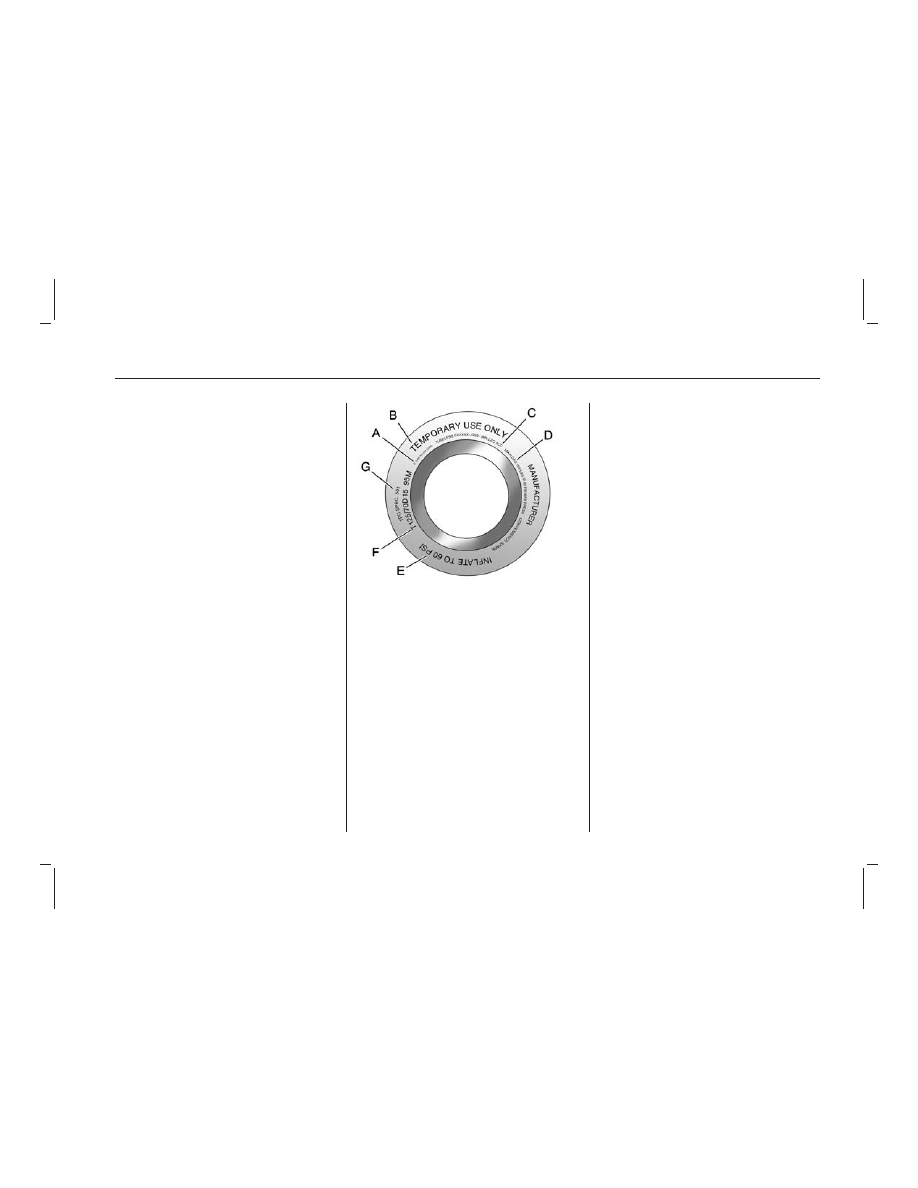

Tire Sidewall Labeling

Useful information about a tire is
molded into its sidewall. The
examples show a typical
passenger vehicle tire and a
compact spare tire sidewall.

(A) Tire Size

:

The tire size is a

combination of letters and
numbers used to define a
particular tire’s width, height,
aspect ratio, construction
type, and service description.
See the “Tire Size” illustration
later in this section for more
detail.

(B) TPC Spec (Tire
Performance Criteria
Specification)

:

Original

equipment tires designed to
GM’s specific tire performance
criteria have a TPC specification
code molded onto the sidewall.
GM’s TPC specifications
meet or exceed all federal safety
guidelines.

(C) DOT (Department of
Transportation)

:

The

Department of Transportation
(DOT) code indicates that
the tire is in compliance with
the U.S. Department of
Transportation Motor Vehicle
Safety Standards.

(D) Tire Identification Number
(TIN)

:

The letters and numbers

following DOT (Department
of Transportation) code is the
Tire Identification Number (TIN).
The TIN shows the manufacturer
and plant code, tire size, and
date the tire was manufactured.
The TIN is molded onto both
sides of the tire, although
only one side may have the date
of manufacture.

Passenger (P-Metric) Tire

Example

9-40

Vehicle Service and Care

2008 - Pontiac G8 Owner Manual

(E) Tire Ply Material

:

The type

of cord and number of plies
in the sidewall and under
the tread.

(F) Uniform Tire Quality
Grading (UTQG)

:

Tire

manufacturers are required to
grade tires based on three
performance factors: treadwear,
traction, and temperature
resistance. For more information
see Uniform Tire Quality
Grading on page 9-59.

(G) Maximum Cold Inflation
Load Limit

:

Maximum load that

can be carried and the
maximum pressure needed to
support that load.

(A) Temporary Use Only

:

The

compact spare tire or temporary
use tire has a tread life of
approximately 3,000 miles
(5 000 km) and should not be
driven at speeds over 65 mph
(105 km/h). The compact
spare tire is for emergency use
when a regular road tire has
lost air and gone flat. If
your vehicle has a compact
spare tire. See Compact Spare
Tire on page 9-79 and If a
Tire Goes Flat on page 9-62.

(B) Tire Ply Material

:

The type

of cord and number of plies
in the sidewall and under
the tread.

(C) Tire Identification Number
(TIN)

:

The letters and numbers

following the DOT (Department
of Transportation) code is
the Tire Identification Number
(TIN). The TIN shows the
manufacturer and plant code,
tire size, and date the tire
was manufactured. The TIN is
molded onto both sides of
the tire, although only one side
may have the date of
manufacture.

(D) Maximum Cold Inflation
Load Limit

:

Maximum load that

can be carried and the
maximum pressure needed to
support that load.

Compact Spare Tire Example

Vehicle Service and Care

9-41

2008 - Pontiac G8 Owner Manual

(E) Tire Inflation

:

The

temporary use tire or compact
spare tire should be inflated
to 60 psi (420 kPa). For
more information on tire
pressure and inflation see
Inflation - Tire Pressure on
page 9-46.

(F) Tire Size

:

A combination of

letters and numbers define a
tire’s width, height, aspect ratio,
construction type, and service
description. The letter T as
the first character in the tire size
means the tire is for temporary
use only.

(G) TPC Spec (Tire
Performance Criteria
Specification)

:

Original

equipment tires designed to
GM’s specific tire performance
criteria have a TPC specification
code molded onto the sidewall.
GM’s TPC specifications
meet or exceed all federal safety
guidelines.

Tire Size

The following illustration shows
an example of a typical
passenger vehicle tire size.

(A) Passenger (P-Metric) Tire

:

The United States version of a
metric tire sizing system. The
letter P as the first character in
the tire size means a passenger
vehicle tire engineered to
standards set by the U.S. Tire
and Rim Association.

(B) Tire Width

:

The three-digit

number indicates the tire
section width in millimeters from
sidewall to sidewall.

(C) Aspect Ratio

:

A two-digit

number that indicates the tire
height-to-width measurements.

For example, if the tire size
aspect ratio is 60, as shown in
item C of the illustration, it would
mean that the tire’s sidewall is
60 percent as high as it is wide.

(D) Construction Code

:

A letter

code is used to indicate the type
of ply construction in the tire. The
letter R means radial ply
construction; the letter D means
diagonal or bias ply construction;
and the letter B means
belted-bias ply construction.

(E) Rim Diameter

:

Diameter of

the wheel in inches.

(F) Service Description

:

These

characters represent the load
range and speed rating of the
tire. The load index represents
the load carry capacity a tire is
certified to carry. The load index
can range from 1 to 279. The
speed rating is the maximum
speed a tire is certified to carry a
load. Speed ratings range from
A to Z.

9-42

Vehicle Service and Care

2008 - Pontiac G8 Owner Manual

Tire Terminology and
Definitions

Air Pressure

:

The amount of

air inside the tire pressing
outward on each square inch of
the tire. Air pressure is
expressed in pounds per square
inch (psi) or kilopascal (kPa).

Accessory Weight

:

This means

the combined weight of optional
accessories. Some examples of
optional accessories are,
automatic transmission, power
steering, power brakes, power
windows, power seats, and air
conditioning.

Aspect Ratio

:

The relationship

of a tire’s height to its width.

Belt

:

A rubber coated layer of

cords that is located between the
plies and the tread. Cords
may be made from steel or other
reinforcing materials.

Bead

:

The tire bead contains

steel wires wrapped by steel
cords that hold the tire onto
the rim.

Bias Ply Tire

:

A pneumatic tire

in which the plies are laid at
alternate angles less than
90 degrees to the centerline of
the tread.

Cold Tire Pressure

:

The

amount of air pressure in a tire,
measured in pounds per square
inch (psi) or kilopascals (kPa)
before a tire has built up heat
from driving. See Inflation - Tire
Pressure on page 9-46.

Curb Weight

:

The weight of a

motor vehicle with standard
and optional equipment including
the maximum capacity of fuel,
oil, and coolant, but without
passengers and cargo.

DOT Markings

:

A code

molded into the sidewall of a
tire signifying that the tire
is in compliance with the
U.S. Department of
Transportation (DOT) motor
vehicle safety standards.
The DOT code includes the Tire
Identification Number (TIN),
an alphanumeric designator
which can also identify the tire
manufacturer, production
plant, brand, and date of
production.

GVWR

:

Gross Vehicle Weight

Rating. See Loading the Vehicle
on page 8-28.

GAWR FRT

:

Gross Axle Weight

Rating for the front axle. See
Loading the Vehicle on
page 8-28.

Vehicle Service and Care

9-43

2008 - Pontiac G8 Owner Manual

GAWR RR

:

Gross Axle Weight

Rating for the rear axle. See
Loading the Vehicle on
page 8-28.

Intended Outboard
Sidewall

:

The side of an

asymmetrical tire, that must
always face outward when
mounted on a vehicle.

Kilopascal (kPa)

:

The metric

unit for air pressure.

Light Truck (LT-Metric) Tire

:

A

tire used on light duty trucks
and some multipurpose
passenger vehicles.

Load Index

:

An assigned

number ranging from 1 to 279
that corresponds to the load
carrying capacity of a tire.

Maximum Inflation
Pressure

:

The maximum air

pressure to which a cold tire can
be inflated. The maximum air
pressure is molded onto the
sidewall.

Maximum Load Rating

:

The

load rating for a tire at the
maximum permissible inflation
pressure for that tire.

Maximum Loaded Vehicle
Weight

:

The sum of curb

weight, accessory weight,
vehicle capacity weight, and
production options weight.

Normal Occupant Weight

:

The

number of occupants a vehicle
is designed to seat multiplied by
150 lbs (68 kg). See Loading
the Vehicle on page 8-28.

Occupant Distribution

:

Designated seating positions.

Outward Facing Sidewall

:

The

side of an asymmetrical tire
that has a particular side
that faces outward when
mounted on a vehicle. The side
of the tire that contains a
whitewall, bears white lettering,
or bears manufacturer, brand,
and/or model name molding that
is higher or deeper than the
same moldings on the
other sidewall of the tire.

Passenger (P-Metric) Tire

:

A

tire used on passenger cars and
some light duty trucks and
multipurpose vehicles.

Recommended Inflation
Pressure

:

Vehicle

manufacturer’s recommended
tire inflation pressure as
shown on the tire placard. See
Inflation - Tire Pressure on
page 9-46 and Loading
the Vehicle on page 8-28.

9-44

Vehicle Service and Care

2008 - Pontiac G8 Owner Manual

Radial Ply Tire

:

A pneumatic

tire in which the ply cords
that extend to the beads are laid
at 90 degrees to the centerline
of the tread.

Rim

:

A metal support for a tire

and upon which the tire
beads are seated.

Sidewall

:

The portion of a tire

between the tread and the bead.

Speed Rating

:

An alphanumeric

code assigned to a tire
indicating the maximum speed
at which a tire can operate.

Traction

:

The friction between

the tire and the road surface.
The amount of grip provided.

Tread

:

The portion of a tire that

comes into contact with the road.

Treadwear Indicators

:

Narrow

bands, sometimes called wear
bars, that show across the tread
of a tire when only 1/16 inch
(1.6 mm) of tread remains. See
When It Is Time for New Tires on
page 9-56.

UTQGS (Uniform Tire Quality
Grading Standards)

:

A tire

information system that provides
consumers with ratings for a
tire’s traction, temperature, and
treadwear. Ratings are
determined by tire manufacturers
using government testing
procedures. The ratings are
molded into the sidewall of the
tire. See Uniform Tire Quality
Grading on page 9-59.

Vehicle Capacity Weight

:

The

number of designated seating
positions multiplied by 150 lbs
(68 kg) plus the rated cargo load.
See Loading the Vehicle on
page 8-28.

Vehicle Maximum Load on the
Tire

:

Load on an individual

tire due to curb weight,
accessory weight, occupant
weight, and cargo weight.

Vehicle Placard

:

A label

permanently attached to a
vehicle showing the vehicle’s
capacity weight and the original
equipment tire size and
recommended inflation pressure.
See “Tire and Loading
Information Label” under
Loading the Vehicle on
page 8-28.

Vehicle Service and Care

9-45

2008 - Pontiac G8 Owner Manual
