Pontiac G5 (2008 year). Manual - part 9

Entry/Exit Lighting

The lamps inside the vehicle will go on when any door
is opened. These lamps fade out about 20 seconds
after all of the doors have been closed or when
the ignition is turned to ON/RUN. These lamps will also
go on when pressing the trunk release, unlock symbol,
or the horn symbol button on the Remote Keyless Entry
System (RKE) Transmitter.

After the key is removed from the ignition, the lamps
inside the vehicle stay on for about 20 seconds to
provide an illuminated exit.

Mirror Reading Lamps

Your vehicle may have reading lamps on the rearview
mirror. Push the button to turn the reading lamps on
and off.

Electric Power Management

This vehicle has Electric Power Management (EPM),
an advanced control system. It estimates the battery’s
temperature and state of charge and then adjusts
the voltage for best performance and extended life of
the battery.

When the battery’s state of charge is low, the voltage is
raised slightly to quickly put the charge back in. When
the state of charge is high, the voltage is lowered slightly
to prevent overcharging. If the vehicle has a voltmeter
gage or voltage display on the Driver Information
Center (DIC), you may see the voltage move up or
down. This is normal. If there is a problem, an alert will
be displayed.

The battery can be discharged at idle if the electrical
loads are very high. This is true for all vehicles. This is
because the generator (alternator) may not be
spinning fast enough at idle to produce all the power
that is needed for very high electrical loads.

A high electrical load occurs when several of the
following loads are on: headlamps, high beams, fog
lamps, rear window defogger, climate control fan at high
speed, heated seats, engine cooling fans, trailer
loads, and loads plugged into accessory power outlets.

EPM works to prevent excessive discharge of the
battery. It does this by balancing the generator’s output
and the vehicle’s electrical needs. It can increase
engine idle speed to generate more power, whenever
needed. It can temporarily reduce the power demands of
some accessories.

Normally, these actions occur in steps or levels, without
being noticeable. In rare cases at the highest levels
of corrective action, this action may be noticeable to
the driver.

3-17

Battery Run-Down Protection

Your vehicle has a battery saver feature designed to
protect the vehicle’s battery.

When any interior lamp is left on and the ignition is
turned off, the battery rundown protection system
automatically turns the lamp off after 20 minutes.
This prevents draining of the battery.

Accessory Power Outlet(s)

Accessory power outlets can be used to connect
electrical equipment such as a cellular phone or
CB radio.

The accessory power outlet is located in the center
console, rearward of the shift lever.

To use the accessory power outlet, remove the cover.
When not in use, always cover the accessory power
outlet with the protective cap.

Notice: Leaving electrical equipment on for
extended periods will drain the battery. Always turn
off electrical equipment when not in use and do
not plug in equipment that exceeds the maximum
amperage rating of 20 amperes.

Certain electrical accessories may not be compatible
with the accessory power outlet and could result
in blown vehicle or adapter fuses. If you experience a
problem, see your dealer/retailer for additional
information on the accessory power outlet.

Notice: Adding any electrical equipment to your
vehicle may damage it or keep other components
from working as they should. The repairs would not
be covered by your warranty. Do not use equipment
exceeding maximum amperage rating of 20 amperes.
Check with your dealer/retailer before adding
electrical equipment.

When adding electrical equipment, be sure to follow the
installation instructions included with the equipment.

Notice: Improper use of the power outlet can cause
damage not covered by your warranty. Do not
hang any type of accessory or accessory bracket
from the plug because the power outlets are
designed for accessory power plugs only.

3-18

Ashtray(s) and Cigarette Lighter

Your vehicle may have an ashtray and cigarette lighter.
To use the lighter, located on the instrument panel
below the climate controls, push it in all the way and let
go. When it is ready, it will pop back out by itself.

Notice: Holding a cigarette lighter in while it is
heating will not allow the lighter to back away from
the heating element when it is hot. Damage from
overheating may occur to the lighter or heating
element, or a fuse could be blown. Do not hold a
cigarette lighter in while it is heating. Do not
use equipment exceeding maximum amperage rating
of 15 amperes.

To clean the center console ashtray, remove the entire
ashtray and empty it.

Notice: If you put papers, pins, or other flammable
items in the ashtray, hot cigarettes or other
smoking materials could ignite them and possibly
damage your vehicle. Never put flammable items in
the ashtray.

Climate Controls

Climate Control System

The heating, cooling, and ventilation for the vehicle can
be controlled with this system.

Vehicles with Air Conditioning shown,

without Air Conditioning similar

3-19

Operation

To change the current mode, select one of the following:

H

(Vent): The air is directed though the instrument

panel outlets.

)

(Bi-Level): The air is split between the instrument

panel outlets and the floor outlets. Cooler air is directed to
the upper outlets and warmer air to the floor outlets.

6

(Floor): Most of the air is directed through the floor

outlets with some air directed to the windshield and
side windows.

The left knob can also be used to select defog or
defrost mode. Information on defogging and defrosting
can be found later in this section.

9

(Fan): Turn the center knob clockwise or

counterclockwise to increase or decrease the fan speed.
In any setting other than off, the fan will run continuously
with the ignition on. The fan must be turned on to run
the air conditioning compressor.

9

(Off): To turn the fan off, turn the knob all the way

counterclockwise to the off position.

Temperature Control: Turn the right knob clockwise or
counterclockwise to increase or decrease the
temperature inside the vehicle.

h

(Recirculation): Press this button to prevent

outside air and odors from entering the vehicle or to help
heat or cool the air inside the vehicle more quickly. An
indicator light above the button will come on in this mode.
The air conditioning compressor also comes on. This
mode is not available for floor, defog and defrost modes.
When the recirculation button is pressed, the recirculate
indicator light will flash five times and outside air will be
delivered. Operation in this mode during periods of high
humidity and cool outside temperatures may result in
increased window fogging. If window fogging is
experienced, select the defrost mode.

Outside Air: This mode allows outside air to circulate
through the vehicle. This mode is automatically
active if recirculate is not selected. There is no button
for outside air.

#

(Air Conditioning): If your vehicle has air

conditioning, press this button to turn the air conditioning
system on or off. When this button is pressed, an
indicator light above the button comes on to show that
the air conditioning is activated.

On hot days, open the windows to let hot inside air
escape; then close them. This helps to reduce the time
it takes for the vehicle to cool down. It also helps the
system to operate more efficiently.

3-20

For quick cool down on hot days:

1. Select the

H

mode.

2. Select the

h

mode.

3. Select

#

.

4. Select the coolest temperature.

5. Select the highest fan speed.

Using these settings together for long periods of time
may cause the air inside of the vehicle to become
too dry. To prevent this from happening, after the air in
the vehicle has cooled, turn off the recirculation by
pressing the button again.

The air conditioning system removes moisture from the
air, so a small amount of water might drip underneath
the vehicle while idling or after turning off the engine.
This is normal.

The air conditioning compressor cannot be turned on
when the fan is off.

Defogging and Defrosting

Fog on the inside of windows is a result of high humidity
(moisture) condensing on the cool window glass.
This can be minimized if the climate control system is
used properly. There are two modes to clear fog or frost
from the windshield and side windows. When either
the defrost or defog mode is selected the system runs
the air conditioning compressor.

Turn the left knob to select the defog or defrost mode.

-

(Defog): Use the defog mode to clear the windows

of fog or moisture and warm the passengers. Half of
the air is directed to the windshield and side window
outlets and the remaining to the floor outlets. To defog
the windows faster, turn the temperature control
knob clockwise to the warmest setting.

0

(Defrost): Use the defrost mode to remove fog or

frost from the windshield more quickly. Most of the
air is directed to the windshield, with some air directed
to the side window outlets and the floor outlets.
To defrost the windows faster, turn the temperature
control knob clockwise to the warmest setting. For best
results, clear all snow and ice from the windshield
before defrosting.

3-21

Rear Window Defogger

The rear window defogger uses a warming grid to
remove fog from the rear window.

The rear window defogger will only work when the
ignition is in ON/RUN.

<

(Rear): Press the button to turn the rear window

defogger on or off. Be sure to clear as much snow from
the rear window as possible. An indicator light above
the button comes on to show that the rear window
defogger is activated.

The rear window defogger turns off about 15 minutes
after the button is pressed. If turned on again, the
defogger only runs for about seven minutes before
turning off. If the vehicle is moving faster than 50 mph
(80 kph), the rear defogger will stay on. The defogger
can also be turned off by pressing the button again or by
turning off the engine.

Notice: Do not use anything sharp on the inside
of the rear window. If you do, you could cut or
damage the warming grid, and the repairs would not
be covered by your warranty. Do not attach a
temporary vehicle license, tape, a decal or anything
similar to the defogger grid.

Outlet Adjustment

Use the thumbwheels located next to and below the air
outlets to change the direction of the airflow and to
open and close the outlets.

Operation Tips

•

Clear away any ice, snow or leaves from the air
inlets at the base of the windshield that may
block the flow of air into your vehicle.

•

Use of non-GM approved hood deflectors may
adversely affect the performance of the system.

•

Keep the path under the front seats clear of objects
to help circulate the air inside of your vehicle more
effectively.

3-22

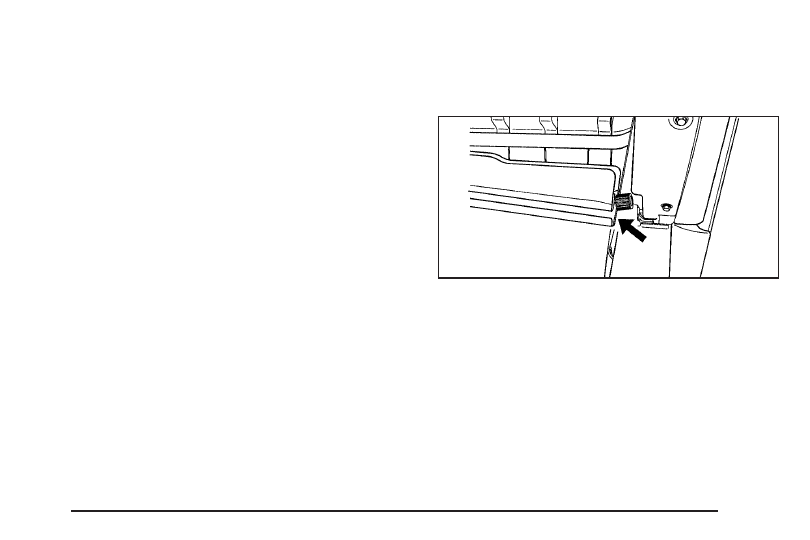

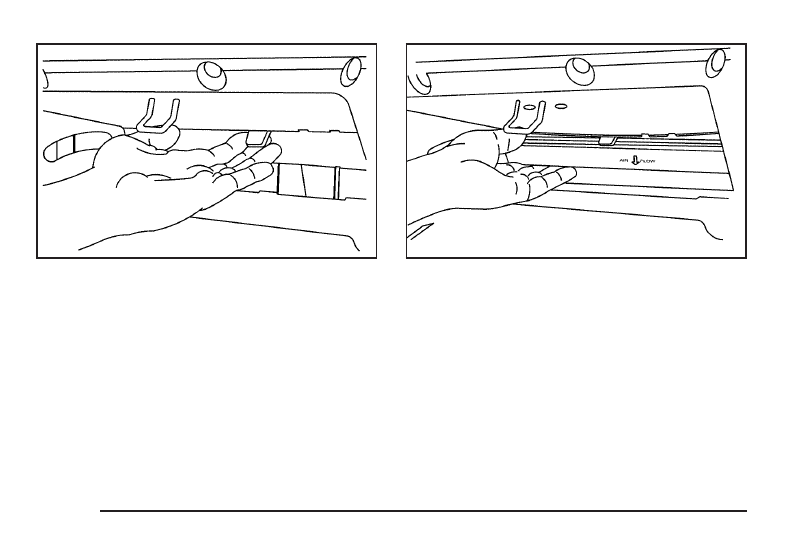

Passenger Compartment Air Filter

Passenger compartment air, both outside air and
recirculated air, is routed through a passenger
compartment filter. The filter removes certain particles
from the air, including pollen and dust particles.
Reductions in airflow, which may occur more quickly in
dusty areas, indicate that the filter needs to be
replaced early.

The filter should be replaced as part of routine
scheduled maintenance. See Scheduled Maintenance
on page 6-4 for replacement intervals. See your
dealer/retailer for details on changing the filter. To find
out what type of filter to use, see Maintenance
Replacement Parts on page 6-14.

To access the passenger compartment air filter you
must go through the glove box.

1. Open the glove box and remove all articles from

the inside.

2. Tilt the glove box door down by squeezing on each

side of the glove box until the door can be lowered
from its track. Lower the glove box door.

3-23

3. Open the passenger compartment air filter door by

reaching through the opening in the back of the
glove box and raising the tab until the door can be
opened downward.

4. Remove the filter by sliding it out of the housing.

When installing a new air filter make sure the
AIR FLOW arrow is pointing downward. Reverse
Steps 1 through 5 making sure the glove box door
goes back into place.

3-24

Warning Lights, Gages, and
Indicators

This section describes the warning lights and gages on
your vehicle.

Warning lights and gages can signal that something is
wrong before it becomes serious enough to cause
an expensive repair or replacement. Paying attention to
the warning lights and gages could also save you or
others from injury.

Warning lights come on when there may be or is a
problem with one of your vehicle’s functions. Some
warning lights come on briefly when you start the engine
just to let you know they are working. If you are
familiar with this section, you should not be alarmed
when this happens.

Gages can indicate when there may be or is a problem
with one of your vehicle’s functions. Often gages
and warning lights work together to let you know when
there is a problem with your vehicle.

When one of the warning lights comes on and stays on
as you are driving, or when one of the gages shows
there may be a problem, check the section that tells you
what to do about it. Follow this manual’s advice.
Waiting to do repairs can be costly and even dangerous.

3-25

Instrument Panel Cluster

Your instrument panel cluster is designed to let you know at a glance how your vehicle is running. You will know how
fast you are going, about how much fuel is left in the tank, and many other things you will need to drive safely and
economically.

United States, Manual Transmission Version shown, Canada and Automatic Transmission similar

3-26

Speedometer and Odometer

Your speedometer lets you see your speed in both
miles per hour (mph) and kilometers per hour (km/h).

Your vehicle’s odometer works together with the
driver information center. You can set a Trip A and
Trip B odometer. See “Trip Information” under DIC
Operation and Displays on page 3-42.

The odometer mileage can be checked without the
vehicle running. Simply open the driver’s door and the
mileage will be displayed briefly.

If your vehicle ever needs a new odometer installed, the
new one will be set to the correct mileage total of the
old odometer.

Tachometer

The tachometer displays
the engine speed in
revolutions per
minute (rpm).

Notice: If you operate the engine with the
tachometer in the shaded warning area, your vehicle
could be damaged, and the damages would not
be covered by your warranty. Do not operate
the engine with the tachometer in the shaded
warning area.

3-27

Safety Belt Reminders

Safety Belt Reminder Light

When the engine is started, a chime will come on for
several seconds to remind people to fasten their safety
belts, unless the driver’s safety belt is already buckled.

The safety belt light will also come
on and stay on for several seconds,
then it will flash for several more.

This chime and light is repeated if the driver remains
unbuckled and the vehicle is in motion. If the driver’s belt
is already buckled, neither the chime nor the light will
come on.

Passenger Safety Belt Reminder Light

If your vehicle has this light, several seconds after
the engine is started, a chime will sound for several
seconds to remind the front passenger to buckle
their safety belt. The passenger safety belt light will also
come on and stay on for several seconds, then it will
flash for several more.

This chime and light are repeated if
the passenger remains unbuckled
and the vehicle is in motion.

If the passenger’s safety belt is buckled, neither the
chime nor the light will come on.

3-28

Airbag Readiness Light

There is an airbag readiness light on the instrument
panel cluster, which shows the airbag symbol. The
system checks the airbag’s electrical system for
malfunctions. The light tells you if there is an electrical
problem. The system check includes the airbag
sensor, the pretensioners, the airbag modules, the
wiring and the crash sensing and diagnostic module.
For more information on the airbag system, see Airbag
System on page 1-51.

This light will come on
when you start your
vehicle, and it will flash
for a few seconds.
The light should go out
and the system is ready.

If the airbag readiness light stays on after you start the
vehicle or comes on when you are driving, your
airbag system may not work properly. Have your vehicle
serviced right away.

{

CAUTION:

If the airbag readiness light stays on after you
start your vehicle, it means the airbag system
may not be working properly. The airbags in
your vehicle may not inflate in a crash, or they
could even inflate without a crash. To help
avoid injury to yourself or others, have your
vehicle serviced right away if the airbag
readiness light stays on after you start your
vehicle.

The airbag readiness light should flash for a few seconds
when you start the engine. If the light does not come on
then, have it fixed immediately. If there is a problem with
the airbag system, an airbag Driver Information Center
(DIC) message may also come on. See DIC Warnings
and Messages on page 3-44 for more information.

3-29

Passenger Airbag Status Indicator

Your vehicle has the passenger sensing system.
Your instrument panel has a passenger airbag status
indicator.

When you start the vehicle, the passenger airbag status
indicator will light ON and OFF, or the symbol for on
and off, for several seconds as a system check. If you
use remote start to start your vehicle from a distance,
if equipped, you may not see the system check.
Then, after several more seconds, the status indicator
will light either ON or OFF, or either the on or off symbol
to let you know the status of the right front passenger’s
frontal airbag.

If the word ON or the on symbol is lit on the passenger
airbag status indicator, it means that the right front
passenger’s frontal airbag is enabled (may inflate).

{

CAUTION:

If the on indicator comes on when you have a
rear-facing child restraint installed in the right
front passenger’s seat, it means that the
passenger sensing system has not turned off
the passenger’s frontal airbag. A child in a
rear-facing child restraint can be seriously
injured or killed if the right front passenger’s
airbag inflates. This is because the back of the
rear-facing child restraint would be very close
to the inflating airbag. Do not use a rear-facing
child restraint in the right front passenger’s
seat if the airbag is turned on.

United States

Canada

3-30

{

CAUTION:

Even though the passenger sensing system is
designed to turn off the right front passenger’s
frontal airbag if the system detects a
rear-facing child restraint, no system is
fail-safe, and no one can guarantee that an
airbag will not deploy under some unusual
circumstance, even though it is turned off.
We recommend that rear-facing child restraints
be secured in the rear seat, even if the airbag
is off.

If the word OFF or the off symbol is lit on the airbag
status indicator, it means that the passenger sensing
system has turned off the right front passenger’s frontal
airbag. See Passenger Sensing System on page 1-60
for more on this, including important safety information.

If, after several seconds, both status indicator lights
remain on, or if there are no lights at all, there may be a
problem with the lights or the passenger sensing
system. See your dealer/retailer for service.

{

CAUTION:

If the airbag readiness light in the instrument
panel cluster ever comes on and stays on, it
means that something may be wrong with the
airbag system. If this ever happens, have the
vehicle serviced promptly, because an
adult-size person sitting in the right front
passenger’s seat may not have the protection
of the airbag(s). See Airbag Readiness Light
on page 3-29 for more on this, including
important safety information.

3-31

Charging System Light

This light will come on
briefly when you turn on
the ignition key, but
the engine is not running,
as a check to show
you it is working.

It should go out once the engine is running. If it stays
on, or comes on while driving, there could be a problem
with the charging system. A charging system Driver
Information Center (DIC) message may also appear.
See DIC Warnings and Messages on page 3-44
for more information. This light could indicate that there
are problems with a generator drive belt, or that
there is an electrical problem. Have it checked right
away. If you must drive a short distance with the light on,
be certain to turn off all the accessories, such as the
radio and air conditioner.

Up-Shift Light

Your vehicle may have an
up-shift light.

When this light comes on, you should shift to the next
higher gear if weather, road, and traffic conditions allow
you to.

See Manual Transmission Operation on page 2-30
for more information.

3-32
