Your vehicle has this cluster or one very similar to it. It includes indicator warning lights and gages that are explained
on the following pages. Be sure to read about them.

United States shown, Canada similar

3-25

Speedometer and Odometer

Your speedometer lets you see your speed in both
miles per hour (mph) and kilometers per hour (km/h).

Your odometer shows how far your vehicle has
been driven, in either miles (used in the United States)
or kilometers (used in Canada).

Your vehicle has a tamper resistant odometer.
The digital odometer will read 999,999 if someone
tries to turn it back.

Repair or replacement of your instrument panel cluster
should only be performed by a qualified GM service
center.

Trip Odometer

The trip odometer can display how far you have driven
since you last reset it.

For more information see DIC Operation and Displays
on page 3-37.

Tachometer

The tachometer shows
your engine speed in
revolutions per
minute (rpm).

Safety Belt Reminder Light

When the key is turned to ON or START, a chime will
come on for several seconds to remind people to fasten
their safety belts, unless the driver’s safety belt is
already buckled.

The safety belt light will
also come on and stay on
for several seconds,
then it will flash for
several more.

If the driver’s belt is already buckled, neither the chime
nor the light will come on.

3-26

Airbag Readiness Light

There is an airbag readiness light on the instrument
panel, which shows the airbag symbol. The system
checks the airbag’s electrical system for malfunctions.
The light tells you if there is an electrical problem.
The system check includes the airbag sensors, the
airbag modules, the wiring and the diagnostic module.
For more information on the airbag system, see
Airbag System on page 1-47.

This light will come on
when you start your
vehicle, and it will flash for
a few seconds. Then the
light should go out.
This means the system
is ready.

If the airbag readiness light stays on after you start the
vehicle or comes on when you are driving, your airbag
system may not work properly. Have your vehicle
serviced right away.

{

CAUTION:

If the airbag readiness light stays on after you
start your vehicle, it means the airbag system
may not be working properly. The airbags in
your vehicle may not inflate in a crash, or they
could even inflate without a crash. To help
avoid injury to yourself or others, have your
vehicle serviced right away if the airbag
readiness light stays on after you start your
vehicle.

The airbag readiness light should flash for a few
seconds when you turn the vehicle on. If the light does
not come on then, have it fixed so it will be ready to
warn you if there is a problem.

If there is a problem with the airbag system in your
vehicle, the Service airbag message will appear on the
DIC display. See DIC Warnings and Messages on
page 3-40 for more information.

3-27

Charging System Light

The charging system light
will come on for a few
seconds when you turn on
the ignition as a check
to show you it is working.

If it stays on, or comes on while you are driving and
you hear a chime, you may have a problem with
the electrical charging system. It could indicate that you
have a loose generator drive belt or another electrical
problem. Have it checked right away. Driving while
this light is on could drain your battery.

If you must drive a short distance with the light on, be
certain to turn off all your accessories, such as the radio
and air conditioner.

Brake System Warning Light

Your vehicle’s hydraulic brake system is divided into
two parts. If one part isn’t working, the other part can still
work and stop you. For good braking, though, you need
both parts working well.

If the warning light comes on, there is a brake problem.
Have your brake system inspected right away.

This light should come on briefly when you turn the
ignition key to ON. If it doesn’t come on then, have it
fixed so it will be ready to warn you if there’s a problem.

United States

Canada

3-28

When the ignition is on, the brake system warning light
will also come on when you set your parking brake.
The light will stay on if your parking brake doesn’t
release fully. If it stays on after your parking brake is
fully released, it means you have a brake problem.

If the light comes on while you are driving, pull off the
road and stop carefully. You may notice that the pedal is
harder to push. Or, the pedal may go closer to the
floor. It may take longer to stop. If the light is still on,
have the vehicle towed for service. See Towing
Your Vehicle on page 4-36.

{

CAUTION:

Your brake system may not be working
properly if the brake system warning light is
on. Driving with the brake system warning light
on can lead to an accident. If the light is still
on after you have pulled off the road and
stopped carefully, have the vehicle towed for
service.

Anti-Lock Brake System
Warning Light

If your vehicle has the
anti-lock brake system, the
light will come on when
your engine is started and
may stay on for several
seconds. That’s normal.

If the light stays on, turn the ignition to OFF. Or, if the
light comes on when you’re driving, stop as soon
as possible and turn the ignition off. Then start the
engine again to reset the system. If the light still stays
on, or comes on again while you’re driving, your vehicle
needs service. If the regular brake system warning
light isn’t on, you still have brakes, but you don’t have
anti-lock brakes. If the regular brake system warning
light is also on, you don’t have anti-lock brakes
and there’s a problem with your regular brakes.
See Brake System Warning Light on page 3-28.

The anti-lock brake system warning light will come on
briefly when you turn the ignition key to ON. This is
normal. If the light doesn’t come on then, have it fixed
so it will be ready to warn you if there is a problem.

3-29

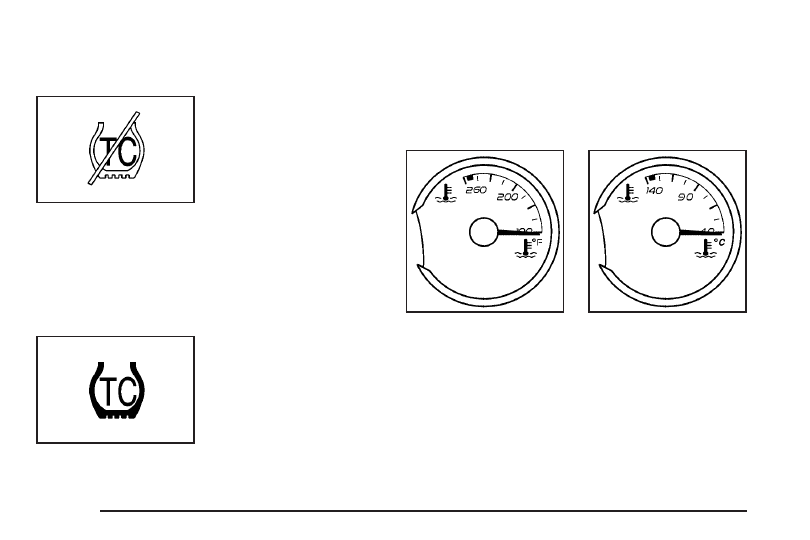

Traction Control System (TCS)
Warning Light

If the traction control
warning light comes on
and stays on, there may be
a problem with the
traction control system.

The traction control warning light will come on briefly
when you turn the ignition to ON. If it does not come on
then, have it fixed so it will be ready to warn you if
there is a problem. See Traction Control System (TCS)
on page 4-8 for more information.

Traction Control System Active Light

This light will appear when
the traction control system
is limiting wheel spin.
You may feel or hear
the system working,
but this is normal.

Slippery road conditions may exist if this message
appears, so adjust your driving accordingly.

The message will stay on for a few seconds after
the traction control system stops limiting wheel spin.
See Traction Control System (TCS) on page 4-8
for more information.

Engine Coolant Temperature Gage

This gage shows the engine coolant temperature. If the
gage pointer moves into the red area, the light comes
on and you hear a chime, your engine is too hot!
It means that your engine coolant has overheated.
See Engine Overheating on page 5-22.

United States

Canada

3-30

Malfunction Indicator Lamp

Check Engine Light

Your vehicle is equipped
with a computer which
monitors operation of the
fuel, ignition, and emission
control systems.

This system is called OBD II (On-Board Diagnostics-
Second Generation) and is intended to assure that
emissions are at acceptable levels for the life of
the vehicle, helping to produce a cleaner environment.
The check engine light comes on to indicate that there
is a problem and service is required. Malfunctions often
will be indicated by the system before any problem is
apparent. This may prevent more serious damage
to your vehicle. This system is also designed to assist
your service technician in correctly diagnosing any
malfunction.

Notice: If you keep driving your vehicle with this
light on, after awhile, your emission controls
may not work as well, your fuel economy may not
be as good, and your engine may not run as
smoothly. This could lead to costly repairs that
may not be covered by your warranty.

Notice: Modifications made to the engine,
transaxle, exhaust, intake, or fuel system of your
vehicle or the replacement of the original tires with
other than those of the same Tire Performance
Criteria (TPC) can affect your vehicle’s emission
controls and may cause this light to come on.
Modifications to these systems could lead to costly
repairs not covered by your warranty. This may
also result in a failure to pass a required Emission
Inspection/Maintenance test.

This light should come on, as a check to show you it is
working, when the ignition is on and the engine is
not running. If the light does not come on, have it
repaired. This light will also come on during a
malfunction in one of two ways:

•

Light Flashing — A misfire condition has been
detected. A misfire increases vehicle emissions
and may damage the emission control system on
your vehicle. Diagnosis and service may be
required.

•

Light On Steady — An emission control system
malfunction has been detected on your vehicle.
Diagnosis and service may be required.

3-31

If the Light is Flashing

The following may prevent more serious damage to
your vehicle:

•

Reducing vehicle speed

•

Avoiding hard accelerations

•

Avoiding steep uphill grades

•

If you are towing a trailer, reduce the amount of
cargo being hauled as soon as it is possible

If the light stops flashing and remains on steady,
see “If the Light Is On Steady” following.

If the light continues to flash, when it is safe to do so,
stop the vehicle. Find a safe place to park your vehicle.
Turn the key off, wait at least 10 seconds and restart
the engine. If the light remains on steady, see “If the
Light Is On Steady” following. If the light is still flashing,
follow the previous steps, and see your dealer for
service as soon as possible.

If the Light Is On Steady

You may be able to correct the emission system
malfunction by considering the following:

Did you recently put fuel into your vehicle?

If so, reinstall the fuel cap, making sure to fully
install the cap. See Filling Your Tank on page 5-8.
The diagnostic system can determine if the fuel cap has
been left off or improperly installed. A loose or missing
fuel cap will allow fuel to evaporate into the atmosphere.
A few driving trips with the cap properly installed
should turn the light off.

Did you just drive through a deep puddle of water?

If so, your electrical system may be wet. The condition
will usually be corrected when the electrical system
dries out. A few driving trips should turn the light off.

3-32

Have you recently changed brands of fuel?

If so, be sure to fuel your vehicle with quality fuel.
See Gasoline Octane on page 5-5. Poor fuel quality will
cause your engine not to run as efficiently as designed.
You may notice this as stalling after start-up, stalling
when you put the vehicle into gear, misfiring, hesitation
on acceleration, or stumbling on acceleration.
(These conditions may go away once the engine is
warmed up.) This will be detected by the system and
cause the light to turn on.

If you experience one or more of these conditions,
change the fuel brand you use. It will require at least
one full tank of the proper fuel to turn the light off.

If none of the above steps have made the light turn off,
your dealer can check the vehicle. Your dealer has
the proper test equipment and diagnostic tools to fix
any mechanical or electrical problems that may
have developed.

Emissions Inspection and
Maintenance Programs

Some state/provincial and local governments have or
may begin programs to inspect the emission control
equipment on your vehicle. Failure to pass this inspection
could prevent you from getting a vehicle registration.

Here are some things you need to know to help your
vehicle pass an inspection:

Your vehicle will not pass this inspection if the check
engine light is on or not working properly.

Your vehicle will not pass this inspection if the OBD
(on-board diagnostic) system determines that critical
emission control systems have not been completely
diagnosed by the system. The vehicle would be
considered not ready for inspection. This can happen
if you have recently replaced your battery or if your
battery has run down. The diagnostic system is
designed to evaluate critical emission control systems
during normal driving. This may take several days
of routine driving. If you have done this and your
vehicle still does not pass the inspection for lack of
OBD system readiness, your GM dealer can prepare
the vehicle for inspection.

3-33

Oil Pressure Light

If you have low engine oil
pressure, this light will stay
on after you start your
engine, or come on
and you will hear a chime
when you are driving.

This indicates that your engine is not receiving enough
oil. The engine could be low on oil, or could have
some other oil problem. Have it fixed immediately.

This light will come on briefly when you turn on the
ignition as a check to show you it is working. If it does
not come on with the ignition on, you may have a
problem with the bulb. Have it fixed right away.

{

CAUTION:

Do not keep driving if the oil pressure is low.
If you do, your engine can become so hot that
it catches fire. You or others could be burned.
Check your oil as soon as possible and have
your vehicle serviced.

Notice: Lack of proper engine oil maintenance
may damage the engine. The repairs would not be
covered by your warranty. Always follow the
maintenance schedule in this manual for changing
engine oil.

3-34

Security Light

For information
regarding this light,
see Theft-Deterrent
Systems on page 2-16.

Cruise Control Light

This light comes on
whenever you set your
cruise control.

The light will go out when the cruise control is turned
off. See Cruise Control on page 3-10 for more
information.

Highbeam On Light

This light will come on
when the high-beam
headlamps are in use.

See Headlamp High/Low-Beam Changer on page 3-8.

Service Vehicle Soon Light

This light will come on
and a chime will sound
if it detects a problem
on the vehicle.

The Driver Information Center (DIC) may display a
message such as Low Coolant, Power Steering, Engine
Reduced Power, etc. These messages may help you
determine why the service vehicle soon indicator is on.
See DIC Warnings and Messages on page 3-40.
If this happens, see your GM dealer for necessary
repairs to maintain top vehicle performance.

3-35

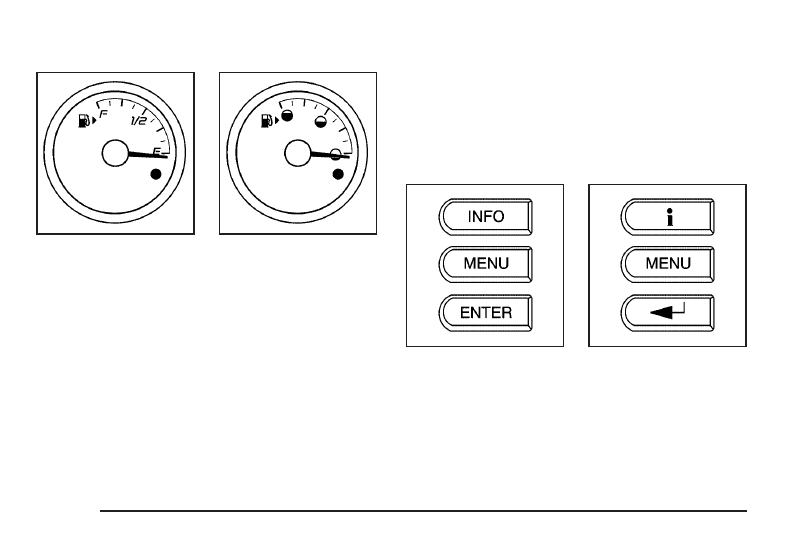

Fuel Gage

Your fuel gage tells you about how much fuel you have
left, when the ignition is on. See Low Fuel Warning
Light on page 3-36 for more information.

Low Fuel Warning Light

This light comes on when the fuel tank is low on fuel.
To turn if off, add fuel to the fuel tank.

Driver Information Center (DIC)

The Driver Information Center (DIC) provides the
following:

•

A way to personalize your vehicle

•

Trip information

•

Warning messages

United States

Canada

United States

Canada

3-36

The buttons used to activate the DIC are located on the
left side of the vehicle’s audio system.

INFO/

4

(Information): Press this button to scroll

through the vehicle information mode displays.

MENU: Press this button to enter and scroll through the
menu mode.

ENTER/

r

(Enter): Press this button to select a

menu option or to acknowledge a warning message.

The DIC messages will be read through your audio
system display.

DIC Operation and Displays

The DIC comes on when the ignition is on. If your
vehicle has the uplevel audio system, the time and
outside temperature will be shown on the first line of the
display and the DIC information will be shown on the
second line of the display.

The DIC has different modes which can be accessed by
pressing the DIC buttons. The button functions are
detailed in the following.

Information Mode

INFO/

4

(Information): Press this button to scroll

through the vehicle information mode displays in the
following order:

•

TRIP A

•

TRIP B

•

FUEL RANGE (Fuel Range Until Empty)

•

ECON (Average Fuel Economy)

•

AV SPEED (Average Vehicle Speed)

•

OIL LIFE (Engine Oil Life System)

TRIP A or TRIP B: Press the information button
until TRIP A or TRIP B is displayed. This shows the
current distance traveled since the last reset for
each trip odometer in either miles or kilometers.
Both odometers can be used at the same time.
Each trip odometer can be reset to zero separately by
pressing and holding the enter button for a few seconds
while the desired trip odometer is displayed.

3-37

FUEL RANGE: Press the information button until FUEL
RANGE is displayed. This shows the remaining
distance you can drive without refueling. It is based on
fuel economy and the fuel remaining in the tank.

The fuel economy data used to determine fuel range
is an average of recent driving conditions. As your
driving conditions change, this data is gradually updated.
Fuel range cannot be reset.

ECON: Press the information button until ECON is
displayed. Average fuel economy is how many miles
per gallon or liters per 100 kilometers your vehicle
is getting based on current and past driving conditions.

Press and hold the enter button while ECON is
displayed to reset the average fuel economy. Average
fuel economy will then be calculated starting from
that point. If the average fuel economy is not reset,
it will be continually updated each time you drive.

AV SPEED: Press the information button until
AV SPEED is displayed. This shows the vehicle’s
average speed in miles per hour or kilometers per hour.

Press and hold the enter button while AV SPEED is
displayed to reset the average vehicle speed.

OIL LIFE: Press the information button until OIL LIFE
is displayed. The engine oil life system shows an
estimate of the oil’s remaining useful life. It will show
100% when the system is reset after an oil change.
It will alert you to change your oil on a schedule
consistent with your driving conditions.

Always reset the engine oil life system after an oil
change. See “OIL LIFE RESET” under DIC Vehicle
Personalization on page 3-42 and Engine Oil Life
System on page 5-16.

In addition to the engine oil life system monitoring
the oil life, additional maintenance is recommended
in the Maintenance Schedule in this manual.
See Scheduled Maintenance on page 6-4 and
Engine Oil on page 5-13.

3-38

Personalization

MENU: Press this button while the vehicle is in ON to
scroll through each of the personalization options in
the following order. All of the personalization options
may not be available on your vehicle. Only the options
available will be displayed on your DIC.

•

Oil Life Reset

•

Units Selection (English/Metric)

•

Remote Start Capability

•

Horn Chirp During Remote Keyless Entry Locking

•

Horn Chirp During Remote Keyless Entry Unlocking

•

Exterior Light Flash During Remote Keyless Entry
Locking or Unlocking

•

Delayed Locking

•

Automatic Vehicle Unlocking: Specific Doors

•

Automatic Vehicle Unlocking: When Key is Off or
When Shift To Park

•

Exterior Perimeter Lighting During Remote Keyless
Entry Unlock

•

Security System Passive or Remote Keyless
Entry Arming

•

Select Language: (English, French, Spanish or
German)

When the desired option is reached, press the enter
button to toggle between the modes of that option.
To make a selection, press the MENU button again.

If no selection is made within 10 seconds, the display
will revert back to the previous information displayed.

The MENU mode is exited when the information button
is pressed, a 10 second time period has elapsed,
the ignition is turned to OFF or the end of the MENU list
is reached.

See DIC Vehicle Personalization on page 3-42 for more
information on the personalization options.

Enter

ENTER/

r

(Enter): Press this button to reset certain

functions and to turn off or acknowledge messages
on the DIC display. This button also toggles through the
options available in each personalization menu.

3-39

DIC Warnings and Messages

These messages will appear if there is a problem
sensed in one of your vehicle’s systems.

Any message will clear when the vehicle’s condition is no
longer present. To acknowledge a message and clear it
from the display, press any of the three DIC buttons.
The warning message will come back on the next time
the vehicle is turned off and back on if the condition is still
present. With most messages, a warning chime will
sound when the message is displayed. Your vehicle may
have other warning messages.

AUTO LIGHTS OFF: This message is displayed if the
automatic headlamp system is disabled with the
headlamp switch.

AUTO LIGHTS ON: This message is displayed if the
automatic headlamp system is enabled with the
headlamp switch.

BRAKE FLUID: This message will display if the ignition
is in ON to inform the driver that the brake fluid level
is low. Have the brake system serviced by your
GM dealer as soon as possible.

CHANGE OIL SOON: This message is displayed when
the life of the engine oil has expired and it should be
changed.

When you acknowledge the Change Engine Oil
message by clearing it from the display, you still must
reset the engine oil life system separately. See
Engine Oil Life System on page 5-16, Engine Oil on
page 5-13 and Scheduled Maintenance on page 6-4 for
more information.

CHECK GAS CAP: This message will appear if the gas
cap has not been fully tightened. You should recheck
your gas cap to ensure that it is on properly. A few
driving trips with the cap properly installed should turn
the display off.

DOOR AJAR: This message is displayed if one or
more of the vehicle’s doors are not closed properly.
When this message appears, you should make sure that
the door is closed completely.

ENGINE DISABLED: This message is displayed if the
starting of the engine is disabled. Have your vehicle
serviced immediately by your GM dealer.

3-40
