Pontiac Bonneville (2005 year). Manual - part 11

Highbeam On Light

This light will illuminate
when the headlamp high
beams are in use.

See Headlamp High/Low-Beam Changer on page 3-8.

Low Washer Fluid Warning Light

If your vehicle has the
systems monitor, this light
will come on and a
warning chime will sound
when the washer fluid
container is less than
one-third full.

On vehicles with a DIC, the WASHER FLUID LOW
message will come on. See DIC Warnings and
Messages on page 3-62 for more information.

Check Gages Warning Light

If your vehicle has the
systems monitor, this light
will come on briefly as
a bulb check when
your ignition is turned
to ON.

If this light comes on and stays on while you are driving,
check your gages for fuel, coolant temperature, oil
pressure and voltage.

Door Ajar Light

If your vehicle has the
systems monitor, this light
will come on and a warning
chime will sound when the
driver’s door or one of the
passenger’s doors is not
completely closed.

3-54

On vehicles with a DIC, the door that is ajar will be
shown as an icon next to the vehicle outline and
a message will appear on the display. See DIC
Warnings and Messages on page 3-62 for more
information.

Trunk Ajar Light

If your vehicle has the
systems monitor, this light
will come on and a
warning chime will sound
when the trunk is not
completely closed.

On vehicles with a DIC, the TRUNK AJAR message will
come on. See DIC Warnings and Messages on
page 3-62 for more information.

Service Vehicle Soon Light

If your vehicle has this feature, this light will come on
briefly as a bulb check when your ignition is turned
to ON.

This light will come on and a warning chime will sound if
you have certain non-emissions related vehicle
problems. These problems may not be so obvious and
may not affect vehicle performance or durability.
Consult a qualified dealership for necessary repairs to
maintain top vehicle performance.

United States and V6 in

Canada

Canada (V8 Only)

3-55

Fuel Gage (V6 Engine)

When the ignition is on, your fuel gage tells you about
how much fuel you have in your tank.

When the gage reads in the colored band, a warning
chime will sound and the CHECK GAGES warning light
will come on. You still have a little fuel left, but you
need to get more fuel right away.

On vehicles with a DIC, the CHECK GAGES LOW
FUEL message will be displayed when the fuel gage
reads in the yellow band. See DIC Warnings and
Messages on page 3-62 for more information.

Here are some things that owners ask about. None of
these show a problem with your fuel gage:

•

At the service station, the gas pump shuts off
before the gage reads full.

•

It takes a little more, or less, fuel to fill up than the
gage indicated. For example, the gage may have
indicated the tank was half full, but it actually took a
little more, or less, than half the tank’s capacity
to fill the tank.

United States

Canada

3-56

Fuel Gage (V8 Engine)

When the ignition is on, your fuel gage tells you about
how much fuel you have in your tank.

When the gage reads in the colored band, a warning
chime will sound and the CHECK GAGES warning light
will come on. You still have a little fuel left, but you
need to get more fuel right away.

On vehicles with a DIC, the CHECK GAGES LOW
FUEL message will be displayed when the fuel gage
reads in the yellow band. See DIC Warnings and
Messages on page 3-62 for more information.

Here are some things that owners ask about. None of
these show a problem with your fuel gage:

•

At the service station, the gas pump shuts off
before the gage reads full.

•

It takes a little more (or less) fuel to fill up than the
gage indicated. For example, the gage may have
indicated the tank was half full, but it actually took a
little more (or less) than half the tank’s capacity
to fill the tank.

United States

Canada

3-57

Systems Monitor

If you have the systems
monitor, it gives you
important safety and
maintenance facts about
your vehicle.

When you turn the ignition on, the systems monitor and
warning lights will briefly light up. If a problem is
detected, the warning lights will turn on and a chime
will sound.

The following warning lights are displayed in the
systems monitor:

•

CHECK OIL LEVEL: This message could mean
your oil level is low. If it comes on for more than
five seconds, see Check Oil Level Light on
page 3-53.

•

WASHER FLUID: This message means your
washer fluid tank is less than about 30 percent full.
If this light comes on, see Low Washer Fluid
Warning Light on page 3-54.

•

DOOR AJAR: This message means that either the
driver’s door or one of the passenger’s doors is not
completely closed. If this light comes on, see
Door Ajar Light on page 3-54.

•

TIRE PRESS: This message means one or more of
your tires may be low. See Check Tire Pressure
System on page 5-83.

•

CHECK GAGES: This means one or more of your
gages may be in their respective warning bands. If
this light comes on, see Check Gages Warning
Light on page 3-54.

•

TRUNK AJAR: This message means your trunk is
not completely closed.

3-58

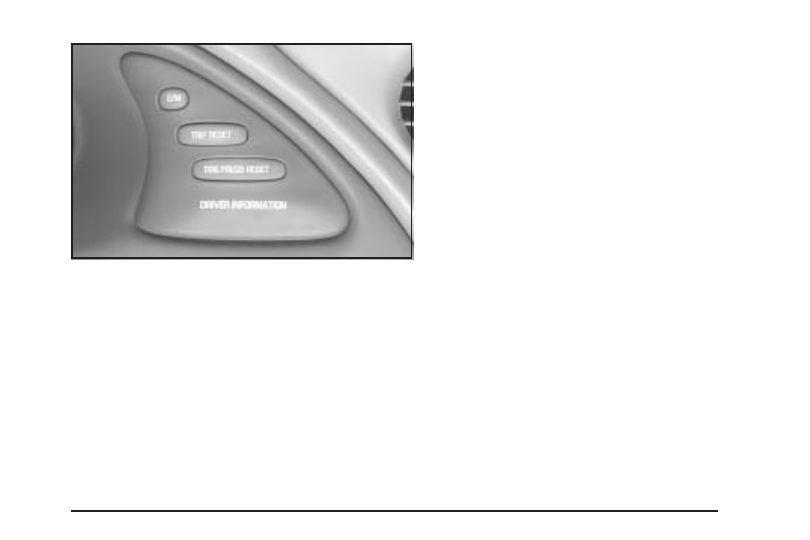

The following buttons are on the systems monitor
control panel which is located to the right of the
instrument panel cluster:

•

E/M (English/Metric): Use this button to change
the display between English and metric units.

•

TRIP RESET: This button allows you to reset your
trip odometer. To reset the trip odometer, press
the TRIP RESET button. The trip odometer will now
accumulate miles (kilometers) until the next reset.

•

TIRE PRESS RESET: This button allows you
to reset the check tire pressure system. To reset the
system or for more information, see Check Tire
Pressure System on page 5-83.

Driver Information Center (DIC)

Your vehicle may have a Driver Information Center
(DIC). The DIC will display information about how your
vehicle is functioning, as well as warning messages
if a system problem is detected.

3-59

DIC Controls and Displays

When you turn the ignition
on, the DIC will display your
DRIVER NUMBER. You
can have your dealer
program your name to
replace the driver identifier.
See your GM dealer for
more information.

The system will then perform a status check and display
any messages if a problem is detected. If there are
no problems detected, the display will return to the mode
selected by that driver the last time the ignition was
turned off.

If a problem is detected, a diagnostic message will
appear in the display. The message center is
continuously updated with the vehicle’s performance
status.

The following information will show the messages you
may see on the DIC display.

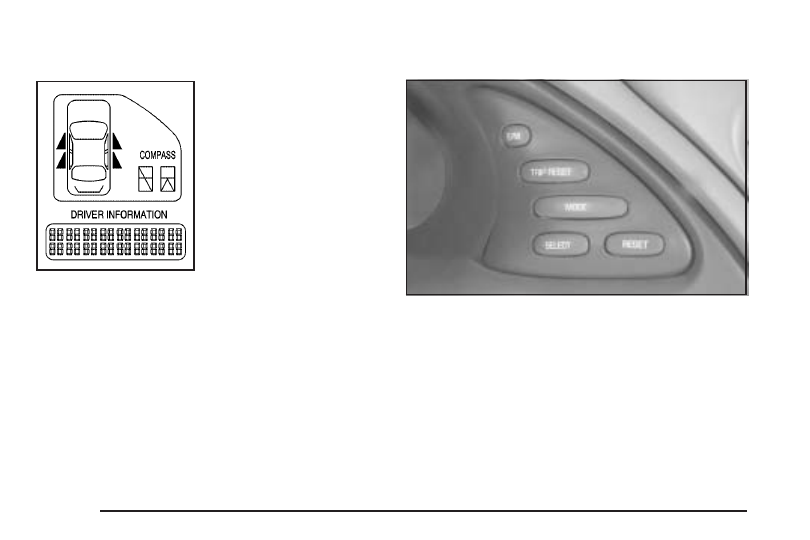

The following buttons are on the DIC control panel
which is located to the right of the instrument panel
cluster:

E/M (English/Metric): This button allows you to change
the display between English and metric units.

TRIP RESET: This button allows you to reset your trip
odometer. To reset the trip odometer, press the
TRIP RESET button. The trip odometer will now
accumulate miles (kilometers) until the next reset.

Base model shown,

GXP model similar

3-60

MODE: This button allows you to toggle through the
DIC modes (Vehicle Data, Personalization Programming,
Compass Calibration).

SELECT: This button allows you to select a DIC mode.

RESET: This button, when used along with other
buttons, will allow you to reset system functions.

Vehicle Data

Average Fuel Economy: Press the SELECT button
until the display shows AVG FUEL ECONOMY. Average
fuel economy is viewed as a long term approximation
of your overall driving conditions. To learn the average
fuel economy from a new starting point, press the
RESET button for five seconds while the average fuel
economy is displayed on the DIC.

Instantaneous Fuel Economy: Press the SELECT
button until the display shows INST FUEL ECONOMY.
Instantaneous fuel economy varies with your driving
conditions, such as acceleration, braking and the grade
of the road being traveled. The RESET button does
not function in this mode.

Fuel Range: Press the SELECT button until the display
shows FUEL RANGE. The fuel range will calculate
the remaining distance you can drive without refueling.
This calculation is based on the average fuel economy
for the last 25 miles (40.25 km) driven and the fuel

remaining in the fuel tank. If the fuel range drops below
40 miles (64.4 km), the display will show FUEL
RANGE LOW. The RESET button does not function in
this mode.

Fuel Used: Press the SELECT button until the display
shows FUEL USED. The value indicates how much
fuel has been used since the last reset. Do not confuse
fuel used with the amount of fuel in your tank. To
learn how much fuel will be used from a specific starting
point, press the RESET button for five seconds while
the fuel used is displayed on the DIC.

Engine Oil Life System: Press the SELECT button
until OIL LIFE appears in the display. The OIL LIFE
NORMAL display will show an estimate of the oil’s
remaining useful life. When the oil life index is less than
10%, an ENGINE OIL CHANGE SOON message will
be displayed and the oil life display will show OIL LIFE
CHANGE. When the ENGINE OIL CHANGE SOON
message is displayed, it means that service is required
for your vehicle. See your GM dealer.

In addition to the engine oil life system monitoring the
oil life, additional maintenance is recommended in
the Maintenance Schedule in this manual. See Part A:
Scheduled Maintenance Services on page 6-4 and
Engine Oil on page 5-16 for more information.

3-61

When you have the oil changed according to the
maintenance schedule, you will have to reset the engine
oil life system. To reset the engine oil life system, see
“How to Reset the Engine Oil Life System” under Engine
Oil Life System on page 5-20.

Tire Pressure Status: Press the SELECT button until
TIRE PRESSURE appears in the display. TIRE
PRESSURE NORMAL is displayed when the Check
Tire Pressure System believes your vehicle’s tire
pressures are normal. If a potential problem is detected,
the display will show CHECK TIRE PRESSURE and
the tire pressure status will show TIRE PRESSURE
LOW. If you see the CHECK TIRE PRESSURE
message, you should stop as soon as you can and
check all your tires for damage. If a tire is flat, see If a
Tire Goes Flat on page 5-92. Also check the tire
pressure in all four tires as soon as you can. See
Inflation - Tire Pressure on page 5-80 and Check Tire
Pressure System on page 5-83.

DIC Warnings and Messages

Other messages or warnings may appear in the DIC
display. For Canadian drivers, in addition to the
DIC message your DIC will display EXP with a number
after it which reflects the following messages:

EXP

(Export ID)

Warning Message

6

TRANSMISSION HOT IDLE ENGINE**

9

CHECK GAGES VOLT

11

CHECK GAGES LOW FUEL

15

LOW ENGINE COOLANT**

16

ENGINE HOT A/C DISABLED

20

TURN SIGNAL ON?

24

TRUNK AJAR

25

WASHER FLUID LOW

27

BATTERY SAVER ACTIVE

32

ENGINE HOT IDLE ENGINE**

33

STARTING DISABLED — THEFT*

34

SERVICE THEFT SYSTEM

35

CHECK GAGES OIL PRESSURE*

36

OIL LEVEL LOW

37

BRAKE FLUID LOW*

40

ALARM OCCURRED

44

CHECK GAGES TEMPERATURE*

3-62

EXP

(Export ID)

Warning Message

54

SERVICE STABILITY SYSTEM

55

STABILITY SYSTEM ACTIVE

61

CHECK GAS CAP

81

ENGINE OIL CHANGE SOON

83

SERVICE AIR BAG

102

CHECK CHARGE SYSTEM

111

ENGINE HOT STOP ENGINE**

140

DRIVER DOOR AJAR

141

FRONT PASSENGER DOOR AJAR

142

LEFT REAR DOOR AJAR

143

RIGHT REAR DOOR AJAR

144

CHECK TIRE PRESSURE

147

PARK BRAKE SET*

The EXP codes are used to make translation from
English to other languages easier.
Pressing any of the DIC control buttons will remove
the above messages or warnings from the DIC
display, unless noted by an asterisk (*).
Messages followed by a double asterisk (**) only
apply to vehicles with the 4.6L V8 engine.

SERVICE STABILITY SYSTEM – 54: If you ever see
the SERVICE STABILITY SYSTEM message, it
means there may be a problem with your stability
enhancement system. If you see this message, try to
reset the system: stop, turn off the engine, then start the
engine again. If the SERVICE STABILITY SYSTEM
message still comes on, it means there is a problem.
You should see your GM dealer for service. Reduce
your speed and drive accordingly.

STABILITY SYSTEM ACTIVE – 55: You may see the
STABILITY SYSTEM ACTIVE message on the Driver
Information Center. It means that an advanced,
computer-controlled system has come on to help your
vehicle continue to go in the direction in which you
are steering. This stability enhancement system
activates when the computer senses that your vehicle is
just starting to spin, as it might if you hit a patch of
ice or other slippery spot on the road. When the system
is on, you may hear a noise or feel a vibration in the
brake pedal. This is normal.

When the STABILITY SYSTEM ACTIVE message is on,
you should continue to steer in the direction you want
to go. The system is designed to help you in bad
weather or other difficult driving situations by making the
most of whatever road conditions will permit. If the
STABILITY SYSTEM ACTIVE message comes on, you
will know that something has caused your vehicle to
start to spin, so you should consider slowing down.

3-63

Tire Pressure Status – 144: If you see the CHECK
TIRE PRESSURE message, you should stop as soon as
you can and check all your tires for damage. If a tire
is flat, see If a Tire Goes Flat on page 5-92. Also check
the tire pressure in all four tires as soon as you can.
See Inflation - Tire Pressure on page 5-80 and Check
Tire Pressure System on page 5-83.

Driver Identifier DIC Display

This feature allows two different drivers to store and
recall their own preferred display mode. The
personalization settings displayed on the DIC are
determined by the remote keyless entry transmitter used
to enter the vehicle. After the unlock button on the
remote keyless entry transmitter (if equipped) is pressed
and the ignition is in ON, the DIC will display the
identified driver. The settings can also be changed by
briefly pressing one of the memory buttons located
on the driver’s door.

The DIC is used to program information for DRIVER #1
and DRIVER #2. The DIC will identify a person as
UNKNOWN DRIVER if neither DRIVER #1 nor
DRIVER #2 is identified by the system.

DIC Vehicle Personalization

The DIC can be used to program the following
personalization features available with your vehicle:

•

Automatic Door Locks

•

Window Lock Out

•

Security Feedback

•

Delayed Locking

•

Perimeter Lighting

•

Memory Seats

•

Outside Curb View Assist Mirror

•

Driver ID

The DIC is used to program the personal choices of two
drivers. The drivers are recognized as DRIVER #1
and DRIVER #2. You will let the DIC know which driver
you are by using your remote keyless entry transmitter
or by pressing the appropriate memory seat control
button located on the driver’s door or by choosing the
driver with the DIC. Each remote keyless entry
transmitter was preprogrammed to belong to DRIVER #1
or DRIVER #2. Each remote keyless entry transmitter
may be programmed differently.

3-64

When you press the unlock button on your remote
keyless entry transmitter, the DIC will change driver
numbers and the vehicle will recall the personalization
settings that were last made to correspond to your
remote keyless entry transmitter, including your radio
and climate control settings. See Climate Controls
Personalization on page 3-32.

If you unlock the vehicle using your door key instead of
your remote keyless entry transmitter, the DIC will
not change drivers and will recall the information from
the last remote keyless entry transmitter used or the last
driver change using the memory seat controls. If this
happens and you were not the last driver of the vehicle,
press your correct driver number on the memory seat
controls or press the unlock button on your remote
keyless entry transmitter or select the personalization
programming mode and choose the correct driver
number.

Use the following steps for personalization programming
instructions.

1. Turn the ignition on and keep the transaxle in

PARK (P).

2. Press the MODE button to reach personalization

programming display.

3. Press the SELECT button to enter personalization

programming mode.

4. The first choice to be made will be DRIVER ID 1 or 2.

Press the RESET button to toggle between your
selections within a display and press the SELECT
button to choose the current selection and move on
to the next personalization feature.

You are now in the selection mode and the DIC is ready
to program your personal choices in memory.

Each feature that can be personalized will appear in the
display. Once you have made a selection for a
feature, the DIC will move on to the next personalization
feature.

Scroll through the following messages and feature
options:

•

AUTO DOOR LOCKS – OFF/ON

•

UNLOCK – OFF/ON

•

UNLOCK – KEY OFF/PARK

•

DOOR TO UNLOCK – DRIVER/ALL

•

WINDOW LOCKOUT – R + PASS/REAR

•

KEYLESS FEEDBACK – OFF/ON

•

LIGHTS FEEDBACK – OFF/ON

•

HORN FEEDBACK – OFF/ON

•

DELAYED LOCKING – OFF/ON

•

PERIMETER LIGHTS – OFF/ON

3-65

•

PERIMETER LIGHTS – TIMEOUT 15 SEC

•

SEAT RECALL – OFF/ON

•

RECALL POSITION – MEMORY/EXIT

•

TILT MIRROR – OFF/ON

•

DRIVER ID – OFF/ON

If you would like to exit the selection mode without
moving through each of the personalization features,
press a different button on the DIC or turn off the
ignition. The personal choices you made will still be
retained, even without passing through each of
the features. In order for your personal choices to save,
you must press SELECT after making your selections.

If you happen to move past a selection you would like to
make a personal choice for, press unlock on your
remote keyless entry transmitter or press the appropriate
driver number on the memory seat control. This will
return you to the beginning of the option feature
programming mode.

A description of each feature programmable through the
DIC follows.

Automatic Door Locks

The door lock modes when shifting in and out of
PARK (P), can be changed through the DIC. You can
change these modes using different selections of
the following DIC displays:

•

AUTO DOOR LOCKS – OFF/ON

•

UNLOCK – OFF/ON

•

UNLOCK – KEY OFF/PARK

•

DOOR TO UNLOCK – DRIVER/ALL

If you choose OFF for AUTO DOOR LOCKS, your door
locks will operate normally with no automatic feature.

If you choose ON for AUTO DOOR LOCKS, ON
for UNLOCK and KEY OFF, your doors will lock every
time you shift out of PARK (P), and the doors will unlock
every time you stop and turn the ignition to OFF.

If you choose ON for AUTO DOOR LOCKS, ON for
UNLOCK and PARK, your doors will lock every time you
shift out of PARK (P), and the doors will unlock every
time you stop and shift into PARK (P).

If you choose ON for AUTO DOOR LOCKS, and OFF
for UNLOCK, your doors will lock every time you
shift out of PARK (P), and there will be no automatic
door unlock when shifting back into PARK (P).

3-66

If you choose ON for UNLOCK and DRIVER for DOOR
TO UNLOCK, only the driver’s door will automatically
unlock when shifting into PARK (P) or turning the key
to OFF.

If you choose ON for UNLOCK and ALL for DOOR TO
UNLOCK, all doors will automatically unlock when
shifting into PARK (P) or turning the key to OFF.

To change modes, do the following:

1. Move the arrow on the display between the

selections by pressing the RESET button.

2. Once you have made your selection, press the

SELECT button and your choice will be retained
in memory.

See Programmable Automatic Door Locks on page 2-12
for more information about this feature.

Window Lock Out

The number of passenger windows locked out by the
window LOCK switch can be programmed through
the DIC.

If you choose R + PASS, all three passenger window
switches will be inactive when the window LOCK switch
is enabled.

If you choose REAR, only the two rear passenger
window switches will be locked out when the window
LOCK switch is enabled.

To change modes, do the following:

1. Move the arrow on the display between R + PASS

and REAR by pressing the RESET button.

2. Once you have made your selection, press the

SELECT button. Your choice will be retained in
memory.

For more information on this feature, see “Window Lock
Out” under Power Windows on page 2-18.

Security Feedback

By choosing different combinations of these selections,
you can choose the type of remote keyless entry
transmitter activated feedback when locking and
unlocking your vehicle with your remote keyless entry
transmitter. Each time you make a selection by pressing
the RESET button, press the SELECT button to
record your choice.

•

KEYLESS FEEDBACK – OFF/ON

•

LIGHTS FEEDBACK – OFF/ON

•

HORN FEEDBACK – OFF/ON

If you choose ON for KEYLESS FEEDBACK you will
also need to choose LIGHTS and/or HORN FEEDBACK.

3-67

You can select the following modes:

•

If you choose OFF for KEYLESS FEEDBACK, you
will receive no security feedback when locking or
unlocking your vehicle.

•

If you choose ON for KEYLESS FEEDBACK and
ON for LIGHTS FEEDBACK, the exterior lamps
will flash twice when unlocking your vehicle
and once when locking your vehicle.

•

If you choose ON for KEYLESS FEEDBACK and
ON for HORN FEEDBACK, your horn will chirp
when locking and unlocking your vehicle.

•

If you choose ON for KEYLESS, LIGHTS and
HORN FEEDBACK, your exterior lamps will
flash twice at the first unlock button press, your
exterior lamps will flash twice and your horn
will chirp once at the second unlock button press,
and the exterior lamps will flash once and the
horn will chirp once when locking your vehicle.

For more information on this feature, see “Security
Feedback” under Remote Keyless Entry System
Operation on page 2-5.

Delayed Locking

The delayed locking feature, which delays the actual
locking of the vehicle, can be made active or inactive
through the DIC. When DELAYED LOCKING – OFF/ON
appears on the display, use the RESET button to

toggle the arrow between OFF and ON. When you have
made your choice, press the SELECT button to record
your selection.

For more information on this feature, see Delayed
Locking on page 2-11.

Perimeter Lighting

When the unlock button on the remote keyless entry
transmitter is pressed, the Daytime Running Lamps
(DRL), parking lamps and back-up lamps will turn on if it
is dark enough according to the Twilight Sentinel

®

.

You can control activation of this feature by choosing
OFF or ON when the PERIMETER LIGHTS choice
is displayed on the DIC. Make your choice by pressing
the RESET button and record your choice by pressing
the SELECT button. You will then be prompted to
choose a TIMEOUT period.

The PERIMETER LIGHTS TIMEOUT feature can be
changed to the desired setting by using the RESET
button to toggle from 5 to 30 seconds. Each toggle will
increase the time by five seconds. Once the desired
timeout is displayed, press the SELECT button to record
your choice and move on to the next personalization
feature.

For more information on this feature, see Perimeter
Lighting on page 3-18.

3-68

Memory Seats

If your vehicle has this feature, the memory seat and
mirror positions will be recalled for the identified
driver when the remote keyless entry transmitter is used
to enter the vehicle.

You can program this feature to be active by choosing
ON when the SEAT RECALL choice appears, or
inactive by choosing OFF when the SEAT RECALL
choice appears on the DIC. Make your choices
by pressing the RESET button and store them to
memory by pressing the SELECT button.

You can also program this feature to recall your
memory seat position or the exit seat position.

•

Memory Position: Choose ON when the SEAT
RECALL choice appears and then choose
MEMORY when the RECALL POSITION choice
appears.

•

Exit Position: Choose ON when the SEAT
RECALL choice appears and then choose EXIT
when the RECALL POSITION choice appears. The
seat will move when you enter the vehicle after
unlocking it with a remote keyless entry transmitter.
This will allow for easy entry.

For more information on this feature, see Memory Seat
and Mirrors on page 2-46.

Outside Curb View Assist Mirror

If your vehicle has this feature, the outside curb view
assist mirror, which tips the passenger mirror while the
vehicle is in REVERSE (R), can be made active or
inactive through the DIC. When TILT MIRROR – OFF/ON
appears on the display, use the RESET button to toggle
the arrow between OFF and ON. When you have made
your choice, press the SELECT button to record your
selection.

For more information on this feature, see Outside Curb
View Assist Mirror on page 2-38.

Driver ID

This feature displays the DRIVER ID, as identified by
the DIC. If this feature is ON, the DRIVER ID will
be displayed every time the ignition is turned on. If the
DRIVER ID is OFF, the DRIVER ID can be displayed
by pressing either a button on the remote keyless entry
transmitter or a memory seat button.

3-69
