Vehicle Damage Warnings

Also, in this manual you will find these notices:

Notice: These mean there is something that could
damage your vehicle.

A notice tells about something that can damage the
vehicle. Many times, this damage would not be covered
by your vehicle’s warranty, and it could be costly. But
the notice will tell what to do to help avoid the damage.

When you read other manuals, you might see
CAUTION and NOTICE warnings in different colors or in
different words.

There are also warning labels on the vehicle. They use
the same words, CAUTION or NOTICE.

Vehicle Symbols

The vehicle has components and labels that use
symbols instead of text. Symbols are shown along with
the text describing the operation or information
relating to a specific component, control, message,
gage, or indicator.

If you need help figuring out a specific name of a
component, gage, or indicator, reference the following
topics:

•

Seats and Restraint Systems in Section 1

•

Features and Controls in Section 2

•

Instrument Panel Overview in Section 3

•

Climate Controls in Section 3

•

Warning Lights, Gages, and Indicators in Section 3

•

Audio System(s) in Section 3

•

Engine Compartment Overview in Section 5

iv

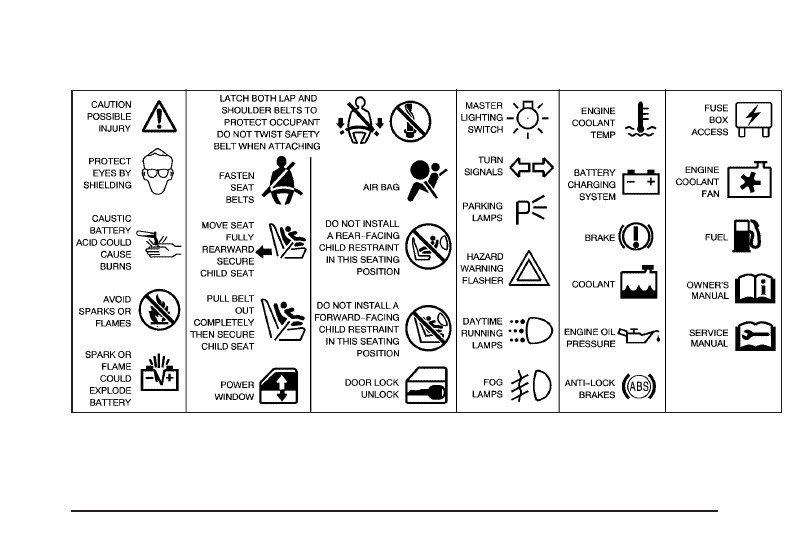

These are some examples of symbols that may be found on the vehicle:

v

Front Seats ......................................................1-2

Manual Seats ................................................1-2
Power Seats ..................................................1-2
Manual Lumbar ..............................................1-3
Power Lumbar ...............................................1-3
Heated Seats .................................................1-4
Reclining Seatbacks ........................................1-4
Power Reclining Seatback ...............................1-5
Head Restraints .............................................1-7

Safety Belts .....................................................1-7

Safety Belts: They Are for Everyone .................1-7
Questions and Answers About Safety Belts ......1-12
How to Wear Safety Belts Properly .................1-12
Driver Position ..............................................1-13
Safety Belt Use During Pregnancy ..................1-19
Right Front Passenger Position .......................1-20
Center Front Passenger Position .....................1-20
Rear Seat Passengers ..................................1-21
Rear Safety Belt Comfort Guides for

Children and Small Adults ..........................1-25

Safety Belt Extender .....................................1-27

Child Restraints .............................................1-28

Older Children ..............................................1-28
Infants and Young Children ............................1-30
Child Restraint Systems .................................1-34

Where to Put the Restraint .............................1-37
Top Strap ....................................................1-38
Top Strap Anchor Location .............................1-39
Lower Anchorages and Top Tethers for

Children (LATCH System) ...........................1-40

Securing a Child Restraint Designed for the

LATCH System .........................................1-42

Securing a Child Restraint in a Rear Seat

Position ...................................................1-42

Securing a Child Restraint in the Center

Front Seat Position ....................................1-44

Securing a Child Restraint in the Right

Front Seat Position ....................................1-45

Airbag System ...............................................1-47

Where Are the Airbags? ................................1-50
When Should an Airbag Inflate? .....................1-52
What Makes an Airbag Inflate? .......................1-53
How Does an Airbag Restrain? .......................1-53
What Will You See After an Airbag Inflates? .....1-54
Servicing Your Airbag-Equipped Vehicle ...........1-56

Restraint System Check ..................................1-56

Checking Your Restraint Systems ...................1-56
Replacing Restraint System Parts

After a Crash ............................................1-57

Section 1

Seats and Restraint Systems

1-1

Front Seats

Manual Seats

{

CAUTION:

You can lose control of the vehicle if you try to
adjust a manual driver’s seat while the vehicle
is moving. The sudden movement could startle
and confuse you, or make you push a pedal
when you do not want to. Adjust the driver’s
seat only when the vehicle is not moving.

Pull up on the control bar located under the front of the
seat to unlock it. Slide the seat to where you want it
and release the bar. Try to move the seat with your body
to make sure the seat is locked into place.

Power Seats

If your vehicle has this feature, the control for the
power seat is located on the outboard side of each
front seat.

To adjust the power seats, do the following:

•

Raise or lower the front of the seat cushion by
pressing the forward edge of the control up or down.

•

Raise or lower the rear of the seat cushion by
pressing the rear edge of the control up or down.

•

Move the seat forward or rearward by pressing the
control toward the front or rear of the vehicle.

•

Raise or lower the entire seat by holding the whole
control up or down.

1-2

Manual Lumbar

The knob that controls this feature is located on the
outboard side of each front seat. Turn the knob toward
the front of the vehicle to increase lumbar support.
Turn the knob toward the rear of the vehicle to decrease
lumbar support.

If you have the independent front cushion moved down
as far as it will go, you may feel the lumbar support
higher in your back. Readjust the location of the cushion
until you are comfortable. You may also want to
adjust the seatback for maximum comfort.

Power Lumbar

If your vehicle has this
feature, the power lumbar
control is located on
the outboard side of each
front seat. Use the
power seat control first to
get the proper position.
Then continue with
the lumbar adjustment.

To reshape the lower seatback, press the lumbar
control forward to increase support and rearward to
decrease support. Press the control up or down to raise
or lower the support mechanism.

Keep in mind that as your seating position changes, as
it may during long trips, so should the position of
your lumbar support. Adjust the seat as needed.

If you have the independent front cushion moved down
as far as it will go, you may feel the lumbar support
higher in your back. Readjust the location of the cushion
until you are comfortable. You may also want to
adjust the seatback for maximum comfort.

1-3

Heated Seats

If your vehicle has this
feature, the heated front
seat controls are located
on the instrument
panel under the climate
controls.

Press ON once for the HI setting or twice for the LO
setting. The lights above the button will come on
to indicate which setting has been activated. Press OFF
to turn the heated seat off.

The LO setting warms the seatback and cushion until
the seat approximates body temperature. The HI setting
heats the seatback and cushion to a slightly higher
temperature.

The heated seats can only be used when the ignition is
turned on. The heating elements in the seats
automatically turn off when the vehicle’s ignition is
turned off.

Reclining Seatbacks

If your vehicle has the manual recliner, lift the lever on
the outboard side of the seat and move the seatback
to the desired position. Release the lever to lock
the seatback. Pull up on the lever without pushing on
the seatback and the seatback will go to an upright
position.

Do not have the seatback reclined if your vehicle is
moving.

1-4

{

CAUTION:

Sitting in a reclined position when your vehicle
is in motion can be dangerous. Even if you
buckle up, your safety belts can not do their
job when you are reclined like this.

The shoulder belt can not do its job. In a
crash, you could go into it, receiving neck or
other injuries.

The lap belt can not do its job either. In a
crash the belt could go up over your abdomen.
The belt forces would be there, not at your
pelvic bones. This could cause serious internal
injuries.

For proper protection when the vehicle is in
motion, have the seatback upright. Then sit
well back in the seat and wear your safety belt
properly.

Power Reclining Seatback

If your vehicle has power
reclining seats, the switch
is located on the
outboard side of both
front seats.

Press the switch toward the rear of the vehicle to
recline the seat and toward the front of the vehicle
to raise the seat.

1-5

Do not have the seatback reclined if your vehicle is
moving.

{

CAUTION:

Sitting in a reclined position when your vehicle
is in motion can be dangerous. Even if you
buckle up, your safety belts can not do their
job when you are reclined like this.

The shoulder belt can not do its job. In a
crash, you could go into it, receiving neck or
other injuries.

The lap belt can not do its job either. In a
crash the belt could go up over your abdomen.
The belt forces would be there, not at your
pelvic bones. This could cause serious internal
injuries.

For proper protection when the vehicle is in
motion, have the seatback upright. Then sit
well back in the seat and wear your safety belt
properly.

1-6

Head Restraints

Adjust your head restraint so that the top of the restraint
is closest to the top of your head. This position
reduces the chance of a neck injury in a crash.

Safety Belts

Safety Belts: They Are for Everyone

This part of the manual tells you how to use safety
belts properly. It also tells you some things you should
not do with safety belts.

{

CAUTION:

Do not let anyone ride where he or she can not
wear a safety belt properly. If you are in a
crash and you are not wearing a safety belt,
your injuries can be much worse. You can hit
things inside the vehicle or be ejected from it.
You can be seriously injured or killed. In the
same crash, you might not be, if you are
buckled up. Always fasten your safety belt,
and check that your passengers’ belts are
fastened properly too.

1-7

{

CAUTION:

It is extremely dangerous to ride in a cargo
area, inside or outside of a vehicle. In a
collision, people riding in these areas are more
likely to be seriously injured or killed. Do not
allow people to ride in any area of your vehicle
that is not equipped with seats and safety
belts. Be sure everyone in your vehicle is in a
seat and using a safety belt properly.

Your vehicle has a light
that comes on as a
reminder to buckle up. See
Safety Belt Reminder
Light on page 3-38.

In most states and in all Canadian provinces, the law
says to wear safety belts. Here is why: They work.

You never know if you will be in a crash. If you do have
a crash, you do not know if it will be a bad one.

A few crashes are mild, and some crashes can be so
serious that even buckled up, a person would not
survive. But most crashes are in between. In many of
them, people who buckle up can survive and sometimes
walk away. Without belts they could have been badly
hurt or killed.

After more than 30 years of safety belts in vehicles, the
facts are clear. In most crashes buckling up does
matter...a lot!

1-8

Why Safety Belts Work

When you ride in or on anything, you go as fast
as it goes.

Take the simplest vehicle. Suppose it is just a seat
on wheels.

Put someone on it.

1-9

Get it up to speed. Then stop the vehicle. The rider
does not stop.

The person keeps going until stopped by something. In
a real vehicle, it could be the windshield...

1-10

or the instrument panel...

or the safety belts!

With safety belts, you slow down as the vehicle does.
You get more time to stop. You stop over more distance,
and your strongest bones take the forces. That is why
safety belts make such good sense.

1-11

Questions and Answers About
Safety Belts

Q:

Will I be trapped in the vehicle after an accident
if I am wearing a safety belt?

A:

You could be — whether you are wearing a safety
belt or not. But you can unbuckle a safety belt,
even if you are upside down. And your chance of
being conscious during and after an accident,
so you can unbuckle and get out, is much greater if
you are belted.

Q:

If my vehicle has airbags, why should I have to
wear safety belts?

A:

Airbags are in many vehicles today and will be in
most of them in the future. But they are
supplemental systems only; so they work with
safety belts — not instead of them. Every airbag
system ever offered for sale has required the use of
safety belts. Even if you are in a vehicle that has
airbags, you still have to buckle up to get the most
protection. That is true not only in frontal collisions,
but especially in side and other collisions.

Q:

If I am a good driver, and I never drive far from
home, why should I wear safety belts?

A:

You may be an excellent driver, but if you are in an
accident — even one that is not your fault — you
and your passengers can be hurt. Being a good
driver does not protect you from things beyond your
control, such as bad drivers.

Most accidents occur within 25 miles (40 km) of
home. And the greatest number of serious injuries
and deaths occur at speeds of less than 40 mph
(65 km/h).

Safety belts are for everyone.

How to Wear Safety Belts Properly

This part is only for people of adult size.

Be aware that there are special things to know about
safety belts and children. And there are different
rules for smaller children and babies. If a child will be
riding in your vehicle, see Older Children on page 1-28
or Infants and Young Children on page 1-30. Follow
those rules for everyone’s protection.

First, you will want to know which restraint systems your
vehicle has.

We will start with the driver position.

1-12

Driver Position

Lap-Shoulder Belt

The driver has a lap-shoulder belt. Here is how to wear
it properly.

1. Close and lock the door.

2. Adjust the seat so you can sit up straight. To see

how, see “Seats” in the Index.

3. Pick up the latch plate and pull the belt across you.

Do not let it get twisted.

The lap-shoulder belt may lock if you pull the belt
across you very quickly. If this happens, let the belt
go back slightly to unlock it. Then pull the belt
across you more slowly.

4. Push the latch plate into the buckle until it clicks.

Pull up on the latch plate to make sure it is secure.
If the belt is not long enough, see Safety Belt
Extender on page 1-27.

Make sure the release button on the buckle is
positioned so you would be able to unbuckle the
safety belt quickly if you ever had to.

1-13

The lap part of the belt should be worn low and snug on
the hips, just touching the thighs. In a crash, this
applies force to the strong pelvic bones. And you would
be less likely to slide under the lap belt. If you slid
under it, the belt would apply force at your abdomen.
This could cause serious or even fatal injuries. The
shoulder belt should go over the shoulder and across
the chest. These parts of the body are best able to take
belt restraining forces.

The safety belt locks if there is a sudden stop or crash,
or if you pull the belt very quickly out of the retractor.

1-14
