Предохранителями  защищены  раз-

личные электрические схемы автомо-

биля.
Мы рекомендуем вам всегда возить с

собой  несколько  запасных  предохра-

нителей,  которые  можно  приобрести

в любом сервисном центре компании

SEAT.

Замечания

Внимание!
Ни  при  каких  обстоятельст-

вах не следует использовать

"отремонтированные"  пре-

дохранители,  поскольку  они

могут  вызвать  еще  более

серьезные  повреждения  в

других частях электрической

системы.

•

Если  предохранитель  вскоре  после

замены  сгорает  снова,  немедленно

доставьте свой автомобиль в мастер-

скую  компании SEAT для  проверки

оборудования.

•

Некоторые из перечисленных в таб-

лице цепей имеются только в опреде-

ленных  моделях  или  относятся  к

дополнительному оборудованию.

Замена предохранителей

•

Предохранители  расположены  в

левой  части  торпедо  под  рулевой

колонкой за крышкой:
– вертикально  в  блоке  предох-

ранителей

– горизонтально  над  блоком

предохранителей.

Доступ  к  предохранителям  осущест-

вляется путём снятия крышки.
В  случае  каких-либо  затруднений,

обращайтесь  в  Официальный  Сер-

висный Центр SEAT.

•

Для того, чтобы снять крышку, возь-

митесь  обеими  руками  с  разных  сто-

рон и потяните на себя.

•

Выключите  зажигание  и  соответ-

ствующий прибор.

•

По  таблице  предохранителей (на

следующих  страницах  и  на  крышке

блока) определите,  какой  предохра-

нитель  относится  к  неисправному

прибору.

•

Выньте этот предохранитель.

•

Замените  сгоревший  предохрани-

тель (его можно отличить по разрыву

в  металлической  полоске)  на  новый

такого же номинала в амперах.

•

Поместите крышку на место.

При  использовании  колеса-

докатки помните:

•

Так  как  размер  такого  колеса

меньше  стандартного,  соответствен-

но  меньше  и  расстояние  от  оси  до

земли.  Постарайтесь  не  ездить  на

докатке  по  дорогам  с  колдобинами

или  большими  рытвинами,  чтобы  не

повредить днище автомобиля.

•

Различные автомобили укомплекто-

ваны запасными колёсами-докатками

различных  моделей.  В  связи  с  этим

не  следует  устанавливать  докатку  от

другого автомобиля.

•

На  колесо-докатку  нельзя  устанав-

ливать  “нормальную”  покрышку - ни

зимнюю, ни летнюю.

Внимание!

•

Колесо-докатку  не  следует

использовать в течение дли-

тельного  времени.  Его  сле-

дует  заменить  при  первой

возможности.

•

После  установки  докатки

проверьте  внутреннее  давле-

ние,  которое  должно  быть  на

уровне 4.2 bar.

•

Скорость  автомобиля  не

должна  превышать 80 км/ч.

Избегайте  резких  ускорений,

торможений  и  быстрого  про-

хождения поворотов.

•

Никогда  не  устанавливайте

более  одной  докатки  однов-

ременно.  По  техническим

причинам, на докатку нельзя

установить снеговые цепи.
Если  обойтись  без  снеговых

цепей  невозможно,  а  проко-

лото  переднее  колесо,  то

установите  докатку  на  зад-

нюю ось, а вперёд поставьте

колесо, снятое с задней оси.

ЕСЛИ И КОГДА

------------------------------------------------------------------------------------------

3.77

ПРАКТИЧЕСКИЕ СОВЕТЫ

3.76

-----------------------------------------------------------------------------------------

ЕСЛИ И КОГДА

ПРАКТИЧЕСКИЕ СОВЕТЫ

Предохранители

IB9-076

Расположение

предохранителей

– Блок предохранителей
№ Прибор

A

1)

1- Двигатель/электроника ........... 15
2- Двигатель/электроника ........... 15
3- Клапана ................................... 10
4- Преобразователь зажигания .. 15
5- Автоматич. коробка передач /

огни заднего хода / обогрев

жиклёров омывателя .............. 20

6- Автоматич. коробка передач ..

5

7- Инжектор / топливный насос .. 15
8- Лямбда сенсор ........................ 10
9- “S”

2)

сигнал..............................

5

10- Панель приборов / Диагностика /

Центральный замок и

сигнализация...........................

5

11- Клаксон / Обогрев сидений .... 20
12- Правая фара ближнего света и

подсветка панели приборов ... 7,5

13- Левая фара ближнего света ... 7,5
14- Правая фара дальнего света и

регулировка правой фары...... 7,5

15- Левая фара дальнего света и

регулировка левой фары........ 7,5

16- Правые габаритные огни ........

5

17- Левые габаритные огни ..........

5

18- ABS/TCS/ESP ..........................

5

19- Противотуманные фары ......... 15

1)

Амперы

2)

Сигнал "S" - это  система,  объединяющая

замок  зажигания  и  само  зажигание.  Если

после  выключения  зажигания  вы  не  изв-

лекли ключ из замка, вы можете включать

некоторые  приборы  (радио,  освещение  и

т.д.). Эта система отключается при извле-

чении ключа из замка зажигания.

№ Прибор

A

1)

20- Стоп-сигналы .......................... 7,5
21- Аварийная сигнализация........ 15
22- Указатели поворотов............... 7,5
23- Насос стеклоомывателя ......... 15
24- Омыватель фар ...................... 20
25- Обогрев заднего стекла.......... 20
26- Подсветка панели приборов /

Электрические зеркала ..........

5

27- Освещение салона и багажника/

Сирена..................................... 7,5

28- Прикуриватель ........................ 10
29- Радио/CD................................. 15
30- Печка ....................................... 25
31- Подсветка номера...................

5

32- Центральный замок ................ 30

– Реле над блоком

предохранителей

33- Передние стеклоподъёмники . 30
34- Люк .......................................... 15
35- Передние и/или задние

стеклоподъёмники .................. 20

36- Люк .......................................... 20
37- Розетка в багажнике ............... 15

ЕСЛИ И КОГДА

------------------------------------------------------------------------------------------

3.79

ПРАКТИЧЕСКИЕ СОВЕТЫ

3.78

------------------------------------------------------------------------------------------

ЕСЛИ И КОГДА

ПРАКТИЧЕСКИЕ СОВЕТЫ

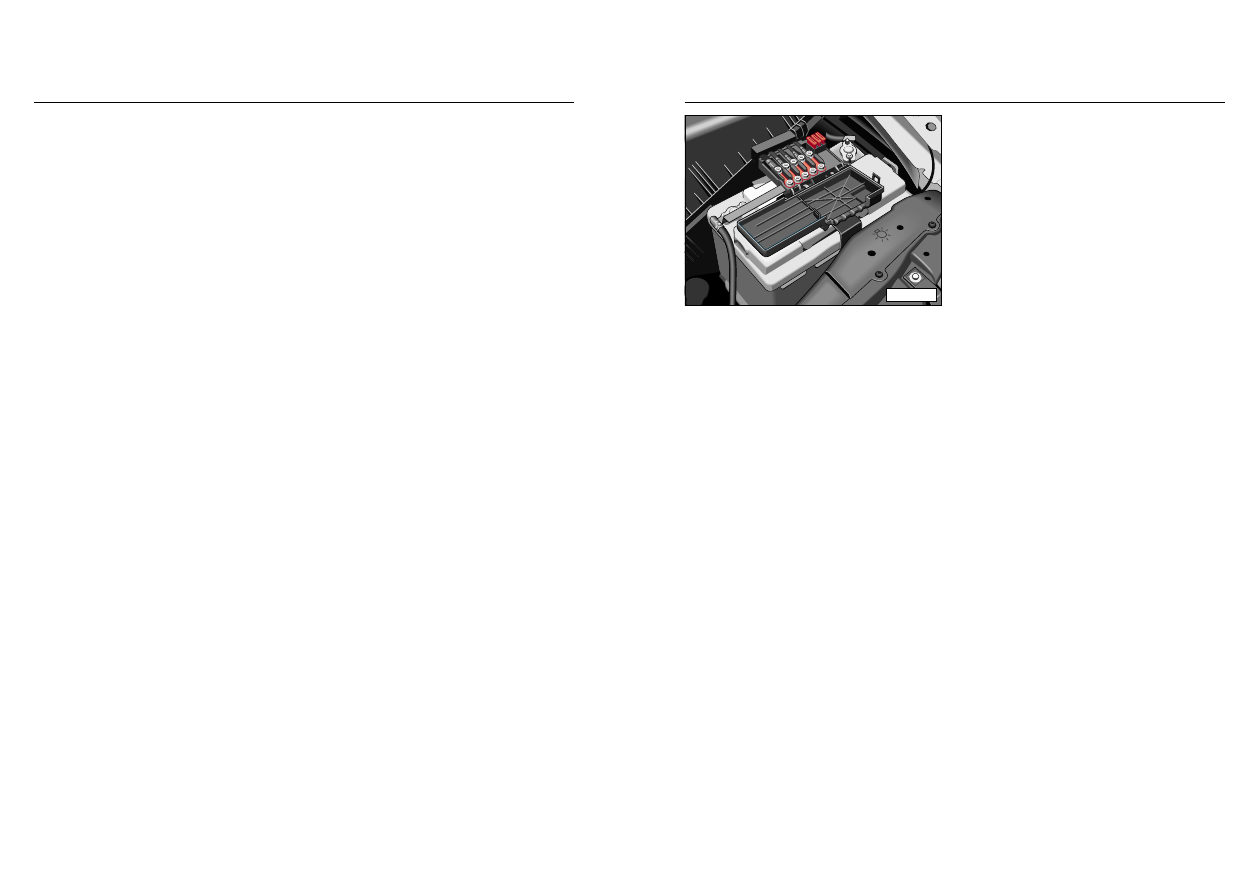

Блок предохранителей в

отсеке двигателя на

аккумуляторе

Предохранители

A

1)

Вентилятор радиатора, 1 уровень .30
ABS - реле мотора..........................30
ABS - главное реле ........................30

Металлические

предохранители

2)

Генератор......................................150
Электросеть ..................................110
Вентилятор радиатора,

2 и 3 уровень ..................................40
Система распределения ................50
Свечи зажигания.............................50

1)

Амперы

2)

Эти предохранители необходимо заменять

только  в  Официальных  Сервисных

Центрах SEAT.

Цвета предохранителей:
Светло-коричневый: 5 Amp
Коричневый:

7.5 Amp

Красный:

10 Amp

Синий:

15 Amp

Жёлтый:

20 Amp

Белый:

25 Amp

Зелёный:

30 Amp

Автоматическое выключение
Все  сервоприводы  окон  защищены

одним  общим  выключателем,  кото-

рый  выключает  систему  в  случае

перегрузки  (например,  если  окна

остановились), а через несколько се-

кунд автоматически включает снова.

B1J-092D

Внимание!
При работе в отсеке двигате-

ля  будте  предельны  осторо-

жны - риск получения травм!
Для  вашей  же  безопасности,

прочитайте  предупреждения

в  главах  “Капот”  и  “Отсек

двигателя” на страницах 3.36

и 3.37 соответственно.

На  некоторых  моделях  при  замене

ламп  дальнего  света  и  передних

указателей поворотов, помните:
Снимите трубу воздуховода и, в зави-

симости  от  двигателя,  отключите

аккумулятор

1).

1)

Пожалуйста,  обратите  внимание  на

замечания на стр. 3.48 и 3.50.

Обычные фары

На  иллюстрации  показана  внутрен-

няя часть левой фары.
A – Лампа дальнего/ближнего света.
B – Лампа парковочных огней.
C – Лампа указателя поворота.

A – Лампа билжнего/дальнего

света.

•

Откройте капот.

•

Снимите крышку.

•

Нажмите  на  зажимы  1  в  направ-

лении стрелок.

Перед  заменой  лампы  выключите

соответствующее  осветительное  уст-

ройство.
Не  прикасайтесь  к  стеклянной  части

новой  лампы  голыми  руками,  потому

что отпечатки пальцев, которые оста-

ются  на  стекле,  при  нагревании  лам-

пы  испаряются  и  конденсируются  на

отражателе, в результате чего умень-

шается сила света.
Перегоревшую  лампу  всегда  заме-

няйте лампой такого же типа и номи-

нала. Тип лампы обозначен на ее цо-

коле или на стекле.
Рекомендуется всегда возить с собой

коробку  с  запасными  лампами.

Запасные лампы можно приобрести в

любом  сервисном  центре  компании

SEAT.  По  крайней  мере, возите  с  со-

бой  лампы  перечисленных  ниже  ти-

пов,  поскольку  они  необходимы  для

безопасности езды:

Лампы задних фонарей
Противотуманные фары .......12V/21W
Указатели поворота ..............12V/21W
Стоп-сигнал/габаритные огни.P21/5W
Подсветка номера...................12V/5W
Лампа заднего хода ..............12V/21W

Передние фары, обычные
Ближний/дальний свет.....12V 60/55W

(H4)
Указатели поворота ..............12V/21W
Парковочные огни ...................12V/5W
Боковые указатели поворота ..............

...........................................12V.WY/5W

Передние фары, бифокальные
Дальний свет.................12V 55W (H7)
Противотуманные фары12V/55W (H7)
Ближний свет ................12V 55W (H1)
Указатели поворота ..............12V/21W
Боковые огни ..........................12V/5W

Внимание!
Лампы H7 находятся под вы-

соким  давлением  и  могут

взорваться при замене.
Поэтому  при  смене  ламп    H7

всегда  одевайте  перчатки  и

защитные очки.

Замечание
Из-за  конструкции  двигателя  и  огра-

ниченного  пространства  следующие

лампы труднодоступны для замены.

Главная лампа фар

Боковые огни

Противотуманные фары*

Передние указатели поворота
По  этой  причине  эти  лампы  всегда

должны  меняться  в  Официальном

Сервисном  Центре SEAT. Тем  не

менее,  далее  приведены  инструкции

по замене этих ламп, за исключением

ламп противотуманных огней*.

ЕСЛИ И КОГДА

------------------------------------------------------------------------------------------

3.81

ПРАКТИЧЕСКИЕ СОВЕТЫ

3.80

------------------------------------------------------------------------------------------

ЕСЛИ И КОГДА

ПРАКТИЧЕСКИЕ СОВЕТЫ

Замена ламп

B

C

A

IB9-062

1

IB9-055

C – Лампа указателя поворота

•

Откройте капот.

•

Снимите крышку*.

•

Поверните  патрон  лампы  вправо  и

извлеките его из держателя.

•

Поверните лампу влево и замените

её.

•

Проделайте  предыдущие  шаги  в

обратном порядке.

•

Установите крышку.

Внимание!
При работе в отсеке двигате-

ля  будте  предельны  осторо-

жны - риск получения травм!
Для  вашей  же  безопасности,

прочитайте  предупреждения

в  главах  “Капот”  и  “Отсек

двигателя” на страницах 3.36

и 3.37 соответственно.

На  некоторых  моделях  при  замене

ламп  дальнего  света  и  передних

указателей поворотов, помните:
Снимите трубу воздуховода и, в зави-

симости  от  двигателя,  отключите

аккумулятор

1).

1)

Пожалуйста,  обратите  внимание  на

замечания на стр. 3.48 и 3.50.

•

Отключите электрический кабель 2.

•

Отсоедините зажим 3.

•

Извлеките  перегоревшую  лампу  и

вставьте новую, совместив выступ на

боковой  части  лампы  с  отверстием  в

держателе.

•

Зафиксируйте зажим 3.

•

Подключите кабель.

•

Закройте крышку.

•

Проверьте регулировку фары.

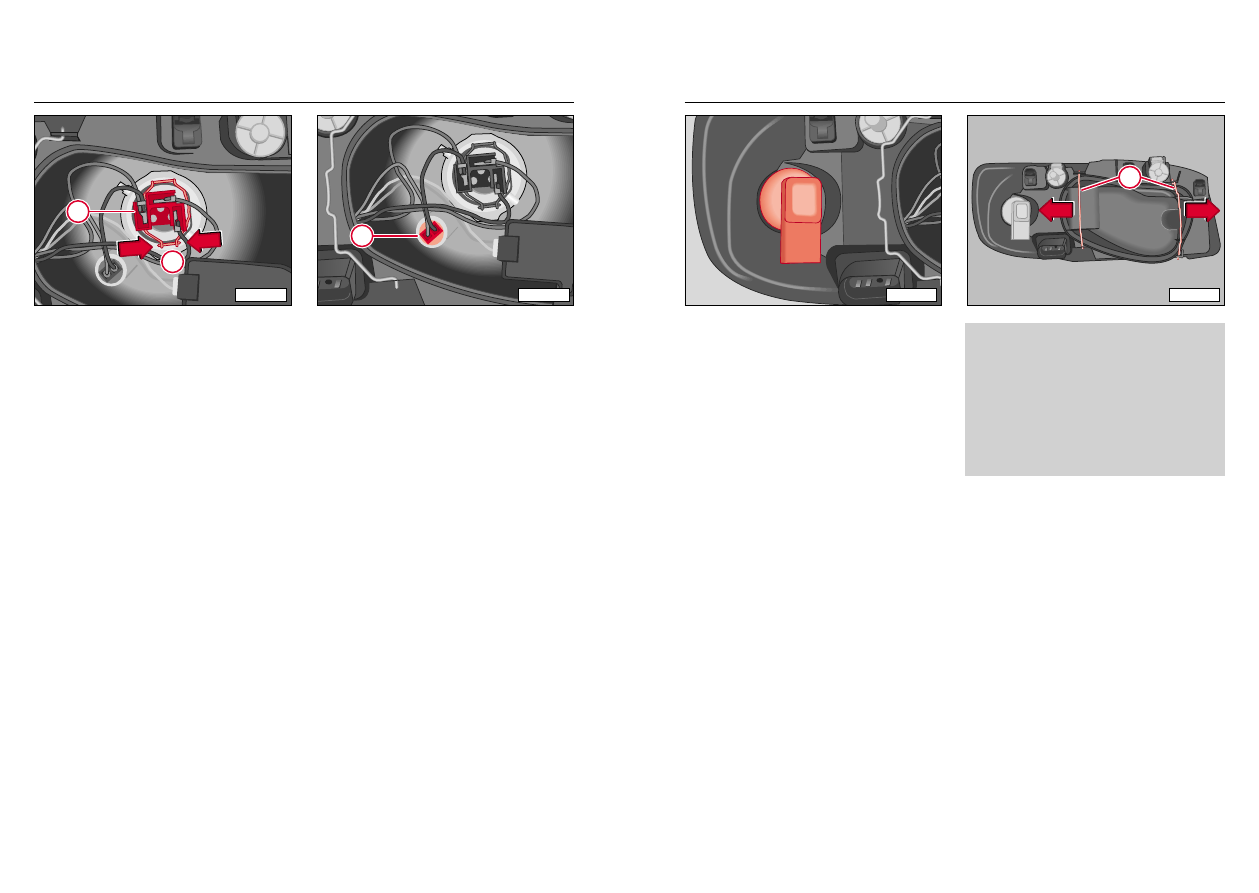

B – Лампы боковых огней

•

Откройте капот.

•

Снимите крышку*.

•

Отсоедините  зажимы  1 в  направ-

лении стрелок (см. стр. 3.81).

•

Извлеките  патрон  лампы  2 из

держателя.

•

Извлеките  повреждённую  лампу  из

патрона.

•

Вставьте новую лампу.

•

Вставьте патрон в держатель.

•

Наденьте пластиковую крышку.

ЕСЛИ И КОГДА

------------------------------------------------------------------------------------------

3.83

ПРАКТИЧЕСКИЕ СОВЕТЫ

2

IB9-065

2

3

IB9-064

3.82

------------------------------------------------------------------------------------------

ЕСЛИ И КОГДА

ПРАКТИЧЕСКИЕ СОВЕТЫ

1

IB9-055

IB9-066
