Автомобили BAW. Руководство - часть 106



2

     ВОДНЫЙ НАСОС И ВЕНТИЛЯТОР                                      1037  水泵  ВОДНЫЙ НАСОС           1308  风扇 ВЕНТИЛЯТОР



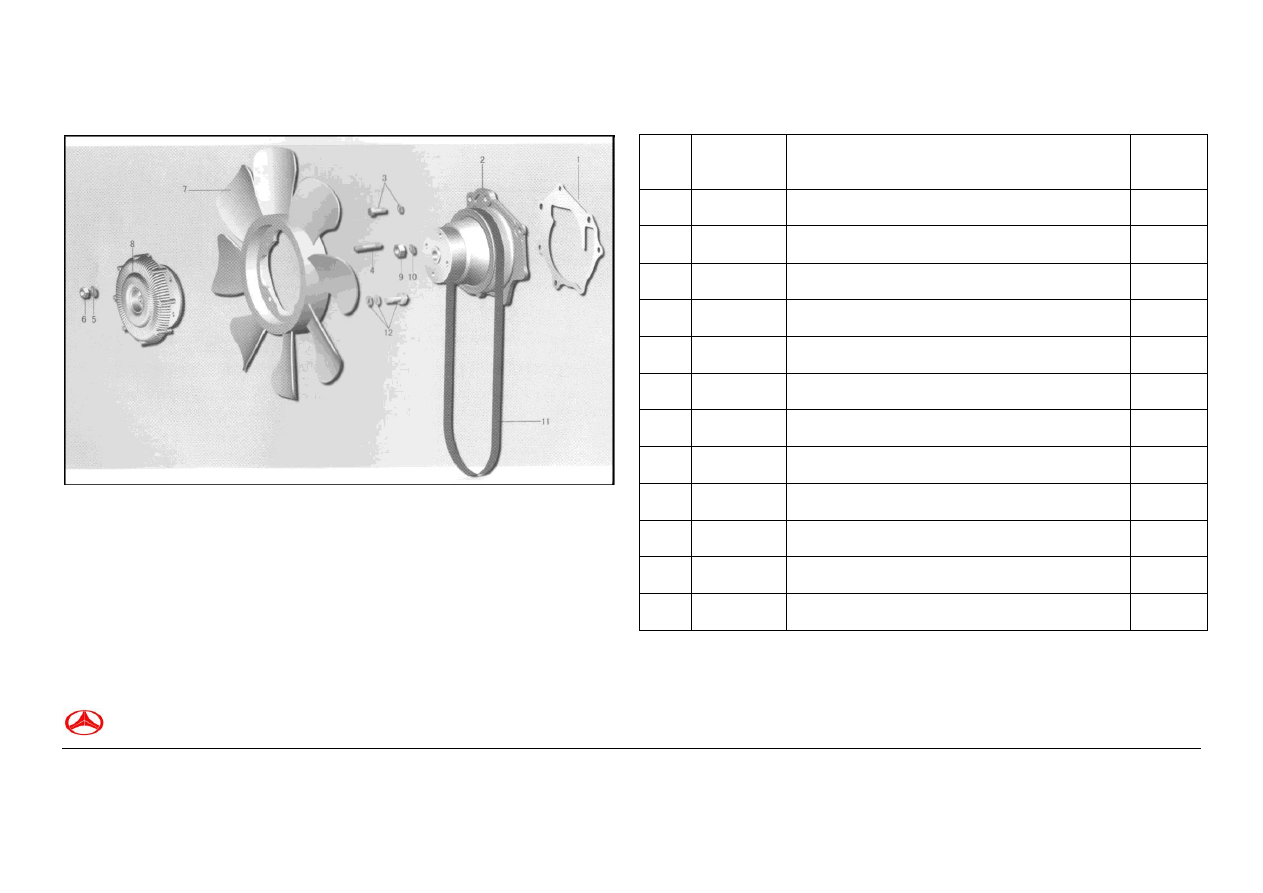

图81  水泵及风扇

Рис.81  ВОДНЫЙ НАСОС И ВЕНТИЛЯТОР









序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

1

1307018-X2

垫

—水泵

Прокладка водного насоса

1

2

1307010-X2

水泵总成
Водный насос в сборе

1

3

CQ1420822

组合螺栓
Соединительный болт

5

4

1313068-X2

双头螺栓
двойная шпилька

4

5

Q40308

弹簧垫圈
Пружинная шайба

4

6

CQ34008

螺母
Гайка

4

7

1308010-X2

风扇总成
Вентилятор в сборе

1

8

1313010-X2

风扇总成
Муфта вентилятора в сборе

1

9

CQ34010

螺母
Гайка

2

10

Q40310

弹簧垫圈
Пружинная шайба

2

11



汽车V带 AV13-1135（内周长）
Шкив AV13-1135

1

12

CQ1460616

组合螺栓
Соединительный болт

4







BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



3

【第三部分】

Часть III



1   发动机悬置

ПОДДЕРЖИВАЮЩИЙ КРОНШТЕЙН ДВИГАТЕЛЯ                         1001  发动机悬置  ПОДДЕРЖИВАЮЩИЙ КРОНШТЕЙН

ДВИГАТЕЛЯ



序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

1

CQ1460820

组合螺栓
Соединительный болт

2

2

1101066-X03T

后吊耳
Задняя подвеска

1

3

CQ1421022

组合螺栓
Соединительный болт

8

4

CQ34010

六角螺母
Шестигранная гайка

2

5

Q40310

弹簧垫圈
Пружинная шайба

2

6

1001042-X2

发动机支架
Кронштейн двигателя

2

7

1001025-

X2A1

前悬置软垫总成
Передний амортизатор опоры двигателя

2








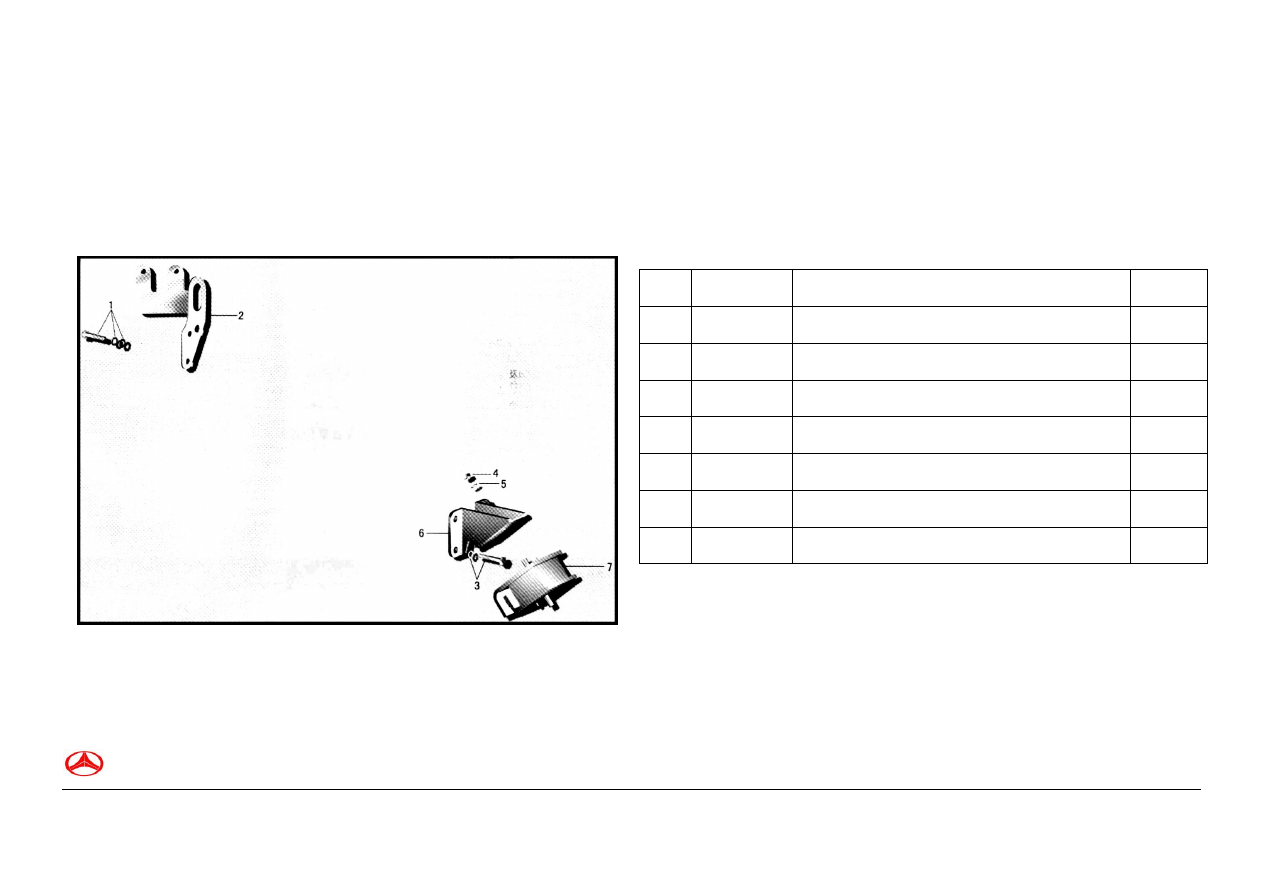

图82  发动机悬置

Рис.82  ПОДДЕРЖИВАЮЩИЙ КРОНШТЕЙН ДВИГАТЕЛЯ











BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



4

2   气缸盖、曲轴箱通风
    ВЕНТИЛЯЦИЯ КАРТЕРА ДВИГАТЕЛЯ И ГОЛОВКА ЦИЛИНДРА

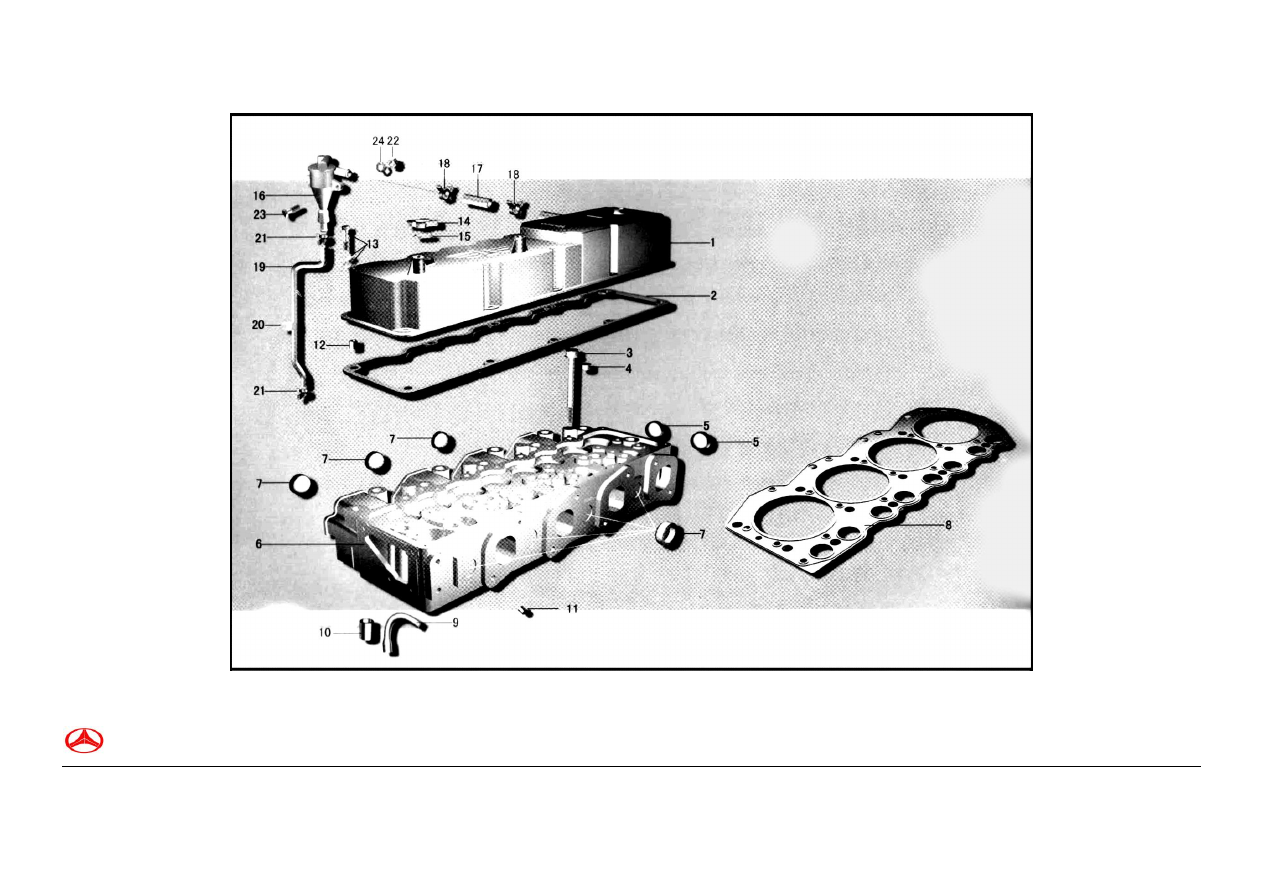

图83  气缸盖、曲轴箱通风

Рис.83      ВЕНТИЛЯЦИЯ КАРТЕРА ДВИГАТЕЛЯ И ГОЛОВКА ЦИЛИНДРА



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



5

1003  气缸盖  ГОЛОВКА ЦИЛИНДРА                                           1014  曲轴箱通风 ВЕНТИЛЯЦИЯ КАРТЕРА

序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

1

1003040-5X2

气缸罩盖总成
Крышка головки блока цилиндров

1

2

1003046-X2

密封垫-气缸罩盖总成
Прокладка крышки головки цилиндра

1

3

1003036-X2

气缸盖螺栓
Болт цилиндра

18

4

CQ61304

方槽锥形螺塞
Заглушка с конической резьбой

3

5

1003027AX2

碗形塞片
Чашеобразная пробка



2

6

1003021-X2

气缸盖
Головка цилиндра

1

7

1003028-X2

碗形塞片
Bowl type plug

7

8

1003030AX2

气缸垫总成
Прокладка цилиндра

1

9

1003023-X2

喷水弯管
Колено нагнетателя воды

4

10

1003022-X2

铜套
Медный кожух

4

11

1003024-X2

堵销
Блокировка

2

12

1003047-X2

衬套-罩盖密封垫
Уплотняющая втулка

10

序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

13

CQ1460625

组合螺栓
Соединительный болт

10

14

1003048-X2

加机油口盖
Крышка отверстия заливки масла

1

15

1003044-X2

密封垫-加机油口盖
Прокладка отверстия заливки масла

1

16

1014030-5X4

油气分离器总成


1

17

1014022BX2

呼吸软管


1

18

1014029-X2

软管夹


2

19

1014038-5X4

回油管


1

20

1014039-5X4

夹子

—回油管



1

21

1014049-5X4

软管夹


2

22

CQ34006

六角螺母


2

23

CQ1500630

螺栓


2

24

Q40306

弹簧垫圈


2

















BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册
