АДВР.010.00.00.000 РЭ. Стр 18 из 23

           -  вывернуть  топливозаборник  из  топливного  бака.    Промыть  фильтр
топливозаборника в бензине и продуть сжатым воздухом;
           - установить топливозаборник и проверить работоспособность отопителя.
           2)  если  работоспособность  отопителя  не  восстановилась,    после  проверки
топливозаборника,  необходимо    проверить  фильтр    топливного  насоса
следующим образом:

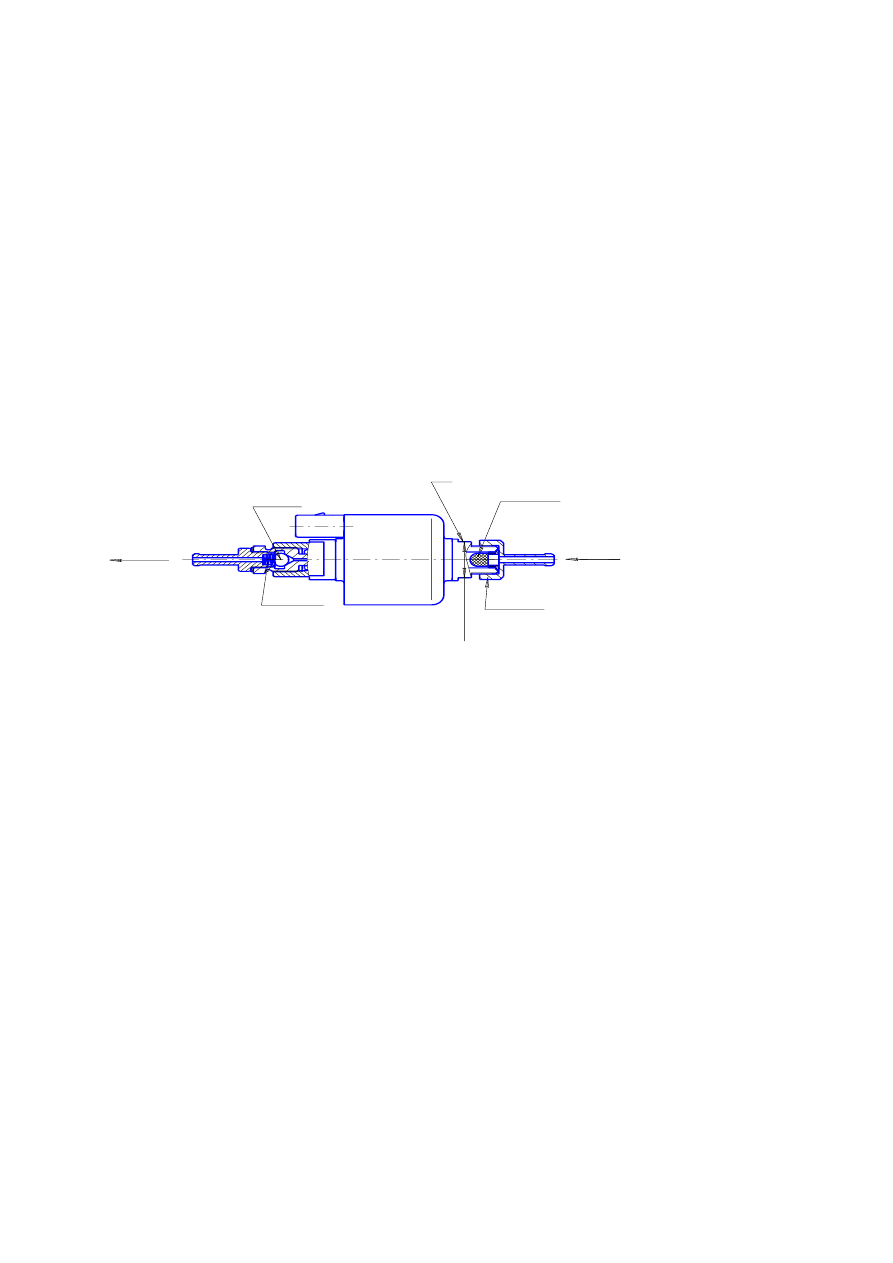

- демонтировать топливный насос с автомобиля. Зафиксировав ключом

(  ключ  на  17  мм)  от  поворота  за  поверхность    А,    отвернуть  штуцер    и  снять
фильтр  (см.  рис.10,  запрещается  фиксация  топливного  насоса  за  другие
поверхности при отворачивании  и заворачивании штуцера);

- промыть фильтр в бензине и продуть сжатым воздухом;
- установить фильтр в топливный насос при этом установку штуцера

производить на герметике;

- установить топливный насос и провести проверку работоспособности

отопителя.

Рис.10

10.4 Регулярно контролировать степень зарядки аккумуляторной

батареи.

11. Возможные неисправности при запуске отопителя и их устранения

11.1 Неисправности, которые могут быть устранены собственными силами.
Отопитель после включения не запускается, при этом необходимо:

1) Проверить наличие топлива в баке и в топливопроводе после

топливного насоса;
         2)  Проверить предохранитель 25А;
         3)  Проверить  надежность  соединений  контактов  в  разъемах  и  в  колодках
предохранителя (возможно  окисление контактов).
          4) Заменить при необходимости свечу.
          5) Заменить при необходимости топливный насос.
          11.2    Все  другие  возникшие  неисправности    отопителя  автоматически
показываются миганием светодиода  на  пульте. Количество  миганий, причины,
приведшие к отказу, и методы устранения неисправностей  указаны в таблице 3.

11.3 При всех неисправностях, возникших во время эксплуатации, кроме

оговоренных в п. 11.1, необходимо обращаться в ремонтную мастерскую.

АДВР.010.00.00.000 РЭ. Стр 19 из 23

12 Неисправности, их причины и методы устранения

Расшифровка количества миганий при

неисправности отопителя

показаны

в таблице 3.

Таблица 3

Коли-

чество

миганий

свето-

диода

Описание неисправности

Комментарий.

Устранение неисправностей

Перегрев
теплообменника

Проверить входной и выходной патрубок нагревателя на
предмет свободного входа и выхода нагреваемого воздуха.

Попытки

запуска

исчерпаны

Если допустимое количество попыток запуска использовано
– проверить количество и подачу топлива. Проверить
систему подвода воздуха для сгорания и газоотводящий
трубопровод.

Прерывание пламени

Проверить количество и подачу топлива. Проверить систему
подвода

воздуха

для

сгорания

газоотводящий

трубопровод. Если отопитель запускается, то проверить
индикатор пламени и при необходимости заменить.

Неисправность

свечи

накаливания

Неисправность

мотора

нагнетателя воздуха

Проверить свечу накаливания, при необходимости заменить.

Проверить электропроводку мотора нагнетателя воздуха,
при необходимости заменить нагнетатель воздуха

Неисправность
индикатора пламени

Проверить цепь индикатора пламени на обрыв при этом
сопротивление между выводами  должно быть не более
1 Ом.
Если индикатор неисправен, то  его необходимо заменить

Неисправность
топливного насоса

Проверить электропровода топливного насоса на короткое
замыкание, при необходимости заменить.

Нет

связи

между

пультом управления и
блоком управления

Проверить соединительные провода, разъемы.

Отключение,
повышенное напряжение

Отключение,
пониженное напряжение

Проверить

батарею,

регулятор

подводящую

электропроводку. Напряжение между 1 и 2 контактами
разъема ХР13 должно быть не выше 30 В (15 В).

Проверить

батарею,

регулятор

подводящую

электропроводку. Напряжение между 1 и 2 контактами
разъема ХР13 должно быть не ниже 20 В (10,8 В).

Превышено время на
вентиляцию

За время продувки недостаточно охлаждён нагреватель.
Проверить систему подачи воздуха для сгорания и
газоотводящий трубопровод. Проверить индикатор пламени
и при необходимости заменить.

АДВР.010.00.00.000 РЭ. Стр 20 из 23

13 Транспортировка и хранение

13.1 Отопители безопасны при транспортировке и могут транспортироваться

любыми

транспортными

средствами

том

числе

воздушным

железнодорожным  транспортом,  обеспечивающими  защиту  упакованных
изделий от атмосферных осадков и климатических факторов согласно условиям
5  ГОСТ 15150-69, а от механических воздействий  по категории  С ГОСТ 23216 -
78.
      13.2  Условия  транспортирования    и    хранения    отопителя    в    части
климатических  факторов должны соответствовать условиям хранения
5 ГОСТ 15150-69.

14 Гарантийные обязательства

       14.1  Гарантийный      срок    эксплуатации    отопителей  18  месяцев    со    дня
продажи    при    гарантийной    наработке    1000    часов  или  45000  км  пробега
автотранспортного  средства  при    условии   соблюдения    потребителем    правил
эксплуатации,        транспортирования    и    хранения,    предусмотренных
настоящим  руководством.

         14.2  При    отсутствии    штампа    организации    с    указанием    даты    продажи
гарантийный  срок  исчисляется  с  даты  изготовления  отопителя.
         14.3    В  течение  гарантийного  срока  неисправности,  возникающие  по    вине
изготовителя    устраняются  персоналом  уполномоченных  автосервисных
организаций с поставкой требуемых запасных частей за счёт изготовителя.
         14.4    Изготовитель  не  принимает  претензии  на  некомплектность  и
механические повреждения после его продажи.
         14.5  Настоящая  гарантия  не  распространяется  на  дефекты,  возникшие  в
результате:
         -  форс-мажорных  обстоятельств  -  удара  молнии,  пожара,  затопления,
наводнения,  недопустимых  колебаний  напряжения,  ДТП;
-  несоблюдения  правил,  монтажа,  эксплуатации,  хранения  и  транспортировки,

предусмотренных настоящим руководством;

-  монтажа, ремонта или наладки отопителя, если они  произведены
лицами  и  организациями,  неуполномоченными  изготовителем  на  производство
монтажа и гарантийного ремонта;
-  использование  отопителя  не  по  назначению.

Отопитель воздушный ПЛАНАР–4Д-12 и ПЛАНАР–4Д-24 соответствует
сертификату.

СЕРТИФИКАТ СООТВЕТСТВИЯ

№ РОСС RU.МТ14. В17821

АДВР.010.00.00.000 РЭ. Стр 21 из 23

    15   Свидетельство об упаковывании.

          Отопитель   «ПЛАНАР – 4Д-12», «ПЛАНАР – 4Д-24»

заводской номер № ___________________________________________________

упакован изготовителем ООО «Адверс» согласно требованиям, действующей

технической документации.

Дата упаковки______________________________________

Упаковку произвел________________________________ подпись

Изделие после упаковки принял ______________________ подпись

М.П. ОТК

16 Свидетельство о приёмке

Отопитель ПЛАНАР – 4Д-12», «ПЛАНАР – 4Д-24»

заводской номер № ……………………………….……………………….,

код программы…………………………… изготовлен и принят в соответствии с

техническими условиями ТУ 4591-008-40991176-2005, действующей

технической документацией и признан годным к эксплуатации.

Дата выпуска ………………………..……………………

………………………………………………………

(подпись ответственного лица)

М П

ОТК
