Автомобили BAW. Руководство - часть 21



№

Номер детали

Наименование детали

К-во

1

GB21-76

Болт М8х30

1

2

4100QB-1A-01-060

Планка установочная

1

3

BJFWB15-25

Генератор

1

4

GB97-76

Шайба

3

5

GB93-87

Шайба пружинная

3

6

GB51-76

Гайка

3

7

4100QB-17-001

Шкив





1

8

4100QB-01-058

Болт

1

9

4100QB-01.09

Кронштейн генератора в сборе

1

4100QB-1A-01.09B

Кронштейн генератора в сборе

1

10

GB21-76

Болт

1

11

GB97-76

Шайба

1

12

GB93-87

Шайба пружинная

1

13

GB51-76

Гайка

1

14

GB21-76

Болт М8 х 10

1

15

QD263Y-24V/4.5KW

Стартер

1

16

GB52-76

Гайка

2

17

GB93-87

Шайба пружинная

2

18

GB898-88

Болт    АМ 12 х 25

2

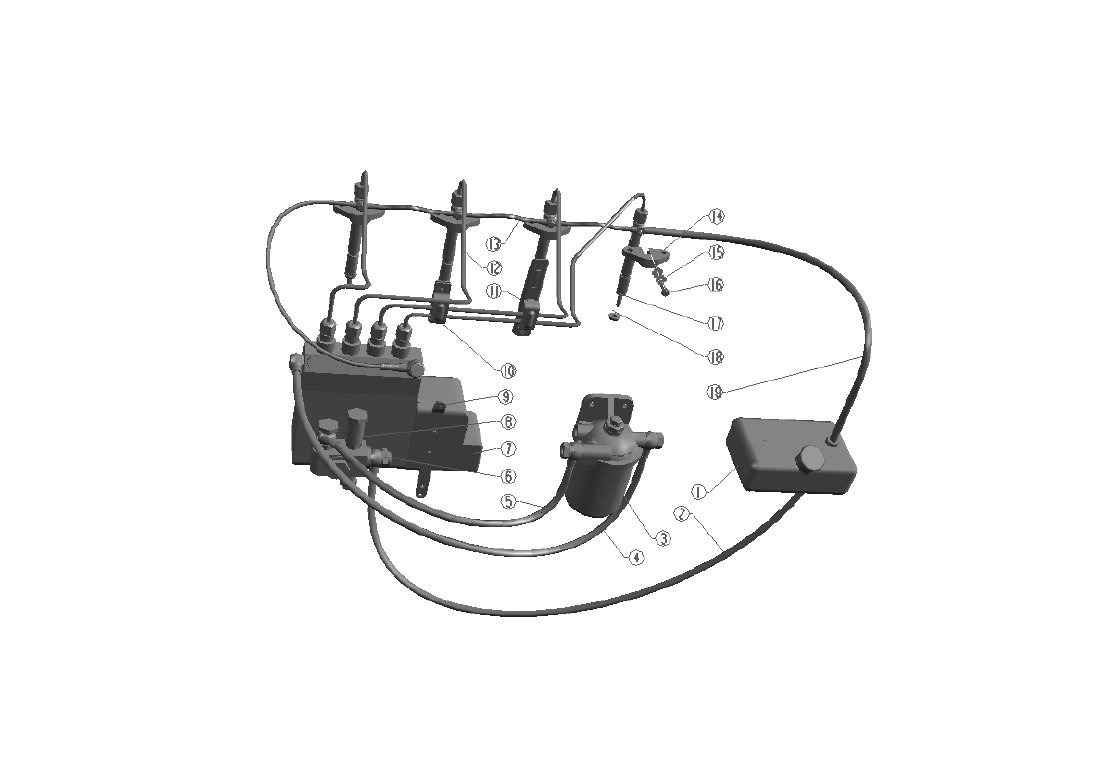

Система питания









№

Номер детали

Наименование детали

К-во

1



Топливный бак

1

2



Трубка топливная

1

3

CX0708

Топливный фильтр

1

4

4100QBZL-11.03

Трубка топливная

1

5

4100QB-11.02

Трубка топливная

1

6

GB3541-83

Штуцер

1

7

PM

Топливный насос высокого



давления

1

BQ2000

Топливный насос высокого



давления

1

8



Подкачивающий насос

1

9



Рычаг



рейки

1

10

4100QB-11.02.01A

Зажим





2

11

4100QB-11.01.02-FEV

Зажим





1

12

4100QB-11.01-FEV

High pressure fuel pipe clamp unite/ зажим трубок

1

13

4100QBZL-11.05-FT

Трубка топливная перепускная

1

14

4100QB-11-002A-FEV

Кронштейн крепления форсунки

4

15

8×12Q/WB4102-84

Штуцер

8

16

BT1-0201

Шайба

4

17

KBAL-P035

Форсунка

4

18

P37-1-001

Уплотнительное кольцо

4

19

SG79-75

Трубка топливная

1

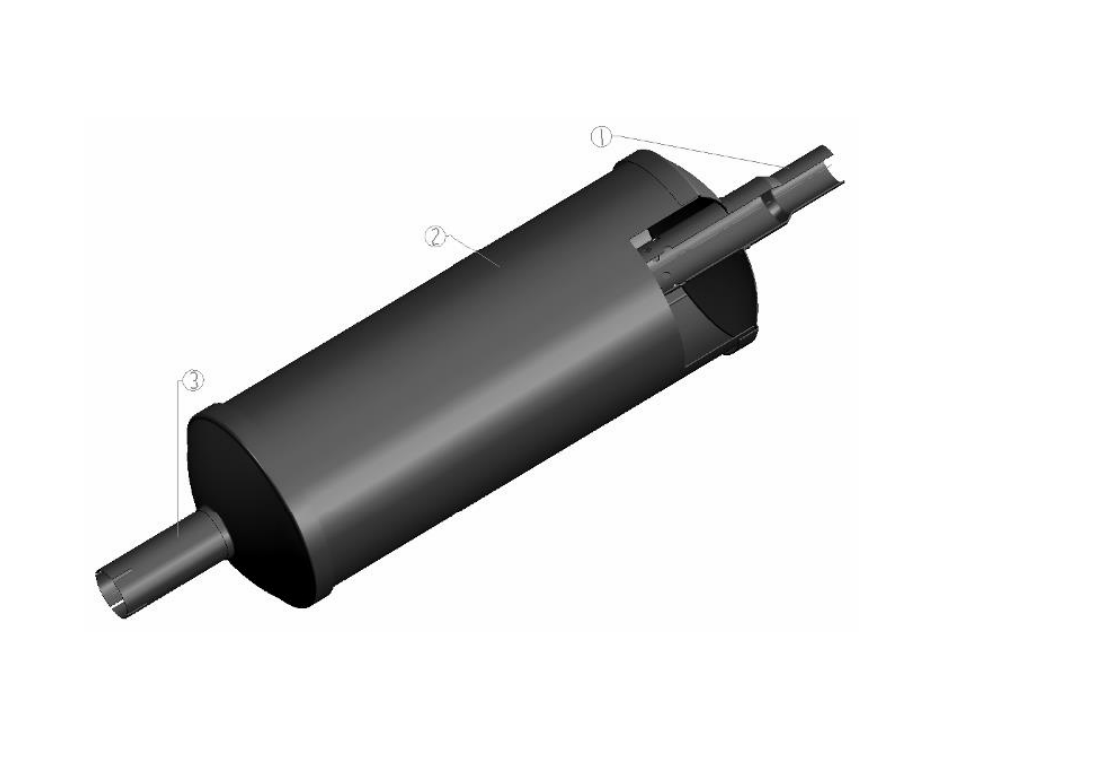

Глушитель
