СРЕДСТВО МАЛОЙ МЕХАНИЗАЦИИ РЫБИНКА




РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ М10000010РЭ

2











СОДЕРЖАНИЕ

стр. 1 ОСНОВНЫЕ МЕРЫ БЕЗОПАСНОСТИ 7

2 Расположение табличек с предупреждениями 9

  1. ОРГАНЫ УПРАВЛЕНИЯ 10

  2. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ 14

    1. Подготовка нового средства малой механизации

      к эксплуатации 14

    2. Заправка топливом 15

    3. Пуск и остановка двигателя 15

    4. Рекомендации по эксплуатации 16

    5. Обкатка средства малой механизации 24

  3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СРЕДСТВА МАЛОЙ МЕХАНИЗАЦИИ 26

    1. Виды и периодичность технического обслуживания 26

    2. Ежедневное техническое обслуживание 26

    3. Техническое обслуживание после обкатки 27

    4. Периодическое техническое обслуживание 27

    5. Смазка 30

    6. Техническое обслуживание двигателя 32

    7. Техническое обслуживание ручного стартера 32

    8. Техническое обслуживание системы питания 33

    9. Техническое обслуживание трансмиссии 34

    10. Техническое обслуживание ходовой части 36

    11. Техническое обслуживание механизмов управления 38

    12. Техническое обслуживание системы электрооборудования 40

  4. КОНСЕРВАЦИЯ И ХРАНЕНИЕ 42

  5. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ 43




4

Вы приобрели средство малой механизации РЫБИНКА. Получите у дилера первую консультацию по вождению и техническому обслуживанию средства малой механизации.

Надежность работы будет обеспечена, если при соблюдении требований Руководства по эксплуатации Вы поручите уход за ним Вашему дилеру. Предприятия по техническому обслуживанию оснащены необходимым специальным оборудованием, инструментом и запасными частями для проведения квалифицированного обслуживания и ремонта. Работы по техническому обслуживанию выполняются опытными специалистами. Ваши затраты на техническое обслуживание и ремонт полностью компенсируются долговечной и безотказной работой средства малой механизации.

Вы можете обратиться к Вашему дилеру для приобретения Руководства по ремонту или Каталога деталей и сборочных единиц. У него Вы можете также приобрести запасные части или дополнительное оборудование, которые Вам понадобятся в процессе эксплуатации.

Руководство по эксплуатации предназначено для того, чтобы владелец или другой водитель, эксплуатирующий РЫБИНКУ, могли ознакомиться с назначением органов управления, порядком технического обслуживания и с приемами безопасного вождения. Изготовитель не несет ответственности за неисправную работу средства при нарушении указаний настоящего Руководства.

Ниже в тексте Руководства используются следующие способы зрительного выделения важных предупреждений.






ПРЕДОСТЕРЕЖЕНИЕ

Текст в рамке содержит инструкции, нарушение которых может привести к тяжелым и опасным травмам или даже гибели людей.






ВНИМАНИЕ

Текст в рамке содержит инструкции, нарушение которых может привести к выходу из строя или стать причиной серьезных повреждений отдельных деталей и узлов.




При использовании в тексте слов "правый" и "левый" подразумевается рабочее положение водителя на средстве малой механизации.

Следует иметь в виду, что приведенная информация и описание устройства узлов и систем средства малой механизации соответствуют состоянию технической документации изготовителя на время подготовки данного Руководства к публикации. Вследствие постоянного совершенствования конструкции, вы можете встретить некоторые отличия технического описания от реального изделия. Иллюстрации, приведенные в Руководстве по эксплуатации, показывают типовую конструкцию различных узлов и деталей и могут не в полной мере отражать все особенности конструкции и формы деталей аналогичного назначения, установленных на Вашем средстве малой механизации. Тем не менее, настоящее Руководство поможет Вам разобраться в устройстве и функционировании Вашего средства.

Основные технические данные, характеристики, комплектность, гарантийные обязательства предприятия-изготовителя, свидетельства о консервации, упаковывании и приемке средства малой механизации находятся в Паспорте на изделие.

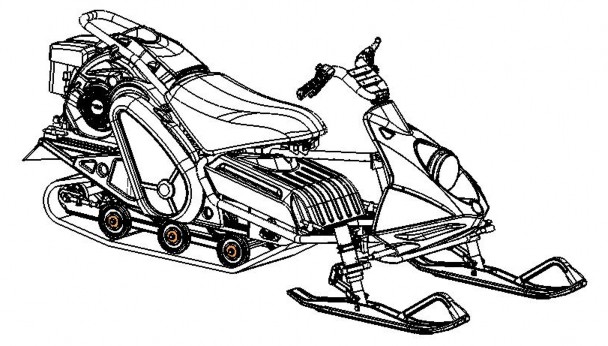

Рисунок 1 – Общий вид средства малой механизации





1 ОСНОВНЫЕ МЕРЫ БЕЗОПАСНОСТИ

Перед началом эксплуатации внимательно прочитайте настоящее Руководство и ознакомьтесь с содержанием предупреждающих табличек, расположенных на средстве малой механизации. Помните о том, что средство малой механизации требует внимательного отношения к техническому обслуживанию и в этом отношении ничем не отличается от любого другого средства. Здравый смысл, правильное обращение, а также своевременное и полное техническое обслуживание средства малой механизации являются залогом Вашей безопасности. Пренебрежение мерами безопасности или игнорирование предупреждений и правил эксплуатации может привести к серьезным травмам, и даже гибели людей.

Средство малой механизации не предназначено для движения по улицам и дорогам общего пользования. Однако при движении, как по зимнему бездорожью, так и во всех иных местах, где возможно движение других транспортных средств, водитель должен подчиняться Правилам дорожного движения, строго соблюдая их требования.

Не рекомендуется самостоятельно садиться за руль новичкам и малоопытным водителям без надлежащей предварительной подготовки.

Для поездок на средстве малой механизации следует надевать удобную и теплую одежду.

Перед выездом водитель должен убедиться в исправности и следить за его состоянием в пути. Эксплуатация неисправного средства малой механизации РЫБИНКА не допускается.

Перед пуском двигателя проверьте плавность работы привода управления дросселем карбюратора.

Запрещается запускать двигатель средства малой механизации, если демонтирован защитный кожух ремня вариатора. Не допускайте работу двигателя при снятом ремне вариатора. Пуск двигателя без нагрузки может представлять опасность.

Средство малой механизации в неудовлетворительном техническом состоянии само по себе представляет потенциальную опасность. Изношенные механизмы могут вывести из строя все средства малой механизации. Постоянно поддерживайте средство малой механизации в исправном состоянии. Выполняйте все операции технического обслуживания согласно разделу "Техническое обслуживание"При необходимости выполнить другие операции, проконсультируйтесь у специалистов дилера.

Если в Руководстве отсутствует специальное на то указание, то все работы по техническому обслуживанию двигателя, включая смазочные операции, должны выполняться только на неработающем холодном двигателе.

Не разбирайте без необходимости агрегаты и механизмы. Помните, что самостоятельная доработка и замена фирменных деталей на

другие снижает эксплуатационную безопасность.

Будьте осторожны при обращении с топливом. Это чрезвычайно легко воспламеняющаяся жидкость. При проведении осмотров и технического обслуживания должны приниматься все меры, исключающие возможность возникновения пожара.

Не допускается:

  • пользоваться открытым огнем и курить при заправке топливом, при проверке уровня топлива в баке, а также в помещении, где установлено средство малой механизации;

  • заливать в бак топливо при работающем двигателе;

  • прогревать двигатель открытым пламенем для облегчения пуска при низких температурах;

  • держать средство малой механизации с открытым отверстием заливной горловины топливного бака;

  • сливать топливо в местах хранения средства малой механиза-

ции;




хранить средство малой механизации с заправленным баком в

помещении, где имеются источники тепла и пламени (нагреватели,

электросушилки, открытый огонь).

Этилированный бензин (он окрашен для отличия от бензинов без антидетонационной присадки) очень ядовит и может вызвать тяжелые отравления при попадании на кожу и при вдыхании его паров. Поэтому при работе с этилированным бензином соблюдайте особые меры предосторожности:

  • при заправке топливного бака находитесь с наветренной стороны средства малой механизации;

  • при разливе бензина залитые места сразу же протрите ветошью, смоченной в керосине. Загрязненные бензином обтирочные материалы должны уничтожаться;

  • не применяйте бензин для мытья рук и деталей средства малой механизации;

  • при попадании этилированного бензина на кожу обмойте ее керосином, а затем теплой водой с мылом. Если бензин попал в пищеварительный тракт, дыхательные пути или глаза, сразу же обратитесь к врачу.

Не производите пуск двигателя в закрытых помещениях. Выхлопные газы опасны для жизни.

Дополнительные указания по мерам безопасности при выполнении отдельных работ помещены в соответствующие разделы Руководства.

Расположение табличек с предупреждениями

Рекомендуем внимательно ознакомиться с содержанием предупреждающих табличек, прежде чем начинать эксплуатацию средства малой механизации.

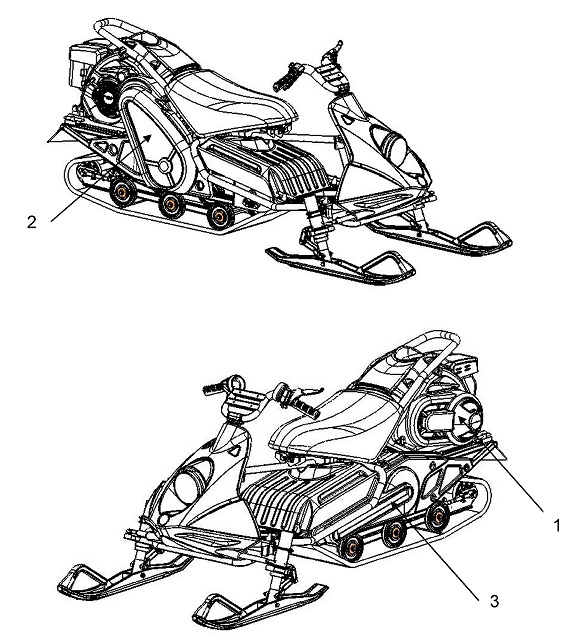

Рисунок 2 – Расположение табличек с предупреждениями




  1. На защитном кожухе вариатора

  2. На защитном кожухе тормоза

  3. На кожухе ремня

2 ОРГАНЫ УПРАВЛЕНИЯ (РЫБИНКА)




Расположение органов управления средства малой механизации показано на рисунке 3.







5

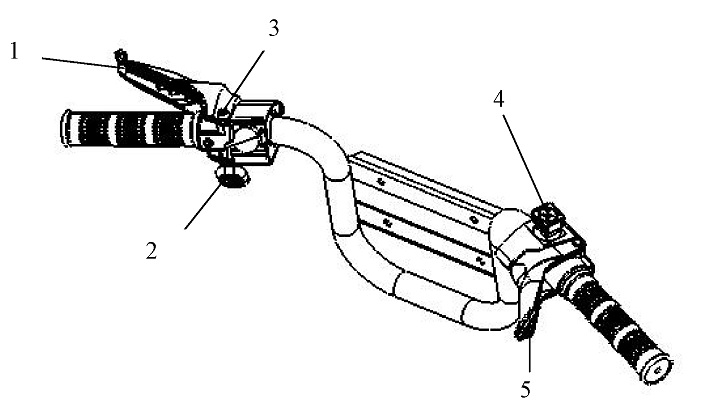

1 – рычаг тормоза; 2 – рычаг стояночного тормоза; 3 переключатель света фары; 4 – выключатель экстренного останова двигателя; 5 – рычаг газа

Рисунок 3 – Расположение органов управления




Руль

Руль средства малой механизации мотоциклетного типа, предназначен для курсового управления.

Рычаг тормоза

Рычаг тормоза расположен на левой половине руля. Нажатие на рычаг приводит к включению тормозного механизма. При отпускании рычаг тормоза автоматически возвращается в исходное положение. Замедление движения средства малой механизации при торможении зависит от усилия нажатия на рычаг тормоза и состояния снежного покрова.






ПРЕДОСТЕРЕЖЕНИЕ

Интенсивное или частое торможение, вызывает перегрев тормозного механизма, что может привести к резкому снижению эффективности торможения.

Рычаг стояночного тормоза

Рычаг стояночного тормоза (рисунок 4) расположен на левой половине руля. Стояночный тормоз должен включаться после остановки



средства малой механизации.







2

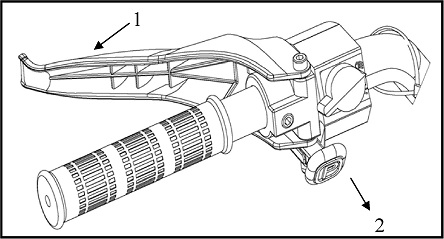

Рисунок 4 – Рычаг стояночного тормоза

  1. Нажмите на рычаг тормоза и удерживайте его в нажатом положении

  2. Полностью вытяните кнопку рычага стояночного тормоза

Для включения стояночного тормоза нажмите на рычаг тормоза и, удерживая его в нажатом положении, вытяните правой рукой кнопку рычага стояночного тормоза на себя до фиксации в защелке, затем отпустите рычаг тормоза. Чтобы выключить стояночный тормоз, нажмите на рычаг тормоза и, удерживая его в нажатом положении, нажмите правой рукой на кнопку рычага стояночного тормоза и полностью утопите ее.



ВНИМАНИЕ

Перед троганием средства малой механизации с места проверьте, чтобы стояночный тормоз был выключен.




Переключатель света фары

Переключатель света фары (рисунок 5) расположен на левой половине руля и предназначен для переключения ближнего и дальнего света.

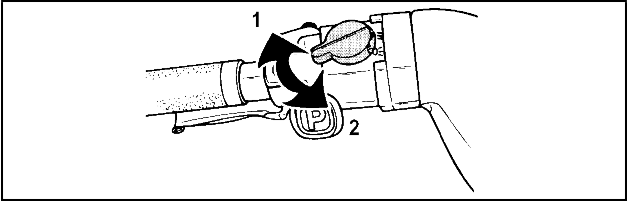

Рисунок 5 – Переключатель света фары

  1. Положение "1" (дальний свет)

  2. Положение "2" (ближний свет)

Выключатель экстренного останова двигателя

Выключатель (рисунок 6) находится на правой половине руля. Для того, чтобы быстро заглушить двигатель, нажмите на кнопку выключателя и утопите ее (положение "2"). Чтобы снова запустить двигатель, вытяните кнопку вверх (положение "1").

Водитель средства малой механизации должен практически освоить приемы использования выключателя экстренного останова двигателя. Для этого рекомендуется несколько раз запустить двигатель и заглушить его с помощью этого выключателя.

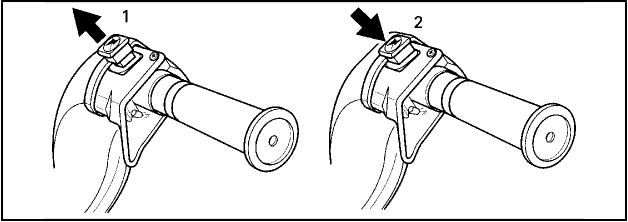

Рисунок 6 – Выключатель экстренного останова двигателя

  1. Положение "1" (включено)

  2. Положение "2" (выключено)






ПРЕДОСТЕРЕЖЕНИЕ

Если Вы были вынуждены воспользоваться экстренным выключением двигателя из-за какой-либо механической неисправности, то перед тем как запускать двигатель, необходимо сначала определить и устранить причину неисправности.




Рычаг газа

Рычаг газа расположен на правой половине руля. Нажатие на рычаг приводит к увеличению частоты вращения коленчатого вала двигателя и включению вариатора трансмиссии. При полном отпускании рычага газа двигатель автоматически переходит в режим холостого хода.

Рукоятка ручного пуска двигателя

Рукоятка ручного пуска двигателя расположена с правой стороны средства малой механизации. Чтобы запустить двигатель, поверните рычаг управления воздушной заслонки в положение «закрыто», медленно потяните рукоятку на себя до заметного увеличения сопротивления движению, затем резко дерните за рукоятку. Для правильного

наматывания пускового шнура медленно верните рукоятку в исходное положение. После запуска и прогрева двигателя верните рычаг управления воздушной заслонкой в положение «открыто».




Рычаг воздушной заслонки

Для облегчения пуска двигателя при низких температурах карбюратор оснащен рычагом воздушной заслонки. Смотри руководство по эксплуатации двигателя.




Крышка заливной горловины топливного бака

Для того чтобы заправить топливный бак, отверните крышку заливной горловины, после заправки бака наверните крышку и туго затяните ее.



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается подносить к горловине топливного бака открытое пламя.




Средство малой механизации может быть разобрано на составные части для удобства при транспортировке: двигатель с подмоторным основанием, движитель гусеничный, лыжи с траверсой, рулевыми тягами и капотом, рама, сиденье.

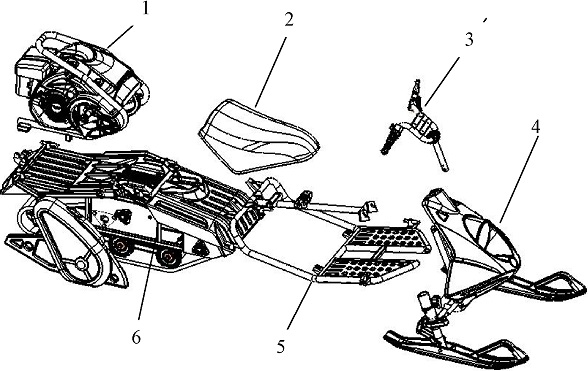

Рисунок 7 – Составные части

1 – двигатель с подмоторным основанием; 2 – сиденье; 3 – руль; 4 – лыжи с траверсой, рулевыми тягами и капотом; 5 – рама; 6 – движитель гусеничный















ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ (РЫБИНКА)




    1. Подготовка нового средства малой механизации к эксплуатации

      При подготовке нового средства малой механизации к эксплуатации выполните следующие работы:

      1. проверьте целостность упаковки и сохранность пломб;

      2. вскройте упаковку, извлеките эксплуатационную документацию, проверьте правильность ее оформления. По упаковочному листу проверьте комплектность снятых со средства малой механизации деталей и сборочных единиц и их сохранность, а так же наличие и комплектность ЗИП (см. подраздел «Комплектность» паспорта на средство малой механизации);

      3. распакуйте снятые со средства малой механизации детали и сборочные единицы; проверьте, нет ли механических повреждений поверхности капота, рамы, сиденья, при необходимости устраните повреждения покрытия корпуса.

      4. установите на место снятые при упаковке средства малой механизации детали и сборочные единицы:

        • заведите шкворень в лыжу и вставьте в отверстия лыжи и шкворня болт М8х80, установив кронштейн между шкворнем и лыжей. Затяните гайки М8 самоконтрящиеся с моментом 5,0…5,6 кгсм;

        • тяги рулевые закрепите в шаровых опорах;

        • движитель гусеничный и траверсу соедините рамой, зафиксировав быстросъемными болтами;

        • упор руля установите на раме с помощью втулок, оси и болтов М8х20 (2 шт), на траверсе – в кронштейне и зафиксируйте быстросъемными гайками М8 (2 шт);

        • капот установите на траверсу и зафиксируйте винтами М6х16 (6

          шт.);

        • сиденье установите двумя задними направляющими фиксаторами в раму, передним фиксатором в замок на упоре руля;

        • руль установите в рулевую колонку и зафиксируйте стопором;

      5. проверьте надежность всех видимых наружных резьбовых соединений;

      6. залейте в топливный бак топливо (см. подраздел «Заправка топливом и моторным маслом»);

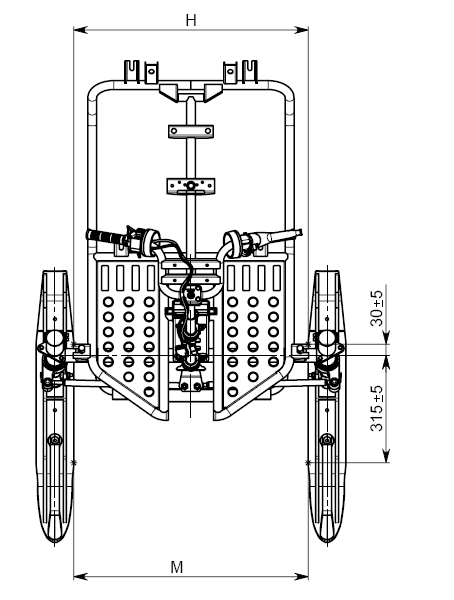

      7. проверьте величину схождения лыж, исправность и функционирование рулевого управления (см. подраздел «Техническое обслуживание механизмов управления»);

      8. проверьте функционирование двигателя, вариатора (см. подраздел «Пуск и остановка двигателя);

      9. проверьте функционирование органов управления средства малой механизации (см. подраздел «Техническое обслуживание механизмов управления»);

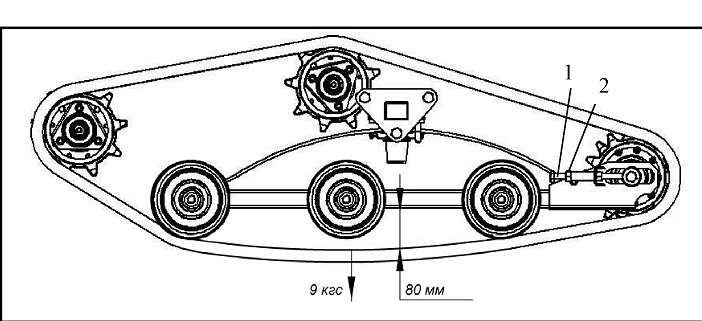

      10. проверьте регулировку гусеницы (см. подраздел «Проверка и

        регулировка натяжения гусеницы»);

      11. проверьте исправность и функционирование приборов освещения, выключателей останова двигателя (см. подраздел «Техническое обслуживание системы электрооборудования»);




    1. Заправка топливом

      Заправка топливного бака

      Для заправки топливного бака используйте бензин автомобильный по ГОСТ Р 51105-97 с октановым числом не менее 92.

      Отверните крышку топливного бака и, используя воронку с фильтром из тонкой металлической сетки, залейте топливо в бак. При заправке бака необходимо принимать меры, исключающие попадание в бак воды и снега. Топливо должно быть профильтровано через замшевый фильтр, если нет уверенности, что оно не содержит конденсата воды, а также при заправке из бочек. Замша должна быть чистой, без разрывов и проколов. Закреплять ее на воронке следует гладкой стороной вверх, чтобы она не касалась дна воронки. По окончании фильтрации замшу для удаления топлива и осевшего на ней конденсата необходимо стряхнуть и просушить.






      ВНИМАНИЕ

      Эксплуатация средства малой механизации на нерекомендованных сортах бензина может привести к серьезному повреждению двигателя.






      ПРЕДОСТЕРЕЖЕНИЕ

      Не переполняйте бак, так как во время движения средства малой механизации по пересеченной местности топливо может вытечь. Не заправляйте топливный бак полностью, если собираетесь установить средство малой механизации на хранение в теплое помещение. Вытирайте насухо все подтеки топлива на средствемалой механизации.




    2. Пуск и остановка двигателя



      ПРЕДОСТЕРЕЖЕНИЕ

      Приступайте к пуску двигателя только после контрольного осмотра средства малой механизации при условии, что все узлы и системы работают нормально.

      Последовательность действий перед пуском двигателя

      Убедитесь в нормальном функционировании привода управления дроссельной заслонкой, нажав и отпустив рычаг газа.

      Переведите кнопку выключателя экстренного останова двигателя (положение "1").

      Включите стояночный тормоз, если он был выключен.




      Пуск двигателя

      Чтобы запустить двигатель, поверните рычаг управления воздушной заслонкой в положение «закрыто», медленно потяните рукоятку на себя до заметного увеличения сопротивления движению, затем резко дерните за рукоятку. Для правильного наматывания пускового шнура медленно верните рукоятку в исходное положение. После запуска и прогрева двигателя верните рычаг управления воздушной заслонкой в положение «открыто».

      Для облегчения пуска холодного двигателя рекомендуется непосредственно перед пуском установить теплую свечу зажигания.




      Остановка двигателя

      Порядок остановки двигателя:

      • выдержите в течение 15 с обороты двигателя в режиме холостого хода для обеспечения более равномерного охлаждения двигателя;

      • увеличьте кратковременно (на 5…6 с) для прожига свечи число оборотов до средних;

      При необходимости экстренной остановки двигателя переключите кнопку выключателя экстренного останова двигателя.




    3. Рекомендации по эксплуатации

      1. Общие рекомендации

        Следует помнить, что любой человек, севший за руль, является на первых порах новичком, независимо от его опыта вождения автомобиля, мотоцикла или другого транспортного средства. Безопасность езды зависит от многих факторов: дальности видимости, скорости движения, атмосферных осадков, состояния снежного покрова, загруженности трассы, технического состояния средства малой механизации, а также от навыков управления и самочувствия водителя.

        Использование средства малой механизации не по прямому назначению, а также рискованная манера езды, провоцирующая такие ситуации, в которых водитель не может полностью контролировать движение средства малой механизации и оказывается не в состоянии предотвратить опасных последствий, могут стать причиной травмирования водителя или других находящихся поблизости людей.

        Водитель должен в совершенстве изучить особенности эксплуа-

        тации и освоить правила вождения средства малой механизации. Умение управлять приходит со временем, в результате тренировок и упражнений.

        Владелец или водитель отвечают также за безопасность других людей, допущенных ими к самостоятельному управлению средства малой механизации.

        Не садитесь за руль после употребления алкоголя или наркотических препаратов. Езда в нетрезвом состоянии свидетельствует о безответственном отношении не только к себе, но и к окружающим.

        Средство малой механизации РЫБИНКА – открытая машина, поэтому, отправляясь в поездку, следует одеваться в теплую и удобную, не стесняющую движений одежду, принимая во внимание, что добавочное охлаждение с учетом скорости средства малой механизации и скорости ветра может вдвое и более превышать температуру окружающего воздуха (см. таблицу 1).




        Таблица 1




        Температура окружающего воздуха, С

        Температура с учетом добавочного охлаждения, С

        2

        0

        –6

        –9

        –1

        –3

        –9

        –13

        –4

        –6

        –12

        –16

        –7

        –9

        –16

        –21

        –10

        –12

        –19

        –24

        –12

        –14

        –23

        –28

        –15

        –18

        –26

        –33

        –18

        –21

        –29

        –38

        –21

        –23

        –33

        –40

        –24

        –26

        –36

        –43

        –26

        –29

        –40

        –47

        –29

        –32

        –43

        –50

        Скорость средства малой механизации, км/ч




        8




        16




        24

        Во время дальних поездок через каждый час непрерывного движения на средстве малой механизации рекомендуется делать кратковременные остановки для отдыха.

        Во избежание снижения ресурса, не рекомендуется длительная работа двигателя на максимальном режиме.

        Не допускается попадание на гусеницу горюче-смазочных материалов, кислот, щелочей и других веществ, разрушающих резину.

        На стоянке и перерывах в эксплуатации рекомендуется накрывать средство малой механизации защитным чехлом.

        В зависимости от длительности и дальности совершаемых поездок, средство малой механизации должно быть обязательно укомплектовано минимально необходимым набором инструментов, запасных частей и принадлежностей, которые могут понадобиться в пути или при аварийной ситуации.

        Дальние поездки на средстве малой механизации в одиночку представляют опасность. Вы можете израсходовать весь запас топлива, попасть в аварию или повредить свое средство малой механизации. Дальние поездки следует совершать, как минимум, вдвоем на двух средствах малой механизации. Даже в этом случае обязательно сообщите кому-нибудь, куда Вы направляетесь и когда планируете вернуться назад.




      2. Управление средством малой механизации

        Начинающий водитель должен освоить приемы безопасного управления средством малой механизации, тренируясь на ровной снежной трассе.

        Перед тем, как тронуться с места, Вы должны знать, как остановить средство малой механизации. Для снижения скорости и полной остановки средства малой механизации отпустите рычаг газа и плавно нажмите на рычаг тормоза, который расположен на руле слева. В аварийной ситуации Вы можете быстро остановить средство малой механизации, нажав на кнопку выключателя экстренного останова двигателя, который расположен на руле слева, и одновременно нажать на рычаг тормоза. Помните, что средство малой механизации обладает инерцией и не может остановиться мгновенно. Тормозной путь его зависит от глубины и плотности снега и состояния ледяного покрова. При интенсивном торможении, которое сопровождается блокировкой гусеницы тормозом, возможна потеря курсовой устойчивости и боковое скольжение средства малой механизации.

        Во время движения не снимайте ноги с подножек и не тормозите ногами. Не совершайте прыжки на средстве малой механизации с естественных трамплинов. Будьте всегда осмотрительны и ответственны.

        Посадка водителя, а также продольное и поперечное распределение веса тела водителя влияют на ходовые качества средства малой механизации. Как правило, лучшей посадкой для водителя с точки зрения удобства управления является посадка сидя. Тем не менее, в некоторых особых условиях движения используются и другие посадки: езда полусидя, с опорой на одно колено или стоя.

        Управление средством малой механизации сидя

        Для езды по знакомой ровной снежной трассе оптимальной для водителя является посадка сидя. При этой посадке водитель занима-

        ет среднее положение на сиденье, а ступни ног расположены на подножках. Мышцы бедер и голеней ног помогают смягчать удары от неровностей трассы.

        Управление средством малой механизации полусидя

        При езде по неровным трассам удобно использовать посадку полусидя. При этой посадке туловище водителя приподнято на полусогнутых ногах. Ступни ног перенесены назад и опираются на подножки примерно под центром тяжести тела. Используя эту посадку, следует остерегаться резких торможений средства малой механизации.

        Управление средством малой механизации стоя с опорой на одно колено

        Одна нога опирается стопой на подножку, а другая согнута в колене и опирается на сиденье. Используя эту посадку, следует остерегаться резких торможений.




      3. Разновидности трасс и условий движения Движение по подготовленным трассам

        При езде по подготовленным трассам оптимальной для водителя является посадка сидя. Не превышайте установленную допустимую скорость движения. Держитесь правой стороны, не виляйте по трассе, смещаясь от одного края к другому и обратно.

        Движение по неподготовленным трассам

        Неподготовленная трасса может пролегать по неровному снежному покрову. Движение по таким трассам на высокой скорости опасно. Снизьте скорость движения. Остерегайтесь камней и пней, частично покрытых свежевыпавшим снегом. Несмотря на наличие снежного покрова, глубина которого может достигать нескольких десятков сантиметров, на трассе иногда встречаются места с непокрытой сухой травой. Очищайте гусеничный движитель и полости моторного отсека от набившейся травы и мусора.

        Движение по глубокому снегу

        При движении по глубокому рыхлому снегу средство малой механизации может начать увязать. В этом случае следует изменить направление движения и, двигаясь по кривой большого радиуса, постараться найти участок с более плотным снежным покровом. Если Ваше средство малой механизации все же застряло, избегайте интенсивного буксования гусеничного движителя, так как это приводит к дальнейшему погружению машины в снег. Заглушите двигатель и протопчите колею перед средством малой механизации, уплотнив снег ногами. Обычно бывает достаточно подготовить колею длиной полтора-два метра. Снова запустите двигатель. Примите положение "стоя" и осторожно раскачивайте средство малой механизации из стороны в сторону, одновременно плавно и медленно нажимая на рычаг газа. В зависимости от того, какая часть средства малой механизации оказалась сильнее погружена в снег (передняя или задняя), переместите ступни

        ног на противоположный конец подножки (соответственно назад или вперед). Не подкладывайте никакие подручные предметы под гусеницу. Следите за тем, чтобы никто не находился спереди и сзади средства малой механизации, когда двигатель работает.

        Движение по ледяному покрову

        Движение на средстве малой механизации по льду замерзших озер и рек может представлять опасность для жизни. Остерегайтесь таких трасс. Находясь на незнакомой местности, перед тем как пересекать по льду реку или озеро, убедитесь в прочности ледяного покрова и наличии удобных съездов и выездов на берег. Никогда не пытайтесь переправиться через водную преграду по тонкому льду, который может не выдержать вес средства малой механизации.

        Необходимая для разгона, поворота или торможения средства малой механизации сила сцепления гусеницы со льдом значительно ниже, чем со снежным покровом. На льду средство малой механизации обладает минимальной управляемостью, поэтому всегда существует реальная опасность неуправляемого заноса и разворота средства малой механизации. Двигаясь по льду, снизьте скорость и будьте внимательны. Не рискуйте и всегда оставляйте себе достаточно свободного места для безопасной остановки средства малой механизации или совершения поворота. Особенно важно соблюдать эти меры предосторожности при движении на средстве малой механизации в темное время суток.

        Движение по плотному снегу

        Ни в коем случае нельзя недооценивать опасность движения на средстве малой механизации по плотному снегу. В этих условиях сцепление гусеницы и лыж с опорной поверхностью может оказаться недостаточным. Рекомендуется снизить скорость движения и избегать интенсивных разгонов, резких поворотов и резкого торможения.

        Преодоление подъемов

        Для преодоления подъемов сначала потренируйтесь на пологих склонах, потом переходите на более крутые.

        При преодолении холма, где выбор маршрута ограничен, следует выбрать для подъема наиболее доступный склон. Предварительно разгоните средство малой механизации на горизонтальном участке пути. При въезде на подъем уменьшите подачу топлива в двигатель, чтобы предотвратить буксование гусеницы. Не выезжайте на вершину холма на большой скорости, будьте готовы к тому, что там могут оказаться какие-либо препятствия, другие транспортные средства или люди.

        Для преодоления открытого холма средство малой механизации должно въезжать на склон под углом и двигаться по зигзагообразной траектории. Примите положение "стоя с опорой на колено". Нога, опирающаяся на бортовую площадку средства малой механизации, должна всегда находиться со стороны вершины холма (со стороны верхнего

        борта машины). При разворотах средства малой механизации соответствующим образом изменяйте свою посадку. Преодолевая подъем, поддерживайте постоянную безопасную скорость.

        Если движение вверх становится невозможным, не разворачивайте средство малой механизации на ходу. Выключите двигатель и включите стояночный тормоз. Освободите лыжи, разверните средство малой механизации в сторону подножия холма. Запустите двигатель и, плавно нажимая на рычаг газа, спуститесь к подножию холма.

        Преодоление спусков

        При спуске с горы необходимо постоянно контролировать движение средства малой механизации. Займите положение "сидя", держитесь обеими руками за руль средства малой механизации. Слегка нажимая на рычаг газа, поддерживайте устойчивую работу двигателя в процессе спуска. Если средство малой механизации стало разгоняться и скорость увеличилась до опасного значения, осторожно притормозите машину. Тормозить следует легкими частыми нажатиями на тормозной рычаг. Никогда не допускайте блокировки гусеницы тормозом.

        Движение вдоль склона

        При движении средства малой механизации вдоль склона, а также при подъеме или спуске с холма по зигзагообразной траектории следует придерживаться следующих правил. Водитель должен перераспределить вес тела на борт средства малой механизации, который находится со стороны вершины холма. Это позволит более надежно удерживать средство малой механизации в равновесии при поперечном крене. Предпочтительная посадка – "стоя с опорой на колено". При этом нога, которая опирается на подножку, должна располагаться со стороны вершины холма. Можно использовать также посадку "полусидя". Будьте наготове, чтобы быстро перенести вес тела в ту или иную сторону. Если Вы почувствовали, что средство малой механизации начал скользить боком вниз, слегка направьте руль в сторону скольжения. Восстановив равновесие, вернитесь на прежний курс. Новичкам и малоопытным водителям средства малой механизации не рекомендуется двигаться вдоль склонов и преодолевать крутые подъемы.

        Движение по размокшему снегу

        Перед переправой по льду через водную преграду разведайте наличие участков с размокшим снегом. Если колеи, которые оставляют лыжи, темнеют и на них выступает вода, немедленно сверните со льда на берег. Всегда старайтесь избегать движения по размокшему снегу. Куски льда и брызги воды могут попадать на средство малой механизации, движущиеся вслед за Вами. Вывести средство малой механизации из размокшего снега бывает достаточно сложно, а в некоторых случаях невозможно.

        Движение в тумане или во время снегопада

        Иногда Вы можете попасть в туман или в плотный снегопад, в

        этом случае видимость сильно ухудшается. Всегда лучше воздержаться от поездки на средстве малой механизации в условиях плохой видимости. Если Вы вынуждены двигаться в тумане или во время сильного снегопада, снизьте скорость до безопасного значения. Внимательно следите за трассой, чтобы вовремя заметить неожиданное препятствие. Поддерживайте безопасную дистанцию до впереди идущего средства малой механизации.

        Движение по незнакомой местности

        Если Вы попали в незнакомую местность, двигайтесь с особым вниманием и осторожностью. Снизьте скорость так, чтобы иметь возможность своевременно распознать неожиданное препятствие на пути, которое может представлять потенциальную опасность: забор или столбы изгороди, ручей, пересекающий трассу, крупные камни, неожиданная ложбина, проволочные растяжки и множество прочих препятствий. Любое из препятствий может прервать Вашу поездку и стать причиной серьезных травм. Даже двигаясь по наезженной трассе, будьте предельно осторожны и внимательны. Скорость движения должна быть такой, чтобы Вы успевали оценивать обстановку за ближайшим поворотом трассы или за переломом продольного профиля трассы.

        Слепящее действие солнца

        В солнечный день могут возникнуть различные проблемы, связанные с "ослеплением" и усталостью глаз. Сверкающий на солнце снег иногда настолько затрудняет наблюдение за трассой, что Вы можете не заметить лощину, ров или другое опасное препятствие. При ярком солнце обязательно надевайте солнцезащитные очки с цветными светофильтрами.

        Провода

        Всегда остерегайтесь лежащих на земле или низко расположенных проводов. Авария может быть вызвана наездом на провода, лежащие в поле, на проволочные растяжки столбов, стоящих вблизи трассы движения, на цепи и канаты ограждений на опасных участках дорог. В местах, где имеется вероятность встретить на трассе провода, необходимо снижать скорость.

        Прохождение поворотов

        В большинстве случаев для уверенного прохождения криволинейных участков трассы необходимо отклонять тело в сторону центра поворота. Перераспределение веса тела в поперечном направлении и дополнительная нагрузка на внутренний борт средства малой механизации создают нужный крен гусеницы. Чтобы дополнительно нагрузить внутреннюю относительно центра поворота лыжу, нагнитесь и сместите тело максимально вперед. Иногда развернуть средство малой механизации на глубоком снегу удается только вручную.

        Пересечение дорог

        В некоторых случаях Вам придется пересекать дорогу, проложенную по насыпи. Выберите такое место, где Вы сможете подняться по

        уклону насыпи наиболее безопасно. Привстаньте с сиденья и разгоните средство малой механизации лишь до такой скорости, которая необходима для успешного преодоления уклона насыпи. Въехав на насыпь, остановите средство малой механизации на обочине и пропустите транспорт, следующий по дороге в обоих направлениях. Пересеките дорожное полотно в перпендикулярном направлении. При съезде с дорожной насыпи вниз переместите центр тяжести тела и точки опоры ног максимально назад. Помните, что средство малой механизации не рассчитано для движения по жестким дорожным покрытиям, и усилие на руле может возрасти.

        Пересечение железнодорожных путей

        Запрещается двигаться на средстве малой механизации вдоль железнодорожного полотна. При пересечении железнодорожных путей соблюдайте особую осторожность. В условиях недостаточной видимости прислушайтесь, не приближается ли поезд.

        Движение в ночное время

        Вождение средства малой механизации в ночное время нежелательно. Перед поездкой проверьте исправность и функционирование приборов освещения. Стекло фары должно быть чистым. Скорость движения должна быть такой, чтобы Вы успели вовремя затормозить и остановиться при появлении перед средством малой механизации опасного предмета или препятствия. Двигайтесь ночью только по подготовленным трассам и никогда не съезжайте с них на незнакомую местность. Избегайте движения по замерзшим рекам и озерам. Помните, что проволочные растяжки, изгороди из колючей проволоки, канатное ограждение дорог, ветви деревьев и другие подобные препятствия трудно заметить в темное время суток. Никогда не отправляйтесь в ночную поездку на средстве малой механизации в одиночку. Имейте с собой исправный фонарь аварийной сигнализации. Держитесь подальше от жилых районов, чтобы не нарушать покой людей.

        Сигналы

        Перед остановкой средства малой механизации подайте знак следующим за Вами водителям, подняв вверх над головой левую руку. Поворот влево обозначают вытянутой левой рукой, которая поднята в горизонтальное положение. Для предупреждения о правом повороте поднимите согнутую в локте левую руку. При этом плечо руки должно располагаться горизонтально, а предплечье – вертикально. Каждый водитель средства малой механизации должен предупреждать едущих сзади о предпринимаемых им маневрах.




      4. Перевозка средства малой механизации и буксировка прицепа

        После погрузки надежно закрепите средство малой механизации на грузовой платформе прицепа или транспортного средства (спереди

        и сзади), даже если транспортировка осуществляется на сравнительно короткое расстояние. Убедитесь в том, что средство малой механизации надежно закрепленj, и накройте его защитным чехлом, чтобы предотвратить возможные повреждения поверхности корпуса.

        При перевозке средства малой механизации на прицепе перед началом движения проверьте надежность сцепки и крепление страховочных цепей.

        Для буксировки прицепа средство малой механизации оборудовано жесткой сцепкой.




      5. Строповка средства малой механизации

        Подъем и перемещение средства малой механизации производите стропами за бампер и крайние отверстия подножек (рисунок 8).

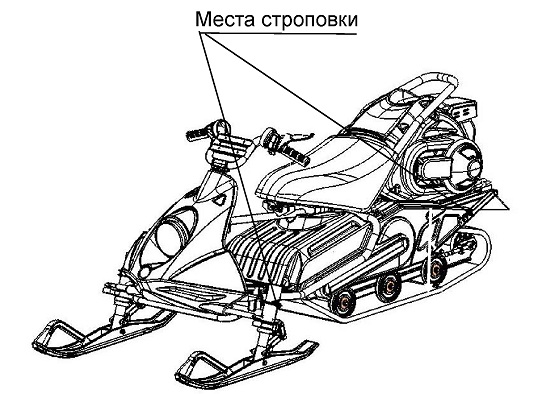

Рисунок 8 – Строповка средства малой механизации Приведенные инструкции и рекомендации отнюдь не направлены

на то, чтобы каким -то образом ограничить Ваши возможности получать удовольствие от передвижения на средстве малой механизации. Соблюдая необходимые меры безопасности, Вы сохраните здоровье и снизите риск травмирования.




    1. Обкатка средства малой механизации

Надежность и долговечность двигателя, а также других механизмов средства малой механизации в большой степени зависят от режима работы в начальный период его эксплуатации – при обкатке.

Продолжительность обкатки средства малой механизации 10 часов.

Во время обкатки соблюдайте следующие рекомендации:

  • для поездок выбирайте ровные участки местности с плотным снежным покровом. Езда по сильно пересеченной местности, глубокому рыхлому или мокрому снегу, преодоление крутых и затяжных подъемов не допускаются;

  • обкаточный пробег проводите при температуре окружающего воздуха от минус 25 С до минус 3 С, так как при более высокой температуре больше вероятность перегрева двигателя, а при очень низкой – затруднен пуск двигателя и страгивание средства малой механизации из-за повышенной жесткости гусеницы;

  • внимательно следите за тепловым режимом работы двигателя. Не допускайте полного открытия дроссельной заслонки. Ограничьте степень ее открытия примерно до 75 %. Однако в обкаточный период полезно давать средству малой механизации кратковременные интенсивные разгоны и двигаться с различными скоростями. Разгоны с полностью открытой дроссельной заслонкой, длительное движение на высокой скорости и перегрев двигателя противопоказаны для нормальной обкатки;

  • следите за состоянием крепежных соединений. При необходимости производите подтяжку крепежных деталей. Подтяжку резьбовых соединений двигателя проводите на холодном двигателе;

  • после 20 часов эксплуатации проверьте натяжение и центрирование гусеницы, натяжение цепи трансмиссии.

Во время обкатки не обучайте вождению средства малой механизации, так как это может привести к перегрузке двигателя и трансмиссии из-за неумелых действий обучающихся.













4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СРЕДСТВА МАЛОЙ МЕХАНИЗАЦИИ РЫБИНКА




    1. Виды и периодичность технического обслуживания

      Для поддержания средства малой механизации в исправном состоянии, а также для устранения причин, ускоряющих износ деталей и сборочных единиц, необходимо выполнять все требования по техническому обслуживанию. Техническое обслуживание является профилактическим мероприятием, поэтому работы по каждому виду технического обслуживания должны проводиться с установленной периодичностью и в полном объеме, независимо от технического состояния средства малой механизации.

      При необходимости, для получения квалифицированной помощи по вопросам технического обслуживания или ремонта средства малой механизации, обращайтесь к Вашему дилеру.

      Виды технического обслуживания

      Ежедневное техническое обслуживание ЕО (перед выездом и после возвращения из поездки).

      Техническое обслуживание после обкатки – 10 часов эксплуатации.

      Периодические виды технического обслуживания:

      1. ТО-1 – через каждые 20 часов пробега;

      2. ТО-2 – через каждые 50 часов пробега;

      3. Сезонное обслуживание (СО) – при вводе в эксплуатацию после хранения.

    2. Ежедневное техническое обслуживание

      Контрольные операции

      Несколько раз нажмите и отпустите рычаг газа, чтобы убедиться в исправности и плавной работе тросового привода дроссельной заслонки. При отпускании рычаг должен самостоятельно возвращаться в исходное положение, соответствующее холостому ходу двигателя.

      Нажмите на рычаг тормоза и проверьте, чтобы тормозной механизм полностью включался до того, как рычаг коснется рукоятки руля. После отпускания рычаг тормоза должен автоматически возвращаться в исходное положение.

      Проверьте исправность и функционирование рулевого управления средства малой механизации. Руль и лыжи должны поворачиваться плавно и без заеданий.

      Проверьте состояние гусеницы и задней подвески, при необхо-

      димости очистите гусеницу и катки от снега и льда. Проверьте натяжение гусеницы.

      Очистите двигатель, проверьте затяжку болтов и гаек.

      Проверьте уровень топлива в баке.

      Проверьте уровень масла в двигателе.

      Проверьте надежность крепления капота и кожухов.

      Проверьте наличие и комплектность инструмента и запасных частей.

      Осмотрите тягово-сцепное устройство. При буксировке прицепа убедитесь в надежности сцепки прицепа со средством малой механизации, проверьте крепление груза на прицепе.

      Очистите стекло фары.

      Запустите двигатель и дайте ему прогреться. Во время прогрева проверьте исправность и функционирование фары. Затем нажмите на кнопку выключателя экстренного останова, чтобы убедиться в ее работоспособности.

      После возвращения из поездки очистите средство малой механизации от снега, льда и загрязнений. Насухо протрите места, где скопилась вода от растаявшего снега. Устраните обнаруженные неисправности.

      При дорожных ситуациях, вызвавших повышенные перегрузки средства малой механизации или его отдельных составных частей (удар на скорости о скрытый снегом камень, торос и т.п.), остановите средство малой механизации, произведите осмотр и убедитесь, что имевшая место перегрузка не вызвала поломки деталей, ослабления крепежных соединений или других нежелательных последствий, устраните обнаруженные неисправности.




    3. Техническое обслуживание после обкатки

      После окончания обкатки проведите техническое обслуживание в объеме ТО-1 (см. таблицу 2).




    4. Периодическое техническое обслуживание

      В течение гарантийного срока, указанного в Паспорте, для проведения технического обслуживания после обкатки и периодического технического обслуживания средства малой механизации обращайтесь к уполномоченному дилеру.

      Наименование операций технического обслуживания средства малой механизации и периодичность их проведения указаны в таблице 2.

      Таблица 2




      Наименование операций технического

      обслуживания

      ТО-1

      ТО-2

      СО









      Проверить состояние пускового шнура

      Проверить состояние системы выпуска отработавших газов и подтянуть элементы крепления

      Проверить состояние системы охлаждения двигателя

      Проверить состояние уплотнений














      Проверить состояние топливопроводов и их соединений


















      Проверить состояние тросового привода управления дросселем карбюратора

      Очистить систему впуска






      Заменить масло в двигателе

      Через каждые 50 часов






      Проверить состояние ведущего и ведомого шкивов вариатора



      Проверить состояние полумуфты вариатора



      Очистить рабочие поверхности ведущего и ведомого шкивов вариатора



      Подтянуть болт крепления ведущего шкива вариатора

      Проверить работоспособность натяжителя цепи трансмиссии



      Проверить и, при необходимости, отрегулировать тормозной механизм

      Продолжение таблицы 2




      Наименование операций технического обслуживания




      ТО-1




      ТО-2




      СО









      Подтянуть гайки крепления руля, поворотных рычагов управления рулевого

      Проверить состояние узлов рулевого управления и передней подвески



      Проверить степень износа лыж и полозьев лыж

      Проверить геометрические параметры регулировки рулевого управления











      Отрегулировать подвеску

      По мере необходимости

      Проверить состояние подвески

      Проверить состояние гусеницы









      Проверить состояние свечи зажигания

      Отрегулировать межэлектродный зазор свечи

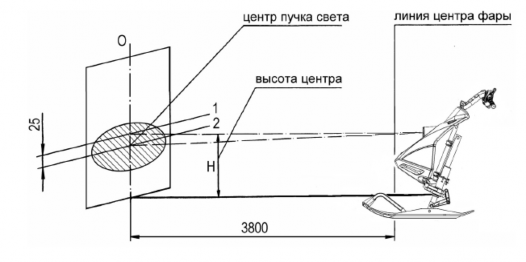

      Проверить регулировку фары

      Проверить состояние электрической проводки и соединений

      Проверить исправность и функционирование приборов освещения (дальний/ ближний свет фары). Проверить функционирование выключателя экстренного останова двигателя















      Провести контрольный осмотр средства малой механизации










    5. Смазка

      Смазка – одна из важнейших операций, входящих в общий комплекс технического обслуживания, направленных на снижение износа, продление ресурса и повышение надежности средства малой механизации в условиях эксплуатации.

      Необходимым условием качественной смазки является соблюдение чистоты при хранении смазочных материалов и при выполнении смазочных операций. Перед смазкой с деталей полностью удалите пыль, грязь и остатки старой смазки. Масленки и пробки заливных отверстий тщательно оботрите или обдуйте сжатым воздухом. Заправочные наконечники периодически промывайте в керосине.

      Существенное значение в обеспечении нормальной работы механизмов имеет правильное применение смазочных материалов по их сортности. Употребление не рекомендованных масел и смазок приводит к преждевременному износу деталей, а иногда и к выходу из строя целого механизма или агрегата.

      При смазке средства малой механизации следите за тем, чтобы смазочные материалы не попадали на окрашенные поверхности и резиновые детали. По окончании смазочных операций удалите излишки консистентных смазок, выступившие из сочленений, а также брызги и капли жидких смазок, заверните полностью пробки заливных отверстий.

      При низких температурах заправляемые масла и смазки необходимо подогревать (использование открытого огня запрещается).

      Периодичность смазки узлов и механизмов средства малой механизации указана в таблице 3. Проведение смазочных работ следует совмещать с очередным техобслуживанием средства малой механизации

      Таблица 3







      Наименование узла




      Наименование смазочных материалов

      Способ нанесения смазочных материалов

      Периодичность проверки и замены смазки




      Примечание

      Картер двигателя

      Масло моторное

      0W40, API-SJ, 4T Snowmobile RM.

      Залить масло

      20 часов, через 100 часов

      См. руководство по эксплуатации двигателя

      Тросы тормоза, газа

      Масло МК-8 ГОСТ 6457-66

      Пролить маслом

      ТО-2, СО

      См. "Техническое обслуживание механизмов управления"

      Опорные подшипники руля

      «Зимол-1»

      ТУ У00152365.090-2000 или

      Литол-24 ГОСТ 21150-87

      Набить смазку

      ТО-2

      То же

      Втулки рычагов передней подвески

      То же

      Смазать

      ТО-2, СО

      -//-

      Шкворни лыж

      -//-

      смазать

      ТО-2, СО

      -//-

      Вал ведущего шкива под разрезной втулкой центробежного регулятора

      -//-

      Смазать

      ТО-2, СО

      -//-

      Рабочие поверхности кулачковой полумуфты

      -//-

      Смазать тонким слоем

      ТО-2, СО

      -//-

      Цепная передача

      Синтетическая смазка с

      PTFE добавками

      HHS DRYLUBE

      Нанести на поверхность це-

      пи тонким слоем

      ТО-1, ТО-2

      -//-

      Ручной стартер

      «Зимол-1»

      Смазать

      ТО-2,

      См. "Техни-



      ТУ У00152365.090-2000

      СО

      ческое об-

      Шнур




      Смазка силиконовая

      служивание ручного

      ТУ 2389-320-05763458-2001

      стартера"

    6. Техническое обслуживание двигателя

      Для проведения технического обслуживания двигателя обратитесь к уполномоченному дилеру.

      Техническое обслуживание системы охлаждения двигателя

      Для нормальной работы двигателя с воздушным охлаждением следует периодически проводить осмотр состояния лопастей крыльчатки и состояние корпуса вентилятора.

      Система выпуска отработавших газов

      Детали выпускной системы не должны иметь коррозионных повреждений. Утечка отработавших газов двигателя через соединения выпускной системы не допускается. При необходимости, обратитесь к уполномоченному дилеру.



      ВНИМАНИЕ

      Работа двигателя без глушителя не допускается.




    7. Техническое обслуживание ручного стартера

      Техническое обслуживание ручного стартера заключается в периодической проверке, чистке и смазке.

      Чистку и смазку ручного стартера проводите следующим образом:

      • снимите ручной стартер, для чего:

      • извлеките узел шнура из отверстия рукоятки стартера;

      • отрежьте шнур близко к узлу, оплавьте конец шнура с помощью спички;

      • снимите рукоятку и резиновый амортизатор со шнура;

      • завяжите узел шнура около корпуса ручного стартера;

      • выверните винты, крепящие ручной стартер к двигателю, и снимите их вместе с шайбами.

      • разберите ручной стартер, для чего:

      • снимите винт, храповик, стопорное кольцо, кулачки, возвратные пружины;

      • извлеките шкив со шнуром из корпуса стартера, затем крышку и спиральную пружину.



      ПРЕДОСТЕРЕЖЕНИЕ

      Спиральная пружина плотно смотана внутри направляющей корпуса ручного стартера, при разборке она может вылететь. Действуйте всегда с осторожностью




      Снятые детали ручного стартера тщательно промойте и очистите от загрязнений. Смажьте тонким слоем спиральную пружину, внутреннюю поверхность направляющей корпуса, внутреннюю поверхность крышки, ось корпуса ручного стартера, центральное отверстие шкива,

      пружины кулачков и шнур.

      При сборке ручного стартера заведите наружный конец спиральной пружины в выемку направляющей в корпусе стартера, затем смотайте пружину против часовой стрелки в направляющую. Далее сборку ручного стартера производите в последовательности, обратной разборке.

      Проверьте правильность сборки:

      • при полностью вытянутом шнуре шкив должен иметь возможность поворота на 15…30º по ходу вращения;

      • возвратная пружина должна полностью возвращать шнур в исходное положение;

      • предварительное натяжение шнура должно быть 0,5…1,0 оборот шкива.




    8. Техническое обслуживание системы питания

      Техническое обслуживание системы питания заключается в периодической проверке качества крепления и герметичности всех соединений, промывке топливного бака, топливного насоса и фильтра в баке, в очистке и промывке деталей и каналов карбюратора и периодическом проведении регулировок.

      Из-за негерметичности соединений топливной системы в нее может подсасываться воздух, в результате чего топливный насос перестает нормально функционировать. При подсосе воздуха через уплотнения карбюратора происходит резкое обеднение горючей смеси – двигатель запускается с трудом и на холостых оборотах не работает. Неплотность соединений устраняется подтяжкой крепежных деталей и заменой поврежденных прокладок. Недостаточная подача топлива возможна также в случае засорения суфлирующего канала топливного бака, фильтров и топливопроводов.

      Очистка элементов системы впуска



      Выньте воздушный фильтр из глушителя шума впуска, вытряхните снег и мусор из фильтра и просушите. Проверьте, чтобы внутренние полости глушителя шума впуска были чистыми и сухими, затем установите фильтр на место.

      ВНИМАНИЕ

      Эксплуатация средства малой механизации со снятым глушителем шума впуска может привести к повреждению двигателя.

    9. Техническое обслуживание трансмиссии




      Техническое обслуживание средства малой механизации заключается в контроле технического состояния ремня вариатора, зубчатого ремня, регулировке вариатора, состояния цепи своевременном проведении смазочных работ, подтяжке резьбовых соединений и очистке наружных поверхностей от загрязнений.

      Техническое обслуживание вариатора

      Для обеспечения оптимальных условий работы вариатора должны быть соблюдены следующие требования (рисунок 9):

      • расстояние между шкивами должно составлять 2001 мм;

      • расстояние между неподвижными дисками ведущего и ведомого шкивов должно быть 43.1 мм;

      • ширина канавки под ремень на ведомом шкиве вариатора должна составлять 22,90,5 мм на диаметре 190±0.5 мм для нового ремня. При износе ремня этот размер необходимо уменьшать регулировочными шайбами, для этого необходимо отвернуть гайки и снять неподвижный диск. Ориентируйтесь на выступание наружной кромки ремня над кромкой дисков ведомого шкива – ремень должен быть заподлицо с наружной кромкой дисков или выступать не более, чем на 1,5 мм. После регулировки затянуть гайки.

        Регулировка взаимного положения шкивов проводится следующим образом:

      • открутите болт крепления ведомого шкива;

      • снимите шкив и подложите необходимое кол-во регулировочных шайб, чтобы установить необходимую величину смещения шкивов 43,1 мм);

      • затяните болт крепления ведомого шкива моментом 5,0…5,5 кгсм. В процессе эксплуатации периодически проверяйте затяжку болта крепления ведомого шкива.

        При необходимости, для проведения регулировки вариатора обращайтесь к дилеру.

        Проверьте состояние ремня вариатора. Замену ремня производите в случае его износа по ширине и при наличии таких повреждений, как разрыв и расслоение корда, трещины, срез выступов и т. п. Для демонтажа ремня вариатора:

      • снимите защитный кожух ремня вариатора;

      • разведите диски ведомого шкива, немного повернув и отжав подвижный диск от неподвижного диска;

      • выведите ремень вариатора из ручья шкива, перебросив его через край подвижного диска шкива. При демонтаже ремня с ведомого шкива удерживайте подвижный диск на максимальном расстоянии от неподвижного диска.

      Монтаж ремня вариатора производите в обратной последовательности.








      Рисунок 9 – Регулировка вариатора






      ВНИМАНИЕ

      Запрещается прикладывать большие усилия или применять какой-либо инструмент для монтажа ремня на ведомый шкив вариатора. Это может стать причиной повреждения корда ремня.

      Установите на место защитный кожух. Для смазки вариатора:

      • снимите ремень вариатора;

      • сдвиньте подвижный диск центробежного регулятора вместе с крышкой и смажьте вал под разрезной втулкой, установленной в крышке

        ;

      • смажьте рабочие поверхности кулачковой полумуфты;

      • установите ремень на место.






      ВНИМАНИЕ

      Попадание смазки на рабочие поверхности шкивов вариатора не допускается.

    10. Техническое обслуживание ходовой части

      Техническое обслуживание ходовой части средства малой механизации включает в себя периодический осмотр, смазку, регулировку натяжения и выравнивание гусеницы, подтяжку резьбовых соединений.

      Контроль технического состояния задней подвески

      Визуальным осмотром проконтролируйте состояние всех узлов и деталей задней подвески.

      Поднимите заднюю часть РЫБИНКИ и обоприте ее на подставки так, чтобы гусеница не касалась опорной поверхности. Не запуская двигатель, прокрутите вручную гусеницу и проверьте ее состояние. При обнаружении таких неисправностей, как сильный износ, порезы, выход наружу нитей армирующего корда, разрушение армирующих стержней, отсутствие или повреждение скоб, обратитесь к уполномоченному дилеру.






      ПРЕДОСТЕРЕЖЕНИЕ

      Запрещается эксплуатировать средство малой механизации или прокручивать гусеницу с помощью двигателя, если на ней имеются разрывы, признаки сильного износа или другие повреждения.




      Проверка и регулировка натяжения гусеницы

      Примечание – Регулировка натяжения гусеницы должна производиться после предварительного пробега по снежному покрову в течение 15-20 минут.

      Поднимите заднюю часть средства малой механизации и установите на опору. Измерьте прогиб гусеницы посередине длины направляющих рельсов (рисунок 10). Этот прогиб равен величине зазора между внутренней поверхностью опорного участка гусеницы и нижней плоскостью трубы платформы. При нормальном натяжении гусеницы величина зазора под вертикальной нагрузкой 9  0,1 кг, приложенной к опорной части гусеницы с каждой стороны, должна составлять 80 мм. Если натяжение гусеницы недостаточно, движение средства малой механизации сопровождается глухим шумом, возможно проскакивание зубьев колес ведущего вала по зубьям цевочного зацепления гусеницы при резком ускорении.






      ВНИМАНИЕ

      Слишком сильное натяжение гусеницы является причиной возрастания потерь мощности в ходовой части и вызывает повышенные нагрузки на детали задней подвески.




      2






      Рисунок 10 – Проверка натяжения гусеницы




      Регулировка натяжения гусеницы (рисунок 10):

      • ослабьте гайки поз. 2;

      • вращением регулировочных болтов 1 в ту или иную сторону установите требуемое натяжение гусеницы. По окончании регулировки законтрите регулировочные болты гайками.

        По окончании регулировки натяжения гусеницы произведите ее центрирование в следующей последовательности:

        •  запустите двигатель на обороты, при которых гусеница начнет медленно перематываться;

        •  проверьте вхождение зубьев звездочек в зацепление с гусеницей. Зазор между входящим в зацепление зубом и соответствующим окном гусеницы должен быть не менее 0,5 ммЗазоры между краями гусеницы и опорными катками должны быть одинаковы с обеих сторон гусеницы;

        •  с той стороны, где гусеница подходит ближе к опорному катку, ослабьте гайку оси, вращением регулировочного болта добейтесь, чтобы зазор с обеих сторон гусеницы стал одинаков, и вновь затяните гайку.

      После выполнения операций натяжения и выравнивания гусеницы затяните гайки (рис. 11) до упора, а затем болтами выполните натяг, повернув их на пол-оборота по часовой стрелке.

      Операции натяжения и центрирования гусениц взаимосвязаны, и нельзя проделывать одну из этих операций отдельно от другой.

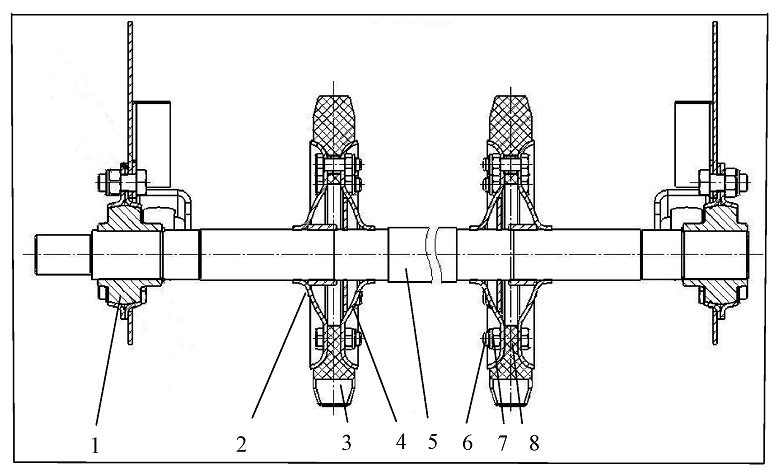

      Рисунок 11 – Ведущий вал гусеницы

      1 – корпус подшипника; 2 – ступица наружная; 3 – звездочка; 4 – ступица внутренняя; 5 – вал; 6 – болт; 7 – гайка; 8 – втулка




    11. Техническое обслуживание механизмов управления

      Техническое обслуживание механизмов управления заключается в их своевременной смазке, подтяжке резьбовых соединений и регулировке.

      Периодически контролируйте техническое состояние и степень износа деталей тормозного механизма. При отпущенном рычаге тормоза должен сохраняться номинальный зазор 0,3…0,5 мм между тормозными колодками и диском, а при полном нажатии рычаг не должен упираться в рукоятку руля. По мере эксплуатационного износа деталей тормозного механизма постепенно увеличивается ход рычага тормоза. Для того чтобы привести в действие регулятор зазора в тормозном механизме, поверните храповик тормоза против часовой стрелки (если смотреть со стороны левого борта средства малой механизации) с помощью отвертки.

      Регулировка взаимного положения (схождения) лыж осуществляется путем изменения длины рулевых тяг в следующем порядке:

      •  проверьте, чтобы руль средства малой механизации располагался прямо;

      •  ослабьте контргайки рулевых тяг;

      •  вращением рулевых тяг добейтесь, чтобы при положении лыж

      "прямо–вперед" расстояние М (рисунок 12) между передними концами

      лыж и расстояние В между задними концами лыж было одинаковым

      (М-Н=0 мм);

      затяните контргайки рулевых тяг.








      Рисунок 12 – Регулировка схождения лыж






      ВНИМАНИЕ

      Не пытайтесь регулировать положение лыж "прямо–вперед"

      поворотом опор шаровых на рулевой тяге.

      Не удлиняйте рулевую тягу, оставляя выступающую резьбовую часть опор шаровых более 20 мм.




      Для смазки подшипников руля:

      •  отверните болты и снимите планку крепления рулевого вала;

      •  снимите верхние подшипники руля, набейте во внутренние ка-

        навки верхних и нижних подшипников консистентную смазку;

      •  установите на место снятые детали.

        Отсоедините концы тросов тормоза, газа. Пролейте тросы маслом МК-8. При необходимости, после смазки тросов проведите их регулировку:

      •  натяжение троса тормоза проводите гайкой крепления троса на тормозе;




    12. Техническое обслуживание системы электрооборудования (РЫБИНКА)




Техническое обслуживание свечи зажигания

Удалите грязь из гнезда свечи в головке цилиндра и выверните свечу. Внимательно проверьте, нет ли трещин на изоляторе, обратите внимание на характер нагара, а также на состояние электродов и зазор между ними. Свечу, имеющую механические повреждения и обгорание электродов, следует заменить.

Налет коричневого цвета на тепловом конусе изолятора свидетельствует об оптимальном режиме работы свечи, и такая свеча в очистке не нуждается. Обильное отложение нагара черного цвета на изоляторе и внутри камеры свечи указывает на неправильную регулировку карбюратора – обогащенная смесь. Белый или светло-серый цвет теплового конуса, растрескивание изолятора, обгорание электродов свечи свидетельствует о перегреве свечи, что связано с регулировкой карбюратора на бедную смесь или изменение угла опережения зажигания. В этих случаях необходимо произвести регулировку карбюратора и проверку угла опережения зажигания.

Имейте ввиду, что продолжительная работа двигателя на малых оборотах ведет к интенсивному образованию на изоляторе свечи нагара черного цвета, по которому можно сделать неправильное суждение о работе свечи. Для самоочищения свечи после длительной работы двигателя на малых оборотах производить путем движения средства малой механизации на средних оборотах двигателя на расстояние 1-1,5 км.

Свечу с нагаром очистите стеклянной шкуркой зернистостью. 5...8 мкм на бумажной основе, а затем промойте в бензине и просушите. Затем отрегулируйте искровой зазор между электродами путем подгибки бокового электрода без нажима на центральный электрод. Величина зазора должна быть 0,65±0,05 мм.

Момент затяжки свечи при установке в отверстие головки цилиндра должен составлять 2,5…3,0 кгсм.

На нормальном искрообразовании на электродах свечи сказывается состояние подавительного сопротивления (наконечника свечи), поэтому одновременно с зачисткой свечи следует очищать от копоти и грязи внутреннюю и наружную поверхности наконечника. Наконечник,

имеющий трещины или пробой изоляции, подлежит замене.

Техническое обслуживание электропроводки

Техническое обслуживание электропроводки сводится к регулярному ее осмотру. Следует тщательно проверить состояние изоляции проводов и устранить причины возможных повреждений (перетирание об острые кромки, излишнее провисание и т. д.). Провода даже с незначительным повреждением изоляции необходимо обмотать в местах повреждения изоляционной лентой. Проверьте также состояние разъемных соединений.

Особое внимание уделяйте чистоте и состоянию высоковольтного провода. Наконечник свечи должен быть навернут на высоковольтный провод до упора.

Замена ламп

Для замены перегоревшей лампы в фаре:

  •  ослабьте три винта и снимите ободок фары;

  •  выньте оптический элемент, отсоединив штекерный разъем, отсоедините пружинную защелку и замените лампу. Необходимо следить за тем, чтобы поперечные линии рисунка рассеивателя фары всегда располагались строго вертикально.

Регулировка фары

Для регулировки фары (рисунок 13):

  •  установите средство малой механизации на ровной горизонтальной площадке. Нагрузка на средство малой механизации – один водитель или эквивалентный вес;

  •  перпендикулярно продольной оси средства малой механизации установите экран на расстоянии 3,8 м от средства малой механизации (расстояние между центром фары и экраном);

  •  на экране вертикально начертите осевую линию "О", являющуюся линией центра фары, и на высоте "Н" (расстояние между центром фары и площадкой) от площадки пересеките ее горизонтальной линией 1;

  •  ниже линии 1 на расстоянии 25 мм нанесите линию 2, параллельную первой;

  •  снимите с капота обтекатель для доступа к регулировочным винтам фары;

  •  включите дальний свет фары;

  •  с помощью регулировочных винтов фары отрегулируйте направление светового пучка так, чтобы вертикальная ось светового пятна на экране совпала с линией "О", а горизонтальная ось светового пятна – с линией 2.





Рисунок 13 – Регулировка фары




5 КОНСЕРВАЦИЯ И ХРАНЕНИЕ (РЫБИНКА)

Средство малой механизации ставится на длительное хранение по окончании эксплуатационного сезона и в случае, когда продолжительность нерабочего периода по каким-либо причинам составляет более двух месяцев. Работы по подготовке средства малой механизации к хранению следует выполнять не позднее 10 дней с момента прекращения эксплуатации.

Наилучшая сохранность средства малой механизации достигается при хранении его в сухом, хорошо вентилируемом, неотапливаемом помещении при относительной влажности воздуха 50...70 %.

Перед постановкой на хранение очистите средство малой механизации от снега, подтеков топлива и масла и вымойте теплой (40...80 °С) водой. Применять для очистки окрашенных поверхностей и деталей из пластмассы бензин, керосин и соду не рекомендуется, так как при их применении разрушается слой краски, а детали из пластмассы теряют блеск. Для мойки обивки сиденья следует применять только раствор нейтрального мыла. Во время уборочно-моечных работ следите, чтобы моющие средства не попадали в приборы электрооборудования и карбюратор.

Проверьте техническое состояние средства малой механизации и проведите очередное техническое обслуживание.

Снимите ремень вариатора, промойте теплой мыльной водой, просушите и припудрите тальком. Храните на полках или стеллажах в расправленном состоянии в затемненном месте, на расстоянии не менее 1 м от нагревательных приборов при температуре в помещении от 0 С до плюс 25 °С.

Места сварных соединений и места приварки труб, открытые шарнирные соединения, резьбовые поверхности, пружины, наружные неокрашенные металлические детали, в том числе имеющие гальванические покрытия, покройте тонким слоем маслами консервационными

К-17 по ГОСТ 10877-76 или НГ-203А или НГ-203Б ТУ 38.101.1331 или

Моbil.

Поврежденную окраску на металлических поверхностях восстановите нанесением эмалей МЛ-152 по ГОСТ 18099-78 или МЛ-197 по ГОСТ 23640-79.

Очистите от загрязнений и насухо протрите электропроводку.

Оголенные концы электропроводки должны быть изолированы.

Проверьте комплектность и оберните промасленной бумагой инструмент средства малой механизации.

Ослабьте гусеницу, насколько позволяет механизм натяжения. Установите средство малой механизации на прочные подставки. Храните средство малой механизации тщательно зачехленным. При подготовке средства малой механизации к эксплуатации по-

сле хранения удалите консервационную смазку, проведите техническое обслуживание в объеме СО и выполните работы согласно подразделу "Ежедневное техническое обслуживание" настоящего Руководства.

Перед установкой ремня вариатора на средство малой механизации рабочие поверхности шкивов должны быть тщательно очищены от материалов консервации.




6 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ (РЫБИНКА)

В процессе эксплуатации средства малой механизации могут возникнуть неисправности, вызванные износом деталей, нарушением регулировок и правил технического обслуживания. Следует выполнять основное правило эксплуатации – устранять всякую неисправность, как только она будет обнаружена, не допуская, пока она вызовет другие неисправности. Причины, вызвавшие основные неисправности, и способы их устранения приведены в таблице 5. Если самостоятельно не удается устранить обнаруженные неисправности, обращайтесь к уполномоченному дилеру.

Таблица 5




ПРИЗНАК НЕИСПРАВНОСТИ: Коленчатый вал двигателя враща-

ется, но двигатель не запускается

Возможная причина

Способ устранения

1 Недостаточное обогащение топливовоздушной смеси для пуска холодного двигателя

Проверьте уровень топлива в баке. Убедитесь в том, что Вы применяете правильные приемы пуска двигателя. Выполните требования подраздела 3.3 по пуску холодного двигателя

2 Слишком богатая топливовоздушная смесь (вывернутая свеча зажигания оказывается "мокрой")

Не обогащайте топливовоздушную смесь с помощью топливного корректора. Выверните свечу зажигания, выключите зажигание и удалите из цилиндра лишнее топливо, провернув коленчатый вал двигателя ручным стартером на несколько оборотов при полностью открытом дросселем карбюратора. Вверните чистую сухую свечу зажигания. Попытайтесь запустить двигатель, не пользуясь топливным корректором

3 Топливо не поступает в двигатель (вывернута свеча зажигания оказывается "сухой")

Проверьте уровень топлива в баке и чистоту суфлирующего канала бака; проверьте состояние топливного фильтра и замените его при необходимости; проверьте состояние топливопроводов и их соединений. Проверьте исправность карбюратора

4 Неисправна свеча или система

Проверьте исправность свечи зажигания. Для

зажигания (отсутствует искра

проверки выверните свечу и наденьте на нее

между электродами свечи зажи-

наконечник. Включите зажигание, проверьте,

гания)

чтобы кнопка выключателя экстренного оста-

нова двигателя была включена, а колпачок

шнура безопасности надет на выключатель.

Не вворачивая свечи зажигания, "заземлите"

ее на двигатель и проверните коленчатый

вал ручным стартером, как при пуске. Если

система зажигания и свеча исправны, свеча

должна искрить.

При отсутствии искрения замените свечу на

новую и повторите проверку. Если искра поя-

вилась, то неисправна была свеча. Если ис-

кра отсутствует, необходимо устранить неис-

правность в системе зажигания

5 Недостаточная компрессия в цилиндре двигателя

При пуске двигателя ручным стартером должны ощущаться пульсации усилия на рукоятке. Если пульсации не ощущаются, то это свидетельствует о недостаточной компрессии в цилиндре двигателя. Для обеспечения компрессии проверьте затяжку свечи, крепление головки цилиндра, картера, целостность уплотнительных манжет и прокладок. При необходимости манжеты и прокладки замените

Продолжение таблицы 5




ПРИЗНАК НЕИСПРАВНОСТИ:

Наблюдается ухудшенный пуск двигателя

Возможная причина

Способ устранения

1 Нагар на свече зажигания

Очистите свечу от нагара

2 Увеличенный зазор между электродами свечи зажигания

Установите требуемый зазор между электродами свечи

ПРИЗНАК НЕИСПРАВНОСТИ:

Плохая приемистость, двигатель не развивает полную мощность

Возможная причина

Способ устранения

1 Загрязнена или неисправна свеча зажигания

Очистите свечу от нагара. Проверьте исправность свечи зажигания, при необходимости замените свечу

2 Топливо не поступает в двигатель

Аналогично пункту 3 для признака неисправности "Коленчатый вал двигателя вращается, но двигатель не запускается"

3 Перегрев двигателя

Остановите двигатель и дайте ему остыть. Проверьте состояние крыльчатки вентилятора, регулировку карбюратора, очистите наружную поверхность двигателя

4 Нарушена регулировка карбюратора

Отрегулируйте карбюратор

5 Недостаточная компрессия в цилиндре двигателя

Аналогично пункту 5 для признака неисправности "Коленчатый вал двигателя вращается, но двигатель не запускается"

ПРИЗНАК НЕИСПРАВНОСТИ:

Работа двигателя сопровождается хлопками в карбюратор

Возможная причина

Способ устранения

1 Загрязнена или неисправна свеча зажигания

Аналогично пункту 1 для признака неисправности "Плохая приемистость, двигатель не развивает полную мощность"

2 Перегрев двигателя

Аналогично пункту 3 для признака неисправности "Плохая приемистость, двигатель не развивает полную мощность

Продолжение таблицы 5











ПРИЗНАК НЕИСПРАВНОСТИ:

Пропуски зажигания, двигатель работает с перебоями

Возможная причина

Способ устранения

1 Загрязнена или неисправна свеча зажигания

Аналогично пункту 1 для признака неисправности "Плохая приемистость, двигатель не развивает полную мощность"

2 Нарушен контакт в соединениях высоковольтного провода с наконечником свечи или нарушен контакт второго высоковольтного провода на «массу»

Заверните наконечник на высоковольтном проводе трансформатора до упора.

3 Наличие воды в топливе

Замените топливо

ПРИЗНАК НЕИСПРАВНОСТИ:

Повышенный расход топлива

Возможная причина

Способ устранения

1 Нарушена регулировка карбюратора

Отрегулируйте карбюратор

2 Подтекание топлива в системе питания

Определите и устраните неисправности




ПРИЗНАК НЕИСПРАВНОСТИ:

Средство малой механизации не развивает максимальную скорость

Возможная причина

Способ устранения

1 Изношен ремень вариатора

Замените ремень

2 Замаслены шкивы и ремень вариатора.

Очистите шкивы и ремень

3 Нарушена регулировка вариатора

Отрегулируйте вариатор

4 Нарушена регулировка гусеничного движителя

Произведите регулировку натяжения и выравнивание гусеницы

5 Неисправен двигатель

Аналогично пунктам 1, 2 и 3 для признака неисправности "Плохая приемистость средства малой механизации, двигатель не развивает полную мощность"

6 Нарушена регулировка тормозного механизма

Отрегулируйте привод тормоза, восстановите номинальный зазор между колодками и диском

Продолжение таблицы 5




ПРИЗНАК НЕИСПРАВНОСТИ:

Плохая работа тормоза – тормоз не держит

Возможная причина

Способ устранения

1 Замаслены тормозные колодки и тормозной диск

Промойте колодки и диск бензином

2 Нарушена регулировка тормозного механизма

Аналогично пункту 6 для признака неисправности " средство малой механизации не развивает максимальную скорость"




ПРИЗНАК НЕИСПРАВНОСТИ:

Рычаги тормоза и газа перемещаются с трудом и при отпускании не возвращаются в исходное положение

Возможная причина

Способ устранения

Смята оболочка троса, отсутствие смазки или обрыв жил троса

Замените поврежденный трос или поврежденную оболочку, тросы смажьте

ПРИЗНАК НЕИСПРАВНОСТИ: Отсутствует накал в лампе фары

Возможная причина

Способ устранения

Перегорела лампа, неисправны провода или переключатель, плохой контакт в патроне, разъединены колодки на жгутах проводов, выпадение контактов из колодок

Замените неисправные детали, восстановите контакты в колодках.




48
