СНЕГОХОД ТАЙГА СТ-500Д. ТОПЛИВНЫЙ НАСОС ДВИГАТЕЛЯ РМЗ-500
СНЯТИЕ
Установите зажим на топливоподводящий трубопровод, чтобы перекрыть
доступ топлива к насосу.
Отсоедините топливоотводящий трубопровод.
Отсоедините импульсный (воздушный) трубопровод. Снимите крепление
топливного насоса.
ПРОВЕРКА НАСОСА
Проверьте работу клапанов топливного насоса следующим образом.

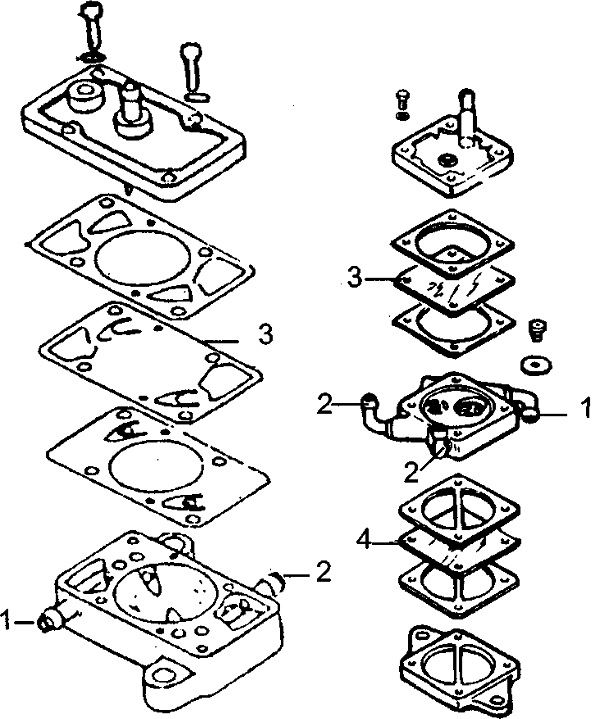

Подсоедините чистую пластмассовую трубку к впускному штуцеру 1 и
попеременно подавайте давление или вакуум с помощью насоса. Впускной
клапан должен пропускать воздух под воздействием давления и быть
герметичным под воздействием вакуума. Повторите такую же процедуру с
выпускным штуцером (штуцерами) 2. На этот раз выпускной клапан должен
удерживать воздух под давлением и выпускать его под воздействием
вакуума.
ЧИСТКА И КОНТРОЛЬ
Насос перед разборкой необходимо очистить с применением растворителя
общего назначения. Детали топливного насоса должны очищаться в
раствори-теле общего назначения и высушиваться сжатым воздухом.
Проверьте мембрану 3 и мембрану 4. Рабочая зона не должна иметь
проколов, разрывов или дефектов. Замените, если необходимо.
СБОРКА НАСОСА
Сборка насоса осуществляется в обратной последовательности.
ВНИМАНИЕ
Собранную топливную систему проверьте на герметичность. Негерме-тичность
не допускается
СНЕГОХОД ТАЙГА СТ-500Д. ТОПЛИВНЫЙ БАК И ТРОС
ГАЗА (ТРОЙНОЙ ТРОС) ДВИГАТЕЛЯ РМЗ-500
ТОПЛИВОПРОВОД ТОПЛИВНОГО БАКА
ВНИМАНИЕ
При сливе топлива из бака или перед разъединением топливопроводов в
топливной системе, перекройте топливопроводы с помощью зажима
ХОМУТЫ КРЕПЛЕНИЯ ИМПУЛЬСНЫХ И ТОПЛИВНЫХ
ТРУБОПРОВОДОВ
После любого ремонта для предохранения от возможных течей,
устанавливайте новые хомуты крепления топливопроводов.
ВНИМАНИЕ
Проверьте, чтобы трос газа (тройной трос) не касался острых кромок,
горячих и вибрирующих деталей. Убедитесь, что обороты холостого хода
двигателя не изменяются при повороте руля снегохода_
