Четра Т-35 (01Я). Каталог деталей - часть 34

3502-2

КДС

(KDS)

7-93

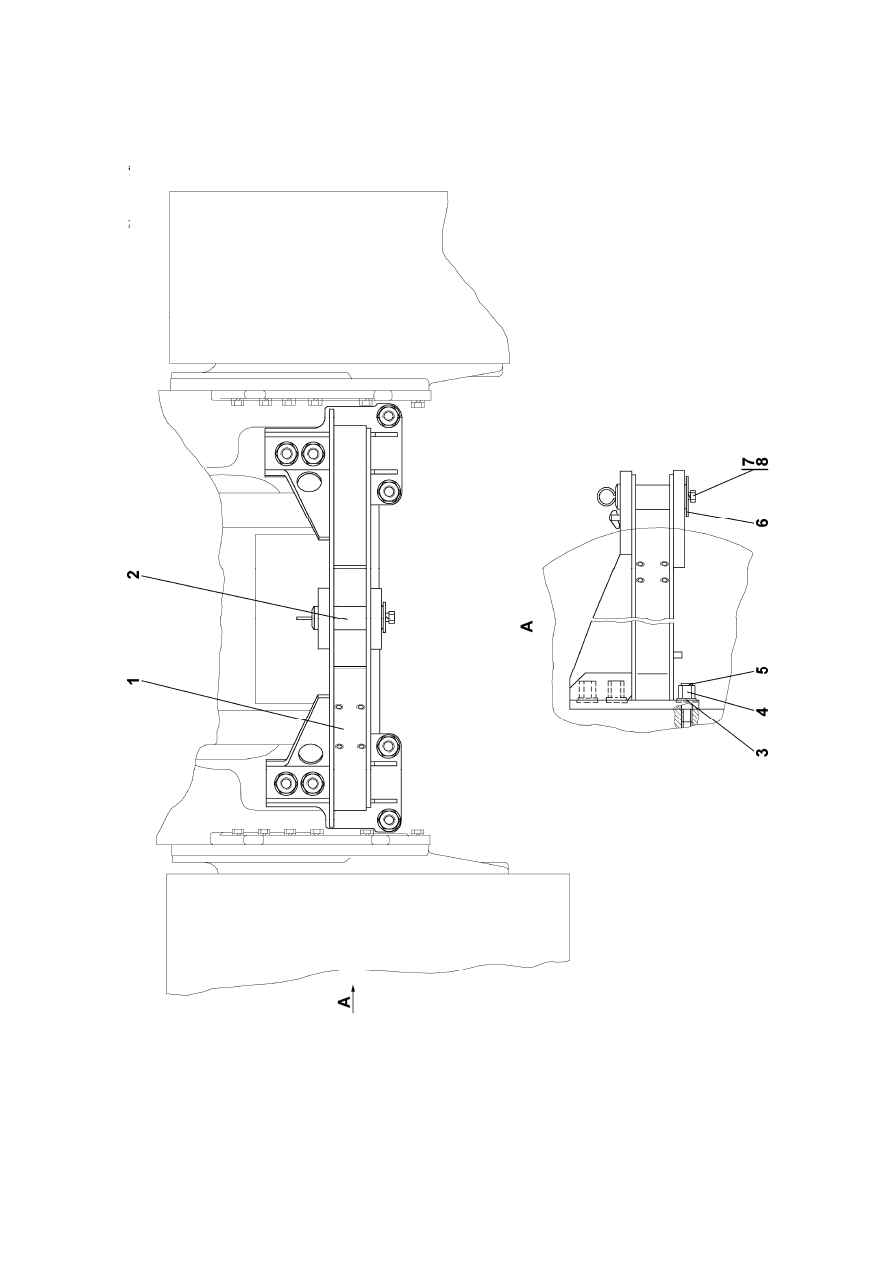

Рисунок

7.37

Установка

прицепного

устройства

Figure 7.37 Hitch mounting

3502-2

КДС

(KDS)

7-94

7.29 3501-51-1

СП

Установка

прицепного

устройства

3501-51-1SP Hitch mounting

Кол

-

во

на

исполнение

Q-ty per unit

№

рис

.

Fig.

No

Обозначение

Designation

Наименование

Denomination

УХЛ

UKHL

Т

7.37 3501-51-1

СП

(SP)

Установка

прицеп

-

ного

устройства

Hitch mounting

×

3501-51-1-20

СП

(SP)

Установка

прицеп

-

ного

устройства

Hitch mounting

×

№

рис

.

Fig. No

7.37

Количество

на

исполнение

Quantity per unit

№

поз

.

Pos.

No

Обозначение

Designation

Наименование

Denomination

УХЛ

UKHL

Т

1

3501-51-11

СП

(SP)

Балка

Beam

1

3501-51-11-20

СП

(SP)

Балка

Beam

1

2

405-51-16-02

СП

(SP)

Палец

Pin

1

405-51-16-02-20

СП

-20SP

Палец

Pin

1

3

31 5441

Шайба

Washer

8

31 5441-20

Шайба

Washer

8

4

30 5465

Гайка

М

42

×

3

ГОСТ

15525-70

Nut

М

42

×

3

GOST 15525-70

8

30 5465-20

Гайка

М

42

×

3

ГОСТ

15525-70

Nut

М

42

×

3

GOST 15525-70

8

5

29 0960

Шпилька

М

42

×

3-6

×

140

ГОСТ

22034-76

Stud

М

42

×

3-6

×

140

GOST 22034-76

8

29 0960-20

Шпилька

М

42

×

3-6

×

140

ГОСТ

22034-76

Stud

М

42

×

3-6

×

140

GOST 22034-76

8

6

2501-51-19

Планка

Strip

1

1

7

28 0520

Болт

М

16

×

1, 5-6g

×

30

ГОСТ

7796-70

Bolt

М

16

×

1.5-6g

×

30

GOST 7796-70

1

28 0520-20

Болт

М

16

×

1, 5-6g

×

30

ГОСТ

7796-70

Bolt

М

16

×

1.5-6g

×

30

GOST 7796-70

1

8

Шайба

16.

ОТ

ГОСТ

6402-70

Washer 16.

ОТ

GOST 6402-70

1

1
