Трактор ХТЗ-150К-09-25. Руководство - часть 4


26

трактор.  Схема  положений  рукоятки  рычага  при  переключении  диапазо-

нов показано на рисунке 6;







для трактора с трехдиапазонной

коробкой передач

для трактора с четырехдиапазонной

коробкой передач



N  -  нейтральное  положение;  IД  -  первый  диапазон;  IIД  -  второй  диапазон;

IIIД - третий диапазон;  IVД – четвертый диапазон; З.Х. – диапазон заднего хода

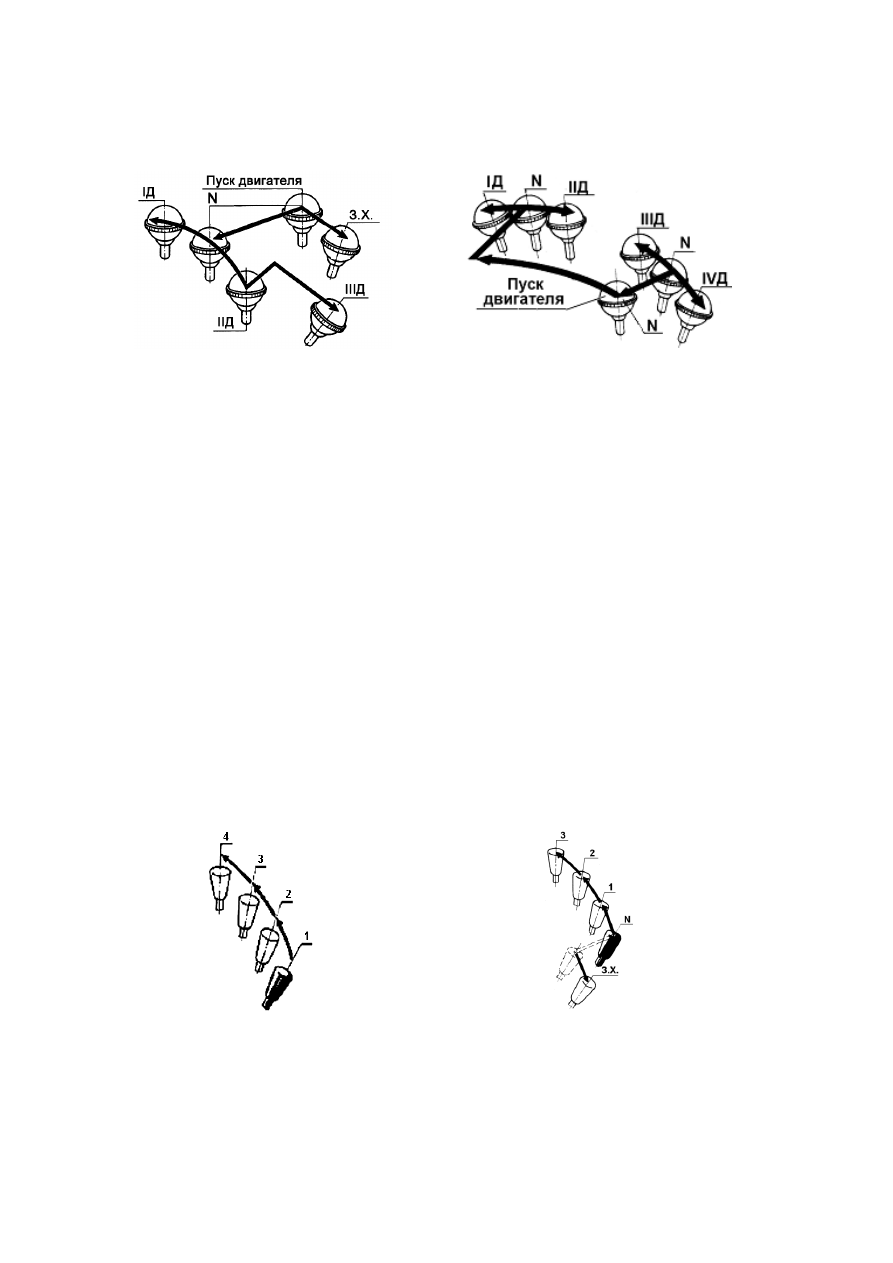

Рисунок 6 - Схема положений рукоятки рычага переключения

диапазонов коробки передач:



19 - педаль для откидывания рулевой колонки при посадке и высадке;
20  - педаль  управления  муфтой  сцепления. Педаль  имеет связь  с  ме-

ханизмом блокировки переключения диапазонов коробки передач, что не

позволяет переключать диапазоны при включенной муфте сцепления;

21 - ось для регулировки угла наклона рулевой колонки;
22 - рычаг переключения передач. На тракторе с трехдиапазонной ко-

робкой  передач  рычаг  рычагом  распределителя  переключения  передач

имеет  четыре  фиксированных  положения  (см.  рисунок  7),  которые  соот-

ветствуют четырем передачам переднего или заднего хода, а на тракторе с

четырехдиапазонной  коробкой  передач  –  пять  фиксированных  положе-

ний, которые соответствуют трем передачам переднего хода, нейтрально-

му положению и одной передаче заднего хода. Для включения передачи

заднего хода необходимо отвести рычаг от нейтрального положения вле-

во, а затем перевести рычаг в положение заднего хода.







для трактора с трехдиапазонной

коробкой

для трактора с четырехдиапазонной

коробкой



1

,2,3,4 – передачи переднего хода; З.Х. – передача заднего хода; N – нейтральное

положение





Рисунок 7 - Схема положений рукоятки рычага переключения

передач коробки передач:





27

23 – панель приборов водителя;
24, 25, 26, 27 и 28 – рычаги управления распределителем гидравличе-

ской системы трактора.

Рычаг  24  предназначен  для  управления  задним  навесным  устрой-

ством,  рычаги  25,  26,  27  и  28  –  для  управления  гидравлическими
устройствами агрегатируемых с трактором машин.

Распределитель удовлетворительно работает в интервале температур

рабочей  жидкости  от  плюс  20°С  до  плюс  85°С.  Рекомендуемая
температура  рабочей  жидкости  при  работе  распределителя  -  плюс  50°С.
При  повышении  или  понижении  температуры  рабочей  жидкости
относительно  указанного  предела  может  не  срабатывать  автоматическое
устройство возврата золотников в нейтральное положение. Поэтому после
пуска  двигателя  перед  использованием  распределителя  при  температуре
окружающего  воздуха  ниже  0°С  необходимо  предварительно  прогревать
рабочую жидкость в гидросистеме на холостом ходу.

Рычаги  управления  распределителем  могут  занимать  четыре

фиксированных  положения:  "Подъем",  "Нейтральное",  "Опускание
принудительное"  и  "Плавающее".  Схема  положения  рычагов
управления приведена на рисунке 8.

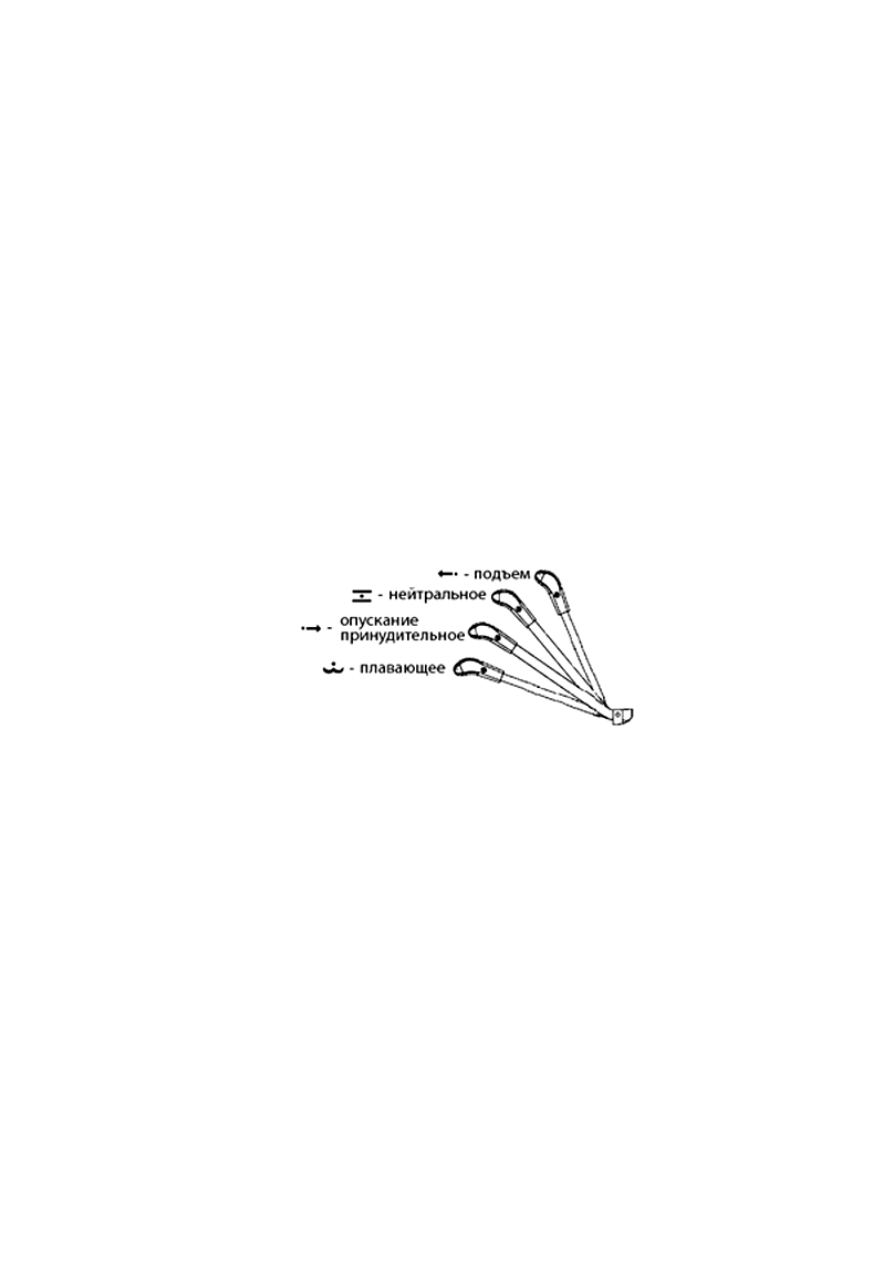

Рисунок 8 - Схема положения рычага управления распределителем



При  перемещении  рычагов  крайне  верхнее  положение  происходит

подъем  машины;  среднее  положение  соответствует  нейтральному

положению,  при  котором  машина  будет  удерживаться  в  заданном

положении;  при  перемещении  рычагов  вниз  от  нейтрального  положения

навесное  устройство  (гидроцилиндры)  с  навешенной  машиной

переводятся  в  положение  принудительного  опускания  машины,  при

дальнейшем  перемещении  до  упора  вниз  -  в  плавающее  положение,  при

котором  машина  свободно  перемещается  под  действием  силы  тяжести  и

копирует неровности почвы.

Все рычаги  из положения  "Подъем", а рычаги 24, 25 и 26 также  из

положения  "Опускание  принудительное"  возвращаются  в  нейтральное

положение  автоматически  при  достижении  величины  рабочего  давления

заданной  величины  (по  окончанию  рабочего  хода  поршня  силового

цилиндра).  Из  положения  "Плавающее"  все  рычаги  необходимо

возвращать  вручную,  без  задержки  в  положении  "Опускание

принудительное.


28

Во  время  работы  необходимо  следить  за  тем,  чтобы  рычаги

управления  распределителем  сразу  же  после  окончания  подъема  или

принудительного опускания были отпущены и переведены в нейтральное

или  плавающее  положение.  Длительная  задержка  рычагов  управления

распределителем  в  положении  "Подъем"  или  "Опускание  принуди-

тельное"  после  окончания  рабочего  хода  поршня  гидроцилиндра

вызывает  работу  распределителя  на  предохранительный    клапан,  что

может привести  к перегреву масла, подтеканию его в соединениях и даже

к выходу гидронасоса гидросистемы из строя.

Работать  с  навесными  машинами  разрешается  только  при

нахождении  рычагов  управления  распределителем  в  плавающем

положении.  При  опускании  навесных  машин  рычаги  управления

распределителем  следует  переводить  из  нейтрального  положения  в

плавающее положение.

ОПУСКАТЬ  НАВЕСНЫЕ  МАШИНЫ  УСТАНОВКОЙ  РЫЧА-

ГОВ  УПРАВЛЕНИЯ  РАСПРЕДЕЛИТЕЛЕМ  В  ПОЛОЖЕНИЕ
"ОПУСКАНИЕ ПРИНУДИТЕЛЬНОЕ "ЗАПРЕЩАЕТСЯ".

В  транспортном  положении  и  при  хранении  трактора  рычаги

управления  распределителем  должны  находиться  в  нейтральном

положении.

Контрольно-измерительные  приборы,  сигнализационная  и  коммута-

ционная аппаратура, размещенная на панели приборов водителя, показана

на рисунке 9:

1  -  контрольная  лампа  включения  дальнего  света.  Загорается  синим

светом при включении дальнего света транспортных фар;

2  -  контрольная  лампа  аварийного  давления  масла  в  системе  смазки

двигателя, загорается красным светом при понижении давления масла до
0,04-0,07 МПа (0,4-0,7 кгс/см

2

). При загорании лампы необходимо остано-

вить двигатель, найти и устранить неисправность;

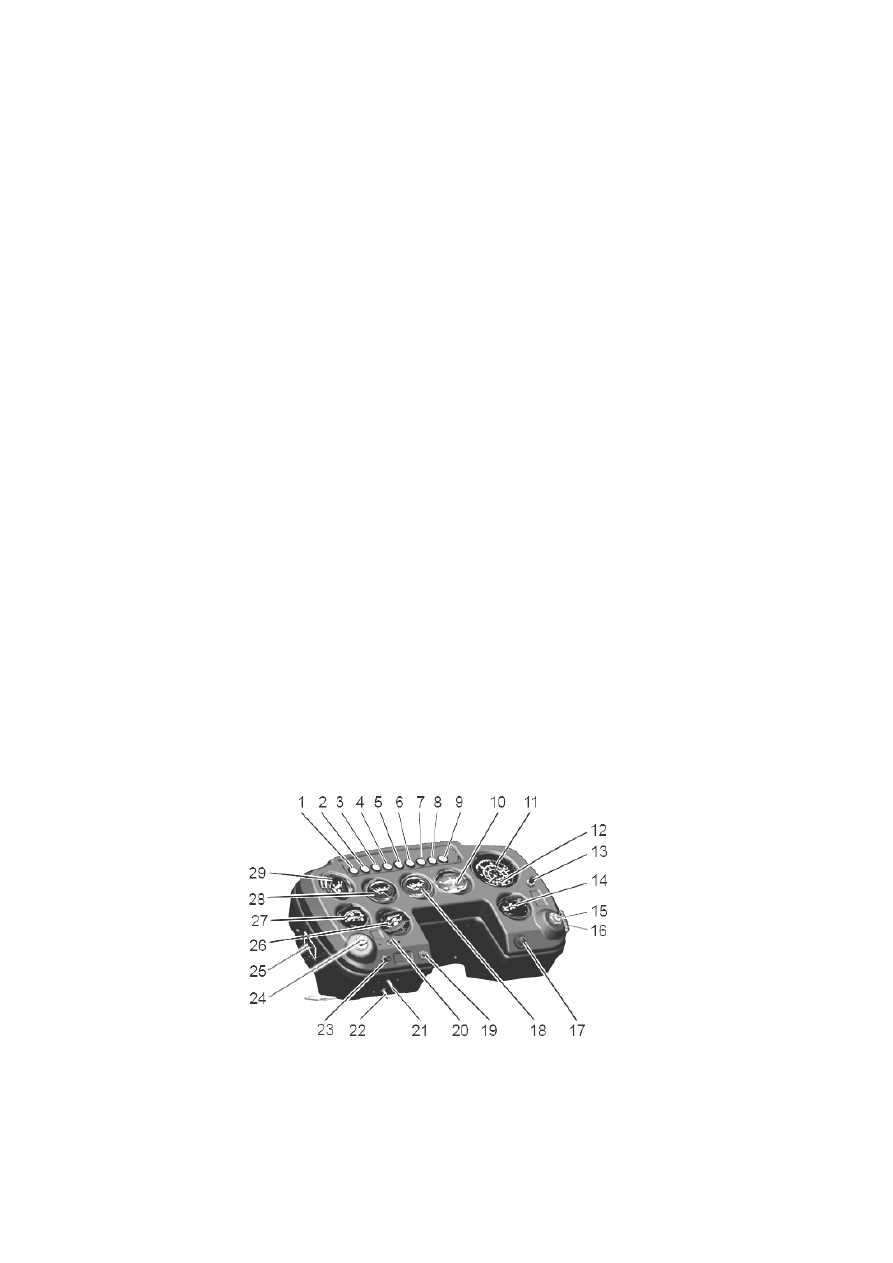

Рисунок 9 - Панель приборов оператора



3 - контрольная лампа аварийной температуры охлаждающей жидко-

сти.  Загорается  красным  светом  при  температуре  жидкости  в  системе





29

охлаждения  двигателя  98-104°С.  При  загорании  лампы  необходимо  сни-
зить  нагрузку  на  двигатель  и,  если  температура  охлаждающей  жидкости
не  снизится,  необходимо  остановить  двигатель,  найти  и  устранить  неис-
правность;

4  –  контрольная  лампа  красного  цвета  контроля  засоренности  филь-

тра грубой очистки масла системы смазки двигателя. При загорании лам-
пы необходимо выполнить техническое обслуживание фильтра;

5  -  контрольная  лампа  включения  стояночного  тормоза.  Горит  крас-

ным прерывистым светом при нахождении рычага 11 (см. рисунок 3) тор-
мозного крана управления стояночным тормозом в крайнем заднем поло-
жении  (трактор  заторможен  с  помощью  стояночного  тормоза),  а  также
постоянным  светом  при  давлении    воздуха    в  пневмосистеме  ниже
0,5±0,05 МПа (5±0,5 кгс/см

2

) и включенной "массе";

6 - контрольная лампа аварийного давления воздуха в пневмосистеме.

Горит  красным  светом  при  давлении  в  воздушных  баллонах  ниже
0,5±0,05 МПа (5±0,5 кгс/см

2

). При загорании лампы при работающем дви-

гателе  необходимо  остановить  двигатель,  найти  и  устранить  неисправ-
ность;

7 - контрольная лампа красного цвета контроля работы генераторной

установки. При загорании лампы при работающем двигателе необходимо
остановить двигатель, найти и устранить неисправность;

8 - контрольная лампа включения указателей поворота трактора. При

включении указателей загорается мигающим зеленым светом;

9  -  контрольная  лампа  включения  указателей  поворота  прицепа.  Го-

рит  зеленым  мигающим  светом  при  подключенных  указателях  поворота
прицепа к электрооборудованию трактора и включении указателей пово-
рота;

10  -  указатель  давления  воздуха  в  пневматической  системе.  При  от-

пущенной  педали  тормоза  показывает  давление  в  воздушных  баллонах,
при выжатой  - давление воздуха в тормозных камерах. Во время движе-
ния  трактора  давление  воздуха  в  пневматической  системе  должно  быть
0,65-0,8  МПа  (6,5-8  кгс/см

2

). Допускается начинать движение при давле-

нии  воздуха  не  менее  0,5±0,05  МПа  (5±5,5  кгс/см

2

).  Минимально-

допустимое давление воздуха в пневмосистеме дополнительно контроли-
руется лампой 6;

11 – тахометр со счетчиком моточасов и светодиодом 12 контроля за-

соренности  фильтра  воздухоочистителя  двигателя.  Показывает  частоту
вращения коленчатого вала двигателя (внешняя шкала) и количество мо-
точасов, отработанных двигателем, а также частоту вращения выходного
вала ВОМ: средняя шкала при настройке ВОМ на 1000 об/мин, внутрен-
няя шкала при настройке  ВОМ на 540 об/мин. При загорании светодиода
12 необходимо выполнить техническое обслуживание воздухоочистителя;

13 – включатель звукового сигнала;


30

14 - указатель температуры охлаждающей жидкости. При включении

включателя  "массы"  показывает  температуру  жидкости  в  системе  охла-
ждения  двигателя,  которая  после  прогрева  двигателе  должна  быть  80-
95°С.  Допускается  кратковременное  повышение  температуры  до  105°С.
Максимально-допустимая температура охлаждающей жидкости дополни-
тельно  контролируется  лампой  3.  Не  допускается  длительная  работа
двигателя при температуре охлаждающей жидкости ниже 60°С;

15 - включатель стартера;
16 – крышка блока предохранителей с плавкими вставками на 60А;
17 - включатель аварийной сигнализации. При нажатии кнопки вклю-

чаются лампы указателей поворота трактора и контрольная лампа 8 вклю-
чения  указателей  поворота  трактора,  а  также  при  подсоединенном  элек-
трооборудовании  прицепа  ламп  указателей  его  поворота  и  контрольная
лампы 9 работы указателей поворота прицепа;

18 - указатель давления масла в гидравлической системе коробки пе-

редач.  При  работе  двигателя  с  рабочей  частотой  вращения  коленча-
того  вала  1500-2100  об/мин  давление  в  системе  должно  быть  1,0-
1,2  МПа  (10-12  кгс/см

2

),  если  данное  требование  не  выполняется  то

необходимо немедленно остановить двигатель, найти и устранить не-
исправность, при необходимости отрегулировать давление в системе.
В  момент  переключения  передач  допускается  кратковременное  падение
давления масла в гидросистеме до 0,45-0,65 МПа (4,5-6,5 кгс/см

2

)

На  тракторе  с  четырехдиапазонной  коробкой  передач  при  нахожде-

нии  рычага  переключения  передач  в  нейтральном  положении  указатель
давления не показывает давления масла в гидравлической системе короб-
ки передач;

19  -  кнопка  дистанционного  включения  и  отключения  "массы".  При

включенной "массе" и неработающем двигателе горят контрольная лампа
2 и 7, а также контрольные лампы 5 и 6 при отсутствии давления воздуха
в пневмосистеме. Включить и выключить "массу" можно также нажатием
на кнопку 1 (см. рисунок 10), расположенную под резиновым колпачком
непосредственно  на  выключателе  "массы".  Выключатель  "массы"  уста-
новлен под кабиной с левой стороны;

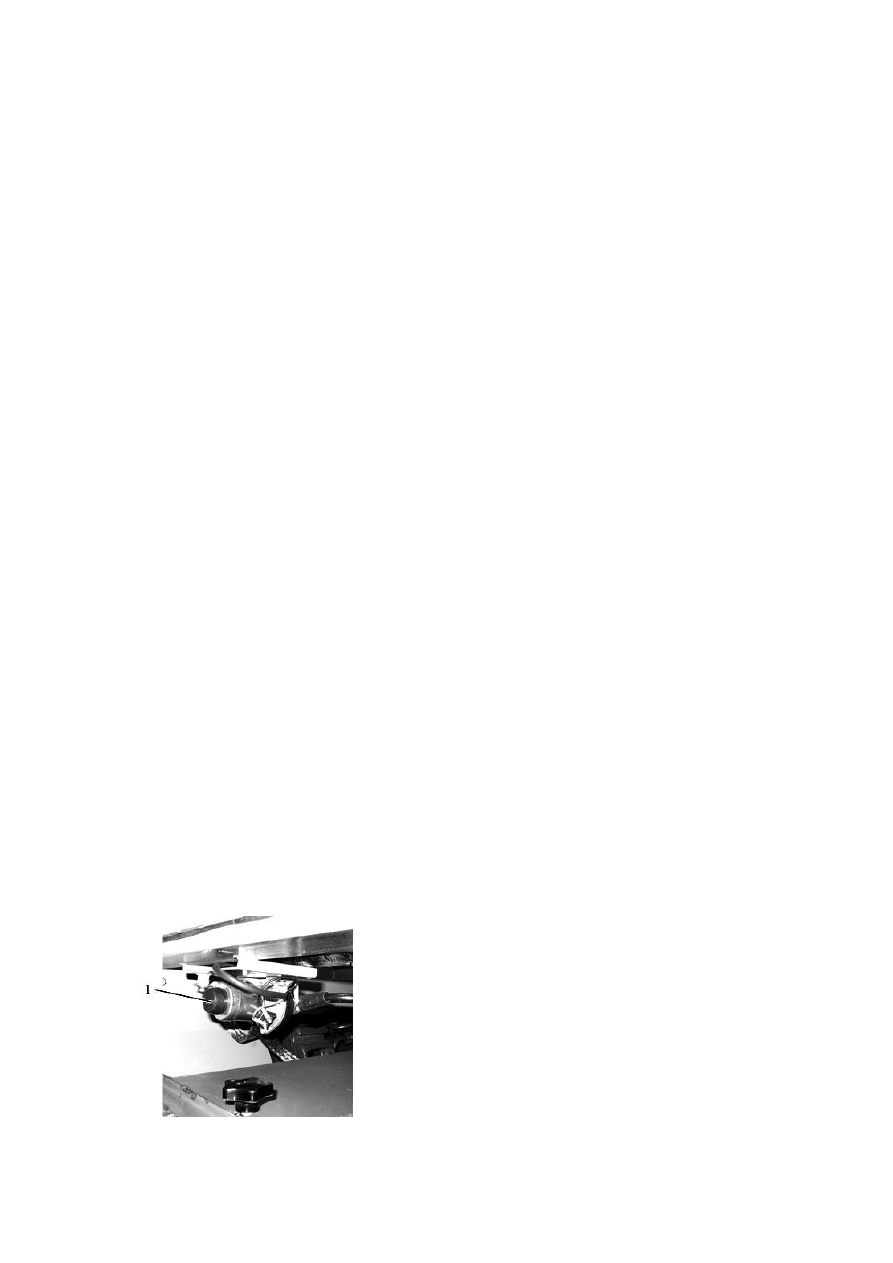

1 – кнопка выключателя "массы"



Рисунок 10

–

 Выключатель "массы"









31

20  -  переключатель  указателей  поворота.  При  установке  тумблера

переключателя  в  правое  или  левое  положение  загораются  мигающем
светом  лампы  указателей  поворота  правого или  левого борта  трактора и
контрольная лампа 8, а также при подсоединенном электрооборудовании
прицепа  ламп  указателей  его  поворота  и  контрольной  лампы  9  работы
указателей поворота прицепа;

21 – включатель указателей габаритов трактора, освещения номерно-

го знака и подсветки контрольно-измерительных приборов;

22 - переключатель ближнего и дальнего света транспортных фар;
23 - включатель стеклоомывателя переднего стекла;
24 – прикуриватель. Гнездо которого может использоваться для под-

ключения переносной лампы и других потребителей электроэнергии;

25  –  крышка  блоков  предохранителей  защиты  потребителей  электро-

энергии;

26 - указатель давления масла в системе смазки двигателя. При работе

двигателя  с  номинальной  частотой  вращение  коленчатого  вала  давление
масла в системе должно быть 0,4-0,73 МПа (4-7,3 кгс/см

2

), после длитель-

ной  эксплуатации  двигателя  допускается  снижение  давления  до  0,3  МПа
(3 кгс/см

2

), при минимально-устойчивой частоте вращения давление в си-

стеме  должно  быть  не  менее  0,1  МПа  (1  кгс/см

2

),  после  длительной  экс-

плуатации допускается снижение давления до 0,05 МПа (0,5 кгс/см

2

). Ми-

нимально-допустимое давление масла в системе смазки двигателя допол-
нительно контролируется лампой 2;

27 - указатель уровня топлива в баке;
28 - указатель давления масла в гидросистеме ВОМ. Во время работы

двигателя  и  ВОМ  –  давление  в  системе  должно  быть  1,0-1,2  МПа  (10-
12 кгс/см

2

);

29  -  указатель  напряжения,  контролирует  зарядно-разрядный  режим

аккумуляторных батарей, работу генератора и преобразователя напряже-
ния. При работе двигателя напряжение в стартерной сети должно быть 26-
28,5 В.

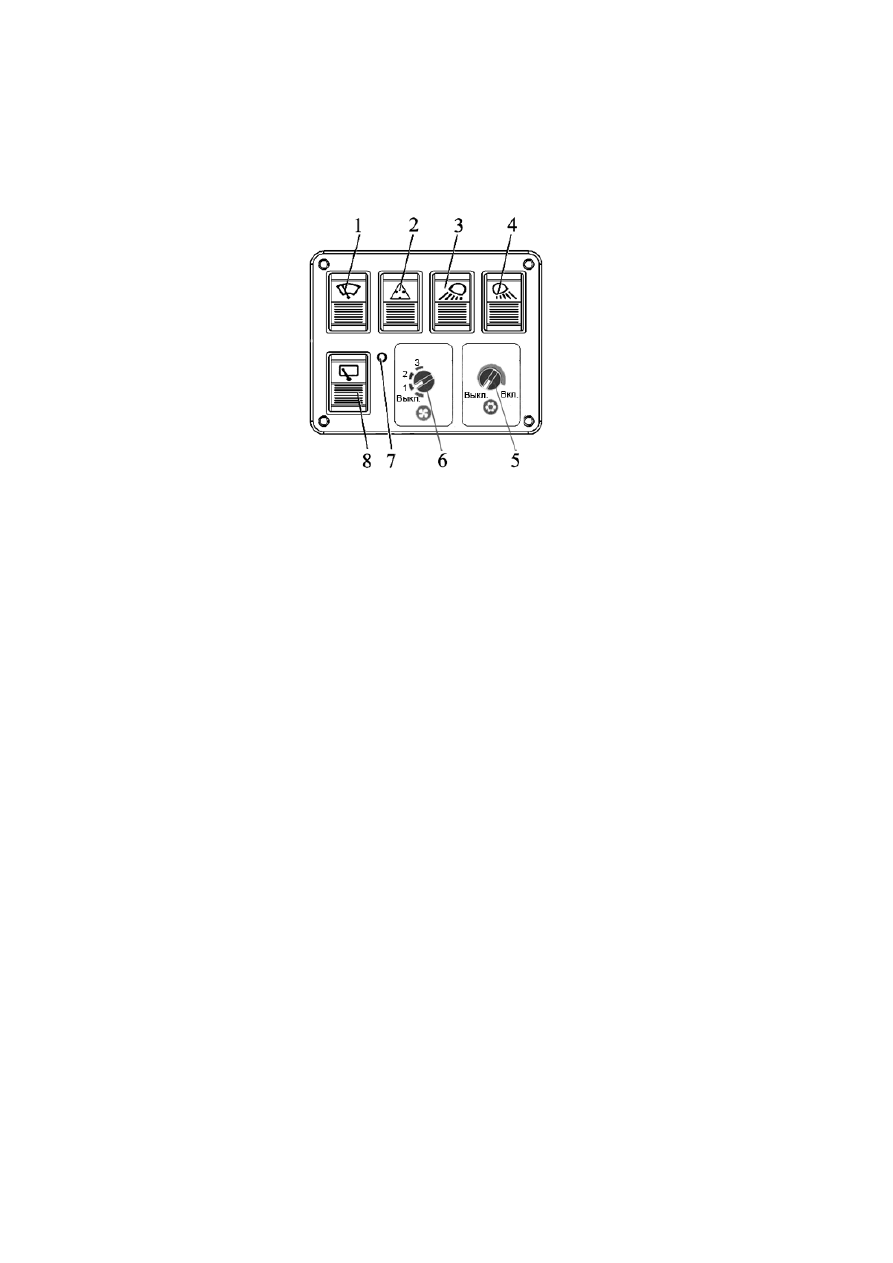

Коммутационная аппаратура, размещенная на панели переключате-

лей, показана на рисунке 11:

1 - переключатель стеклоочистителя переднего стекла кабины;
2 - включатель фонарей знака автопоезда;
3 - включатель передних рабочих фар;
4 - включатель задних рабочих фар;
5  –  термо  реле  с  регулятором  температуры  воздуха,  выходящего  из

кондиционера,  который  управляет  электромуфтой  привода  компрессора
кондиционера. Привод компрессора включается только после включения
электродвигателей

вентиляторов.

На

тракторе

с

отопительно-

вентиляционной установкой термо реле не устанавливается;


32

6  -  переключатель  режимов  работы  электродвигателей  вентиляторов

кондиционера  (отопительно-вентиляционной  блока).  Переключатель  мо-
жет занимать четыре положения: электродвигатели выключены, включен
на одну из трех скоростей работы;







Рисунок 11

–

Панель переключателей



7 - сигнализатор включения знака автопоезда;
8 - переключатель стеклоочистителя заднего стекла кабины.
Плафон освещения кабины включается выключателем расположен-

ным на плафоне.

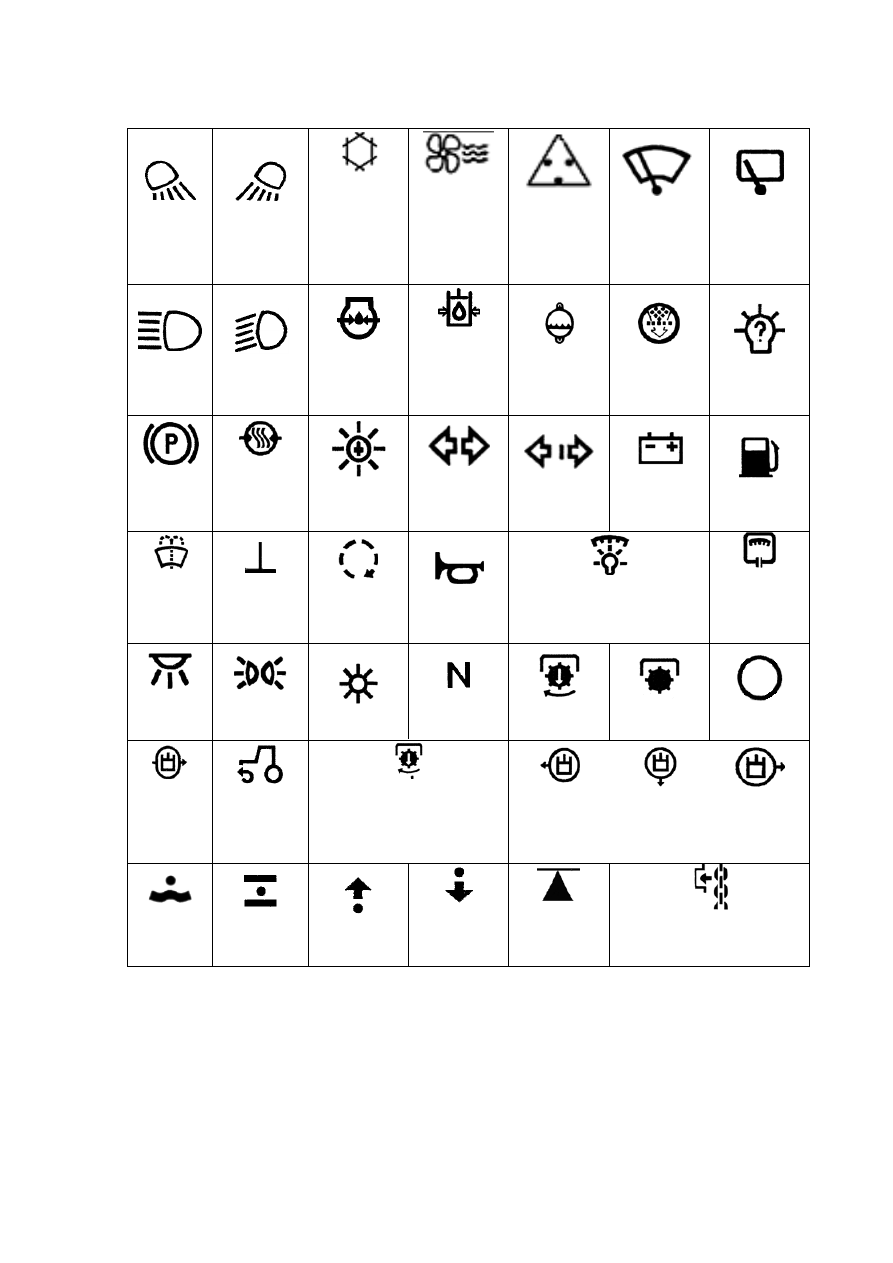

Информационные символы (таблички), имеющиеся на тракторе, и их

значение приведены на рисунке 12.





































33









Задние

рабочие

фары







Передние

рабочие

фары







Термо реле с

регулятором

температуры

воздуха, по-

даваемого

кондиционе-

ром в кабину









Вентиляторы

кондиционе-

ра (отопи-

тельно-

вентиляцион-

ного блока)







Знак

автопоезда









Стеклоочис-

титель

переднего

стекла







Стеклоочис-

титель

заднего

стекла







Дальний

свет







Ближний

свет







Давление

масла в си-

стеме смазки

двигателя







Давление

масла в гид-

росистемах

КП и редук-

тора ВОМ







Температура

охлаждающей

жидкости







Воздухоочи-

ститель дви-

гателя







Контроль

ламп







Стояноч-

ный тор-

моз







Давление

воздуха в

пневмоси-

стеме





Свечи нака-

ливания

двигателя








Указатель

поворота

трактора









Указатель

поворота

прицепа








Зарядка ак-

кумулятор-

ных батарей









Подача

топлива









Стекло-

омыватель

переднего

стекла







Выключа-

тель

"массы"







Пуск

двигателя

стартером









Звуковой

сигнал





Указатели габаритов трак-

тора, освещение приборов и

номерного знака, транс-

портные фары





Контрольно-

измеритель-

ные прибо-

ры





Плафон

освещения

кабины








Указатели

габаритов







Обогрев







Нейтральное

положение







ВОМ

включен








ВОМ

выключен







Останов

двигателя







Рычаг

включения

насоса

гидроси-

стемы







Рычаг

включения

переднего

моста



Рычаг включения приво-

дов ВОМ, насосов гидро-

системы коробки передач

и рулевого управления от

колес















Рычаги управления распределителем гидро-

системы навесного устройства









Плаваю-

щее поло-

жение








Нейтраль-

ное поло-

жение








Подъем





Опускание

принуди-

тельное







Место уста-

новки

домкрата





Место подсоединения стра-

ховочных цепей





Рисунок 12

–

Информационные символы (таблички) и их значение



1.5 Маркирование и пломбирование



1.5.1 Фирменная табличка трактора наклеена внутри кабины под зад-

ним стеклом с правой стороны. На табличке указываются товарный знак и
наименование  предприятия-изготовителя,  наименование  и  обозначение
