Трактор ХТЗ-150К-09-25. Руководство - часть 1

К работе на тракторе могут быть допущены лица, имеющие удо-

стоверение  на  право  управления  колесными  тракторами  тягового
класса  3-4  и  изучившие  настоящее  руководство  по  эксплуатации,  а
также  эксплуатационную  документацию  двигателя,  кондиционера
(отопительно-вентиляционного  блока),  распределителя  гидравличе-
ской  системы  и  стартерных  свинцово-кислотных  аккумуляторных
батарей.

Данное руководство по эксплуатации предназначено для обеспечения

информацией персонала, занимающегося эксплуатацией, обслуживанием
и текущим ремонтом колесного сельскохозяйственного трактора
ХТЗ-150К-09-25 и его исполнений (комплектаций).

Длительность и безотказность работы трактора зависит от соблюде-

ния правил эксплуатации и технического обслуживания. Прежде чем при-
ступить к работе на тракторе, внимательно ознакомьтесь с правилами
эксплуатации.

Обращаем внимание на многочисленные правила по технике

безопасности,

помещенные

эксплуатационной

документации,

прикладываемой  к  тракторам.  Хотя  при  разработке  тракторов,  технике
безопасности  уделялось  большое  внимание,  травматизм    случаев  может
быть исключён только при понимании и выполнении оператором всех мер
предосторожности,  приведенных  в  эксплуатационной  документации,
прикладываемой к трактору.

В связи с постоянным совершенствованием тракторов, в

конструкцию отдельных сборочных единиц и деталей могут быть внесены
незначительные изменения, не отраженные в руководстве по
эксплуатации.

В руководстве приняты следующие условные сокращения:
ВОМ – вал отбора мощности;
ГСМ – горюче-смазочные материалы;
ЕТО  – ежедневное техническое обслуживание;
ЗИП  – запасные части, инструмент и принадлежности;
КП    – коробка передач;
ОЖ - охлаждающая жидкость;
ТО-1 – техническое обслуживание №1;
ТО-2 – техническое обслуживание №2;
ТО-3 – техническое обслуживание №3;
ТСУ – тягово-сцепное устройство.

СОДЕРЖАНИЕ

1 ОБЩЕЕ ОПИСАНИЕ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА . .

1.1 Назначение и область применения . . . . . . . .

1.2 Техническая характеристика . . . . . . . . . .

1.3 Краткие сведения об устройстве тракторов . . . . . .

1.4 Органы управления и контрольно-измерительные приборы . .

1.5 Маркирование и пломбирование . . . . . . . . .

2 МЕРЫ БЕЗОПАСНОСТИ . . . . . . . . . . .

2.1 Общие положения . . . . . . . . . . . .

2.2 Меры безопасности при приемке, транспортировании

и расконсервации . . . . . . . . . . . . . .

2.3 Меры безопасности при эксплуатации трактора . . . . .

2.4 Меры безопасности при техническом обслуживании

и устранении неисправностей . . . . . . . . . . .

2.5 Требования пожарной безопасности . . . . . . . . 44

2.6 Требования безопасности при буксировании трактора . . .

3. ПРАВИЛА ЭКСПЛУАТАЦИИ . . . . . . . . . .

3.1 Подготовка трактора к работе . . . . . . . . .

3.2 Правила применения горюче-смазочных материалов . . .

3.2.1 Общие указания . . . . . . . . . . . .

3.2.2 Топливо . . . . . . . . . . . . . .

3.2.3 Масла и смазки . . . . . . . . . . . .

3.2.4 Охлаждающая жидкость . . . . . . . . . .

3.3 Подготовка к пуску, пуск и прогрев двигателя . . . . .

3.4 Движение на тракторе и остановка . . . . . . . .

3.5 Обкатка трактора . . . . . . . . . . . .

3.6 Особенности эксплуатации в различных климатических

условиях . . . . . . . . . . . . . . . . .

3.7 Буксирование трактора . . . . . . . . . . .

3.8 Транспортирование и поддомкрачивание . . . . . .

3.9 Рекомендации под подключению магнитолы . . . . .

4 ПОРЯДОК РАБОТЫ . . . . . . . . . . . .

4.1 Общие указания . . . . . . . . . . . .

4.2 Агрегатирование трактора на пахоте . . . . . . .

4.3 Агрегатирование трактора на бороновании, лущении стерни,

культивации и севе зерновых культур . . . . . . . .

4.4 Агрегатирование трактора с дисковыми боронами . . . . 100

4.5 Агрегатирование трактора на уборочных работах . . . .

101

4.6 Агрегатирование трактора на транспортных работах . . . . 101

4.6.1 С тягово-сцепным устройством типа ТСУ-2 . . . . . 101
4.6.2 С тягово-сцепным устройством типа ТСУ-3 . . . . .

102

4.6.3 С седельным устройством . . . . . . . . . . 103
4.7 Агрегатирование трактора с машинами для внесения

удобрений . . . . . . . . . . . . . . . . . 104

4.8 Агрегатирование трактора с дождевателем ДДН-100 . . .

105

4.9 Установка сдвоенных колес . . . . . . . . . . 105

4.10 Балластирование трактора . . . . . . . . . . 107

5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ . . . . . . . .

110

5.1 Общие указания . . . . . . . . . . . .

110

5.2 Перечень работ, выполняемых при техническом

обслуживании во время использования трактора . . . . . . 112

5.3 Указания о проведении работ технического обслуживания . . 118
5.3.1 Обслуживание системы очистки воздуха двигателя . . .

118

5.3.2 Обслуживание муфты сцепления . . . . . . . 121
5.3.3 Обслуживание гидравлической системы коробки передач . .

121

5.3.4 Обслуживание карданной передачи . . . . . . . 126

5.3.5 Обслуживание и регулировка главных передач ведущих

мостов . . . . . . . . . . . . . . . 128

5.3.6 Обслуживание колесных тормозов и замена накладок . . 128
5.3.7 Обслуживание сборочных единиц пневматической

системы трактора . . . . . . . . . . . . . . . 130

5.3.8 Обслуживание рулевого управления . . . . . . . 134
5.3.9 Порядок использования и обслуживания гидравлической

системы трактора . . . . . . . . . . . . . 136

5.3.10 Обслуживание подвески . . . . . . . . . .

141

5.3.11 Накачивание шин и перестановка колес на тракторе . . 142
5.3.12 Монтаж и демонтаж шин . . . . . . . . . 142

5.3.13 Обслуживание электрооборудования . . . . . .

145

5.3.14 Уход за сиденьями . . . . . . . . . .

152

5.3.15 Система микроклимата кабины . . . . . . . 153
5.3.16 Использование стеклоочистителей . . . . . . .

158

5.3.17 Использование стеклоомывателя   . .      .    .      .     .    .  158
5.3.18 Использование системы подогрева двигателя   .       .       .    .  159
5.4 Регулировка механизмов и агрегатов    .      . .   .    . .   .  162
5.4.1 Установка силового агрегата .       .    . .     . .    .     .  162
5.4.2 Регулировка приводов управления двигателем .      .     .    .

164

5.4.3 Регулировка муфты сцепления и тормозка . . . . .

166

5.4.4 Регулировка механизмов коробки передач и её гидравличе-

ской системы . . . . . . . . . . . . . . . 168

5.4.5 Проверка работы и регулировка блокировки пуска

двигателя стартером . . . . . . . . . . . . .

173

5.4.6 Регулировка положения заднего моста на раме . . . .

173

5.4.7 Регулировка зазора в конических подшипниках и контакта за-

цепления зубчатых колес главных передач . . . . . .

174

5.4.8 Регулировка подшипников колесных редукторов . . .

178

5.4.9 Регулировка стояночного тормоза . . . . . . . 179
5.4.10 Регулировка колесных тормозов . . . . . . .

180

5.4.11 Регулировка механизмов пневматической системы . . .

181

5.4.12 Проверка и регулировка торцового зазора

в горизонтальном шарнире рамы . . . . . . . . . . 183

5.4.13 Регулировка механизмов рулевого управления . . . . 184
5.4.14 Регулировка управления распределителем

гидросистемы трактора . . . . . . . . . . . .

186

5.4.15 Регулировка фар . . . . . . . . . . . 187
5.4.16 Регулировка сиденья оператора . . . . . . .

188

5.4.17 Обслуживание, регулировка и переналадка редуктора ВОМ .

189

5.4.18 Регулировка, переналадка и облуживание

навесного устройства . . . . . . . . . . . . . 193

5.4.19 Обслуживание и переналадка тягово-сцепных устройств

типа ТСУ-2 и ТСУ-3 . . . . . . . . . . . . . 199

5.4.20 Установка тягово-сцепного устройства типа ТСУ-1Ж . .

202

5.4.21 Седельное устройство . . . . . . . . . .

203

5.4.22 Регулировка и использование автосцепки . . . . .

204

6 ПРАВИЛА ХРАНЕНИЯ . . . . . . . . . . . 206

6.1 Общие указания     . . . . .    .      .     .    . .   .    .  206
6.2 Подготовка, хранение и снятие с хранения   . .       . .      .  206
6.3 Консервация трактора   .   .    . .   . .    . .       .       .  207

7 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАННИЯ 210
8 УТИЛИЗАЦИЯ ТРАКТОРА, ЕГО СОСТАВНЫХ ЧАСТЕЙ
И ОТРАБОТАННЫХ МАТЕРИАЛОВ . . . . . . . . 225

9 ТРАКТОР ХТЗ-150К-09-25 С БУЛЬДОЗЕРНЫМ
ОБОРУДОВАНИЕМ . . . . . . . . . . . . .

226

9.1 Назначение трактора с бульдозерным оборудованием . . .

226

9.2 Основные технические характеристики . . . . . .

226

9.3 Устройство и работа трактора с бульдозерным оборудованием  .  228
9.4 Меры безопасности .     .      . .     .     .     . .   . .   .     .  232
9.5 Подготовка к работе . .   . .   .   . .     .   .      .      .      .  233
9.6 Порядок работы     . . .    . .    .   . . .     . .     .      .  233
9.7 Техническое облуживание . .     .     . . .    . .     .     .  234
9.8 Возможные неисправности и способы их устранения   .     .     .

235

9.9 Транспортирование, правила хранения и консервация трактора

236

ПРИЛОЖЕНИЯ

Приложение А Заправочные емкости . . . . . . . .

238

Приложение Б Перечень запасных частей, сменных частей

инструмента и принадлежностей . . . . . . . . .

239

Приложение В Перечень подшипников трактора . . . . .

241

Приложение Г Перечень манжет . . . . . . . . .

245

Приложение Д Регулировочные показатели . . . . . .

247

Приложение Е Моменты затяжки основных резьбовых соединений

249

Лист регистрации изменений . . . . . . . . . .

251

1 ОБЩЕЕ ОПИСАНИЕ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

1.1 Назначение и область применения

Колесный трактор ХТЗ-150К-09-25 относится к сельскохозяйствен-

ным тракторам общего назначения.

Трактор предназначен для выполнения энергоемких сельскохозяй-

ственных работ: пахоты, сплошной культивации, предпосевной обработки
почвы, лущения, дискования, посева и уборки зерновых культур, внесения
удобрений с навесными, полунавесными и прицепными машинами.

На тракторе ХТЗ-150К-09-25 (см. рисунок 1) устанавливается

V-образный шестицилиндровый двигатель типа ЯМЗ-236, трехдиапазон-
ная, двенадцатискоростная коробка передач, каркасная кабина с кондици-
онером-отопителем*, оборудован задним навесным устройством, жестким
тягово-сцепным устройством типа ТСУ-1-Ж и задним независимым валом
отбора мощностью, комплектуется гидорофицированым тягово-сцепным
устройством типа ТСУ-2 с тяговым крюком.

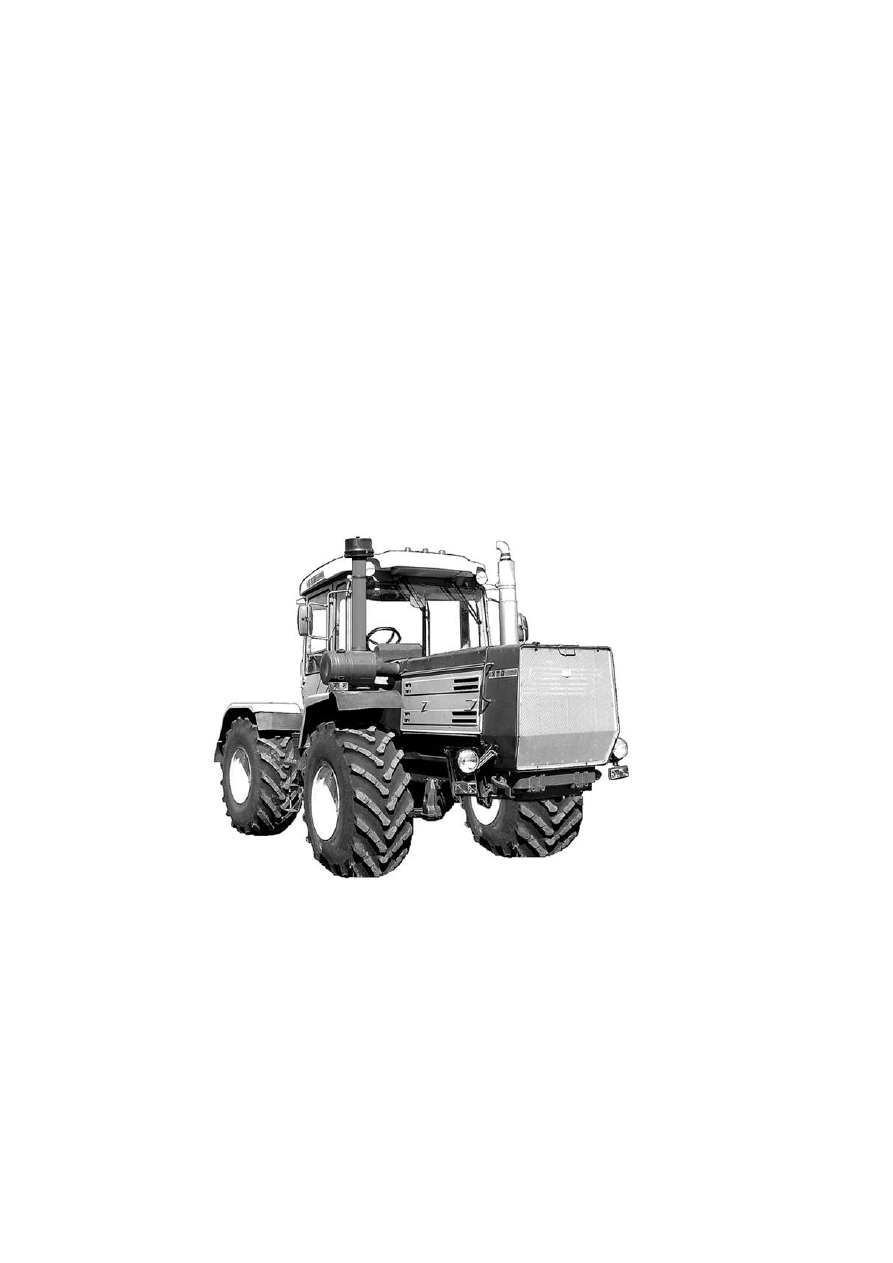

Рисунок 1 - Общий вид трактора ХТЗ-150К-09-25

По заявке потребителя:
- вместо трехдиапазонной коробка передач на тракторе, предназна-

ченном для выполнения специальных работ на небольших скоростях 0,11-
0,96  км/ч  и  транспортных  работ  на  скоростях  до  44,5  км/ч,  может  уста-
навливаться  четырехдиапазонная коробка передач с ходоуменьшителем и
задним ходом  включаемым  гидроподжимной муфтой на каждом диапа-
зоне;

____________________________________________

* Далее по тексту кондиционер

- вместо кондиционера на тракторе может устанавливаться отопи-

тельно-вентиляционный блок;

- на тракторе может не устанавливаться: навесное устройство; редук-

тор вала отбора мощности; тягово-сцепные устройства типа ТСУ-1-Ж и
ТСУ-2; предпусковой подогреватель двигателя;

- на тракторе может устанавливаться: оборудование для установки

бульдозерного оборудования, бульдозерное оборудование, рама трактора
с местами крепления землеройного оборудования и другого специального
оборудования, двенадцатислойные шины повышенной грузоподъемности;
седельное устройство автомобильного типа, неподвижное тягово-сцепное
устройство типа ТСУ-3.

1.2 Техническая характеристика

Трехдиапазон-

ная коробка

передач

Четырехдиа-

пазонная ко-

робка передач

1.2.1 Общие показатели

Марка . . . . . . . . .

ХТЗ-150К-09-25

Тип . . . . . . . . .

Колесный,

общего назначения

сельскохо-

зяйствен-

ный

для специ-

альных

работ

Тяговый класс . . . . . . .

3-4

Номинальное тяговое усилие, кН (тс)

30-40 (3-4)

Скорости движения и тяговые усилия на

передачах при номинальной частоте вращения
коленчатого вала двигателя и отсутствии бук-
сования км/ч / кН (кгс):

I диапазон передач:

первая . . . . . . . .

3,36

60,0 (6000)

0,11

60,0 (6000)

вторая . . . . . . . .

3,85

60,0 (6000)

0,21

50,0 (5000)

третья . . . . . . . . 4,36

60,0 (6000)

0,33

50,0 (5000)

четвертая . . . . . . . 6,03

56,95 (5695)

задний ход . . . . . . .

0,12

50,0 (5000)

Трехдиапазон-

ная коробка

передач

Четырехдиа-

пазонная ко-

робка передач

II диапазон передач:

первая . . . . . . . . 7,08

49,93 (4993)

0,38

30,0 (3000)

вторая . . . . . . . . 8,09

42,81 (4281)

0,68

30,0 (3000)

третья . . . . . . . . 9,56

35,23 (3523)

0,96

30,0 (3000)

четвертая . . . . . . . 12,67

25,01 (2501)

задний ход . . . . . . .

0,41

30,0 (3000)

III диапазон передач:

первая . . . . . . . . 16,27

22,06 (2206)

5,4

50,0 (5000)

вторая . . . . . . . . 18,62

18,97 (1897)

9,70

34,50 (3450)

третья . . . . . . . . 22,01

15,70 (1570)

13,9

22,40 (2240)

четвертая . . . . . . . 30,08

10,86 (1086)

задний ход . . . . . . .

5,82
50,00 (5000)

Диапазон передач заднего хода:

первая . . . . . . . . 5,10

60,00 (6000)

вторая . . . . . . . . 5,83

57,93 (5793)

третья . . . . . . . . 6,89

48,01 (4801)

четвертая . . . . . . . 9,14

34,65 (3465)

IV диапазон передач:

первая . . . . . . . .

17,30

19,10 (1910)

вторая . . . . . . . .

31,10

8,90 (8900)

третья . . . . . . . .

44,50
5,0 (500)

задний ход . . . . . . .

18,6

14,80 (1480)

Трехдиапазон-

ная коробка

передач

Четырехдиа-

пазонная ко-

робка передач

Масса, кг:

сухая (конструкционная) с основным

оборудованием и полным комплектом ЗИП .

эксплуатационная (с учетом веса опера-

тора и возимого ЗИП) . . . . . . .

7960

8410

Распределение массы по осям, кг:

передний мост . . . . . . .

5210

задний мост . . . . . . .

3200

Допуск на массу,

2,5

Габаритные размеры, мм (см. рисунок 2):

длина:

с навесным устройством и автосцеп-

кой (в транспортном положении) . . . .

6130±50

без навесного устройства . . .

5735±50

ширина . . . . . . . .

2460±50

высота:

по выхлопной трубе . . . . .

3323±50

по высшей точки крыши . . . .

3175±50

База, мм . . . . . . . . .

2860±40

Колея, мм . . . . . . . .

1860±40* или 1680±40

(при перестановке

колес)

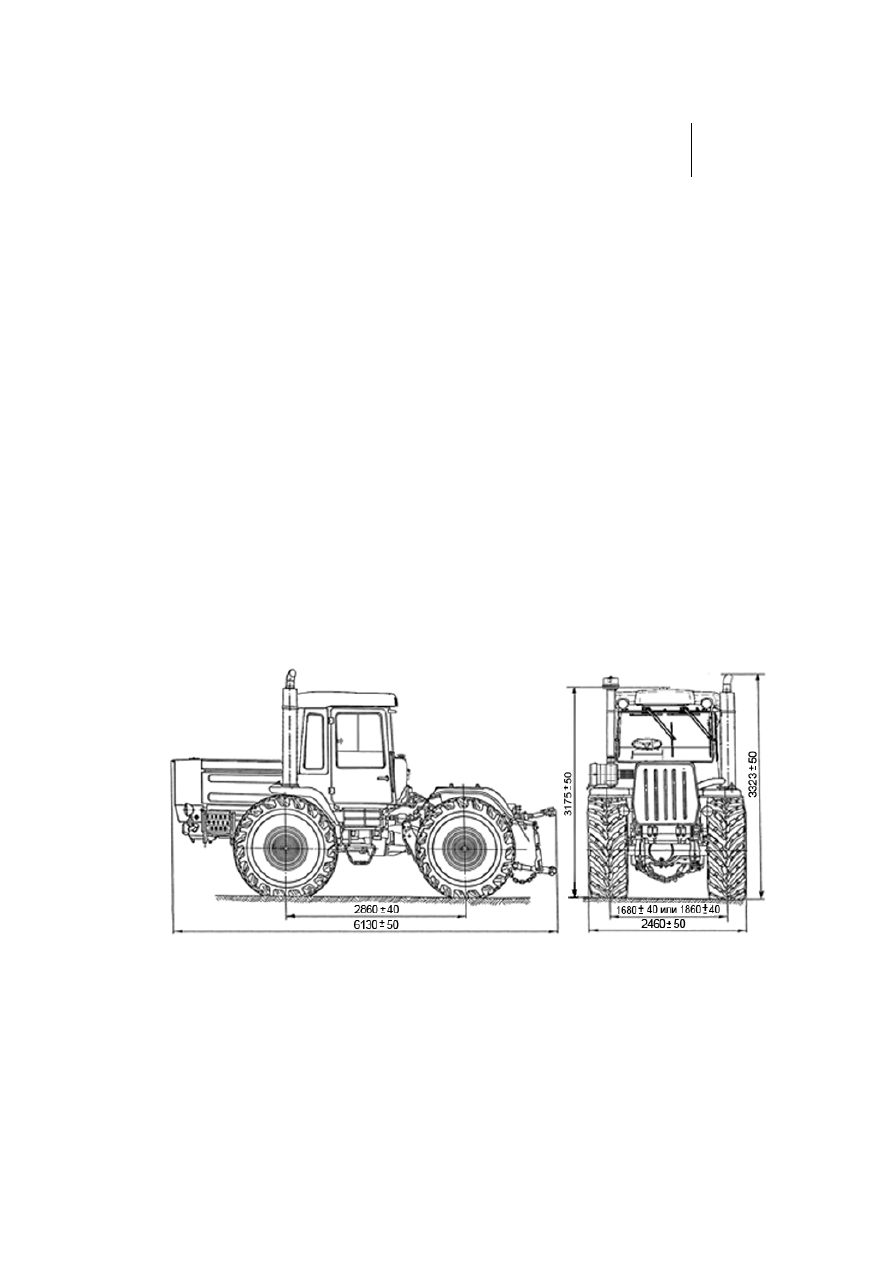

Рисунок 2 - Габаритные размеры трактора

Наименьший радиус поворота, м . . .

6,7

Максимальная глубина преодолеваемого

брода, м . . . . . . . . . .

0,9

Максимальные углы поперечной статиче-

ской устойчивости трактора, градус . . .

_____________________________________

*Трактор отгружается с предприятия-изготовителя с колеей 1860±40 мм

содержание .. 1 2 ..
