41
ОПИСАНИЕ ОПЕРАЦИИ
n использование вала отбора мощности（для сцепления двойного действия）
включение и выключение силовой энергии вала отбора мощности осуществляются с помощью
управления рычагом сцепления двойного действия и отделения силового вывода и рычага переключения
передачи силового вывода в задней части на левой стороне корпуса коробки передач . В случае толкания
рычага отделения отбора мощности с верхнего положения вниз , рычаг отодвигает назада кожух
зацепления в коробке，сцепляется вал отбора мощности，если отодвигать его в обратном направлении ,
то отделяется . Тянуть вперед рычаг переключения передач отбора мощности , то получается передача
высокой скорости；тянуть назад настоящий рычаг, то получается передача низкой скорости . Его метод
использования указан в нижеследующем ：
①
Снять тяговую подпорку и защитный кожух вала отбора мощности，установить нужное сельхоз-
механическое оборудование.
②
Установить рычаг переключения передач отбора мощиности на нужное положение.
③
Топтать педаль сцепления до конца для отделения сцепления отбора мощности，установить рычаг
отледения отбора мощности на положение “сцепление”.
④
Потихоньку ослабить педаль сцепления, сначала провести эксплуатацию на низкой скорости малым
газом ,после проверки нормальности работы можно провести работу .
⑤
В случае потребности кротковременной повторной операции на месте следует слегка топтать педаль
сцепления для отделения основного сцепления . В это время отключается силовая энергия коробки
передачи трактора , не двигается трактор на месте , а сельхозинвентарь все-таки может работать
нормально .
⑥
В случае потребности отбора мощности рычаг отделения отбора мощности находится на положении
“
отделение”，и снова установить защитный кожух вал отбора мощности .
предупреждение：
В случае перемещения агрегата в далеком расстоянии следует установить рычаг отбора
мощности на положение“отделение”для отключения силовой энергии во избежание повреждения оборудования и
аварии.
2.4.18 использование электрооборудования

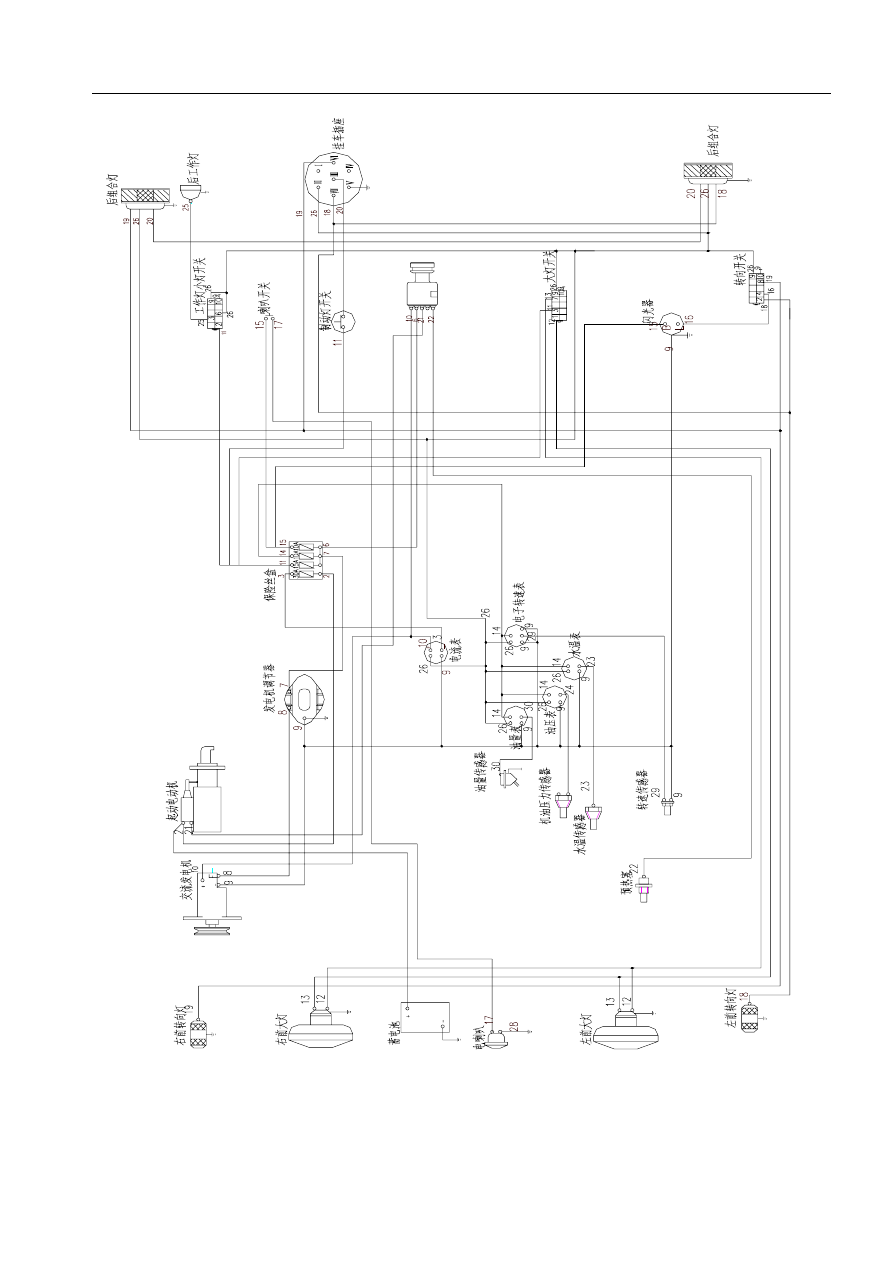

В электрической системе трактора TE25 выполняется однопроводная система металлизации
отрицательного полюса 12 вольт . Структура и проводка электрической системы приведены в таблице 1 и
рис.1 .
l аккумулятор
Аккумулятор предначначен для хранения лишней электроэнергии, выработанной генератором . В
случае останова работы генератора или при эксплуатации на низкой скорости можно подать
сохраненную электроэнергию электрооборудованиям трактора，можно содействовать подачу
напряжения при кратковременной перегрузке трактора .
①
На тракторе серии TE25 предусмотрены сухие аккумуляторы типа 6-QA-90，для применения
добавить электролит с плотностью 1.28（25°C）g/cm
3
, потом выдержать на 15min и можно
использовать .
②
Часто очистить пыли и грязи от корпуса аккумуляторов во избежание утечки тока . Проверить
отсутствие трещины и утечки электолита для сохранения нормального контакта электропроводов.
Воздушник пластмассовой крышки должен быть свободным во избежание взрыва .
③
Проверить уровень поверхности электролита , поверхность электролита должна выше верхнего края
пластины（10~15）min，при недостаточности следует своевременно доливать дистиллированную
воду. Не допускается доливка колодезную и речную воду во избежание попадания примеси . УВ
электролита в аккумуляторе не допускается ниже 1.17g/cm
3
，
если слишком низко следует
своевременно провести зарядку .
④
Время каждого пуска не допускается более 15s во избежание чрезвычайного электроразряда .
☆
Можно выбрачно установить аккумуляторы6-QW-70, освобожденные от техобслуживания .
☆
В случае долговременного останова трактора следует снять аккумулятор для ухода в заряженном
состоянии .
l генератор
①
Эксплуатация генератора необходима с укомплектованным регулятором .
②
Отрицательный полюс кремнего выпрямительного генератора“—”металлизация；Не допускается
