БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 12
Группа 68. Сиденье оператора
Подгруппа 6800. Сиденье оператора
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
68.1
44
В.М8-6gх25.58.019 ГОСТ 1491-80
4
Винт
45
8Т ОСТ 37.001.115-75
15
Шайба
46
80-6800110
1
Рейка
47
С 8.01.019 ГОСТ 11371-78
10
Шайба
48
80-6800120
1
Направляющая
49
80-6800103
1
Пружина
50
80-6800102
1
Стопор
51
70-4202431-01
2
Штифт
52
80-6800101
1
Рукоятка
53
70-6801082
1
Рукоятка
54
80В-6801150
1
Рукоятка
55
М8-6Н.04.019 ГОСТ 5916-70
1
Гайка
56
80-6801531
6
Буфер
57
80-6809100-11
1
Амортизатор
58
80В-6801505
1
Валик
59
80В-6801002-01
1
Пружина
60
80В-6801507-01
1
Сектор
61
80В-6801526
4
Втулка
62
80В-6801528
6
Ось
63
80В-6801032
4
Ролик
64
80-6800006
20
Кнопка
65
М10-6gх35.88.35.019 ГОСТ 7796-70
4
Болт
66
С 10.01.019 ГОСТ 11371-78
4
Шайба
67
220-6800010
1
Кронштейн
187

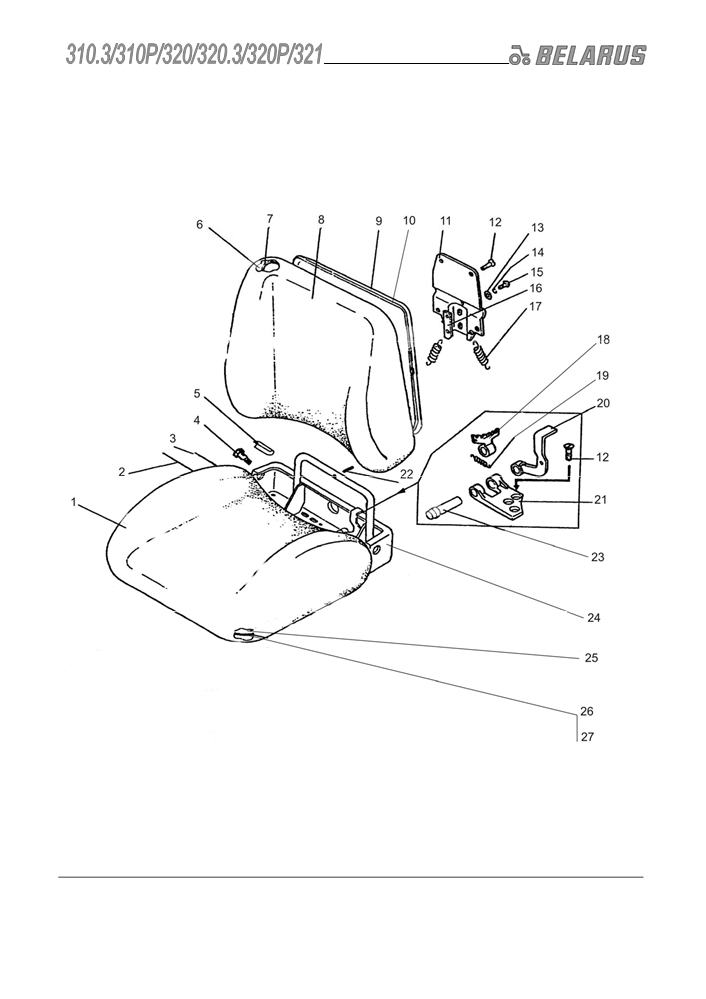

Рис.68.2а. Сиденье оператора 80В-6804000
188
Группа 68. Сиденье оператора
Подгруппа 6800. Сиденье оператора
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
68.2а
80В-6800000
1
Сиденье оператора (рис.68.2а,68.2б)
80В-6800000-02*
80В-6804000
1
Сиденье (1-27)
1
80В-6804500
1
Чехол
80В-6804500-01*
1
Чехол
2
80В-6804003
1
Пруток
3
80В-6804009
1
Ось
4
80В-6800106
2
Болт
5
80В-6804015
2
Втулка
6
80В-6805001
1
Подушка
7
80В-6805002
1
Рамка
8
80В-6805500
1
Чехол
80В-6805500-01*
1
Чехол
9
ППР26-04
1
Профиль
10
80В-6805010
1
Основание
11
80В-6804040
1
Опора
12
В.М8-6gх16.58.019 ГОСТ 17475-80
7
Винт
13
С 6.01.019 ГОСТ 11371-78
2
Шайба
14
6Т ОСТ 37.001.115-75
2
Шайба
15
М6-6gх14.88.35.019 ГОСТ 7798-70
2
Болт
16
80В-6804001
1
Зацеп
17
80В-6804013-Б
2
Пружина
18
80В-6804011
1
Гребенка
19
50-1310158-Б
1
Пружина
20
80В-6804080
1
Рычаг
21
80-6708011
1
Петля
22
4х25.019 ГОСТ 397-79
1
Шплинт
23
70-6708189-01
1
Ось
24
80В-6804020
1
Панель
25
80В-6804007
1
Подушка
26
80В-6804005
1
Рамка
27
ППР26-03
1
Профиль
* Для тракторов с тент-каркасом
189

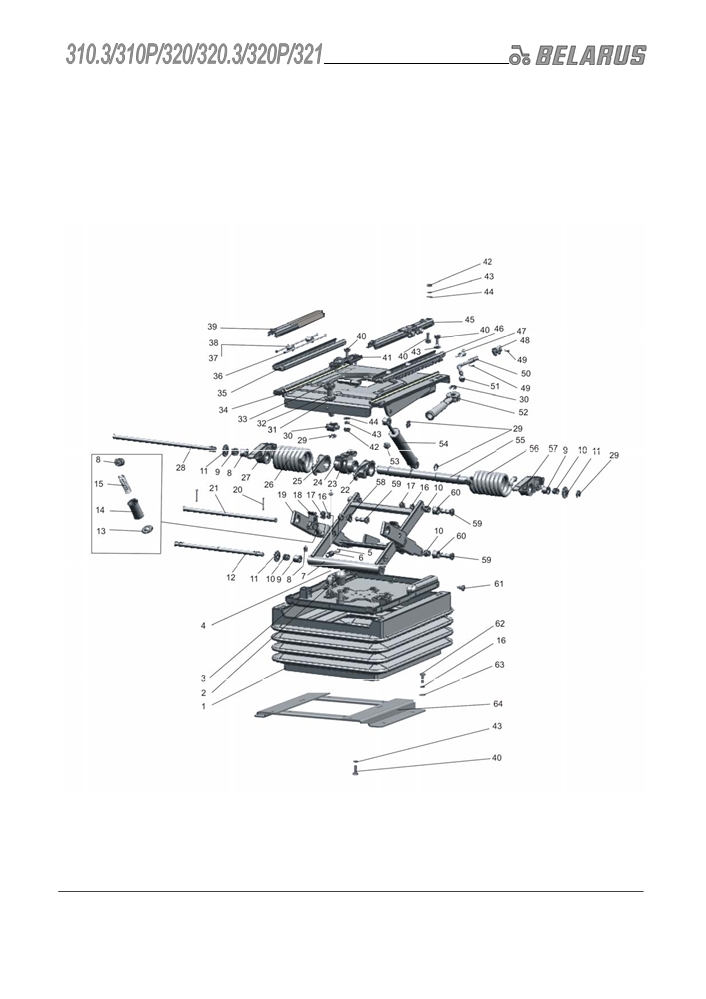

Рис.68.2б. Подвеска сиденья
190
Группа 68. Сиденье оператора
Подгруппа 6801. Подвеска сиденья
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
68.2б
80-6801500
1
Подвеска (1-61)
1
80В-6800108
1
Чехол
2
А61.01.014
1
Рукоятка
3
80В-6801560
1
Основание
4
80В-6801240
1
Трос
5
В.М5-6gх16.58.019 ГОСТ 17473-80
2
Винт
6
70-4803023
1
Муфта
7
80В-6801590-Б
1
Рамка
8
80В-6801521
4
Упор
9
80В-6801512
4
Втулка
10
К12х16х13Е ГОСТ 24310-80
8
Подшипник
11
80В-6801033
4
Шайба
12
80В-6801508
1
Ось
13
80В-6801519
2
Пята
14
80В-6801518
2
Гильза
15
80В-6801530-Б
2
Пружина
16
10 ОТ ОСТ 37.001.115-75
10
Шайба
17
М10-6Н.04.019 ГОСТ 5919-73
6
Гайка
18
80В-6801581
2
Собачка
19
80В-6801570
1
Рамка
20
4х22.019 ГОСТ 397-79
2
Шплинт
21
80В-6801012
1
Ось
22
80В-6801004-01
1
Крюк
23
80В-6801001
1
Кронштейн
24
80В-6801003
1
Ось
25
80В-6801004
1
Крюк
26
80В-6801002
1
Пружина
27
80В-6801507
1
Сектор
28
80В-6801506
1
Ось
29
70-6801307
5
Шайба
30
80В-6801023
1
Гайка
31
80В-6801008
1
Шайба
32
3,0-100 ГОСТ 3722-81
22
Шарик
33
80В-6801152
1
Винт
34
80-6801550
1
Панель
35
80-6800104
1
Направляющая
36
70-6804394-Б
4
Пруток
37
70-6804391
4
Ролик
38
010-015-30-2-3 ГОСТ 18829-73/9833-73
4
Кольцо
39
80-6800110-01
1
Рейка
40
М8-6gх20.88.35.019 ГОСТ 7796-70
15
Болт
41
80В-6801031
1
Усилитель
42
М8-6Н.6.019 ГОСТ 5915-70
5
Гайка
43
8Т ОСТ 37.001.115-75
19
Шайба
44
С 8.01.019 ГОСТ 11371-78
14
Шайба
45
80-6800110
1
Рейка
46
80-6800120
1
Направляющая
47
80-6800103
1
Пружина
48
80-6800102
1
Стопор
49
70-4202431-01
2
Штифт
50
80-6800101
1
Рукоятка
51
70-6801082
1
Рукоятка
52
89В-6801150
1
Рукоятка
191
Рис.68.2б. Подвеска сиденья
192
Группа 68. Сиденье оператора
Подгруппа 6801. Подвеска сиденья
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
68.2б
53
80-6801531
6
Буфер
54
80-6809100-11
1
Амортизатор
55
80В-6801505
1
Валик
56
80В-6801002-01
1
Пружина
57
80В-3801507-01
1
Сектор
58
80В-6801526
4
Втулка
59
80В-6801528
6
Ось
60
80В-6801032
4
Ролик
61
80-6800006
20
Кнопка
62
М10-6gх35.88.35.019 ГОСТ 7796-70
4
Болт
63
С 10.01.019 ГОСТ 11371-78
4
Шайба
64
220-6800010
1
Кронштейн
193

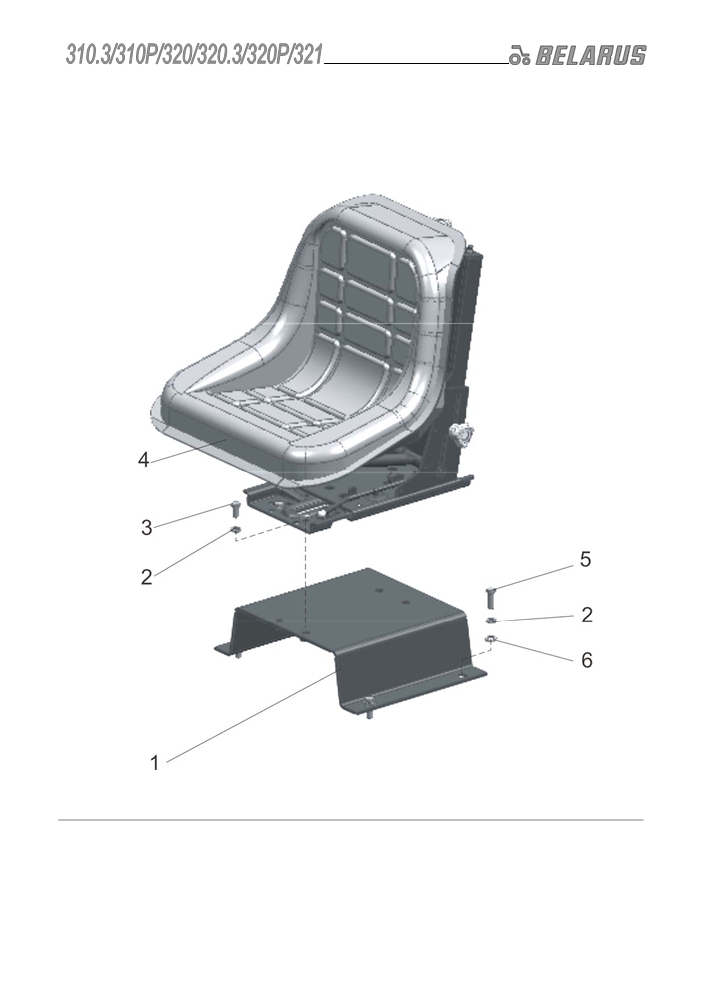

Рис.68.3. Сиденье оператора GT500 M2-0 (по заказу)
194
Группа 68. Сиденье оператора
Подгруппа 6800. Сиденье оператора
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
68.3
GT500 M2-0
1
Сиденье
1
320-6800210 *
1
Кронштейн
2
10 ОТ ОСТ 37.001.115-75 *
8
Шайба
3
М10-6gх25.88.35.019 ГОСТ 7796-70
4
Болт
4
GT500 M2-0
1
Сиденье
5
М10-6gх30.88.35.019 ГОСТ 7796-70 *
4
Болт
6
С 10.01.019 ГОСТ 11371-78 *
4
Шайба
* Для тракторов «Беларус - 310.3/320/320.3»
195

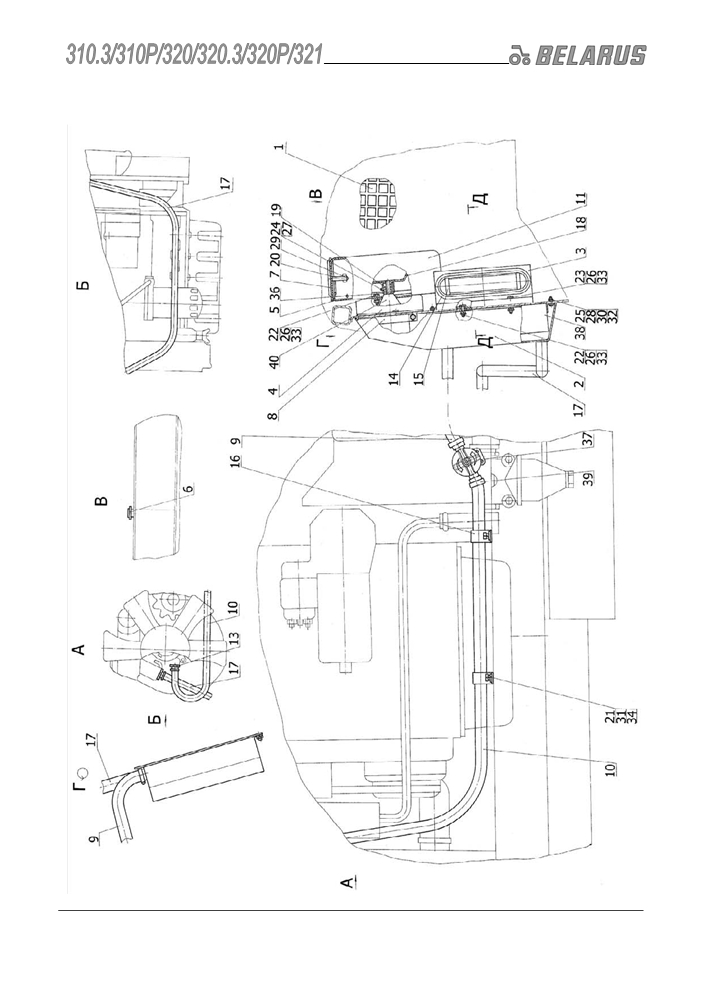

Рис.81.1. Система отопления и вентиляции
196
Группа 81. Отопитель
Подгруппа 8101. Отопитель
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
81.1
320-8101100
1
Система отопления и вентиляции
1
320-8101050
1
Фильтр
2
320-8101110
1
Кожух
3
320-8101120
1
Панель
4
320-8101150
1
Коробка
5
320-8104150
1
Стенка
6
80-3805065
1
Винт
7
1522-8104100
2
Дефлектор
8
ХС-76
1
Хомут
9
320-8101011
1
Шланг (L=200мм)
10
320-8101011-01
1
Шланг (L=1300мм)
11
320-8104151-А
1
Улитка
13
320-8101401
2
Штуцер
14
320-8104016
1
Уплотнитель
15
320-8104041
1
Прижим
16
220-3723012
2
Хомутик
17
70-8115084-02
1
Шланг (L=1000мм)
18
80-8104034-02
1
Ротор
19
80-8104039
1
Кольцо
20
1522-8104105
2
Скоба
21
М8-6gx16.88.35.019 ГОСТ 7796-70
2
Болт
22
М6-6gх16.88.35.019 ГОСТ 7798-70
6
Болт
23
М6-6gх30.88.35.019 ГОСТ 7798-70
2
Болт
24
В.М4-6gх10.58.019 ГОСТ 17473-80
1
Винт
25
В.М5-6gх12.58.019 ГОСТ 17473-80
4
Винт
26
М6-6Н.6.019 ГОСТ 5915-70
8
Гайка
27
М4-6Н.6.019 ГОСТ 5927-70
1
Гайка
28
М5-6Н.6.019 ГОСТ 5927-70
4
Гайка
29
2-4х16.019 ГОСТ 1144-80
2
Шуруп
30
С 5.01.019 ГОСТ 11371-78
5
Шайба
31
С 8.01.019 ГОСТ 11371-78
2
Шайба
32
5Т ОСТ 37.001.115-75
4
Шайба
33
6Т ОСТ 37.001.115-75
8
Шайба
34
8Т ОСТ 37.001.115-75
2
Шайба
36
4х8 ТУ BY 161.02-2008
6
Заклепка
37
ПО11 ТУ РБ 03973223.008-2000
1
Кран
Радиатор отопителя 320-8101060
38
1
ТУ100046135.006-2004
39
6
Хомут с червячной резьбой 20-32
40
9742.3730 ТУ 37.459.125-91
1
Электродвигатель
197

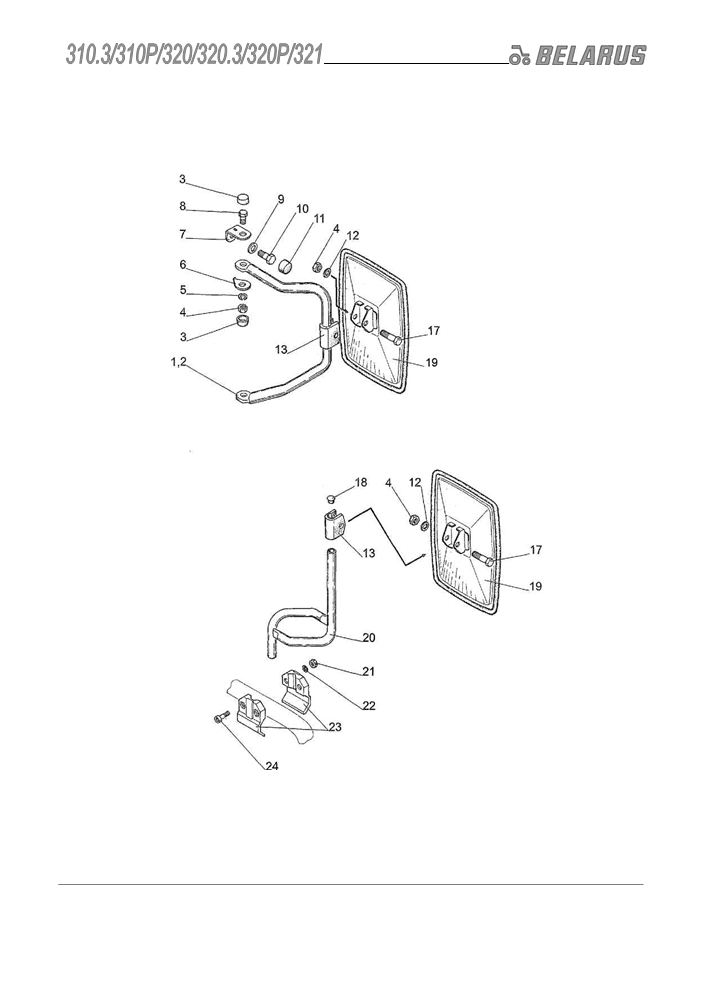

Рис.82.1. Зеркало наружное
198
Группа 82. Принадлежности кабины
Подгруппа 8201. Зеркало наружное
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
82.1
80-8201050
2
Зеркало (4, 12-17)
1
220-8201106
1
Кронштейн левый
2
220-8201106-01
1
Кронштейн правый
3
A30.04.017-02
8
Колпачок
4
М8-6Н.6.019 ГОСТ 5915-70
8
Гайка
5
8Т ОСТ 37.001.115-75
4
Шайба
6
220-8201107
4
Шайба
7
220-8201104
4
Ушко
8
М8-6gх16.88.35.019 ГОСТ 7796-70
4
Болт
9
С 10.01.019 ГОСТ 6958-78
4
Шайба
10
М10-6gх20.88.35.019 ГОСТ 7796-70
4
Болт
11
A30.04.017-03
4
Колпачок
12
С 8.01.019 ГОСТ 11371-78
4
Шайба
13
A30.04.051
2
Хомут
17
М8-6gх40.88.35.019 ГОСТ 7795-70
4
Болт
18
86-1803087
2
Заглушка
19
80-8201055
2
Зеркало в сборе
20
220-8201020-Б*
2
Кронштейн*
21
М10-6Н.6.019 ГОСТ 5915-70*
4
Гайка*
22
С 10.01.019 ГОСТ 11371-78*
4
Шайба*
23
220-8201024-Б*
4
Хомут*
24
М10-6gх25.56.019 ГОСТ 11738-84*
4
Винт*
* Для трактора без кабины
199

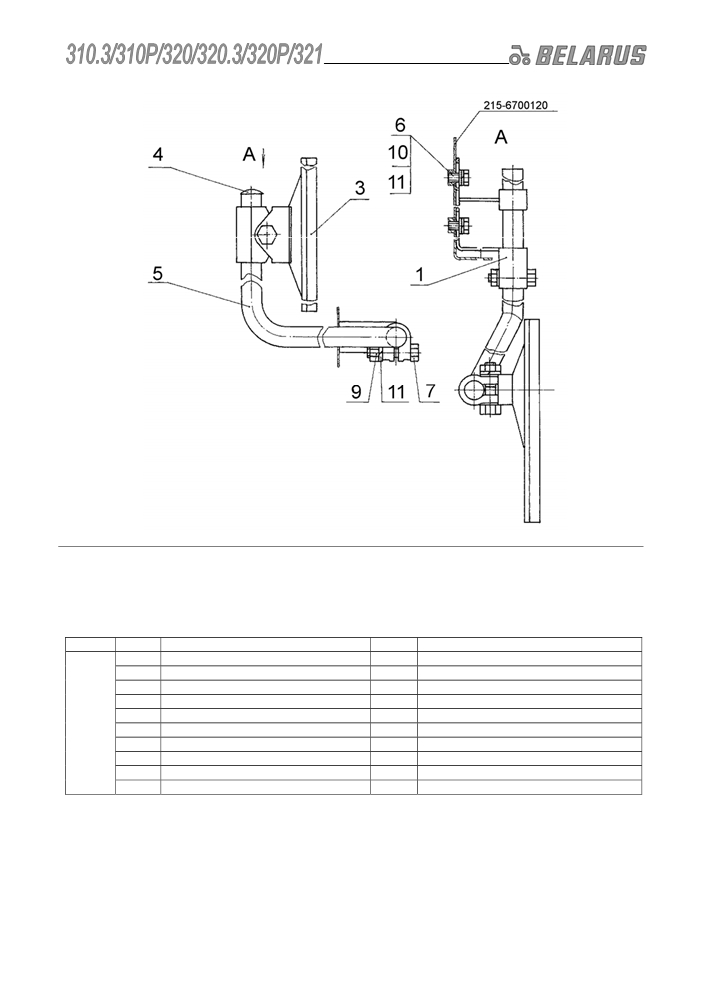

Рис.82.2. Зеркало наружное (для тракторов «Беларус - 310Р/320Р/321»)
Группа 82. Принадлежности кабины
Подгруппа 8201. Зеркало наружное
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
82.2
321-8201010-А
1
Установка зеркала
1
321-8201020
1
Кронштейн
3
80-8201050
1
Зеркало
4
215-6707054
1
Заглушка
5
320Р-8201031-01
1
Труба
6
М8-6gx16.88.35.019 ГОСТ 7796-70
2
Болт
7
М8x6gx35.88.35.019 ГОСТ 7796-70
1
Болт
9
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
10
С8.01.019 ГОСТ 11371-78
2
Шайба
11
8Т ОСТ 37.001.115-75
3
Шайба
200

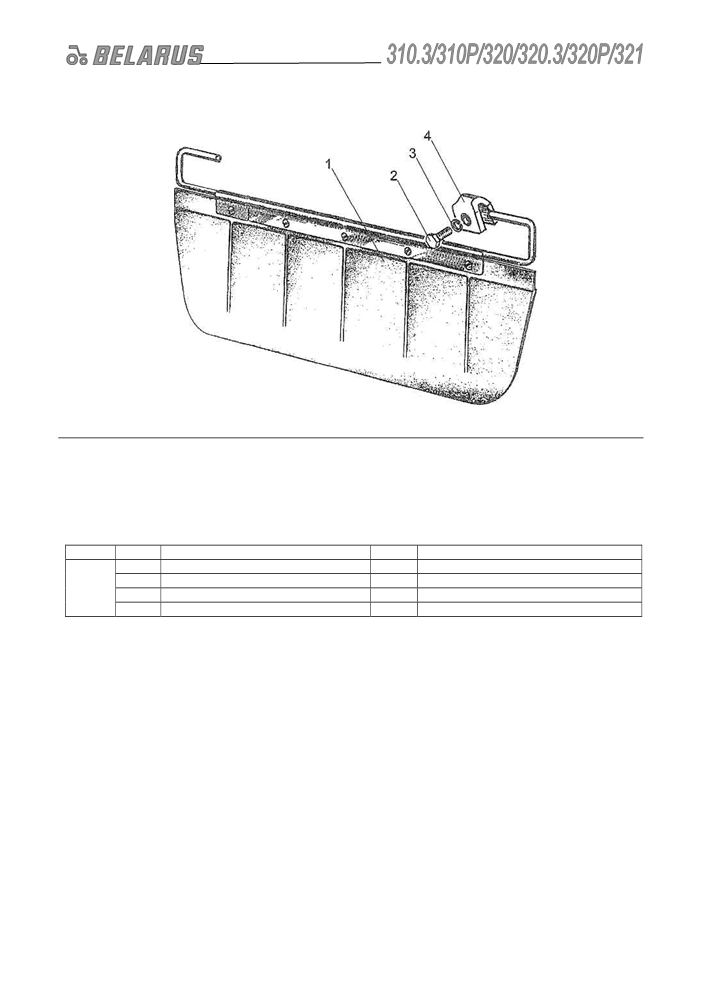

Рис.82.3. Козырек противосолнечный
Группа 82. Принадлежности кабины
Подгруппа 8204. Козырек противосолнечный
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
82.3
1
220-8204010
1
Козырек противосолнечный
2
М6-6gх16.88.35.019 ГОСТ 7798-70
2
Болт
3
6Т ОСТ 37.001.115-75
2
Шайба
4
70-6700202
2
Зажим
201

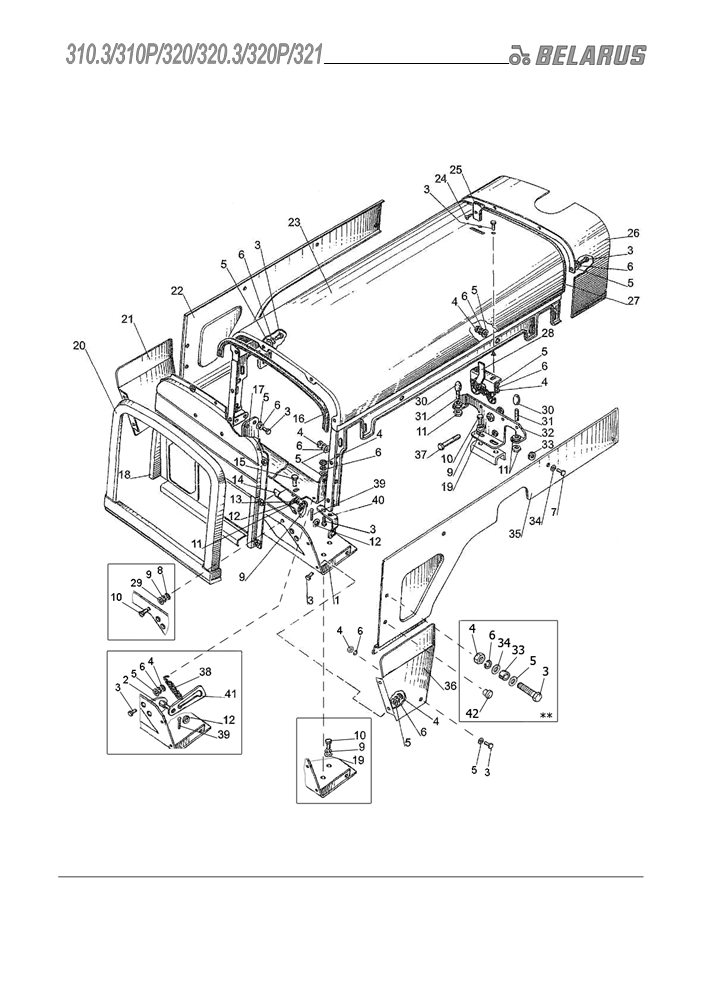

Рис.84.1. Облицовка
202
Группа 84. Оперение.
Подгруппа 8400. Облицовка.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
84.1
320-8400010*
1
Облицовка
320-8400010-01**
1
215-8402070
1
Опора
2
320-8402100
1
Кронштейн
3
М6-6gх20.88.35.019 ГОСТ 7798-70
24
Болт
4
М6-6Н.6.019 ГОСТ 5915-70
24* (26**)
Гайка
5
С 6.01.019 ГОСТ 11371-78
28* (30**)
Шайба
6
6Т ОСТ 37.001.115-75
32* (34**)
Шайба
7
М6-6gх25.88.35.019 ГОСТ 7798-70
8* (10**)
Болт
8
М8-6Н.6.019 ГОСТ 5915-70
2
Гайка
9
8Т ОСТ 37.001.115-75
12
Шайба
10
М8-6gх20.88.35.019 ГОСТ 7796-70
12
Болт
11
М10-6Н.6.019 ГОСТ 5915-70
5
Гайка
12
С 10.01.019 ГОСТ 6958-78
6
Шайба
13
10 ОТ ОСТ 37.001.115-75
2
Шайба
14
50Х-8401090-02
1
Петля
15
М10-6gх25.88.35.019 ГОСТ 7796-70
2
Болт
16
220-8402102
1
Профиль
17
215-8401003
1
Кронштейн
220-8401020-01*
18
1
Решетка
220-8401020**
19
С 8.01.019 ГОСТ 6958-78
4
Шайба
20
220-8401010
1
Рамка
21
215-8402027
1
Боковина
22
220-8402081-A-01
1
Боковина
23
320-8402010
1
Капот
24
4х10.019
1
Шуруп
25
80-6105056
1
Рукоятка
26
320-8402015
1
Проставка
27
320-8402102
1
Профиль
28
80-8402410
1
Замок
29
С 8.01.019 ГОСТ 11371-78
10
Шайба
30
70-3401093
2
Наконечник
31
М10 3р/6gх35.66.019 ГОСТ 22034-76
2
Шпилька
32
320-8402630
1
Кронштейн
33
549-1305044
8* (10**)
Прокладка
34
С 6.01.019 ГОСТ 6958-78
12* (14**)
Шайба
35
220-8402081-A
1
Боковина
36
215-8402026
1
Боковина
37
М10-6gх70.88.35.019 ГОСТ 7795-70
1
Болт
38
70-3710027
1
Пружина
39
3,2х25.019 ГОСТ 397-79
2
Шплинт
40
215-8400030
1
Кронштейн
41
85-8400017
1
Сектор
42
80-3405038-01**
1
Пробка
* Под выносные фары
** Под встроенные фары
203
содержание .. 10 11 12 13 ..
