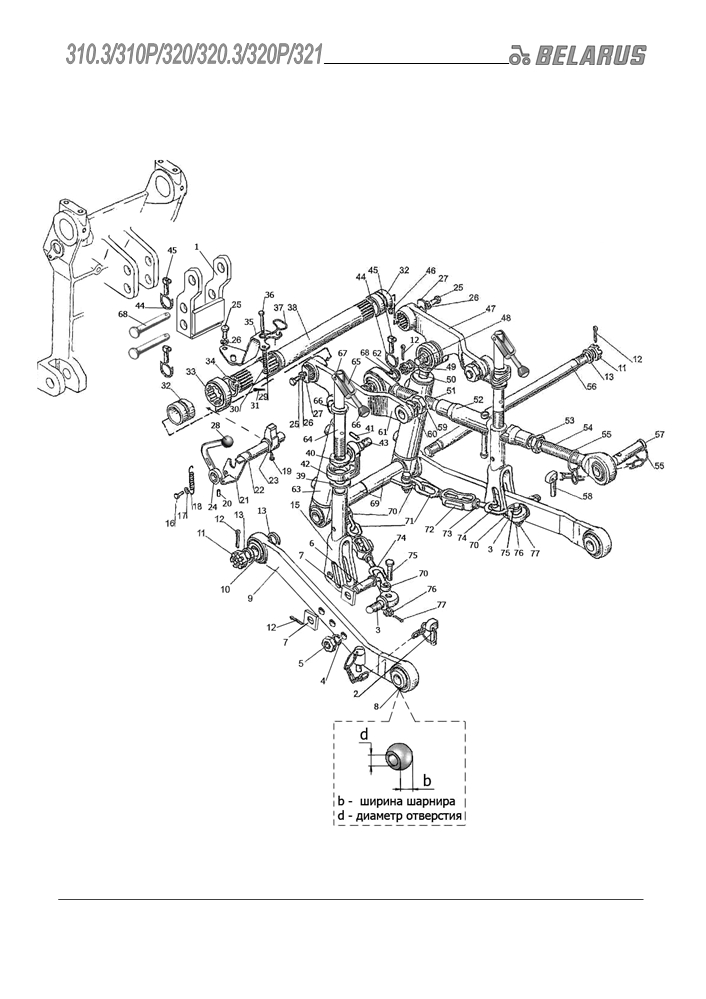

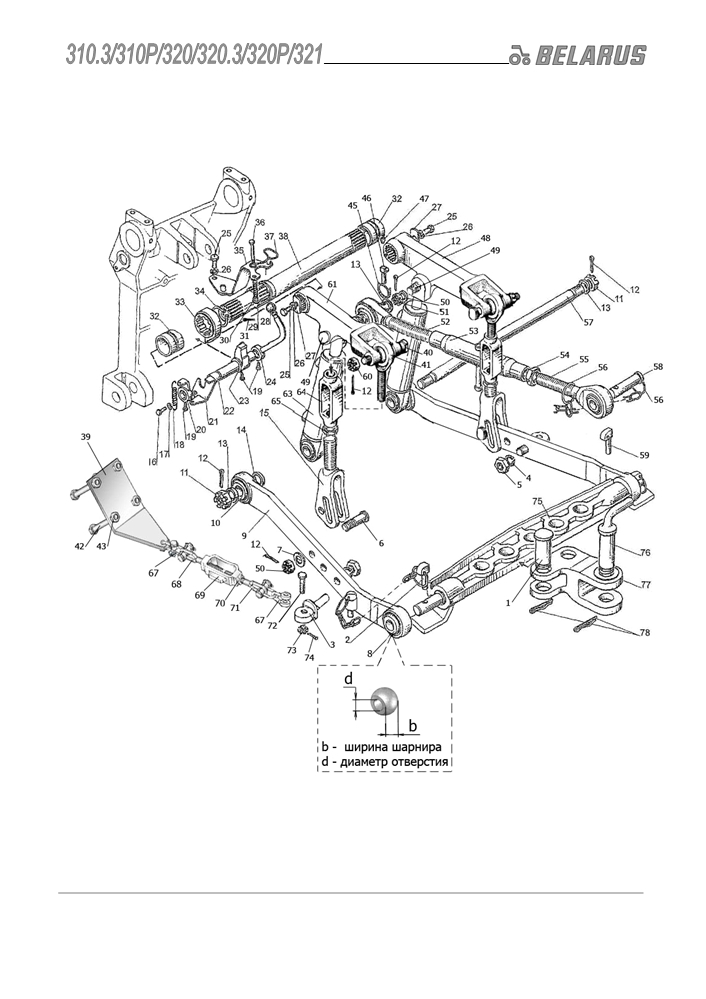

Рис.46.1. Механизм задней навески 321-4605010/-01/-02 (для тракторов «Беларус -321»)
136
Группа 46. Гидросистема
Подгруппа 4605. Механизм задней навески
(для тракторов «Беларус - 321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
46.1
321-4605010/-01/-02
1
Устройство навесное
320-4605020-Б
2
Раскос (15, 41, 64, 65)
320-4605040-02
1
Тяга (51-55, 57, 58); палец Ø19
320-4605040-03
1
Тяга (51-55, 57, 58); палец Ø22
320-4605040-04
1
Тяга (51-55, 57, 58); палец Ø25
320-4605090-Б1-03
2
Тяга (2-5, 8, 9, 10);
шарнир: b=35мм, d=22,4мм
320-4605090-Б1-04
2
Тяга (2-5, 8, 9, 10);
шарнир: b=38мм, d=28,7мм
320-4605090-Б1-05
2
Тяга (2-5, 8, 9, 10);
шарнир: b=45мм, d=28,7мм
А61.04.000
2
Стяжка (68-71)
1
320-4605112
2
Палец
2
A61.05.100-03
2
Чека
3
220-4605092
2
Проушина
4
16 ОТ ОСТ 37.001.115-75
2
Шайба
5
М16-6H.04.019 ГОСТ 5919-73
2
Гайка
6
320-4605094-Б
2
Болт
7
С 16.01.019 ГОСТ 11371-78
2
Шайба
70-4605411
2
Шарнир (b=35мм, d=Ø22,4мм)
8
А61.06.001-01
2
Шарнир (b=38мм, d=Ø28,7мм)
А61.06.001-02
2
Шарнир (b=45мм, d=Ø28,7мм)
9
320-4605091-Б1
2
Тяга
10
70-4605411
2
Шарнир
11
М20х1,5-6Н.04.019 ГОСТ 5919-73
2
Гайка
12
4х36.019 ГОСТ 397-79
8
Шплинт
13
082-4605016
4
Втулка
14
320-4605016
2
Втулка
15
320-4605061-Б
2
Вилка
16
М8-6gх16.88.35.019 ГОСТ 7796-70
1
Болт
17
8Т ОСТ 37.001.115-75
1
Шайба
18
Ш33-016
1
Пружина
19
М6-6gх14.88.35.019 ГОСТ 7798-70
3
Болт
20
320-4605130
1
Кронштейн
21
320-4605027
1
Кронштейн
22
320-4605026
1
Ось
23
320-4605017
1
Рычаг
24
320-4605140
1
Рукоятка
25
М10-6gх18.88.35.019 ГОСТ 7796-70
4
Болт
26
10 ОТ ОСТ 37.001.115-75
4
Шайба
27
082-4605019
2
Шайба
28
36-1310139
1
Шарик
29
320-4605152
1
Пружина
30
С 8.01.019 ГОСТ 11371-78
1
Шайба
31
3,2х18.019 ГОСТ 397-79
1
Шплинт
32
082-4605018
2
Втулка
33
220-4605013
1
Упор
34
С42 ГОСТ 13940-86
1
Кольцо
35
320-4605160
1
Кронштейн
36
320-4605153
1
Палец
37
320-4605151
1
Защелка
38
320-4605012-Б
1
Вал
40
320-4605024-Б
2
Болт
137
Рис.46.1. Механизм задней навески 321-4605010/-01/-02 (для тракторов «Беларус - 321»)
138
Группа 46. Гидросистема
Подгруппа 4605. Механизм задней навески
(для тракторов «Беларус - 321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
46.1
41
320-4605065
2
Винт
44
A61.05.004
1
Кольцо
45
A61.05.005
1
Чека
46
1.3.Ц9.хр ГОСТ 19853-74
2
Масленка
47
320-4605011-Б
1
Рычаг
48
320-4605122
2
Палец
49
082-4605017
2
Втулка
50
М16-6H.04.019 ГОСТ 5919-73
4
Гайка
51
320-4605050-01
1
Винт
52
320-4605070-01
1
Труба
53
320-4605044
1
Контргайка
320-4605050
1
Винт с отверстием в шарнире Ø19,3мм
54
320-4605050-02
1
Винт с отверстием в шарнире Ø22,5мм
320-4605050-03
1
Винт с отверстием в шарнире Ø25,7мм
55
A61.03.002
2
Кольцо
56
320-4605014
1
Ось
220-4605041
1
Палец Ø19
57
А61.03.001-02
1
Палец Ø22
А61.03.001-01
1
Палец Ø25
58
A61.05.100
1
Чека
59
70-3003032
2
Гайка М18х1,5-61-1.6.019
61
320-4605011-Б-01
1
Рычаг
63
Ц50х120.010-А
2
Гидроцилиндр
64
320-4605021-Б
2
Стяжка
65
320-4605044
2
Контргайка
66
321-4605030
2
Кронштейн
67
А61.09.002
6
Серьга
68
А61.04.002
2
Винт
69
А61.04.003
2
Стяжка
70
М18-6Н.04.019 ГОСТ 5916-70
2
Гайка
71
А61.04.002-01
2
Винт
72
50-4605086
6
Болт
73
М12-6Н.04.019 ГОСТ 5919-73
6
Гайка
74
3,2х18.019 ГОСТ 397-79
6
Шплинт
75
320-4605115
1
Поперечина
76
320-4605113
1
Шкворень
77
320-4605111
1
Вилка
78
A61.07.001
3
Шплинт
139

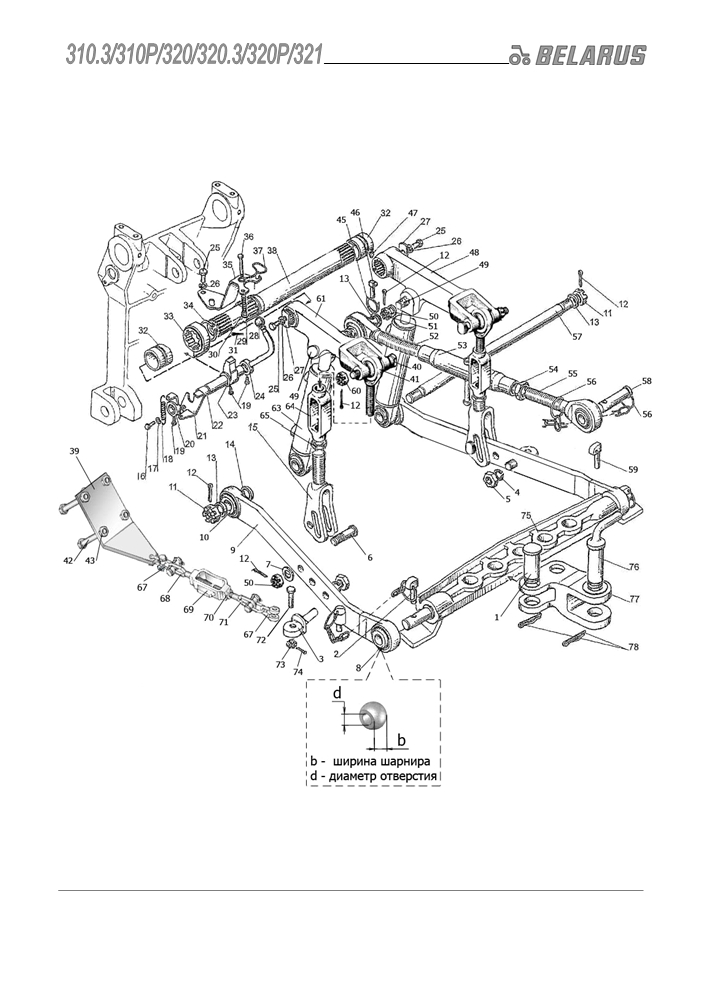

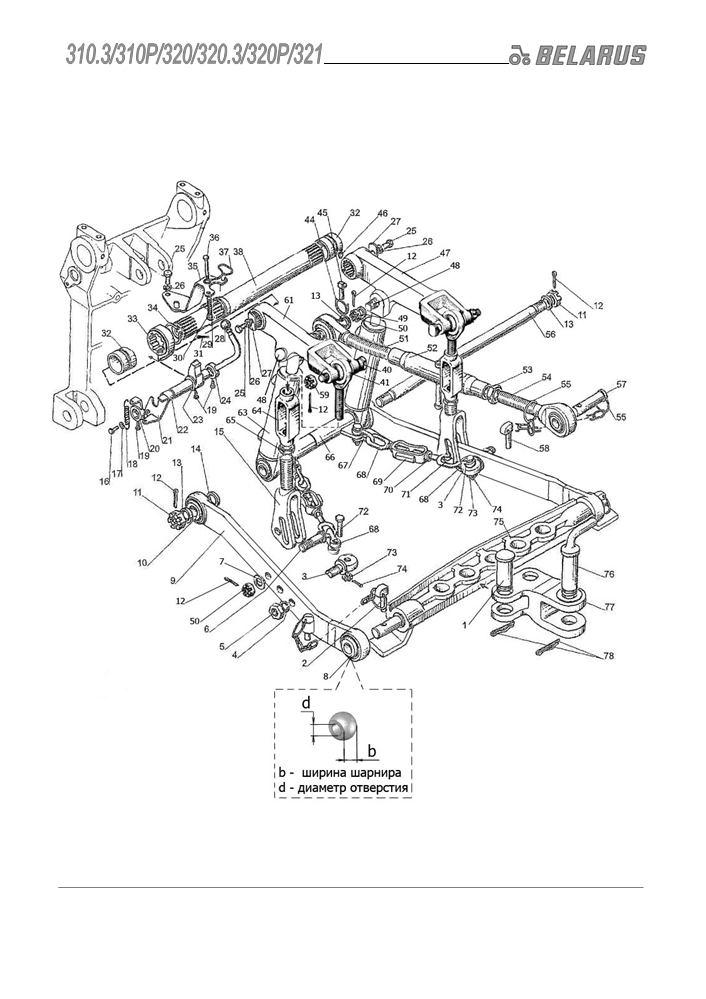

Рис.46.2. Механизм задней навески 320-4605010
140
Группа 46. Гидросистема
Подгруппа 4605. Механизм задней навески
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
46.2
320-4605010-А/-01/-02/-04/-05/-06
1
Устройство навесное
320-4605020-Б
2
Раскос (15, 41, 64, 65)
320-4605020-Б-01*
320-4605040-02
1
Тяга (52-56, 58, 59); палец Ø19
320-4605040-03
1
Тяга (52-56, 58, 59); палец Ø22
320-4605040-04
1
Тяга (52-56, 58, 59); палец Ø25
320-4605090-Б
2
Тяга (2-5, 8, 9, 10);
шарнир: b=35мм, d=22,4мм
320-4605090-Б-01
2
Тяга (2-5, 8, 9, 10);
шарнир: b=38мм, d=28,7мм
220-4605100
2
Стяжка (68-71)
1
320-4605112
2
Палец
2
A61.05.100-03
2
Чека
3
220-4605092
2
Проушина
4
16 ОТ ОСТ 37.001.115-75
2
Шайба
5
М16-6H.04.019 ГОСТ 5919-73
2
Гайка
6
320-4605094-Б
2
Болт
7
С 16.01.019 ГОСТ 11371-78
2
Шайба
70-4605411
2
Шарнир (b=35мм, d=Ø22,4мм)
8
А61.06.001-01
2
Шарнир (b=38мм, d=Ø28,7мм)
9
320-4605091-Б
2
Тяга
10
70-4605411
2
Шарнир
11
М20х1,5-6Н.04.019 ГОСТ 5919-73
2
Гайка
12
4х36.019 ГОСТ 397-79
8
Шплинт
13
082-4605016
4
Втулка
14
320-4605016
2
Втулка
15
320-4605061-Б
2
Вилка
16
М8-6gх16.88.35.019 ГОСТ 7796-70
1
Болт
17
8Т ОСТ 37.001.115-75
1
Шайба
18
Ш33-016
1
Пружина
19
М6-6gх14.88.35.019 ГОСТ 7798-70
3
Болт
20
320-4605130
1
Кронштейн
21
320-4605027
1
Кронштейн
22
320-4605026
1
Ось
23
320-4605017
1
Рычаг
24
320-4605140
1
Рукоятка
25
М10-6gх18.88.35.019 ГОСТ 7796-70
4
Болт
26
10 ОТ ОСТ 37.001.115-75
4
Шайба
27
082-4605019
2
Шайба
28
36-1310139
1
Шарик
29
320-4605152
1
Пружина
30
С 8.01.019 ГОСТ 11371-78
1
Шайба
31
3,2х18.019 ГОСТ 397-79
1
Шплинт
32
082-4605018
2
Втулка
33
220-4605013
1
Упор
34
С42 ГОСТ 13940-86
1
Кольцо
35
320-4605160
1
Кронштейн
36
320-4605153
1
Палец
37
320-4605151
1
Защелка
38
320-4605012-Б
1
Вал
320-4605031-Б
2
Кронштейн
39
320-4605031*
1
Кронштейн (правый)
320-4605031-01*
1
Кронштейн (левый)
* Для тракторов «БЕЛАРУС - 310Р/320Р»
141
Рис.46.2. Механизм задней навески 320-4605010
142
Группа 46. Гидросистема
Подгруппа 4605. Механизм задней навески
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
46.2
40
320-4605024-Б
2
Болт
320-4605065
2
Винт (длина L=184мм)
41
320-4605065-01*
2
Винт (длина L=204мм)
42
215-6700014
8
Шпилька
43
М14х1,5-6Н.6.019 ГОСТ 5915-70
16
Гайка
44
14 ОТ ОСТ 37.001.115-75
16
Шайба
45
A61.05.004
1
Кольцо
46
A61.05.005
1
Чека
47
1.3.Ц9.хр ГОСТ 19853-74
2
Масленка
48
320-4605011-Б
1
Рычаг
49
320-4605122
2
Палец
50
082-4605017
2
Втулка
51
М16-6H.04.019 ГОСТ 5919-73
4
Гайка
52
320-4605050-01
1
Винт
53
320-4605070-01
1
Труба
54
320-4605044
1
Контргайка
320-4605050
1
Винт с отверстием в шарнире Ø19,3мм
55
320-4605050-02
1
Винт с отверстием в шарнире Ø22,5мм
320-4605050-03
1
Винт с отверстием в шарнире Ø25,7мм
56
A61.03.002
2
Кольцо
57
320-4605014
1
Ось
220-4605041
1
Палец Ø19
58
А61.03.001-02
1
Палец Ø22
А61.03.001-01
1
Палец Ø25
59
A61.05.100
1
Чека
60
70-3003032
2
Гайка М18х1,5-61-1.6.019
61
320-4605011-Б-01
1
Рычаг
63
Ц50х120.010
2
Гидроцилиндр
64
320-4605021-Б
2
Стяжка
65
320-4605044
2
Контргайка
67
220-4605103
8
Серьга
68
220-4605101
2
Винт
69
220-4605102
2
Стяжка
70
М14-6Н.6.019 ГОСТ 5916-70
2
Гайка
71
220-4605101-01
2
Винт
72
2М10-6gх45.88.35.019 ГОСТ 7796-70
8
Болт
73
М10-6Н.6.019 ГОСТ 5915-70
8
Гайка
74
2х20.019 ГОСТ 397-79
8
Шплинт
75
320-4605115
1
Поперечина
76
320-4605113
1
Шкворень
77
320-4605111
1
Вилка
78
A61.07.001
3
Шплинт
* Для тракторов «БЕЛАРУС - 310Р/320Р»
143
Рис.46.3. Механизм передней навески 220-4606020-А/-01/-02
144
Группа 46. Гидросистема
Подгруппа 4605. Механизм передней навески
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
46.3
220-4606020-А/-01/-02
1
Навеска передняя
220-4605020
2
Раскос (15, 39-43, 64-67)
320-4605040
1
Тяга (51-55, 57, 58); палец Ø19
320-4605040-01
1
Тяга (51-55, 57, 58); палец Ø22
320-4605040-05
1
Тяга (51-55, 57, 58); палец Ø25
220-4606090
2
Тяга (2-5, 8, 9, 10);
шарнир: b=35мм, d=22,4мм
220-4606090-01
2
Тяга (2-5, 8, 9, 10);
шарнир: b=38мм, d=28,7мм
220-4606090-02
2
Тяга (2-5, 8, 9, 10);
шарнир: b=45мм, d=28,7мм
220-4605100
2
Стяжка (68-71)
1
220-4606045-А
1
Кронштейн
2
A61.05.100-03
2
Чека
3
220-4605092
2
Проушина
4
16 ОТ ОСТ 37.001.115-75
2
Шайба
5
М16-6H.04.019 ГОСТ 5916-73
2
Гайка
6
220-4605094
2
Болт
7
220-4605096
4
Шайба
70-4605411
2
Шарнир (b=35мм, d=Ø22,4мм)
8
А61.06.001-01
2
Шарнир (b=38мм, d=Ø28,7мм)
А61.06.001-02
2
Шарнир (b=45мм, d=Ø28,7мм)
9
220-4606091
2
Тяга
10
50-4605051
2
Шарнир
11
М20х1,5-6Н.6.019 ГОСТ 5915-70
2
Гайка
12
4х36.019 ГОСТ 397-79
6
Шплинт
13
082-4605016
4
Втулка
15
220-4605060
2
Вилка
16
М8-6gх16.88.35.019 ГОСТ 7796-70
1
Болт
17
8Т ОСТ 37.001.115-75
1
Шайба
18
Ш33-016
1
Пружина
19
М6-6gх14.88.35.019 ГОСТ 7798-70
1
Болт
20
70-4202431
1
Штифт 4х30.65Г
21
220-4605130
1
Кронштейн
22
220-4605026
1
Ось
23
220-4605017
1
Рычаг
24
220-4605140
1
Рукоятка
25
М10-6gх18.88.35.019 ГОСТ 7796-70
4
Болт
26
10 ОТ ОСТ 37.001.115-75
4
Шайба
27
082-4605019
2
Шайба
28
36-1310139
1
Шарик
29
320-4605152
1
Пружина
30
С 8.01.019 ГОСТ 11371-78
1
Шайба
31
3,2х18.019 ГОСТ 397-79
1
Шплинт
32
082-4605018
2
Втулка
33
220-4605013
1
Упор
34
С42 ГОСТ 13940-86
1
Кольцо
35
320-4605160
1
Кронштейн
36
320-4605153
1
Палец
37
320-4605151
1
Защелка
38
220-4605012
1
Вал
39
220-4605097
2
Шайба
40
220-4605023
2
Вкладыш
41
2.6х35 ГОСТ 3128-70
2
Штифт
42
220-4605021
2
Серьга
145
Рис.46.3. Механизм передней навески 220-4606020-А/-01/-02
146
Группа 46. Гидросистема
Подгруппа 4605. Механизм передней навески
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
46.3
43
220-4605024
2
Болт
44
A61.05.004
3
Кольцо
45
A61.05.005
3
Чека
46
1.3.Ц9.хр ГОСТ 19853-74
2
Масленка
47
220-4605011
1
Рычаг
48
082-4605122
2
Палец
49
082-4605017
2
Втулка
50
М16-6Н.6.019 ГОСТ 5915-70
2
Гайка
51
320-4605050-01
1
Винт
52
320-4605070
1
Труба
53
320-4605044
1
Контргайка
320-4605050
1
Винт с отверстием в шарнире Ø19,3мм
54
320-4605050-02
1
Винт с отверстием в шарнире Ø22,5мм
320-4605050-03
1
Винт с отверстием в шарнире Ø25,7мм
55
A61.03.002
2
Кольцо
56
220-4605014
1
Ось
220-4605041
1
Палец Ø19
57
А61.03.001-02
1
Палец Ø22
А61.03.001-01
1
Палец Ø25
58
A61.05.100
1
Чека
59
М16-6Н.6.019 ГОСТ 5916-70
2
Гайка
60
16 ОТ ОСТ 37.001.115-75
2
Шайба
61
220-4605011-01
1
Рычаг
62
220-4606049
2
Втулка
63
Ц40х100.010
2
Гидроцилиндр
64
220-4605022
2
Вал
65
082-4605080
2
Вилка
66
А61.01.014
2
Рукоятка
67
А61.01.016-Б
2
Ось
68
220-4606036
3
Палец
69
220-4605030
2
Кронштейн
70
220-4605103
4
Серьга
71
220-4605101
2
Винт
72
220-4605102
2
Стяжка
73
М14-6Н.04.019 ГОСТ 5916-70
2
Гайка
74
220-4605101-01
2
Винт
75
2М10-6gх45.88.35.019 ГОСТ 7796-70
4
Болт
76
М10-6Н.6.019 ГОСТ 5915-70
4
Гайка
77
2х20.019 ГОСТ 397-79
4
Шплинт
147
Рис.46.4. Гидросистема 320-4600010 (для тракторов «Беларус-310.3/320/320.3»)
148
Группа 46. Гидросистема
Подгруппа 4607. Гидроагрегаты и арматура
№
№ рис.
№ узла или детали
Кол-во
Наименование
поз.
46.4
320-4600010
1
Гидросистема
1
320-4600015
1
Гидросистема
4
220-4607010
1
Насос
5
225-4607030
1
Труба
6
220-4607050
1
Труба
7
320Р-4607120
1
Труба
10
321-4608110
1
Бак
12
952-3407100
2
Рукав высокого давления (L=750мм)
13
952-3407100-02
1
Рукав высокого давления (L=690мм)
14
952-3407100-12
1
Рукав высокого давления (L=485мм)
15
ПН036.83.010
1
Рукав высокого давления (L=410мм)
17
3057-4616330-А
2
Клапан запорного устройства Ø12
левый
23
082-4607118
3
Шайба
25
082-4607124
3
Гайка
26
320-4607171
2
Угольник ввертной
27
225-4607301
2
Переходник
29
225-4607302
1
Кронштейн
30
321-4607307
1
Шланг
31
50-4607039-А
2
Колпак
33
70-1405013
1
Шланг
34
40-3405061-А
1
Штуцер поворотный
35
40-3405062
1
Гайка
36
082-4607122
1
Переходник ввертной
37
321-4607308
1
Тройник ввертной
38
М6-6gх30.88.35.019 ГОСТ 7798-70
4
Болт
39
М6-6gх35.88.35.019 ГОСТ 7798-70
4
Болт
40
М10-6gх25.88.35.019 ГОСТ 7796-70
2
Болт
41
М12-6Н.6.019 ГОСТ 5915-70
1
Гайка
42
М16х1,5-6Н.04.019 ГОСТ 5916-70
2
Гайка
43
С 12.01.019 ГОСТ 6958-78
4
Шайба (наиб.кол-во)
44
6Т ОСТ 37.001.115-75
8
Шайба
45
10 ОТ ОСТ 37.001.115-75
2
Шайба
48
011-015-25-2-4 ГОСТ 18829-73/9833-73
4
Кольцо
49
013-017-25-1-4 ГОСТ 18829-73/9833-73
2
Кольцо
50
017-021-25-2-2 ГОСТ 18829-73/9833-73
3
Кольцо
52
"НОРМА" TORRO 16-25/9-C6W
4
Хомут
3057-4616350-А
2
Клапан запорного устройства Ø 12 правый
(приложить к трактору)
149

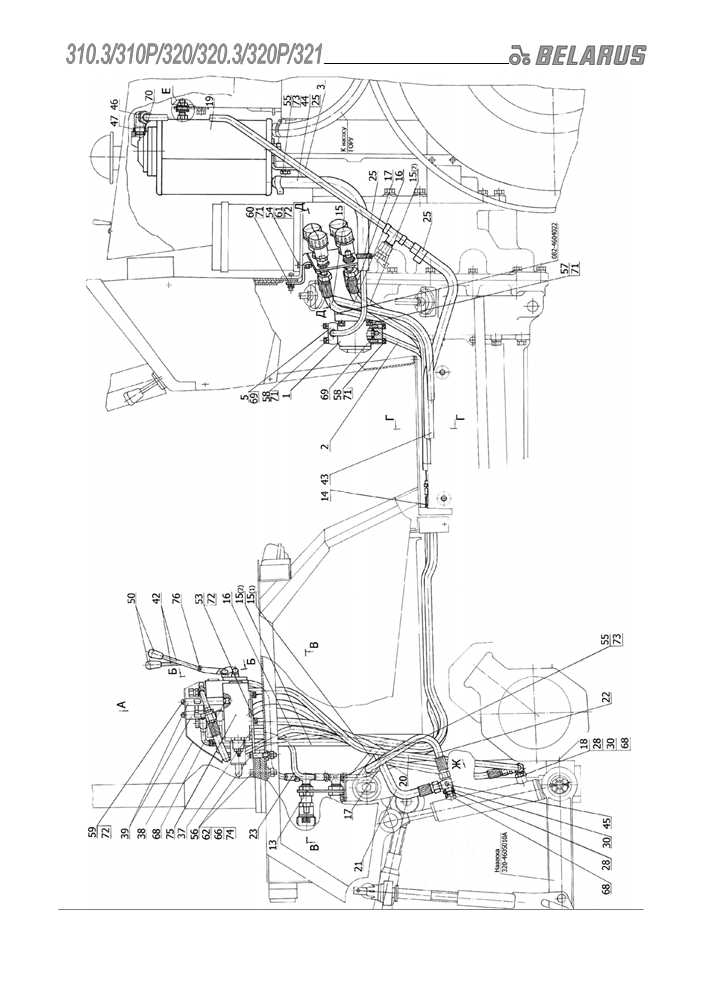

Рис.46.5а. Гидросистема 321-4600010 (для тракторов «Беларус-321»)
150
Рис.46.5б. Гидросистема 321-4600010 (для тракторов «Беларус-321»)
151
Группа 46. Гидросистема
Подгруппа 4607. Гидроагрегаты и арматура
№
№ рис.
№ узла или детали
Кол-во
Наименование
поз.
46.5а,
321-4600010
1
Гидросистема
46.5б
1
220-4607010
1
Насос
2
215-4607030-01
1
Труба
3
225-4607030
1
Труба
4
320-4607240
3
Клапан замедлительный
5
320Р-4607120
1
Труба
6
321-4607020
1
Труба
7
321-4607070
2
Труба
8
321-4607080
1
Труба
9
321-4607080-01
1
Труба
10
321-4607090
1
Труба
11
321-4607110
1
Труба
12
321-4607130
1
Труба
13
321-4607140
1
Кронштейн
14
321-4607150
1
Рукав составной
15
321-4607150-01
2
Рукав составной
16
321-4607150-02
1
Рукав составной
17
321-4607150-03
1
Рукав составной
18
321-4607215
1
Тройник ввертной
19
321-4608110
1
Бак
20
952-3407100
2
Рукав высокого давления ф8х1
армированный (L=750мм)
21
952-3407100-02
1
Рукав высокого давления ф8х1
армированный (L=690мм)
22
952-3407100-04
1
Рукав высокого давления ф8х1
армированный (L=590мм)
23
952-3407100-06
2
Рукав высокого давления ф8х1
армированный (L=390мм)
24
3057-4616330-А
6
Клапан запорного устройства Ø12
левый
25
ХС-21
6
Хомут
27
082-4607116
6
Палец
28
082-4607118
3
Шайба
29
082-4607122
1
Переходник ввертной
30
082-4607124
3
Гайка
31
215-4607013
1
Кронштейн
32
215-4607014-А
1
Кронштейн
33
220-4607017
1
Переходник ввертной
34
220-4607018-01
3
Кронштейн
35
225-4607301
4
Переходник
36
320-4607171
1
Угольник ввертной
37
321-4607016
1
Кронштейн
38
321-4607017
1
Кожух
39
321-4607018
2
Опора кожуха
40
321-4607019-А
2
Тройник ввертной
41
321-4607302
2
Корпус клапана запорного
устройства
42
321-4607303-Б
3
Рычаг
43
321-4607306-Б
1
Шланг
44
321-4607307
1
Шланг
45
321-4607308
1
Тройник ввертной
46
40-3405061-А
1
Штуцер поворотный
47
40-3405062
1
Гайка
48
50-4607039-А
6
Колпак
152
содержание .. 7 8 9 10 ..
