Бульдозеры HBXG SD7, SD7LGP. Руководство по эксплуатации - часть 9

9.7. Правила безопасности
9.7. I. Уровень масла и топлива двигателя должен находиться в нормальном диапазоне. При осмотре топливном системе или заправке топливом принимайте меры по пожаробезопасности.

9. 7. 2. Положение и ход рычагов управления должны быть ловкими и надежными. Натяжение гусениц должно быть подходящим.

9.7.3. В морозе при использовании антифриза обратите внимание на заражение.

9. 7. 4. Перед запуском двигателя все рычаги управления должны находиться в положение холостого хода или блокировки.

9.7.5. После запуска двигателя передвигайте рычаг переключения передач только тогда, когда температура вода достигает 55Х. , температура масла достигает 45^.

9. 7. 6. Во время работы в кабине нельзя закладывать никакой вещи во избежание авария.

9. 7.7. При перевозке грунта не поднимайте отвал слишком высоко. Подходящая высота отвала от грунта -400мм.

9. 7. 8. При работе и передвижении избегайте неправильной регулировки и крутого поворота.

9. 7. 9. При работе и передвижении обратите внимание на то, что нормально ли работают приборы.

9.7. 10. При работе по склонам обратите внимание на безопасность.

9.7. И. удаление неисправности под бульдозером обязательно проведена после останова двигателя. Отвал должен опускается на землю. Нельзя управлять отвалом состоянием блокировки реверсионного клапана.

9.7.12. Если оператор собирается отходить от бульдозера, необходимо опустить отвал и рыхлитель.

10. Техническое обслуживание
10. 1. Общее сведение

Хорошее техническое обслуживание не только обеспечивает безопасную работу, но и продолжает долговечность бульдозера. Поэтому перед работой и после работы следует выполнить осмотр и обслуживание по требованию.

Во время работы тоже следует быть внимательным на то, что нет ли повышенного шум, запаха и вибрации. Надо вовремя удалить неисправности для продолжения периода капитального ремонта.

10.2. Топливная система

10.2. 1. Выбрать топливо в соответствии с требованиями в отделе "В. 2 Топливо, масло и смазка". Тип и характеристики топлива приведены в государственном стандарте GB252 -87.

10.2.2. Резервуар топлива должен быть чистым.

10.2.3. После 7 - суточного осаждения налить новое топливо.

10. 2. 4. Лучше по окончании работы сразу налить топливо до полноты бака во избежание влаги.

10.2. 5. После заправки руки, топливный бак, наливную горловину и инструменты должны быть чистыми.

10.2.6. Заправка топливом проведена вдали от открытого огня.

10.2.7. Постоянно проверить уровень топлива и добавить по надобности.

10. 2. 8. Через каждые 100 моточасов очистить фильтрующую сетку в наливной горловине.

10.2.9. Постоянно очистить топливный фильтр. Промежуток между двумя очистками не должен превышать 200 моточасов. После удаления выпада сразу удалить воздух во избежание затруднения запуска и недостатка мощности. (Способ удаления воздуха приведен в Инструкции по эксплуатации двигателя)

10.3. Охлаждающая система

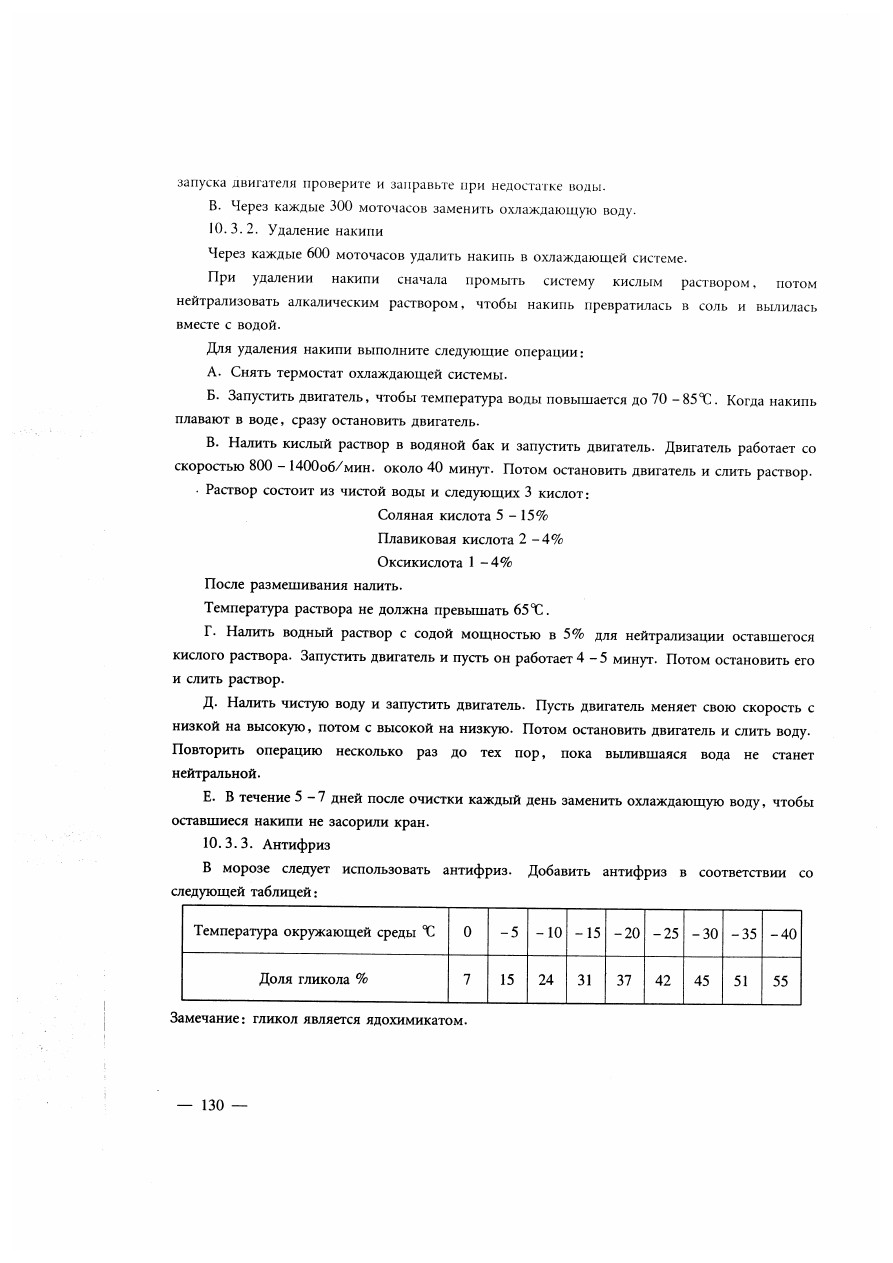

10.3.1. Охлаждающая вода

А. Используйте чистую и мягкую воду для охлаждения двигателя во избежание накипи.

Б. При заправке водой один раз не возможно налить до полноты системы. После

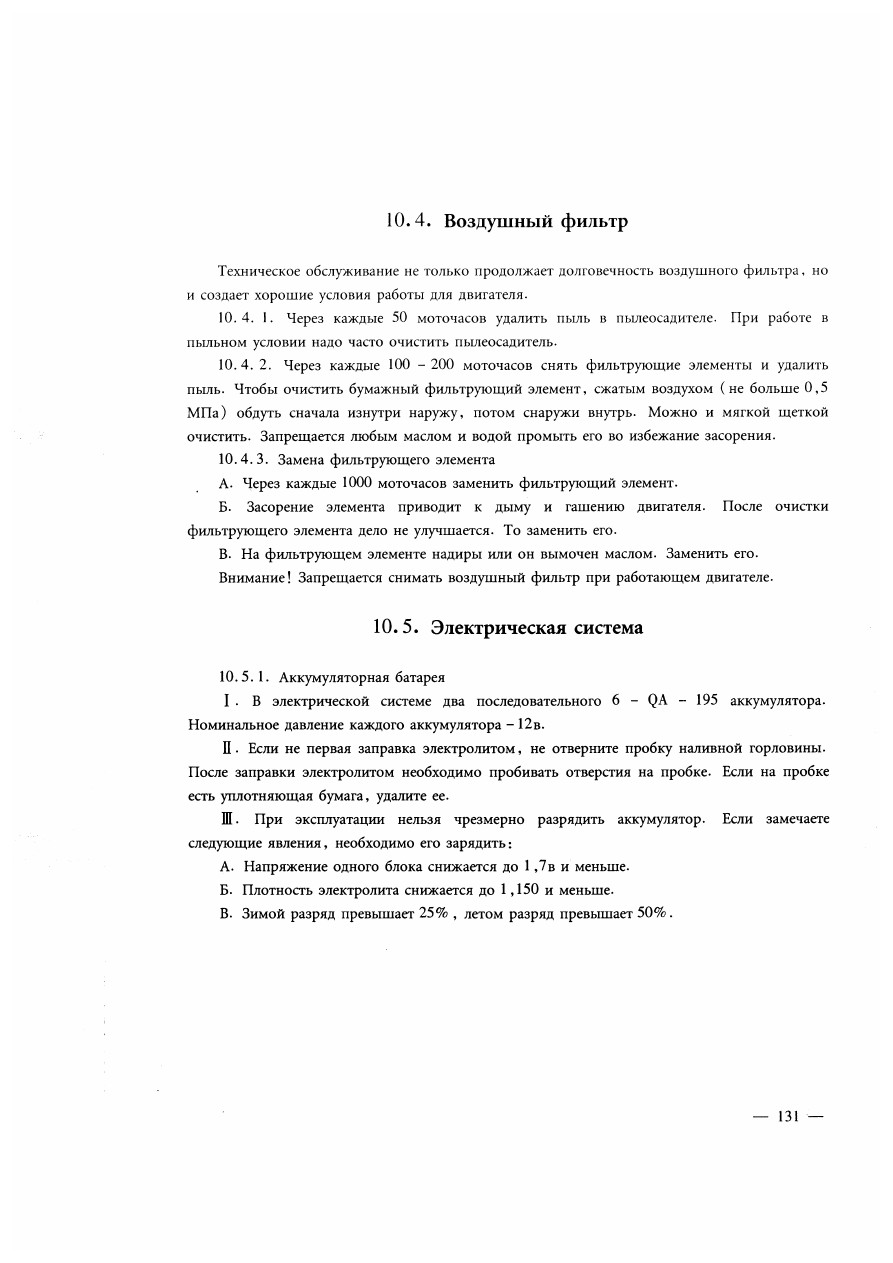

10.4. Воздушный фильтр

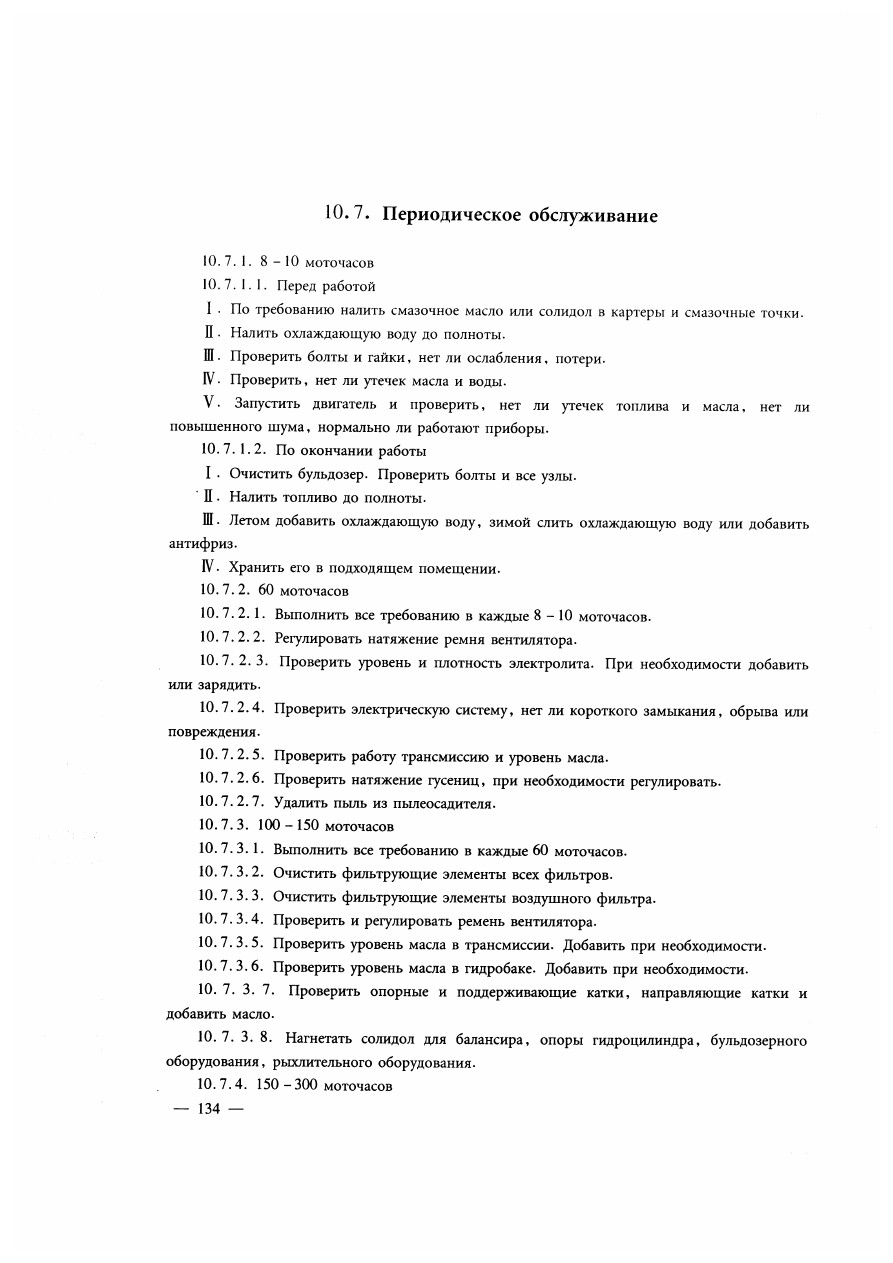

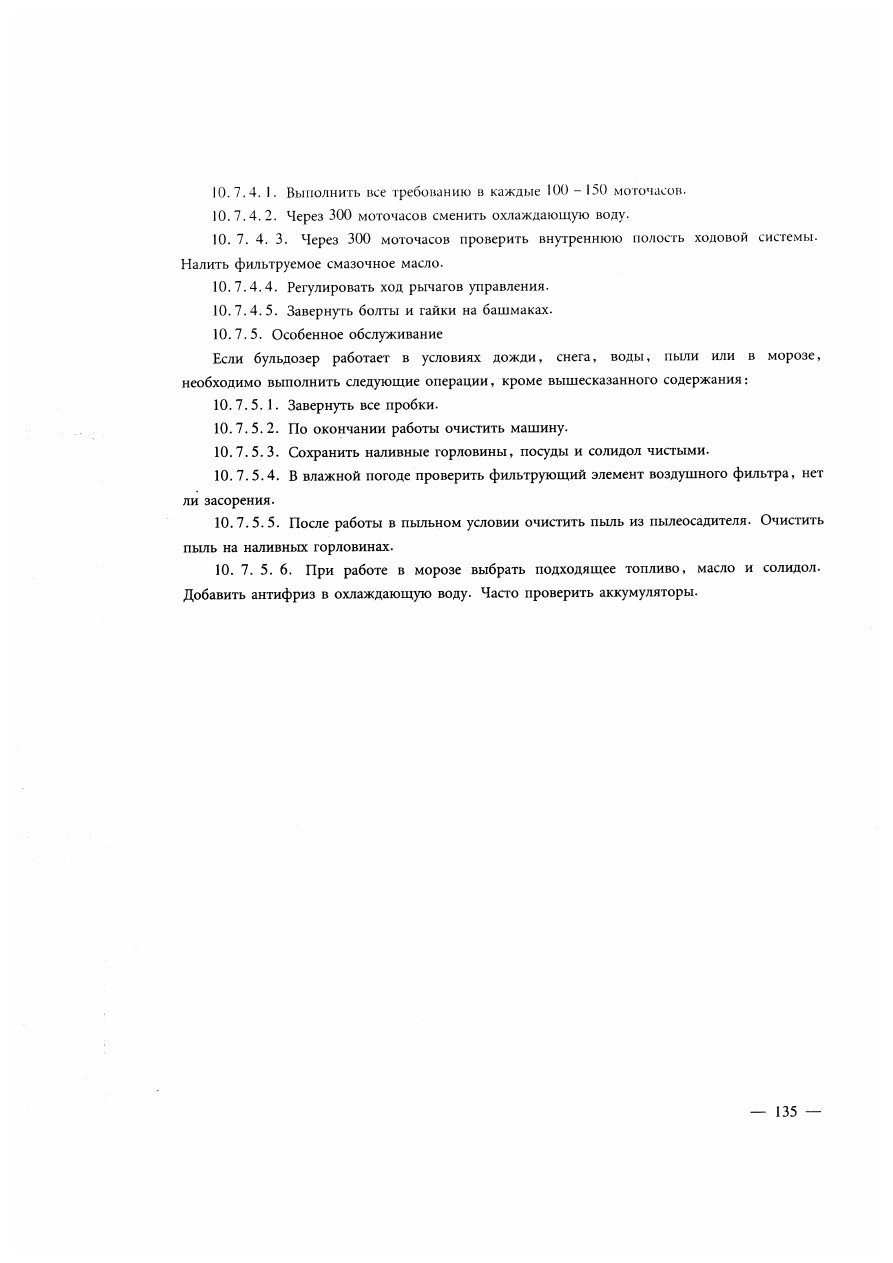

10.7. Периодическое обслуживание

11. Неисправности, возможные причины и способы их удаления

При возникновении неисправности необходимо непременно остановить машину. Найти причину и удалить ее. Работники обслуживания и оператора должны хорошо ознакомиться с конструкцией, принципами работы и способами регулирования бульдозера, чтобы анализировать и определить причину и узел неисправности.

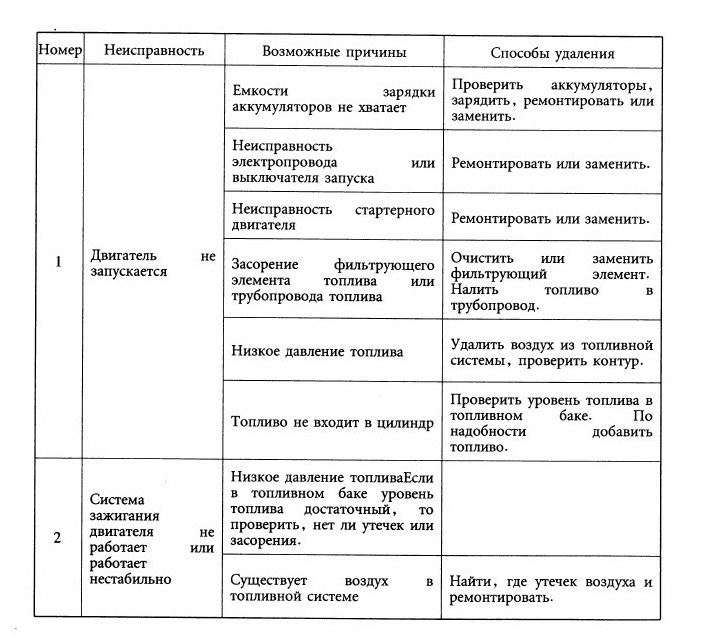

В следующей таблице приведены простые неисправности, возможные причины и способы их удаления.

Номер	Неисправность	Возможные причины	Способы удаления
		Емкости зарядки аккумуляторов не хватает	Проверить аккумуляторы, зарядить, ремонтировать или заменить.
		Неисправность электропровода или выключателя запуска	Ремонтировать или заменить.
		Неисправность стартерного двигателя	Ремонтировать или заменить.
1	Двигатель не запускается	Засорение фильтрующего элемента топлива или трубопровода топлива	Очистить или заменить фильтрующий элемент. Налить топливо в трубопровод.
		Низкое давление топлива	Удалить воздух из топливной системы, проверить контур.
		Топливо не входит в цилиндр	Проверить уровень топлива в топливном баке. По надобности добавить топливо.
2	Система зажигания двигателя не работает или	Низкое давление топливаЕсли в топливном баке уровень топлива достаточный, то проверить, нет ли утечек или засорения.
	работает нестабильно	Существует воздух в топливной системе	Найти, где утечек воздуха и ремонтировать.

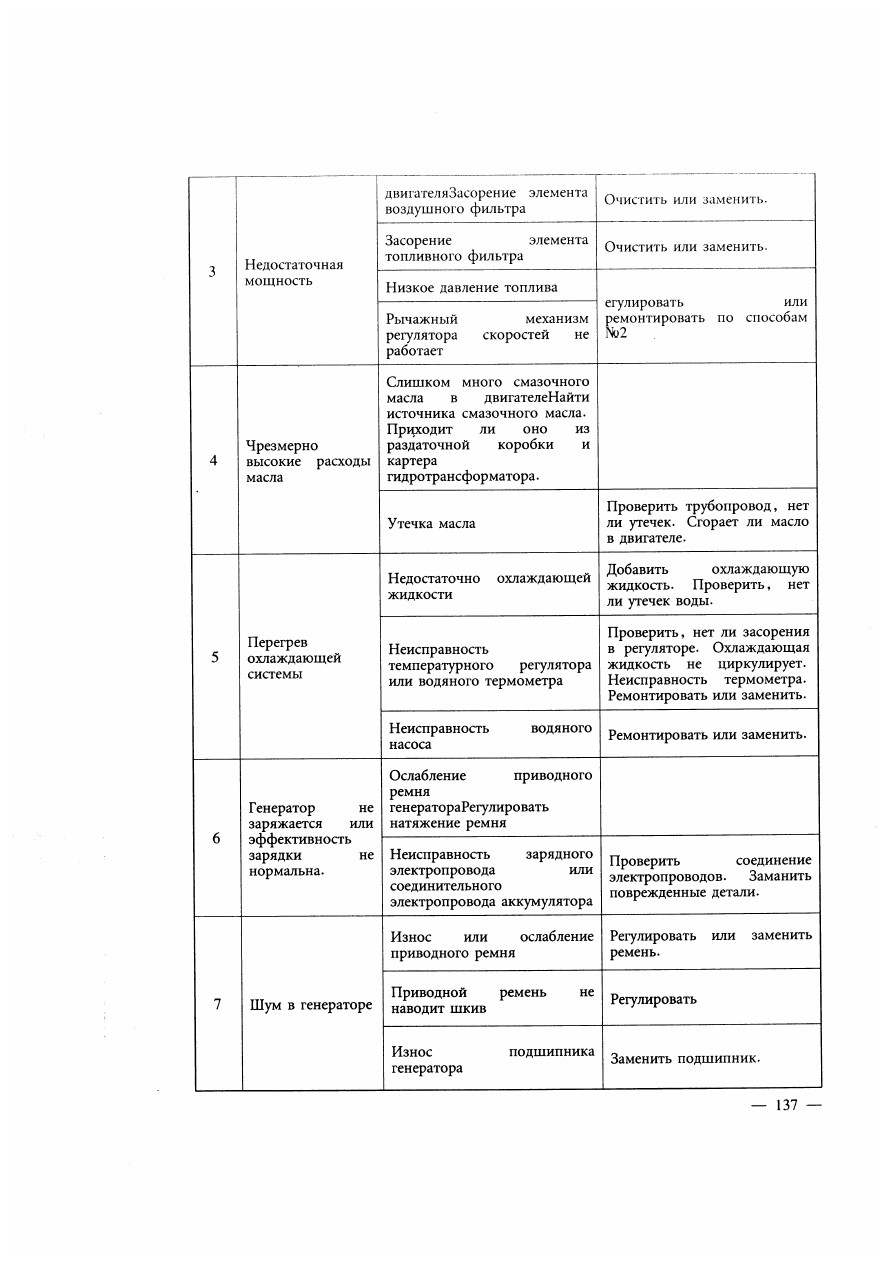

		двигагеляЗасорение элемента воздушного фильтра	Очистить или заменить.
3	Недостаточная	Засорение элемента топливного фильтра	Очистить или заменить.
3	мощность	Низкое давление топлива	егулировать или ремонтировать по способам
		Рычажный механизм регулятора скоростей не работает	егулировать или ремонтировать по способам
4	Чрезмерно высокие расходы масла	Слишком много смазочного масла в двигателеНайти источника смазочного масла. Приходит ли оно из раздаточной коробки и картера гидротрансфор матора.
		Утечка масла	Проверить трубопровод, нет ли утечек. Сгорает ли масло в двигателе.
		Недостаточно охлаждающей жидкости	Добавить охлаждающую жидкость. Проверить, нет ли утечек воды.
5	Перегрев охлаждающей системы	Неисправность температурного регулятора или водяного термометра	Проверить, нет ли засорения в регуляторе. Охлаждающая жидкость не циркулирует. Неисправность термометра. Ремонтировать или заменить.
		Неисправность водяного насоса	Ремонтировать или заменить.
	Генератор не заряжается или эффективность зарядки не нормальна.	Ослабление приводного ремня генератораРегулировать натяжение ремня
0		Неисправность зарядного электропровода или соединительного электропровода аккумулятора	Проверить соединение электропроводов. Заманить поврежденные детали.
		Износ или ослабление приводного ремня	Регулировать или заменить ремень.
7	Шум в генераторе	Приводной ремень не наводит шкив	Регулировать
		Износ подшипника генератора	Заменить подшипник.

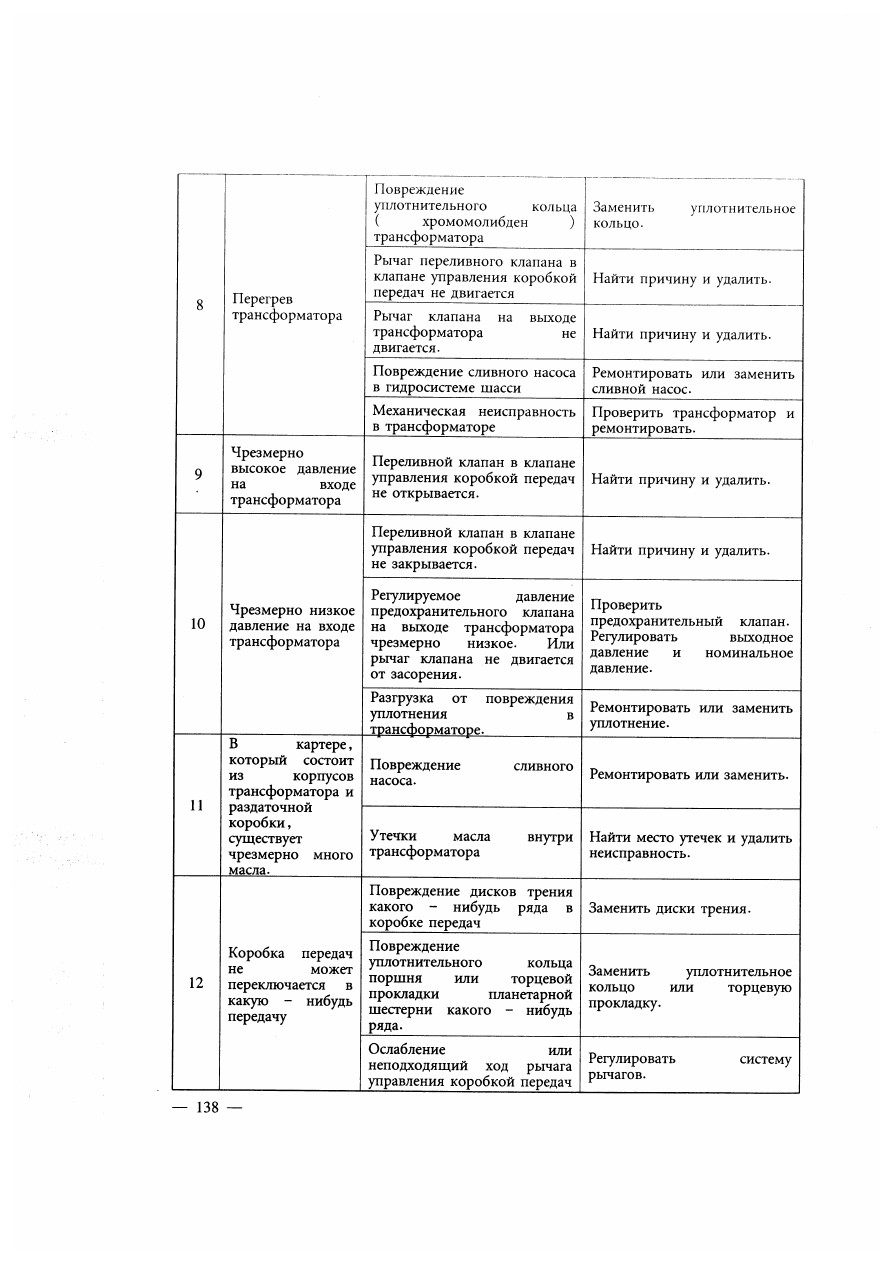

		Повреждение уплотнительного кольца ( хромомолибден ) трансформатора	Заменить уплотнительное кольцо.
8	Перегрев трансформатора	Рычаг переливного клапана в клапане управления коробкой передач не двигается	Найти причину и удалить.
8	Перегрев трансформатора	Рычаг клапана на выходе трансформатора не двигается.	Найти причину и удалить.
		Повреждение сливного насоса в гидросистеме шасси	Ремонтировать или заменить сливной насос.
		Механическая неисправность в трансформаторе	Проверить трансформатор и ремонтировать.
9	Чрезмерно высокое давление на входе трансформатора	Переливной клапан в клапане управления коробкой передач не открывается.	Найти причину и удалить.
		Переливной клапан в клапане управления коробкой передач не закрывается.	Найти причину и удалить.
10	Чрезмерно низкое давление на входе трансформатора	Регулируемое давление предохранительного клапана на выходе трансформатора чрезмерно низкое. Или рычаг клапана не двигается от засорения.	Проверить предохранительный клапан. Регулировать выходное давление и номинальное давление.
		Разгрузка от повреждения уплотнения в трансформаторе.	Ремонтировать или заменить уплотнение.
11	В картере, который состоит из корпусов трансформатора и раздаточной коробки, существует чрезмерно много масла.	Повреждение сливного насоса.	Ремонтировать или заменить.
11		Утечки масла внутри трансформатора	Найти место утечек и удалить неисправность.
		Повреждение дисков трения какого - нибудь ряда в коробке передач	Заменить диски трения.
12	Коробка передач не может переключается в какую - нибудь передачу	Повреждение уплотнительного кольца поршня или торцевой прокладки планетарной шестерни какого - нибудь ряда.	Заменить уплотнительное кольцо или торцевую прокладку.
		Ослабление или неподходящий ход рычага управления коробкой передач	Регулировать систему рычагов.

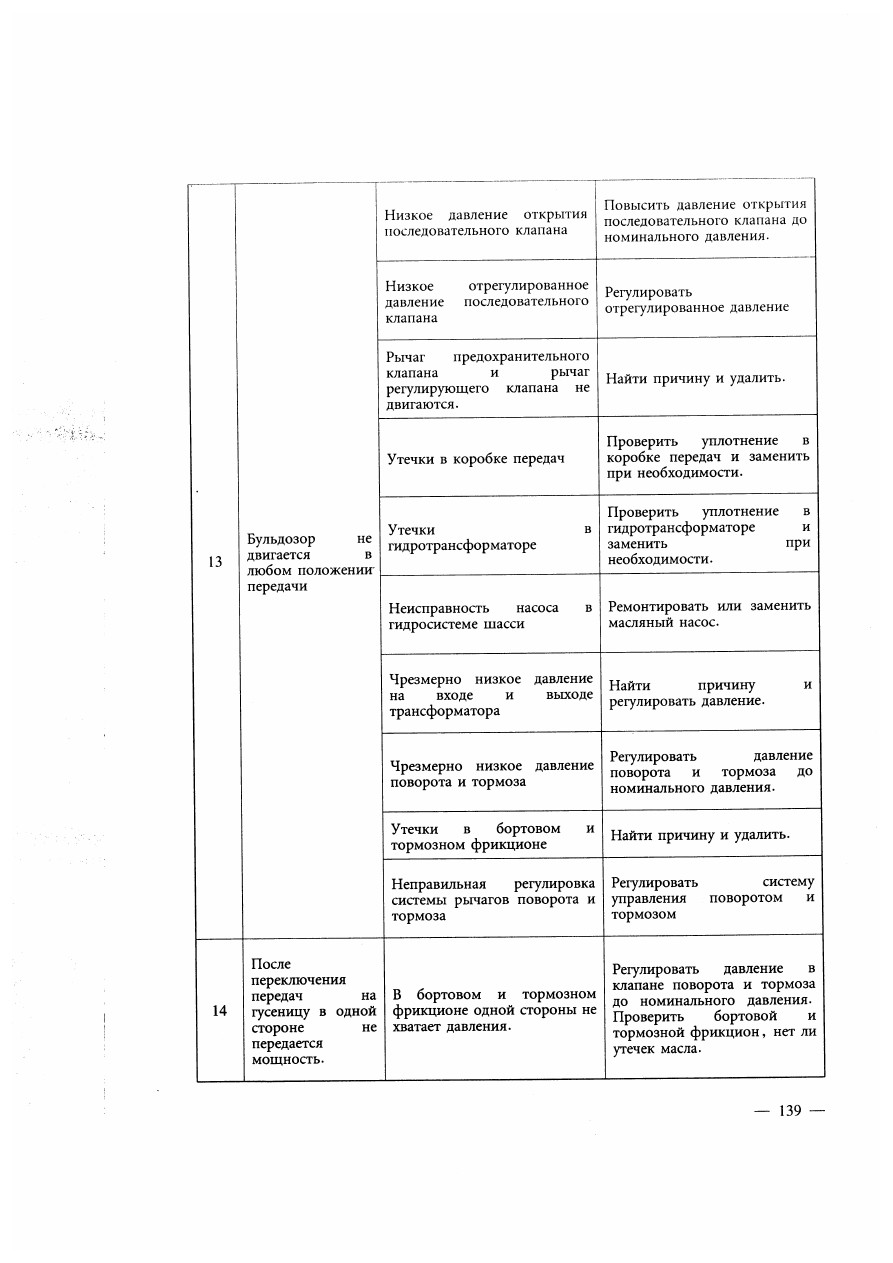

13	Бульдозор не двигается в любом положении передачи	Низкое давление открытия последовательного клапана	Повысить давление открытия последовательного клапана до номинального давления.
		Низкое отрегулированное давление последовательного клапана	Регулировать отрегулированное давление
		Рычаг предохранительного клапана и рычаг регулирующего клапана не двигаются.	Найти причину и удалить.
		Утечки в коробке передач	Проверить уплотнение в коробке передач и заменить при необходимости.
		Утечки в гидротрансформаторе	Проверить уплотнение в гидротрансформаторе и заменить при необходимости.
		Неисправность насоса в гидросистеме шасси	Ремонтировать или заменить масляный насос.
		Чрезмерно низкое давление на входе и выходе трансформатора	Найти причину и регулировать давление.
		Чрезмерно низкое давление поворота и тормоза	Регулировать давление поворота и тормоза до номинального давления.
		Утечки в бортовом и тормозном фрикционе	Найти причину и удалить.
		Неправильная регулировка системы рычагов поворота и тормоза	Регулировать систему управления поворотом и тормозом
14	После переключения передач на гусеницу в одной стороне не передается мощность.	В бортовом и тормозном фрикционе одной стороны не хватает давления.	Регулировать давление в клапане поворота и тормоза до номинального давления. Проверить бортовой и тормозной фрикцион, нет ли утечек масла.

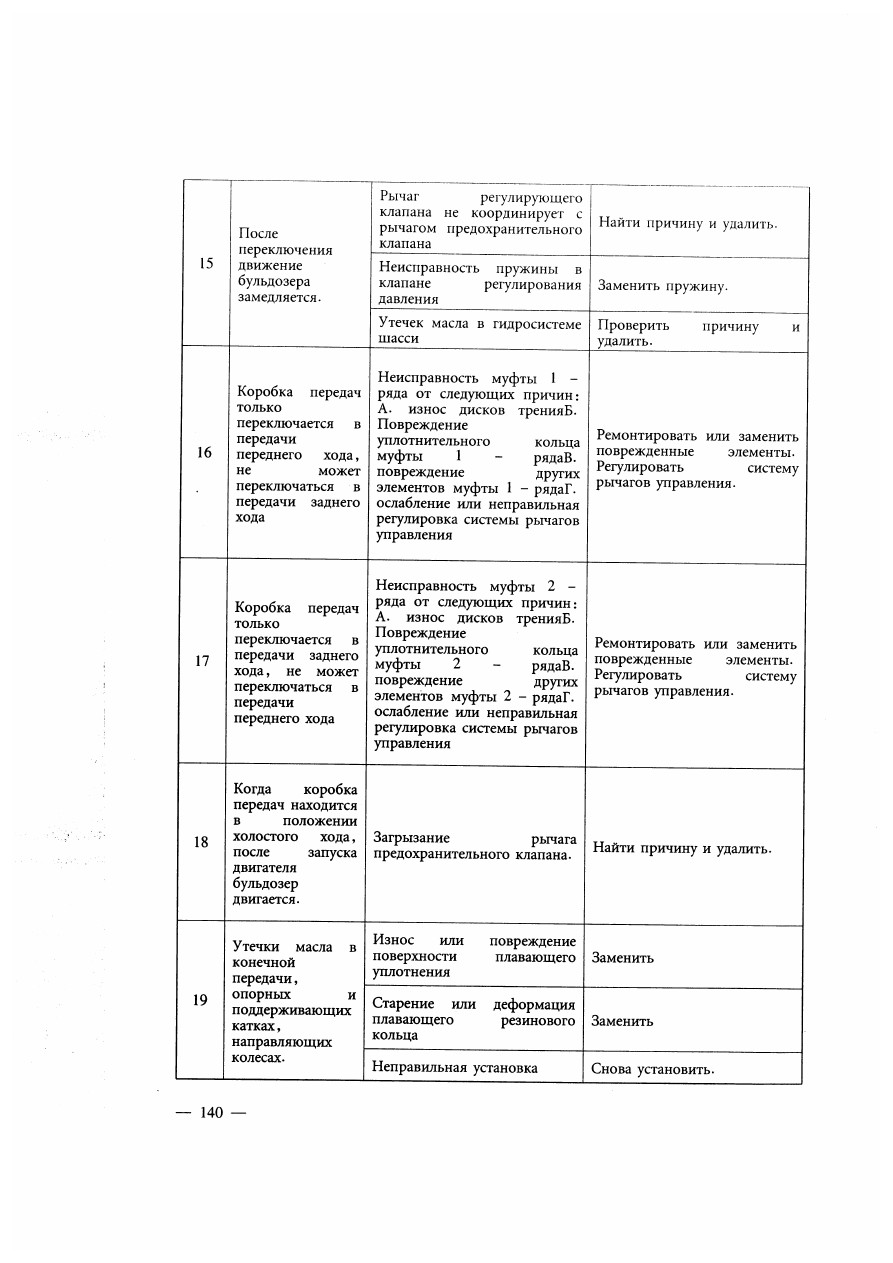

	После переключения движение бульдозера замедляется.	Рычаг регулирующего клапана не координирует с рычагом предохранительного клапана	Найти причину и удалить.
15	После переключения движение бульдозера замедляется.	Неисправность пружины в клапане регулирования давления	Заменить пружину.
		Утечек масла в гидросистеме шасси	Проверить причину и удалить.
16	Коробка передач только переключается в передачи переднего хода, не может переключаться в передачи заднего хода	Неисправность муфты 1 - ряда от следующих причин: А. износ дисков тренияБ. Повреждение уплотнительного кольца муфты 1 - рядаВ. повреждение других элементов муфты 1 - рядаГ. ослабление или неправильная регулировка системы рычагов управления	Ремонтировать или заменить поврежденные элементы. Регулировать систему рычагов управления.
17	Коробка передач только переключается в передачи заднего хода, не может переключаться в передачи переднего хода	Неисправность муфты 2 - ряда от следующих причин: А. износ дисков тренияБ. Повреждение уплотнительного кольца муфты 2 - рядаВ. повреждение других элементов муфты 2 - рядаГ. ослабление или неправильная регулировка системы рычагов управления	Ремонтировать или заменить поврежденные элементы. Регулировать систему рычагов управления.
18	Когда коробка передач находится в положении холостого хода, после запуска двигателя бульдозер двигается.	Загрызай ие рычага предохранительного клапана.	Найти причину и удалить.
	Утечки масла в конечной передачи, опорных и поддерживающих катках, направляющих колесах.	Износ или повреждение поверхности плавающего уплотнения	Заменить
19		Старение или деформация плавающего резинового кольца	Заменить
		Неправильная установка	Снова установить.

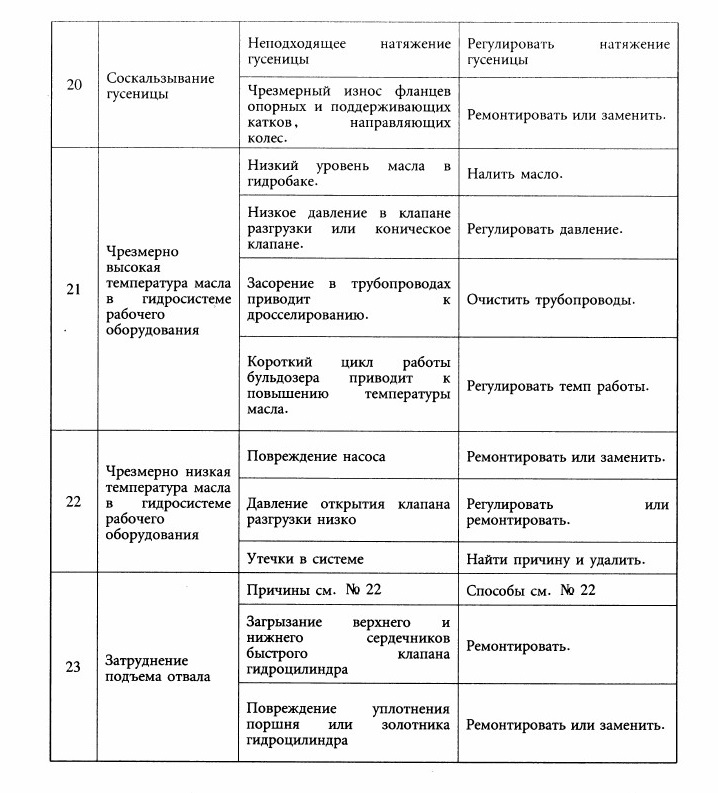

	Соскальзывание гусеницы	Неподходящее натяжение гусеницы	Регулировать натяжение гусеницы
20	Соскальзывание гусеницы	Чрезмерный износ фланцев опорных и поддерживающих катков, направляющих колес.	Ремонтировать или заменить.
		Низкий уровень масла в гидробаке.	Налить масло.
	Чрезмерно	Низкое давление в клапане разгрузки или коническое клапане.	Регулировать давление.
21	высокая температура масла в гидросистеме рабочего оборудования	Засорение в трубопроводах приводит к дросселированию.	Очистить трубопроводы.
		Короткий цикл работы бульдозера приводит к повышению температуры масла.	Регулировать темп работы.
	Чрезмерно низкая	Повреждение насоса	Ремонтировать или заменить.
22	температура масла в гидросистеме рабочего оборудования	Давление открытия клапана разгрузки низко	Регулировать или ремонтировать.
	температура масла в гидросистеме рабочего оборудования	Утечки в системе	Найти причину и удалить.
		Причины см. No 22	Способы см. No 22
23	Затруднение подъема отвала	Загрызай ие верхнего и нижнего сердечников быстрого клапана гидроцилиндра	Ремонтировать.
		Повреждение уплотнения поршня или золотника гидроцилиндра	Ремонтировать или заменить.
