Таблица 2.4 - Трансмиссия, ходовая часть, гидросистема, электросистема (продолжение)

№



Наименование



Fermer  FT-15DEK



Тип Н120

12

Рекомендуемое давление в шинах при пахоте и
других работах на почве, МПа (кг/см

2

):

передние

задние

0,14

…0,18 (1,4...1,8)

0,10...0,15 (1,0...1,5)

13

Вал отбора мощности (ВОМ)

есть

14

Система электропроводки

Однопроводная,  отрицательный  полюс
АКБ соединен с «массой»

15

Напряжение бортовой электросети, В

12

16

Генератор  переменного  тока  со  встроенным
регулятором  и  выпрямителем  (напряжение,  В  /
мощность, Вт)

14 / 150

17

Емкость аккумулятора, Ач

60

18

Мощность электростартера, кВт

2,2





Таблица 2.5 - Заправочные емкости, норма заправки, л

Наименование

системы, агрегата,

узла

Рекомендованный заправочный материал

Fermer  FT-15DEK

Тип Н120

Топливный бак

Дизельное топливо марки ДЛ или ДЗ

6

Система
охлаждения

Тосол-40 или Тосол-65 ГОСТ 28084-89

3

Система

смазки

двигателя





Моторные  масла  для  дизельных  двигателей:  по
классификации стран СНГ (по классификации SAE )



зимнее: М-8Г2, М-8Г2К (SAE 10W, SAE 15W)



летнее: М-10Г2, М-10Г2К (SAE 30, SAE 40)



всесезонное: SAE 5W-30, SAE 10W-30, SAE 10W-40

5

Масляная

ванна

воздушного фильтра

0,3

Картер трансмиссии

Всесезонные универсальные масла класса API-GL5 с
фрикционными  модификаторами,  предназначенные
для тракторов и сельскохозяйственной техники: Silver
SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90

2,5



В комплект поставки мини-тракторов Fermer FT-15DEK входят:

1.

Мини-трактор в сборе.

2.

Комплект ЗИП.

3.

Руководство по эксплуатации и техобслуживанию.

4.

Активная почвофреза 1370мм.

5.

Плуг.



10



ГЛАВА III: УСТРОЙСТВО

3.

1 Внешний вид и общее устройство

Колесные  мини-тракторы  Fermer  FT-15DEK  относятся  к  тяговому  классу  0,5  кН.  Они  имеют
классическую  компоновку:  переднее  расположение  двигателя,  передние  рулевые  колеса,  задние
колеса  большого  диаметр.  Мини-тракторы  обладают  высокой  маневренностью,  обеспечивают
высокую  производительность  и  комфорт  для  оператора.  кулиса  переключения  передач
расположена под мягким, удобным сиденьем.



3.2

Рабочее место водителя

Рабочее  место  водителя  мини-тракторов  Fermer  FT-15DEK  спроектировано  в  соответствии  с
современными  требованиями  безопасности,  эргономики  и  гигиены  труда.  Расположение  и
конфигурация органов управления предоставляет свободный доступ к ним и исключает случайное
переключение  режимов  даже  при  сильной  вибрации  и  тряске  в  процессе  работы.  Рабочее  место
водителя  надежно  защищено  от  попадания  грязи  и  посторонних  предметов:  спереди  и  сзади  -
ограждениями,  слева  и  справа  -  кожухами  задних  колес,  снизу  -  сплошным  поликом  и  защитным
кожухом.

Расположение  и  назначение  органов  управления  мини-тракторов  Fermer  FT-15DEK  указано  на
рисунках 3.1 и 3.2.

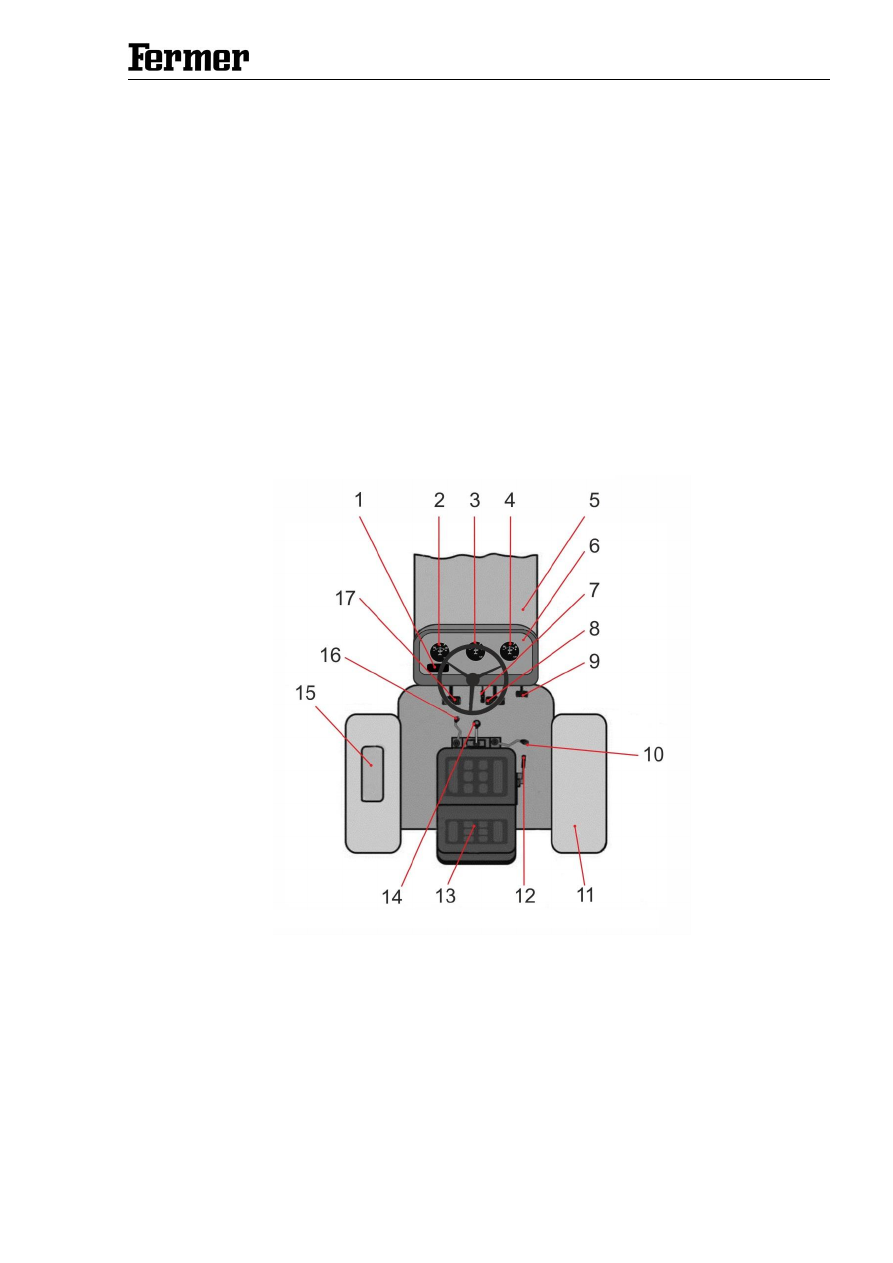

Рисунок 3.1. Схема расположения органов управления мини-трактора Fermer FT-15DEK

1

.

Вольтметр;

10.

Рычаг разблокировки правой полуоси;

2

.

Амперметр;

11.

Крыло заднего правого колеса;

3

.

Указатель температуры двигателя;

12.

Рычаг управления распределителем

4

.

Указатель давления масла;



гидронасоса;

5

.

Капот;

13.

Сидение водителя;

6

.

Панель приборов;

14.

Рычаг КПП;

7

.

Рычаг управления подачей топлива

15.

Ящик для инструментов;



(«ручной газ»);

16.

Рычаг переключения режима передач

8

.

Педаль тормозов задних колес;



(повышенный/пониженный ряд)

9

.

Педаль управления подачей топлива;

17.

Педаль сцепления;



(«газ»);







11



3.3

Двигатель

Мини-тракторы    Fermer  FT-15DEK  оснащены  надежным  4-тактным  дизельным  двигателем  без
турбонаддува,  с  непосредственным  впрыском  топлива,  рядным  вертикальным  расположением
цилиндров,  системой  жидкостного  охлаждения.  Технические  характеристики  двигателя  и  его
систем указаны в таблицах 2.3 и 2.5. данного руководства.

Основные конструктивные элементы двигателя и его систем показаны на рисунках 3.2. и 3.3.

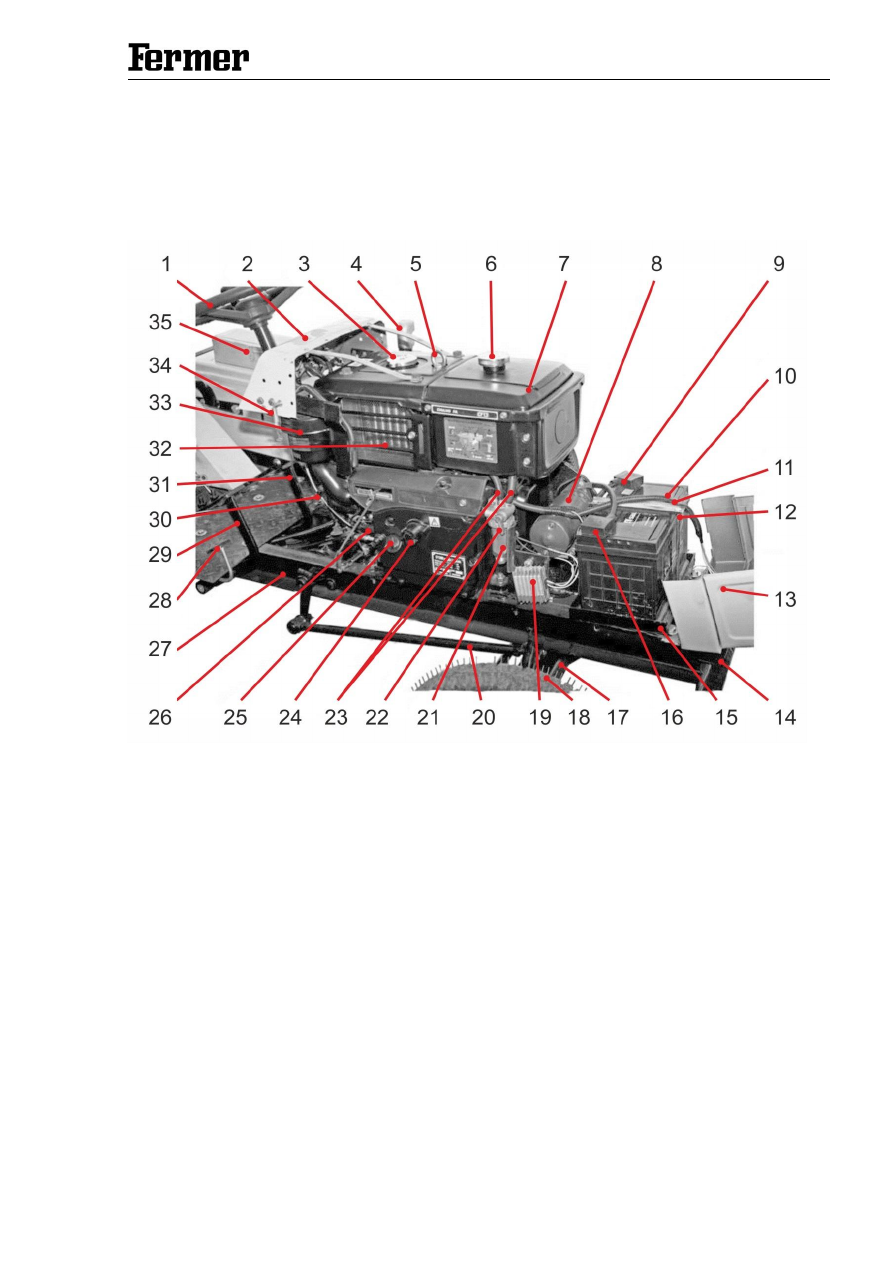

Рисунок 3.2. Двигатель, вид справа

1.

Колесо рулевое

20.

Тяга продольная рулевая.

2.

Панель приборов.

21.

Корпус топливного отстойника.

3.

Крышка радиатора системы охлаждения.

22.

Кран топливный.

4.

Отвод выхлопной трубы.

23.

Топливопроводы.

5.

Рым-болт для подъема двигателя.

24.

Разъем рукоятки ручного стартера.

6.

Крышка топливного бака.

25.

Пробка-щуп горловины для заливки

7.

Бак топливный.



масла в картер двигателя.

8.

Электростартер.

26.

Топливный насос высокого давления (ТНВД).

9.

«+»-клемма аккумуляторной батареи.

27.

Рама основная силовая.

10.

Аккумуляторная батарея (АКБ).

28.

Педаль управления подачей топлива

11.

Кабель электрооборудования.



(«педаль газа»).

12.

Шпилька крепления АКБ на рамке.

29.

Педаль тормоза задних колес.

13.

Капот двигателя.

30.

Рычаг декомпрессора.

14.

Бампер передний.

31.

Педаль сцепления.

15.

Рамка крепления АКБ.

32.

Радиатор системы охлаждения.

16.

«-»-клемма аккумуляторной батареи.

33.

Фильтр воздушный.

17.

Ось передняя.

34.

Замок фиксации капота.

18.

Колесо правое переднее.

35.

ящик для инструментов.



19.

Коммутатор







12



ПРИМЕЧАНИЕ!

Внешний  вид  и  расположение  составных  частей  мини-трактора  могут  незначительно
отличаться от показанных на рисунке 3.2.

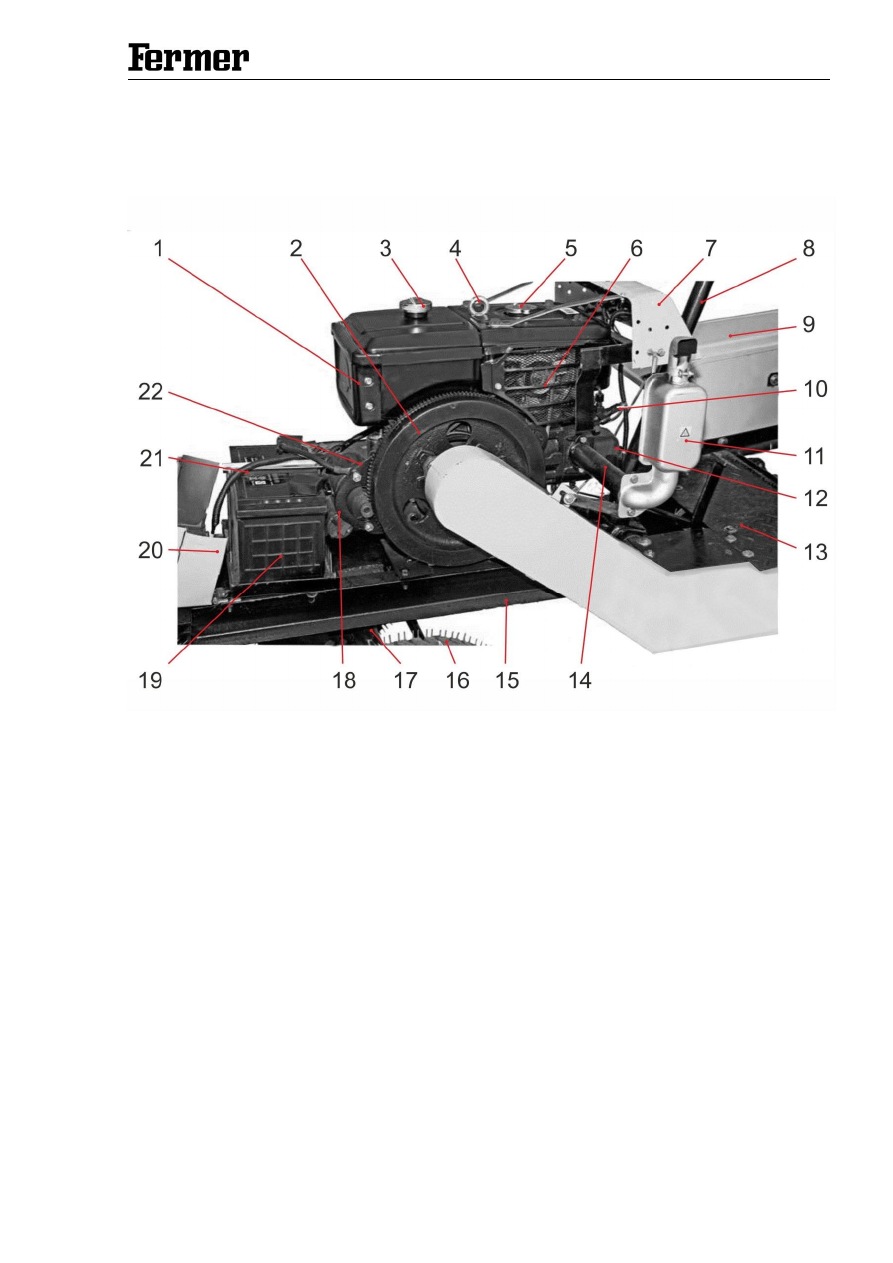

Рисунок 3.3. Двигатель, вид слева

1. Бак топливный.

14.

Патрубок глушителя.

2. Маховик с зубчатым венцом.

15.

Рама основная силовая.

3. Крышка топливного бака.

16  Колесо левое переднее.

4. Рым-болт для подъема двигателя.

.17.

Ось передняя.

5. Крышка

радиатора  системы  водяного

охлаждения.

18.  Катушка электростартера втяжная.

6. Электрогенератор.

19.

Аккумуляторная батарея.

7. Панель приборов.

20  Капот двигателя.

8. Стойка рулевого колеса.

21.  Кабель электрооборудования.

9. Крыло заднего правого колеса.

22.  Электростартер.

10. Форсунка топливная.





11. Глушитель.





12. Крышка клапанной коробки.





13. Полик рабочего места водителя.







ПРИМЕЧАНИЕ!

Внешний  вид  и  расположение  составных  частей  мини-трактора  могут  незначительно
отличаться от показанных на рисунке 3.3.
