Трактора серии MF 600. Руководство - часть 43

Усовершенствованные тракторы серии MF 600






179

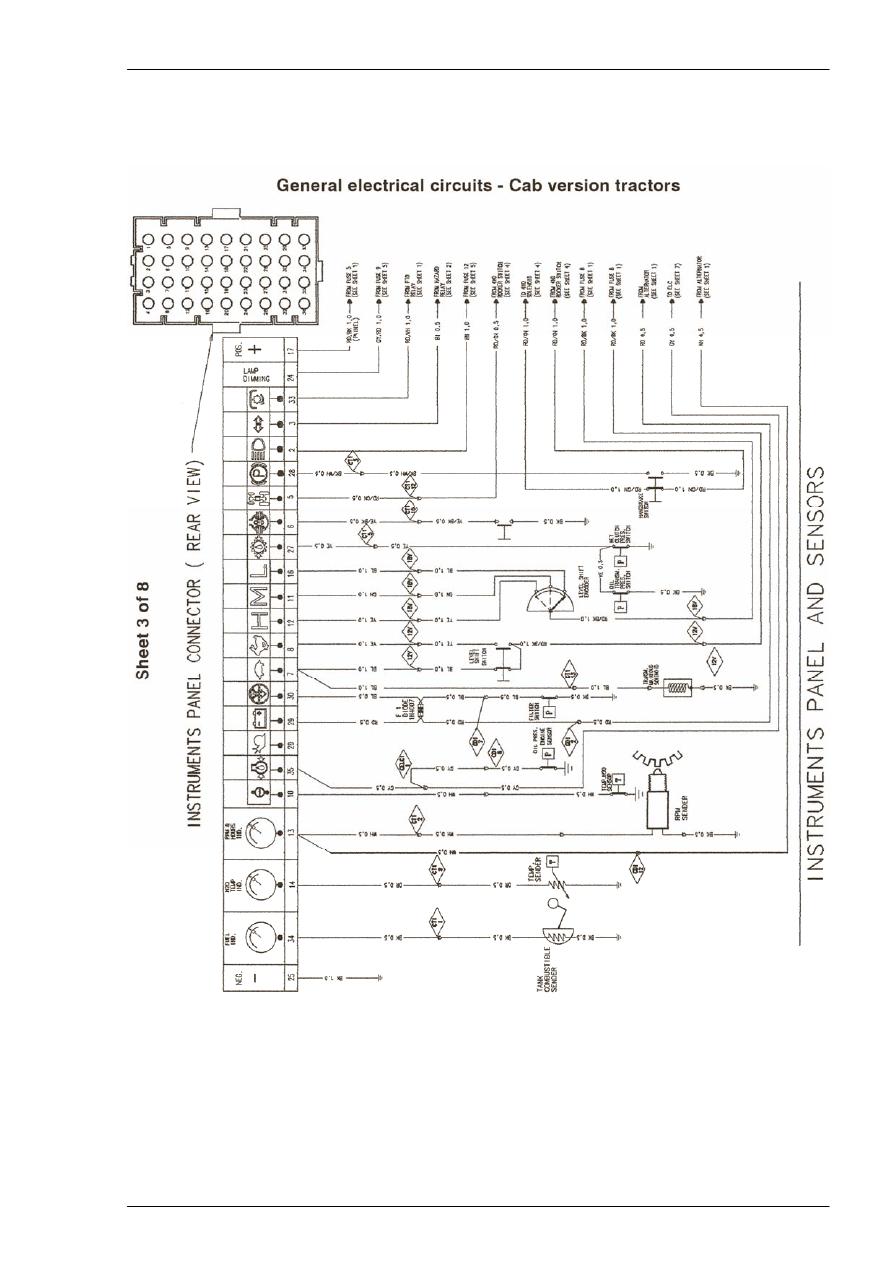

Основные электрические цепи – тракторы с кабиной


Лист 3 из 8






Усовершенствованные тракторы серии MF 600






180

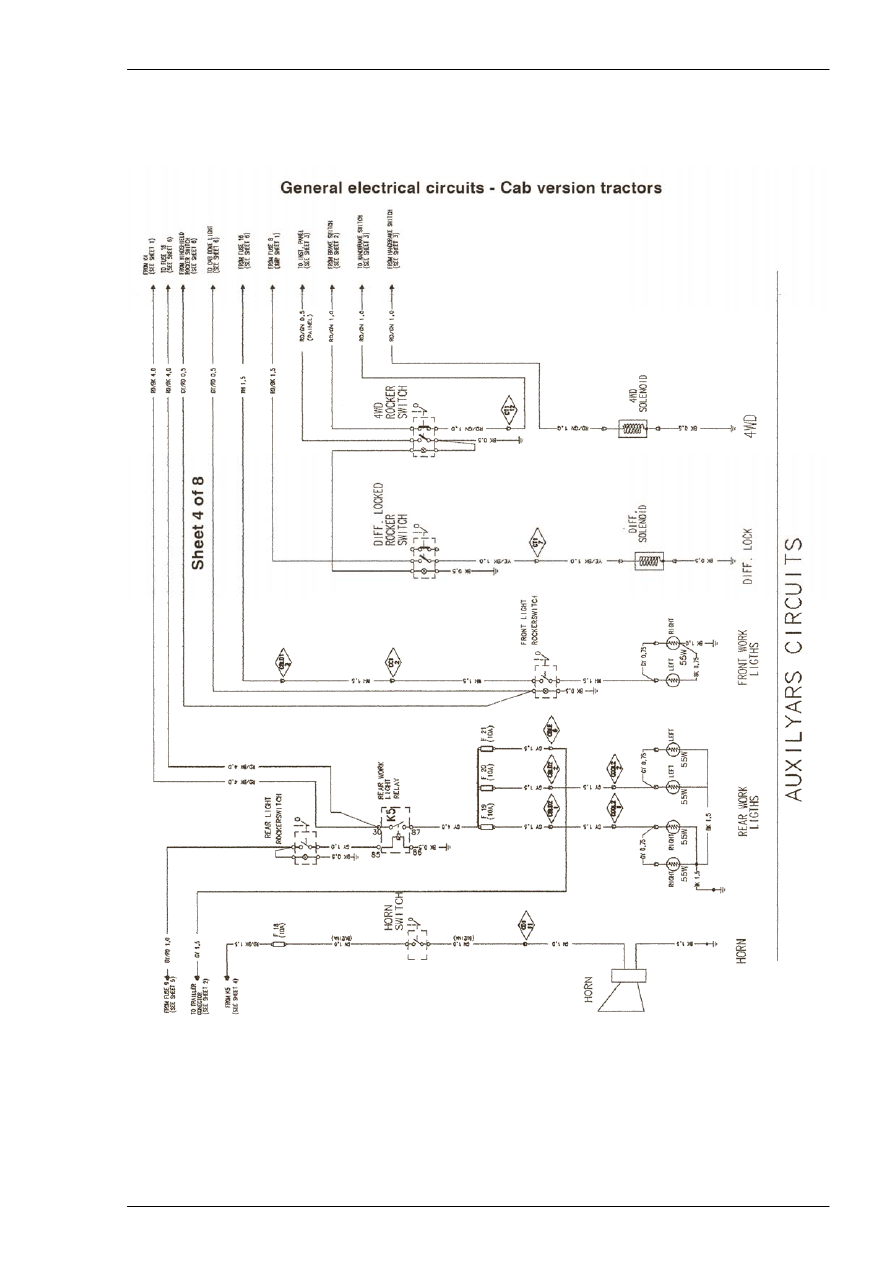

Основные электрические цепи – тракторы с кабиной


Лист 4 из 8







Усовершенствованные тракторы серии MF 600






181

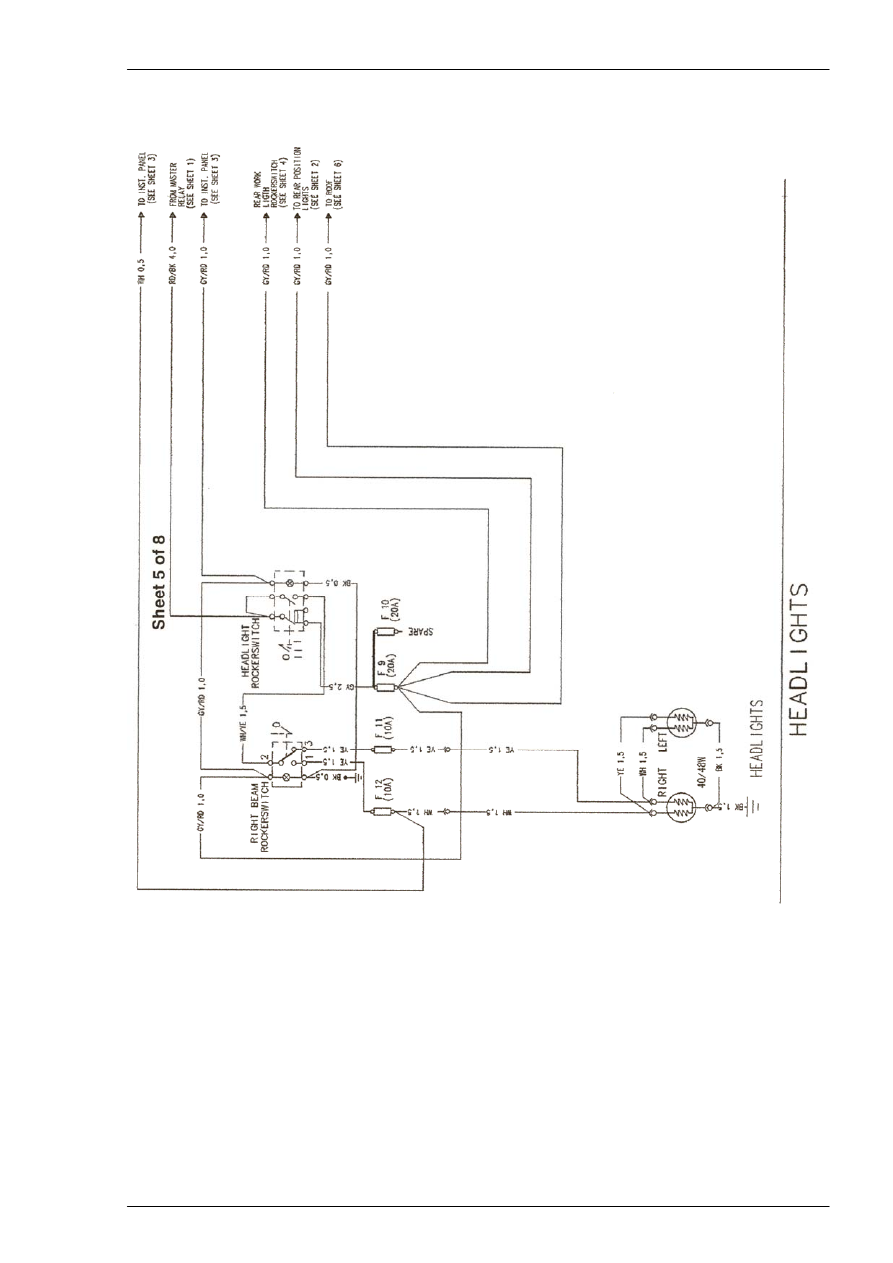

Основные электрические цепи – тракторы с кабиной


Лист 5 из 8





Усовершенствованные тракторы серии MF 600






182

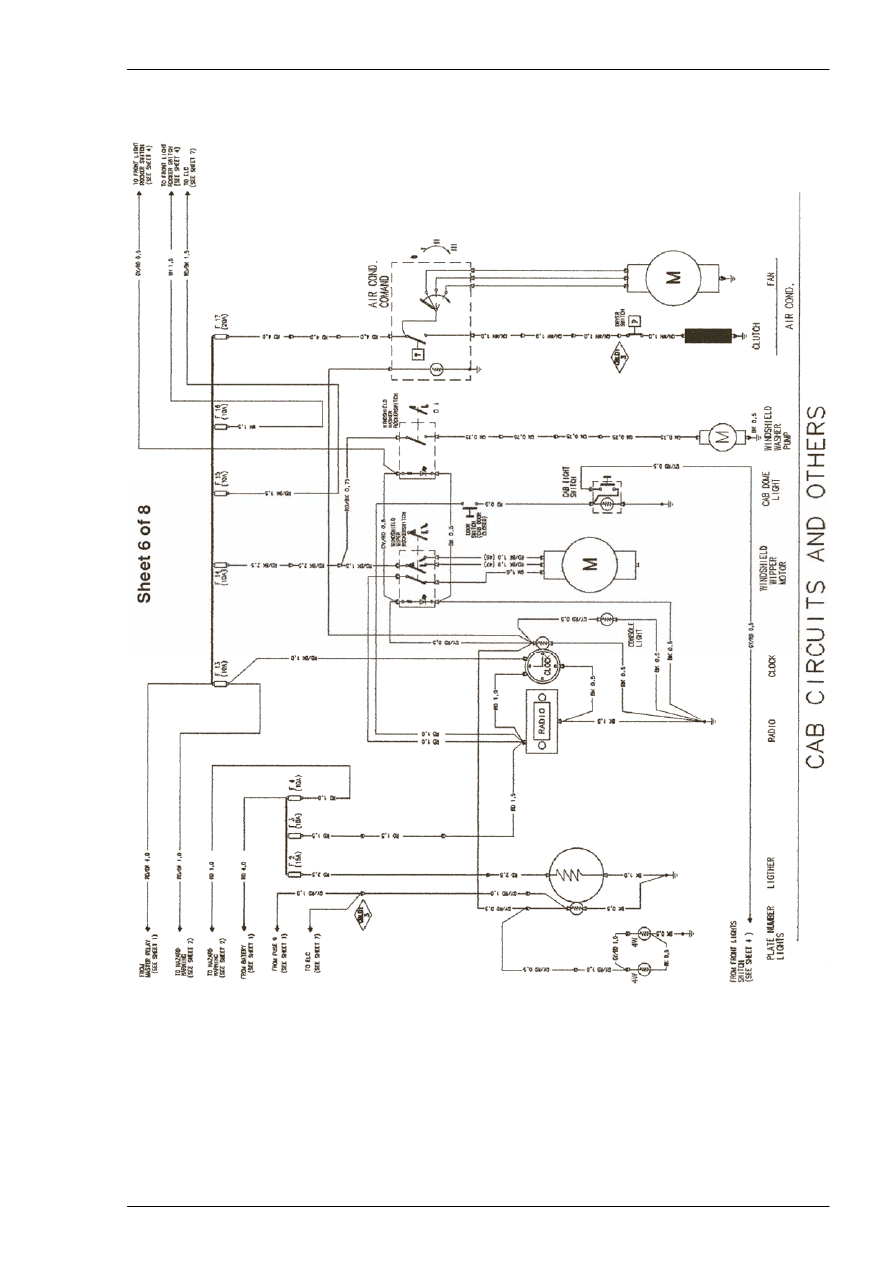

Основные электрические цепи – тракторы с кабиной


Лист 6 из 8
