1.1.3 Состав изделия


Каток (рисунок 1, 2 и 3) представляет собой самоходную машину, в состав кото-

рой входят: силовая установка, рама,  кабина, скребки, механизм обработки кромки ас-
фальтобетона,  система  управления,  рулевое  управление,  электрооборудование,  топ-
ливная  система,  гидрооборудование.  Рабочим  органом  катка  (в  зависимости  от  типа
катка)  являются  гладкий  металлический  валец  со  встроенным  вибровозбудителем  и
пневмоколесный валец.

Одновременно вальцы являются ходовой частью катка. Все вальцы приводные и

поворотные.

Рама  катка  включает  в  себя  две  шкворневые  опоры,  служащие  для  установки  и

поворота вальцов, две емкости под смачивающую жидкость, а также емкости под рабо-
чую жидкость гидросистемы и под топливо.



Каток оборудован кабиной со стеклоочистителями,  кронштейнами для установки

термоса, огнетушителя, аптечки, крючком для одежды. Кабина катка может быть обору-
дована отопителем рабочего места, который устанавливается согласно требований кон-
тракта.

Для очистки полотна вальцев и пневмоколес каток  оснащен скребками, а для ис-

ключения налипания асфальтобетонной массы - смачивающим устройством.

Сиденье оператора имеет регулировку по высоте и в продольном направлении.
Отличительными особенностями катков является различие в рабочих органах: ка-

ток ДУ-98 (рисунок 1) оснащен двумя гладкими вибрационными вальцами, каток    ДУ-99
(рисунок 2) - одним гладким вибрационным  и одним пневмоколесным вальцем, на катке
ДУ-100 (рисунок 3) установлены два пневмоколесных вальца, кроме того для обеспече-
ния  необходимых  параметров  уплотнения  на  этом  катке  предусмотрены  емкости  для
балласта 3 и 8, которые крепятся к раме. Перед вводом  катка в эксплуатацию  необхо-
димо заполнить емкости металлоломом и песком: масса металлолома  - 1900 – 2000 кг
(50%  объема), масса загружаемого песка  -  400 –  450  кг, загрузку производить,  чередуя
слои  песка  и  металлолома  для  более  полного  заполнения  пустот.  Полный  вес  запол-
ненных емкостей для балласта будет составлять 3000 кг (с учетом массы емкостей под
балласт).

Для устранения неисправностей и замены изношенных деталей при ремонте катка

приложен комплект запасных частей (ЗИП). Рекомендации по использованию комплекта
ЗИП приведены в разделе «Устранение отказов и повреждений» настоящего РЭ.





































10




































1-

рама; 2-кабина; 3- скребки; 4, 6- вибровалец; 5-силовая установка;   7- меха-

низм обработки кромки асфальтобетона

Примечание – маркировка рамы катка показывает:



порядковый номер рамы;



месяц  двумя  цифрами  и  год  изготовления  (двумя  последними  цифра-
ми).



Рисунок 1 - Общий вид катка ДУ-98

























11
































1-

рама; 2-кабина; 3- скребки; 4-пневмовалец; 5-силовая установка;  6- виброва-

лец;  7- механизм обработки кромки асфальтобетона.



Примечание – маркировка рамы катка показывает:



порядковый номер рамы;



месяц  двумя  цифрами  и  год  изготовления  (двумя  последними  цифра-
ми).

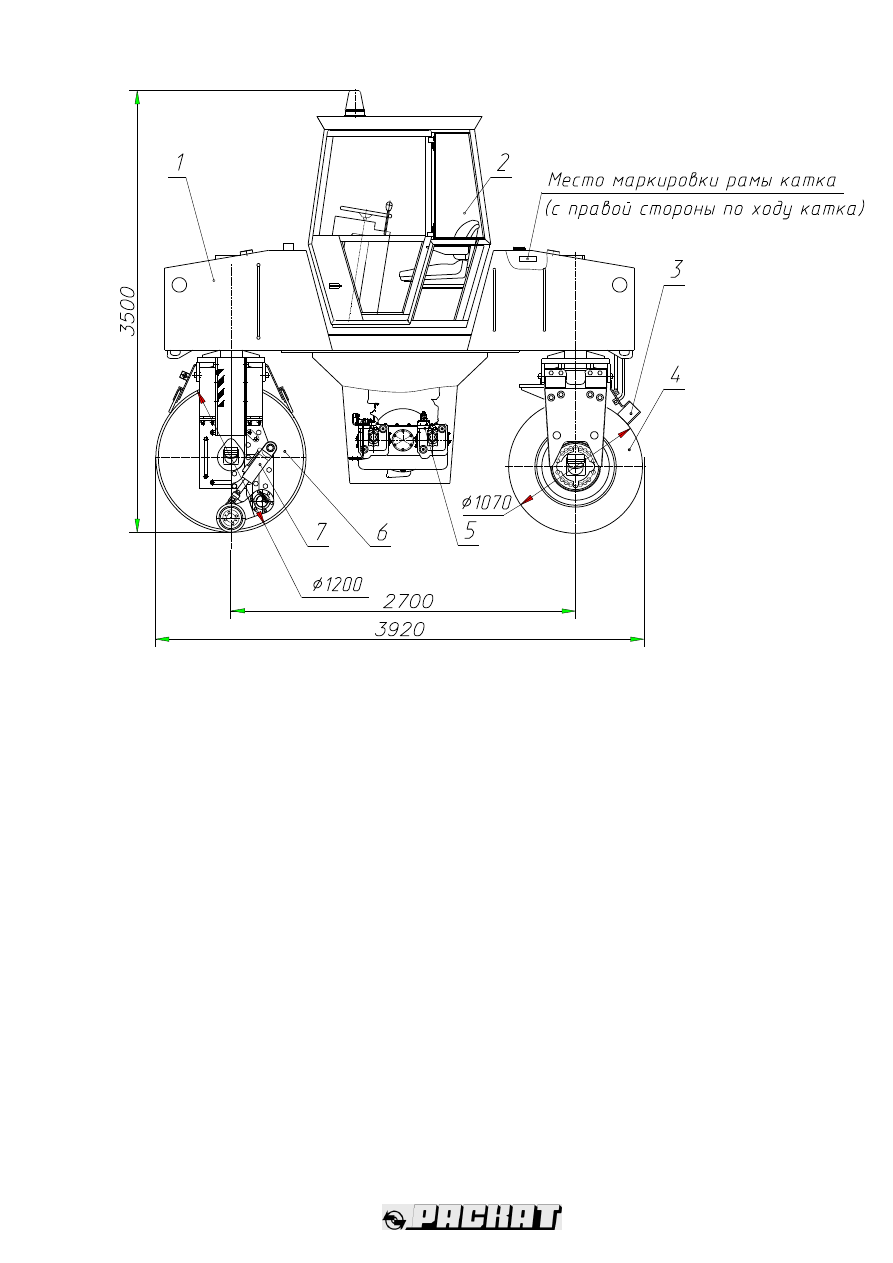

Рисунок 2 - Общий вид катка ДУ-99





12

































1-

рама;  2-кабина;  3,  8  -  емкости  для  балласта;  4-  скребки;  5,  7-  пневмовалец;

6-

силовая установка.

Примечание – маркировка рамы катка показывает:



порядковый номер рамы;



месяц  двумя  цифрами  и  год  изготовления  (двумя  последними  цифра-
ми).



Рисунок 3 - Общий вид катка ДУ-100
