Автогрейдеры ГС-250 (ДЗ-98). Подвеска задних мостов

2.3.5

Автогрейдеры ГС-250 (ДЗ-98). Подвеска задних мостов

Подвеска состоит из двух балансиров 1 (рис. 2.30), сваренных из листов, с шаровыми опорами, в которые входят шары мостов. Оба балансира связаны между собой общей осью 12. Для удержания оси балансира от поворота служит распорная штанга 7.

При качании балансиры упираются в опоры на раме автогрейдера. Для удержания мостов в нужном положении установлены две реактивные штанги 4 с шаровыми соединениями. Один конец штанги соединяется с мостом, другой - с рамой автогрейдера.

Балансирная подвеска мостов позволяет автогрейдеру приспосабливаться к неровностям поверхности и обеспечивает повышение качества выполняемых работ.

Кронштейны 2 балансиров крепятся к стойкам рамы болтами и центрирующими штифтами. При появлении люфтов в шаровых соединениях реактивных штанг необходимо устранить их, затягивая регулировочные гайки 5 до отказа, а затем - отпуская настолько, чтобы их можно было законтрить. Устранение люфта в шаровой опоре крепления мостов достигается изменением числа прокладок под крышкой. Смазку в подшипниках и шаровых опорах проводить через пресс-масленки согласно карте смазки.

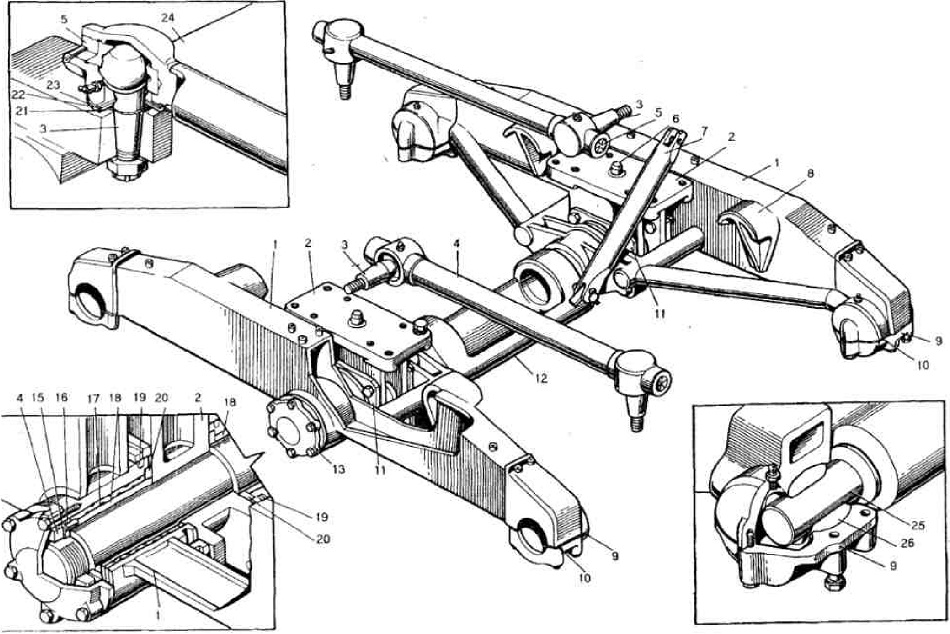

Рис.2.30 Подвеска

1- балансир; 2- кронштейн крепления балансира к стойке рамы автогрейдера; 3- шаровой палец; 4- реактивная штанга; 5- регулировочная гайка; 6- центрирующий штифт; 7- распорная штанга; 8-упор; 9- крышка шаровой опоры балансира; 10- регулировочные прокладки; 11- корпус сальника; 12- ось балансиров; 13- крышка оси балансиров; 14- гайка; 15- стопорная шайба; 16- упорная шайба с фиксатором; 17- втулка; 18- неподвижная втулка; 19- уплотнитель; 20- шайба; 21- коническая пружина; 22- прокладка; 23- обойма; 24- задний мост; 25- установочный палец заднего моста; 26- шаровая опора
