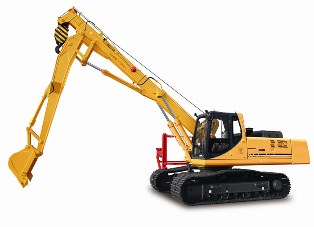

МНОГОФУНКЦИОНАЛЬНЫЙ ТРУБОУКЛАДЧИК XJCM DGY72 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Многофункциональный трубоукладчик XJCM DGY72, грузоподъемность
стрелы 24 т., длина стрелы 12.2 м., объем ковша 0.5 м3.
Многофункциональный
трубоукладчик XJCM DGY72- Характеристики
Характеристики |
Многофункциональный трубоукладчик XJCM DGY72 |
| Производитель: | XJCM |
| Модель: | DGY72 |
| Рабочие параметры | |
| Снаряженная масса (кг): | 38300 |
| Объем ковша (м3): | 0.5 |
| Давление в гидросистеме (МПа): | 34.3 |
| Мощность потока гидросистемы (л/мин): | 2х226 |
| Скорость поворота платформы (об/мин): | 11.7 |
| Максимальная тяга (кН): | 174 |
| Максимальная скорость (высокая/низкая) (км/ч): | 5.2/3.5 |
| Раздвижения боковые аутригеры (м): | 8.2 |
| Преодолеваемый подъем (%): | 70 |
| Усилие отрыва ковша (кН): | 52.7 |
| Среднее удельное давление на грунт (Кпа): | 61 |
| Вид управления: | Гидравлический сервопривод |
| Габаритный размер (ДхШхВ) (мм): | 11903х3390х3280 |
| Общая высота (по стреле) (мм): | 3280 |
| Дорожный просвет (мм): | 1210 |
| Минимальный дорожный просвет (мм): | 598 |
| Радиус поворота по задней части (мм): | 4048 |
| Длина гусеничной заземления (мм): | 3700 |
| Длина гусеничной ленты (мм): | 4622 |
| Ширина гусеничной колеи (мм): | 2590 |
| Ширина гусеницы (мм): | 3190 |
| Толщины пластины гусеницы (мм): | 800 |
| Ширина диска (мм): | 2995 |
| Максимальная высота копания (мм): | 13400 |
| Максимальная высота разгрузки (мм): | 11300 |
| Максимальная глубина копания (мм): | 6080 |
| Максимальная вертикальная глубина копания (мм): | 5400 |
| Максимальный радиус копания (мм): | 5800 |
| Максимальная высота в минимальный радиус разворота (мм): | 9523 |
| Автоподбор внешнего диаметра захвата трубы (мм): | 1016 |
| Максимальная длина захвата трубы (мм): | 12000 |
| Грузоподъемность стрелы (кг): | 24000 |
| Длина стрелы (м): | 12.2 |
| Транспортировочная длина (мм): | 4622 |
| Увеличение диаметр стального троса: | 6 |
| Диаметр стального троса (мм): | 14 |
| Максимальная высота подъема (м): | 11.8 |
| Двигатель | |
| Производитель: | Cummins |
| Модель двигателя: | 6CTAA8.3 |
| Тип двигателя: | С турбонаддувом, 4–тактный двигатель с водяным охлаждением и линейным расположением цилиндров. |
| Мощность двигателя (кВт/л.с.): | 198/269,2 |
| Объем двигателя (л): | 8.300 |
| Количество цилиндров: | 6 |
| Номинальный крутящий момент двигателя(обр/м): | 2000 |
| Номинальный крутящий момент (N.m): | 1425 |
| Диаметр цилиндра*ход цилиндра (мм): | 144х135 |
| Удельный расход топлива (г/кВт.ч): | ≤195 |
| Снаряженная масса двигателя (кг): | 794 |
| Габаритные размеры двигателя (ДхШхВ) (мм): | 1440х910х1240 |
