ВНЕДОРОЖНЫЙ АВТОКРАН XJCM QRY30 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Внедорожный кран XJCM QRY30, грузоподъемность 30 т., длина стрелы
27.5 м., длина гуська 6.5 м.

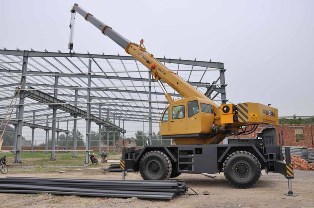

Внедорожный
автокран XJCM QRY30
Характеристики |
Внедорожный (Самоходный) кран XJCM QYR30 |
| Производитель: | XJCM |
| Модель: | QRY30 |
| Подъемные параметры | |
| Максимальная номинальная грузоподъемность (кг): | 30000 |
| Минимальный рабочий радиус (мм): | 3000 |
| Минимальный рабочий радиус по задней части (мм): | 3525 |
| Максимальный грузовой момент основной стрелы (кН.м): | 920 |
| Максимальный грузовой момент полностью выдвинутой стрелы (кН.м): | 560 |
| Максимальный грузовой момент полностью выдвинутой стрелы + гусек (кН.м): | 380 |
| Раздвижения продольно аутригеры (м): | 6.08 |
| Раздвижения боковые аутригеры (м): | 6.5 |
| Высота подъема основной стрелы (м): | 10 |
| Высота подъема полностью выдвинутой стрелы (м): | 27.5 |
| Высота подъема полностью выдвинутой стрелы + гусек (м): | 34 |
| Длина основной стрелы (м): | 9.18 |
| Длина полностью выдвинутой стрелы (м): | 27.78 |
| Длина полностью выдвинутой стрелы + гусек (м): | 34.9 |
| Угол смещения гуська (°): | 0-30 |
| Время подъема стрелы (с): | 75 |
| Время складывание стрелы (с): | 75 |
| Полное время раздвигание стрелы (с): | 80 |
| Полное время складывание стрелы (с): | 50 |
| Максимальная частота вращения платформы (об/мин): | 2 |
| Рабочая скорость | |
| Время телескопирование раздвижения аутригера синхронно расширения (с): | 25 |
| Время телескопирование раздвижения аутригера синхронно втягивания (с): | 15 |
| Время телескопирование стойки аутригера синхронно расширения (с): | 25 |
| Время телескопирование стойки аутригера синхронно втягивания (с): | 15 |
| Скорость подъема одной веревки основной лебедки (полная нагрузка) (м/мин): | 80 |
| Скорость подъема одной веревки основной лебедки (без нагрузки) (м/мин): | 85 |
| Скорость подъема одной веревки дополнительной лебедки (полная нагрузка) (м/мин): | 85 |
| Скорость подъема одной веревки дополнительной лебедки (без нагрузка) (м/мин): | 90 |
| Габаритные размеры | |
| Габаритные размеры (ДхШхВ) (мм): | 11750х2980х3630 |
| Колесная база (мм): | 3600 |
| Колея (мм): | 2500 |
| Весовые характеристики | |
| Полная масса в транспортном положении (кг): | 29900 |
| Передняя нагрузка на ось (кг): | 14600 |
| Задняя нагрузка на ось (кг): | 15300 |
| Гидравлическая система | |
| Насос: | Двойной 63/50, 32/08 двойного шестеренчатого насоса при последовательном соединении |
| Контрольный клапан: | Клапан Multitandem, управляющее давление |
| Объем гидравлического бака (л): | 400 |
| Прочие параметры | |
| Максимальная скорость движения (км/ч): | 41.7 |
| Минимальная скорость движения (км/ч): | 1 |
| Минимальный радиус разворота (м): | 5.1 |
| Минимальный радиус разворота по оголовке стрелы (м): | 9.25 |
| Минимальный дорожный просвет (мм): | 400 |
| Угол подхода (°): | 21 |
| Угол съезда (°): | 21 |
| Тормозной путь (скорость 30 км/ч) (м): | ≤9 |
| Максимальный преодолеваемый подъем (%): | 55 |
| Максимальный внешний шум во время ускорения (Дб): | 86 |
| Топливный бак (л): | 310 |
| Шина: | 16.00-25 (28RP) |
| Двигатель | |
| Производитель: | Weichai Power |
| Модель двигателя: | WD10G220E21 |
| Тип двигателя: | Турбокомпрессорный и 4–тактный двигатель с водяным охлаждением и линейным расположением цилиндров. |
| Мощность двигателя (кВт/л.с.): | 162/220 |
| Объем двигателя (л): | 9.726 |
| Количество цилиндров: | 6 |
| Номинальный крутящий момент двигателя(обр/м): | 2200 |
| Номинальный крутящий момент (N.m): | 843 |
| Диаметр цилиндра*ход цилиндра (мм): | 126х130 |
| Удельный расход топлива (г/кВт.ч): | ≤ 215 |
| Зарядный генератор: | 28В, 750W |
| Способ запуска: | Пуск с двигателем |
