ДОРОЖНЫЙ КАТОК XCMG XS182 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

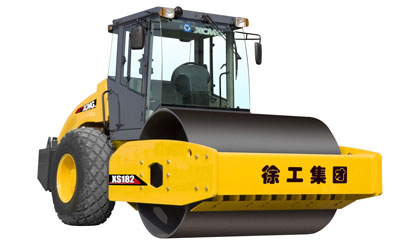

Вибрационный дорожный каток XCMG XS182 с гидравлическим приводом и
одновальцовым катком, вес 18 т.
Дорожный
каток XCMG XS182-
- Характеристики
Характеристики |
Дорожный каток XCMG XS182 |
| Производитель: | XCMG |
| Модель: | XS182 |
| Технические данные | |
| Общий вес (кг): | 18000 |
| Вес в барабан (кг): | 11000 |
| Вес задних колес (кг): | 6500 |
| Габариты (ДхШхВ) (мм): | 6222х2390х3077 |
| Диаметр вибрационного вальца (мм): | 1523 |
| Ширина уплотнения (мм): | 2130 |
| Дорожный просвет (мм): | 466 |
| Линейная статическая нагрузка (N/cm): | 529 |
| Скорость передачи | |
| передача I | 0-4.8 |
| передача II | 0.10 |
| Теоретическим уклоном (%): | 55 |
| Минимальный радиус поворота (мм): | 6415 |
| Угол поворота (°): | ±33° |
| Колеблющийся угол (°): | ±10° |
| Частотных вибраций (Грц): | 28/35 |
| Номинальная амплитуда(Высокая/Низкая) (мм): | 1.86/0.93 |
| Центробежная сила (Высокая/Низкая) амплитуды (kN): | 340/240 |
| Двигатель: | |
| Производитель двигателя: | Cummins |
| Модель двигателя: | 6BTAA5.9-С |
| Тип топлива: | Дизель |
| Система охлаждения двигателя: | 6 цилиндровый, рядный, с водяным охлаждением, с турбонаддувом и промежуточным охлаждением |
| Номинальная мощность(кВт/л.с.): | 132/179,47 |
| Количество цилиндров: | 6 |
| иаметр цилиндра х ход поршня (мм): | 102х120 |
| Объем двигателя (мл): | 5.900 |
| Номинальная частота вращения (обр/мин): | 2200 |
| Максимальный крутящий момент / скорость (Нм при об/мин): | 870/(1500) |
| Вес двигателя (кг): | 450 |
| Габариты двигателя ДхШхВ (мм): | 1310х900х1400 |
| Номинальный расход масла (г/кВт·ч): | 232 |
| Резина | |
| Количество резины: | 2 |
| Размер резины: | 23.1-26/12PR |
| Давление воздуха в шинах (кг/см3): | 1.50~1.70 |
| Электрическая система | |
| Аккумулятор (В): | 24 |
| Рабочее напряжение (В): | 24 |
| Генератор (В): | 24 |
| Гидравлическая система | |
| Номинальное давление гидралической системе привода (МПа): | 38 |
| Номинальное давление гидралической системе вибрации (МПа): | 35 |
| Номинальное давление гидралической системе рулевого управления (МПа): | 20 |
| Номинальное давление гидралической маслы (МПа): | 2.5 |
| Минимальное давление открытия для тормоза (МПа): | 1.4 |
| Объем жидкости | |
| Ведущая ось смазка в дифференциале (л): | 6 |
| Ведущая ось смазка в планетарной шестерни (л): | 2х0.75 |
| Смазка в вибрационном барабане (л): | 60 |
| Топливный бак (л): | 240 |
| Моторное масло (л): | 19 |
| Гидравлический бак (л): | 240 |
| Cмазка ступицы крутящего момента для барабана (л): | 2.7~2.9 |
