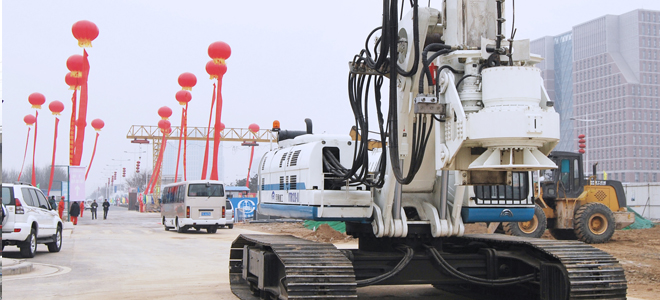

РОТОРНАЯ БУРОВАЯ УСТАНОВКА YUTONG YTR280C (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Роторная буровая установка YUTONG YTR280C, глубина бурения 52/85 м.,
максимальный диаметр бурение Ф2200 мм, максимальная мощность
крутящий момент 280 кН*м, вес 80 т.
Роторная
буровая установка YUTONG YTR280C-
- Характеристики
Характеристики |
Роторная буровая установка YUTONG YTR280C |
|
| Производитель: | YUTONG | |
| Модель: | YTR280C | |
| Эксплуатационные характеристики | ||
| Максимальный диаметр бурения (мм): | Ф2200 | |
| Максимальная глубина бурения Φ2200 (м): | 52/85 | |
| Снаряженная масса (кг): | 80000 | |
| Двигатель | ||
| Производитель двигателя: | CAT | |
| Модель двигателя: | C9ACER FEI | |
| Тип: | Рядный, 4-х тактный, с водяным охлаждением, турбокомпрессор, интеркулер | |
| Мощность двигателя (кВт/л.с.): | 261/354,86 | |
| Номинальная скорость вращение (об/мин): | 2200 | |
| Максимальный крутящий момент двигателя (Нм/об/мин): | 1300 | |
| Диаметр цилиндра х ход цилиндра (мм): | 115x149 | |
| Объем двигателя (мл): | 9.300 | |
| Количество цилиндров: | 6 | |
| Габариты двигателя (ДхШхВ) (мм): | 1150x1025x1123 | |
| Снаряженная масса двигателя (кг): | 885 | |
| Роторная установка | ||
| Максимальный крутящий момент(кН.м): | 280 | |
| Частота вращения (об/мин): | 6~23 | |
| Стандартная бурильная штанга (глубина бурения 52 м): | φ508-5X14.5m | |
| Стандартная бурильная штанга (глубина бурения 85 м): | φ508-5X15.5m | |
| Передний угол наклона мачты (°): | 3 | |
| Угол наклона мачты левая и правая сторона (°): | 3.5 | |
| Напорный цилиндр | ||
| Максимальное рабочее давление усилие подачи (кН): | 215 | |
| Максимальное рабочее давление усилие подъема (кН): | 230 | |
| Давлением сжатия хода цилиндра (мм): | 5330 | |
| Главная лебедка | ||
| Максимальная подъемная сила (кН): | 270 | |
| Максимальная скорость вытягивания (м/мин): | 65 | |
| Диаметр основного каната (мм): | 32 | |
| Вспомогательная лебедка | ||
| Максимальная подъемная сила (кН): | 120 | |
| Максимальная скорость вытягивания (м/мин): | 70 | |
| Диаметр вспомогательного каната (мм): | 20 | |
| Шасси | ||
| Производитель: | CAT | |
| Модель шасси: | 336D | |
| Ширина шасси гусеницы (мм): | 800 | |
| Сила тяги шасси (кН): | 510 | |
| Длина шасси (трек) (мм): | 5000 | |
| Габаритные размеры | ||
| Габаритные размеры в рабочем положении (ДхШхВ) (мм): | 5000х4300х22180 | |
| Габаритные размеры в транспортном положении (ДхШхВ) (мм): | 16400х3420х3000 | |
