БУРИЛЬНО-СВАЕБОЙНАЯ УСТАНОВКА STARKE LH50B (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Многофункциональная Бурильно-сваебойная установка STARKE LH50B, вес
(т): 37.4
Бурильно-сваебойная
установка STARKE LH50B-
- Характеристики
Характеристики |
Бурильно-сваебойная установка STARKE LH50B |
| Производитель: | STARKE |
| Модель: | LH50B |
| Габаритные характеристики | |
| Габаритный размер установки в рабочем виде (ДхШхВ) (мм): | 8730x4200x20000 |
| Габаритный размер установки в транспортном виде (ДхШхВ) (мм): | 3670x3000x13000 |
| Минимальный дорожный просвет (мм): | 300 |
| Молоты | |
| Дизельные молоты: | Выбор модели |
| Гидравлические молоты: | Выбор модели |
| Буровые штанги | |
| Модель буровой установки: | SWM |
| Максимальная глубина бурения (м): | 27 |
| Диаметр бурения (мм): | 300-600 |
| Снаряженная масса буровых штангов (кг): | 6500 |
| Мачта | |
| Рабочий угол наклона мачты: вправо - влево (º): | ±3 |
| Угол наклона мачты вперед (º): | 3.5 |
| Угол наклона мачты назад (º): | 22.5 |
| Расстояние удлинение мачты (мм): | 750 |
| Главная лебедка | |
| Максимальная подъемная тяговой усилие главного подъемника (кН): | 60 |
| Скорость подъема главного подъемника (м/мин): | 70 |
| Вспомогательная лебедка | |
| Подъемная сила вспомогательного подъемника (кН): | 50 |
| Скорость подъема вспомогательного подъемника (м/мин): | 70 |
| Гидравлическая система | |
| Давление гидросистемы (бар): | 300 |
| Поток гидросистемы (л/мин): | 228x2 |
| Объем гидровлического бака (л): | 430 |
| Шасси | |
| Расстояние между центрами колеи(мм) | 2400~3400 |
| Расстояние между колеи (мм): | 4000 |
| Ширина башмака гусеницы (мм): | 800 |
| Удельное давление на грунт (КПа): | 86 |
| Максимальная скорость движение (км/ч): | 3.5 |
| Скорость поворота платформы шасси (об/мин): | 0~12 |
| Преодолеваемый подъем (%): | 30 |
| Весовые характеристики | |
| Снаряженная масса установки (без молота и бура) (кг): | 37470 |
| Снаряженная масса установки (с молотом HHP-5) (кг): | 46000 |
| Двигатель | |
| Производитель: | Cummins |
| Модель: | 6BTA5.9-C178 |
| Мощность двигателя (кВт/л.с.): | 133/180 |
| Тип двигателя: | Рядный 6-цилиндровый, с турбонаддувом, с промежуточным охлаждением наддувочного воздуха |
| Объем двигателя (л): | 5.900 |
| Количество цилиндров: | 6 |
| Номинальный крутящий момент двигателя(Нм/об/мин) | 560/1500 |
| Диаметр цилиндра х ход цилиндра (мм): | 102х120 |
| Номинальный расход топлива(г/кВт/ч): | 205 |
| Вес двигателя (кг): | 432 |

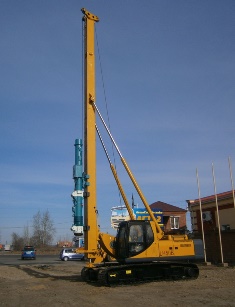

Схема Бурильно-сваебойная установка STARKE LH50B
