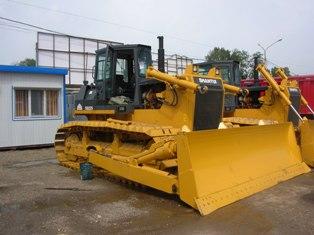

БУЛЬДОЗЕР SHANTUI SD22S (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Бульдозер SHANTUI SD22S, снаряженная масса (кг): 25700, мощность
двигателя 162 кВт.
-
- Характеристики
Характеристики |
Бульдозер SHANTUI SD22S |
| Производитель: | SHANTUI |
| Модель: | SD22S |
| Двигатель | |
| Производитель двигателя: | Cummins («Камминс») |
| Модель двигателя: | NT855-C280 BCIII |
| Тип: | дизельный рядный, водяного охлаждения, четырёхтактный, верхнеклапанный, с непосредственным (прямым) впрыском и турбонаддувом |
| Кол. цилиндра-диаметр цилиндра*ход (мм): | 6-139,7*152,4 |
| Объем двигателя (мл): | 14010 |
| Номинальная мощность, (кВт): | 162(220 л.с.) |
| Номинальная скорость оборотов, (обр/мин): | 1800 |
| Максимальный крутящий момент: | 1030 Н·м при 1250 об/мин |
| Расходуемое кол. топливо (г/км.ч): | <242 |
| Метод запуска: | Запуск двигателя |
| Запуск электродвигателя: | 24В, 11кВт |
| Пусковой двигатель: | 28В, 35А |
| Аккумулятор: | 24В (12Вх2)-200АНх2 |
| Ходовая система | |
| Тип: | Тип хода распределенной ширины, подвесной структуры балансирной балкой |
| Количество катков: | 2 каждой стороны |
| Опорные катки: | 6 / каждой стороны (один фланец 4, двойной фланец 2) (Е-7 / с каждой стороны) |
| Тип гусеницы: | Всборе один бошмак (38 с каждой стороны) |
| Ширина башмаков (мм): | 560 |
| Шаг (мм): | 216 |
| Скорость передачи (км/ч): | |
| Передача I вперед(назад): | 0-3,6 (0-4,3) |
| Передача II вперед(назад): | 0-6,5 (0-7,7) |
| Передача III вперед(назад): | 0-11,2 (0-13,2) |
| Коробка отбора мощности выключенным валом | |
| Расположение: | По середине задней рулевой коробки |
| Вращение (обр/м): | 1800 |
| Система трансмиссии | |
| Гидротрансформатор: | Трёхэлементный, одноступенчатый, однофазный |
| Трансмиссия: | Планетарная передача, многодисковое сцепление, гидравлически подключенная, с принудительной смазкой |
| Главный привод: | Спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием), одноступенчатый редуктор |
| Муфта поворота: | Работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлический отделённая, с гидравлическим управлением |
| Тормозная поворотная муфта: | Работающий в масляной ванне, плавающий, прямое гидравлическое взаимосвязанное управление |
| Бортовая передача: | Двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием) |
| Гидравлическая система | |
| Максимальное давление (МПа): | 14 |
| Тип насоса: | Шестерённый |
| Подача: | 262 л/мин (величина потока нагнетания при номинальной частоте вращения коленвала двигателя 1800 об/мин) |
| Рабочие цилиндры: | 2 шт. диаметром 120 мм (гидроцилиндры двустороннего действия) |
| Отвал | |
| Тип: | Прямой |
| Призма волочения (куб.м): | 6.8 |
| Эффективность: | 330 куб.м/час (теоретическое значение на 40 м) |
| Габариты отвала (ДхШ) (мм): | 4365х1248 |
| Максимальное заглубление отвала (мм): | 540 |
| Максимальная регулировка перекоса (мм): | более 735 |
| Масса отвала (кг): | 3630 |
| Удельное давление заземления (кРа): | 106 |
| Зазор заземления (мм): | 500 |
| Объем | |
| Емкость топливного бака (л): | 450 |
| Емкость водяного бака (л): | 79 |
| Размеры бульдозера с прямым отвалом | |
| А (мм): | 1248 |
| Б (мм): | 550 |
| В (мм): | 3480 |
| Г (мм): | 6060 |
| Д (мм): | 639 |
| Е (мм): | 3435 |
| Ж (мм): | 4365 |
| И (мм): | 2250 |
| К (мм): | 3160 |
