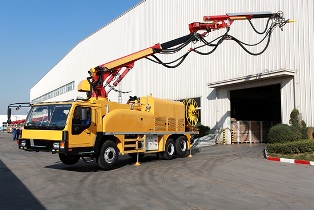

ТОРКРЕТНАЯ УСТАНОВКА XCMG HPC30 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Торкретная установка XCMG HPC30, Максимальная высота торкретирования
17.2 м., Максимальная ширина торкретирования 28.6 м.
-
- Характеристики
Характеристики |
Торкретная установка XCMG HPC30 |
|
| Производитель: | XCMG | |
| Модель: | HPC30 | |
| В режиме движения | ||
| Шасси | ||
| Габаритые размеры(ДхШхВ) (мм): | 11550x2490x3900 | |
| Тип топлива: | Дизельное | |
| Мощность двигателя (кВт/л.с.(обр/мин)): | 206/280,08(2200) | |
| Колесная формула: | 6х4 | |
| Колесная база (мм): | 4425+1350 | |
| Колея (передние/задние)(мм): | 2074/1834/1834 | |
| оличество рессоры (передние / задние): | 8/14/14 | |
| Размер шины: | 11.00-20 | |
| Количество шины(не включая запосную шину): | 10 | |
| Количество мест в кабине: | 2 | |
| Угол подхода/угол отхода(°): | 16/10 | |
| Передняя подвеска/задняя подвеска(мм): | 2307/3472 | |
| Максимальная скорость (км/ч): | 75 | |
| Минимальный дорожный просвет (мм): | 270 | |
| Максимальный подъем, преодолеваемый (%): | 30 | |
| Максимальная снаряженная масса | ||
| Общая масса (кг): | 25630 | |
| Передняя ось (кг): | 6500 | |
| Задняя ось (нагрузка две оси)(кг): | 19130 | |
| Снаряженная масса | ||
| Общая масса (кг): | 25500 | |
| Передняя ось (кг): | 6370 | |
| Задняя ось (нагрузка две оси)(кг): | 19130 | |
| Основные технические параметры стрелы | ||
| Максимальная высота торкретирования (м): | 17.2 | |
| Максимальная ширина торкретирования (м): | 28.6 | |
| Предельная расстояние вперед торкретирования (м): | 14.3 | |
| Минимальная высота туннеля, где можно проводить операцию торкретирования (м): | 4 | |
| Максимальная рабочая глубина (м): | 6.8 | |
| Угол поворота стрелы(°): | 270 | |
| Тангаж большой стрелы(°): | 85 (вверх 60/вниз 25) | |
| Раздвижение большой стрелы (мм): | 240 (влево 180/направо 60) | |
| Угол поворота стрелы (°): | 90 (вверх 30/вниз 60) | |
| Раздвижение маленькой стрелы (мм): | 2000 | |
| Осевое вращение держатели форсунки(°): | 360 | |
| Осевое биение держатели форсунки(°): | 180 | |
| Угол отклонения форсунки х действие щетки (°): | 8х360 | |
| Технические параметры бетононасоса | ||
| Мощность перекачивающей системы (кВт): | 55 | |
| Теоретическая способность перекачки (м3/ч): | 4~30 | |
| Предельное давление перекачки (мПа): | 7.5 | |
| Диаметр цилиндра бетона х ход(мм): | 200х900 | |
| Объем бункера (л): | 600 | |
| Допускаемая предельная крупность заполнителя(перекачивание/торкретирование) (мм): | 22/16 | |
| Измерение быстросхватывающего средства/способность перекачки (л/ч): | 30~700 | |
| Предельное давление перекачки быстросхватывающего средства (мПа): | 1.5 | |
| Емкость водяной бака (л): | 500 | |
| Объем быстросхватывающего средства (л): | 1000 | |
| Способ распределения материалов: | S-образный клапан | |
