АВТОБЕТОНОНАСОС ZOOMLION 22H-3Z (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

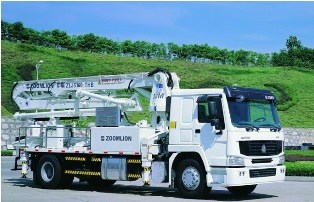

Автобетононасос ZOOMLION 22H-3Z, высота подачи стрелы 22 м., вес
16.0 т.
Автобетононасос
ZOOMLION 22H-3Z-
- Характеристики
Характеристики |
Автобетононасос ZOOMLION 22H-3Z |
|
| Производитель: | ZOOMLION | |
| Модель: | 22H-3Z | |
| В режиме движения | ||
| Шасси | ||
| Производитель: | HOWO | |
| Модель: | ZZ1167N5618W | |
| Максимальная скорость (км/ч): | 90.8 | |
| Максимальный преодолеваемый наклон(%): | 34.7 | |
| Минимальный диаметр поворота (м): | ||
| Тормозной путь (м): | ≤7 | |
| Колесная база (мм): | 5600 | |
| Колея (передние / задние) (мм): | 2022/1830 | |
| Угол подход/съезда(°): | 16/18 | |
| Минимальный дорожный просвет (мм): | 270 | |
| Размер шины: | 12.00R20 | |
| Нагрузка на ось (передняя/задняя) (кг): | 5000/10000 | |
| Рулевое управление: | ZF8098 | |
| Задняя мост: | ST13 | |
| Двигатель | ||
| Производитель: | SINOTRUK | |
| Модель: | D10.34-40 | |
| Тип: | Рядный шестицилиндровый, с водяным охлаждением, четырехтактный, с турбонаддувом и промежуточным охлаждением, системой Common Rail | |
| Мощность двигателя (кВт/л.с.(обр/мин)): | 249/340(1900) | |
| Максимальный крутящий момент(Н.м/(обр/мин.)): | 1490/1200-1500 | |
| Объем двигателя (мл): | 9726 | |
| Количество цилиндров: | 6 | |
| Количество клапанов на цилиндр: | 4 | |
| Диаметр цилиндра х Ход поршня | 126х130 | |
| Тип топлива: | Дизель | |
| Минимальный расход топлива при полной нагрузке (г/кВт.ч): | ≤189 | |
| Вес двигателя (кг): | 850 | |
| Другие параметры: | ||
| Габаритые размеры(ДхШхВ) (мм): | 10450x2500x3450 | |
| Снаряженная масса (кг): | 16000 | |
| Емкость топливного бака (л): | 400 | |
| Расход топлива на (л/100 км): | 40 | |
| В режиме эксплуатации | ||
| Насосная система | ||
|
Теоретическая пропускная способность
(высокое давление/низкое давление)( м3/ч): |
100/60 | |
| Максимальное давление на выходе (высокое давление/низкое давление)(мПа): | 8/12 | |
| Номинальное рабочее давление (МПа): | 35 | |
| Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): | 14/23 | |
| Диаметр х ход цилиндра подачи бетона (мм): | Φ230×1700 | |
| Диаметр х ход основного цилиндра (мм): | Ф140×1700 | |
| Вместимость бункера (л): | 550 | |
| Высота загрузки бункера (мм): | 1540 | |
| Тип гидросистемы: | Открытая | |
| Тип охлаждения гидравлической жидкости: | Воздушное охлаждение | |
| Тип шибера: | S-клапан | |
| Стрела | ||
| Модель: | 22H-3Z | |
| Допускаемая высота распределительной стрелы (м): | 21.6 | |
| Допускаемая глубина распределительной стрелы (м): | 11.4 | |
| Радиус поворота распределительной стрелы (м): | 18.2 | |
| Количество секций: | 3 | |
| Длина первой секции стрелы (мм): | 6900 | |
| Длина второй секции стрелы (мм): | 5700 | |
| Длина третьей секции стрелы (мм): | 5600 | |
| Угол поворота стрелы (°): | 365 | |
| Угол развертывания первой узловой стрелы (°): | 90 | |
| Угол развертывания второй узловой стрелы (°): | 180 | |
| Угол развертывания третьей узловой стрелы (°): | 250 | |
| Диаметр бетоновода (мм): | 125 | |
| Длина концевого шланга (мм): | 3000 | |
| Минимальное высота раскрытия (мм): | 8000 | |
| Пролет между опорами(аутригерами) продольного диапазона (мм): | 5300 | |
| Пролет между передними опорами(аутригерами) (мм): | 3500 | |
| Пролет между задними опорами(аутригерами) (мм): | 2290 | |
| Другие параметры: | ||
| Способ распределения материалов: | S-образный клапан | |
| Режим смазки: | Автоматическая смазка | |
| Способ управления: | Ручной/дистанционный | |
| Емкость водяной бака (л): | 350 | |
| Максимальное гидродавление водяного насоса (мПа): | 7 | |
| Режим очистки бетоновода: | водяная/сухая чистка | |
Габаритные размеры Автобетононасоса ZOOMLION 22H-3Z
