АВТОБЕТОНОНАСОС ZOOMLION ZLJ5300THB125-40 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

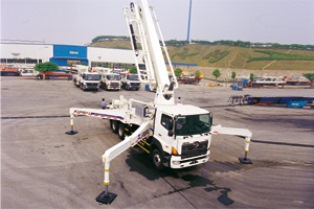

Автобетононасос ZOOMLION ZLJ5300THB125-40, на базе HINO высота
подачи стрелы 40 м., вес 32.3 т.
Автобетононасос
ZOOMLION ZLJ5300THB125-40
Характеристики |
Автобетононасос ZOOMLION ZLJ5300THB125-40 |
|
| Производитель: | ZOOMLION | |
| Модель: | ZLJ5300THB125-40 | |
| В режиме движения | ||
| Шасси | ||
| Производитель: | HINO | |
| Модель: | FS1ERV | |
| Колесная формула: | 6х4 | |
| Максимальная скорость (км/ч): | 85 | |
| Максимальный преодолеваемый наклон(%): | 46.3 | |
| Минимальный диаметр поворота (м): | 17.8 | |
| Тормозной путь (м): | ≤7 | |
| Колесная база (мм): | 4640+1310 | |
| Колея (передние / задние) (мм): | 2050/1855 | |
| Угол подход/съезда(°): | 22/10 | |
| Минимальный дорожный просвет (мм): | 245 | |
| Размер шины: | 295/80R22.5 | |
| Нагрузка на ось (передняя/задняя) (кг): | ||
| Рулевое управление: | ||
| Задняя мост: | ||
| Модель коробки передачи: | ||
| Двигатель | ||
| Производитель: | HINO | |
| Модель: | E13CTL | |
| Тип: | 6-цилиндровый с турбонаддувом и промежуточным охлаждением | |
| Мощность двигателя (кВт/л.с.(обр/мин)): | 302/410,6(1800) | |
| Максимальный крутящий момент(Н.м/(обр/мин.)): | 1618/1100 | |
| Объем двигателя (мл): | 12.913 | |
| Количество цилиндров: | 6 | |
| Количество клапанов на цилиндр: | 4 | |
| Диаметр цилиндра х Ход поршня | 137х146 | |
| Тип топлива: | Дизель | |
| Минимальный расход топлива при полной нагрузке (г/кВт.ч): | ≤192 | |
| Вес двигателя (кг): | 1220 | |
| Габаритный размер двигателя (ДхШхВ) (мм): | 1531х1125х1265 | |
| Другие параметры: | ||
| Габаритые размеры(ДхШхВ) (мм): | 11380×2500×4000 | |
| Снаряженная масса (кг): | 30150 | |
| Емкость топливного бака (л): | 450 | |
| Расход топлива на (л/100 км): | 40 | |
| В режиме эксплуатации | ||
| Насосная система | ||
| Теоретическая пропускная способность (высокое давление/низкое давление)(м3/ч): | 140/90 | |
| Максимальное давление на выходе (высокое давление/низкое давление)(мПа): | 7/11 | |
| Номинальное рабочее давление (МПа): | 35 | |
| Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): | 27/17 | |
| Диаметр х ход цилиндра подачи бетона (мм): | Φ230х2100 | |
| Диаметр х ход основного цилиндра (мм): | Ф130х2100 | |
| Вместимость бункера (л): | 550 | |
| Высота загрузки бункера (мм): | 1540 | |
| Тип гидросистемы: | Закрытая | |
| Тип охлаждения гидравлической жидкости: | Воздушное охлаждение | |
| Тип шибера: | S-клапан | |
| Стрела | ||
| Модель: | 40X-5RZ | |
| Допускаемая высота распределительной стрелы (м): | 40.5 | |
| Допускаемая глубина распределительной стрелы (м): | 27 | |
| Радиус поворота распределительной стрелы (м): | 36.5 | |
| Количество секций: | 5 | |
| Длина первой секции стрелы (мм): | 8500 | |
| Длина второй секции стрелы (мм): | 7450 | |
| Длина третьей секции стрелы (мм): | 7230 | |
| Длина четвертой секции стрелы (мм): | 7170 | |
| Длина пятой секции стрелы (мм): | 6150 | |
| Угол поворота стрелы (°): | 270 | |
| Угол развертывания первой узловой стрелы (°): | 90 | |
| Угол развертывания второй узловой стрелы (°): | 180 | |
| Угол развертывания третьей узловой стрелы (°): | 180 | |
| Угол развертывания четвертой узловой стрелы (°): | 240 | |
| Угол развертывания пятой узловой стрелы (°): | 250 | |
| Диаметр бетоновода (мм): | 125 | |
| Длина концевого шланга (мм): | 3000 | |
| Минимальное высота раскрытия (мм): | 12430 | |
| Пролет между опорами(аутригерами) продольного диапазона (мм): | 7045 | |
| Пролет между передними опорами(аутригерами) (мм): | 6190 | |
| Пролет между задними опорами(аутригерами) (мм): | 8345 | |
| Другие параметры: | ||
| Способ распределения материалов: | S-образный клапан | |
| Режим смазки: | Автоматическая смазка | |
| Способ управления: | Ручной/дистанционный | |
| Емкость водяной бака (л): | 400 | |
| Объем гидравлического бака (л): | 650 | |
| Максимальное гидродавление водяного насоса (мПа): | 7 | |
| Режим очистки бетоновода: | водяная/сухая чистка | |
