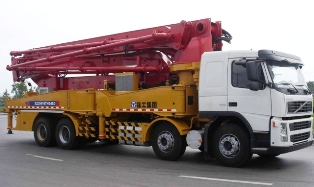

АВТОБЕТОНОНАСОС XCMG HB48D (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Автобетононасос XCMG HB48D, высота подачи стрелы 48.1 м., вес 41.0
т.
Характеристики |
Автобетононасос XCMG HB48D |
|
| Производитель: | XCMG | |
| Модель: | HB48D | |
| В режиме движения | ||
| Шасси | ||
| Производитель: | VOLVO | |
| Модель: | FM | |
| Максимальная скорость (км/ч): | 95 | |
| Максимальный преодолеваемый наклон(%): | 34.7 | |
| Минимальный диаметр поворота (м): | 24.605 | |
| Тормозной путь (м): | ≤10 | |
| Колесная база (мм): | 1995+4405+1370 | |
| Колея (передние / задние) (мм): | 2028/1837 | |
| Угол подход/съезда(°): | 17/10 | |
| Минимальный дорожный просвет (мм): | 306 | |
| Размер шины: | 315/80R22.5 | |
| Двигатель | ||
| Производитель: | VOLVO | |
| Модель: | D13 | |
| Мощность двигателя (кВт/л.с.(обр/мин)): | 294/399,7(1800) | |
| Максимальный крутящий момент(Н.м/(обр/мин.)): | 2200/1050-1400 | |
| Объем двигателя (мл): | 12800 | |
| Количество цилиндров: | 6 | |
| Количество клапанов на цилиндр: | 4 | |
| Диаметр цилиндра х Ход поршня | 131х158 | |
| Тип топлива: | Дизель | |
| Минимальный расход топлива (г/кВт.ч): | 192 | |
| Вес двигателя (кг): | 1214 | |
| Другие параметры: | ||
| Габаритые размеры(ДхШхВ) (мм): | 12842x2500x3995 | |
| Снаряженная масса (кг): | 41000 | |
| Емкость топливного бака (л): | 400 | |
| Расход топлива на (л/100 км): | 40 | |
| В режиме эксплуатации | ||
| Насосные системы | ||
|
Теоретическая пропускная способность
(высокое давление/низкое давление)( м3/ч): |
90/150 | |
| Насосные давления(высокое давление/низкое давление)(мПа): | 13/8 | |
| Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): | 13/22 | |
| Максимальный радиус перекачивания бетонного заполнителя (мм): | 40 | |
| Высота подачи(мм): | 1540 | |
| Предел степени обвала перекачивания бетона: | 12-23 | |
| Стрела | ||
| Допускаемая высота распределительной стрелы (м): | 48.1 | |
| Допускаемая глубина распределительной стрелы (м): | 34 | |
| Радиус поворота распределительной стрелы (м): | 43.75 | |
| Угол поворота стрелы (°): | ±370 | |
| Угол развертывания первой узловой стрелы (°): | 90 | |
| Угол развертывания второй узловой стрелы (°): | 180 | |
| Угол развертывания третьей узловой стрелы (°): | 180 | |
| Угол развертывания четвертой узловой стрелы (°): | 250 | |
| Угол развертывания пятой узловой стрелы (°): | 250 | |
| Пролет между опорами(аутригерами) продольного диапазона (мм): | 10500 | |
| Пролет между передними опорами(аутригерами) (мм): | 10450 | |
| Пролет между Задними опорами(аутригерами) (мм): | 10300 | |
| Другие параметры: | ||
| Способ распределения материалов: | S-образный клапан | |
| Способ смазки: | Автоматическая смазка | |
| Способ управления: | Ручной/дистанционный | |
| Способ формирования высокой/низкой давления: | Автоматический | |
| Емкость водяной бака (л): | 600 | |
| Максимальное гидродавление водяного насоса (мПа): | 2 | |
