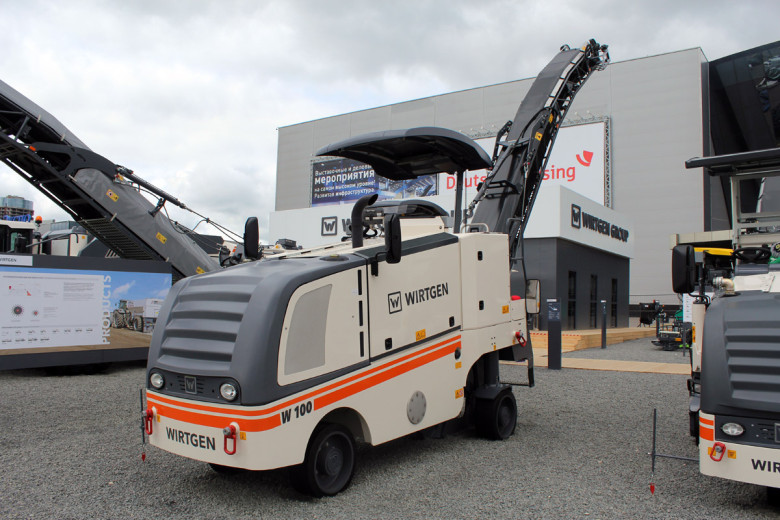

Дорожная фреза Wirtgen W100 (технические характеристики)

Фреза Wirtgen W100 характеризуется малыми габаритами, используется при проведении дорожно-ремонтных работ для снятия верхнего слоя дорожной одежды. В стандартную комплектацию строительной специальной техники входят отклоняемое опорное колесо и демонтируемый ленточный конвейер.

Данная модель обладает таким преимуществами, как максимальная ширина реза в своем классе, установка погрузочного агрегата, возможность снятия дорожного покрытия толщиной до 0,3 м. Это гарантирует производительность и эффективность использования спецтехники при проведении ремонтных работ даже на больших территориях. В условиях фрезерования асфальта на глубину 0,05 м обеспечивается расчистка площади 5000 м2 за смену.

Особенности и преимущества

К основным преимуществам машины относятся:

• отработанный материал быстро перемещается по конвейерной ленте в кузов грузовой техники;
• спецмашина способна производить снятие покрытия любого типа, при этом максимальная продуктивность достигается при использовании ее на средних и больших территориях;
• установка качественного, мощного и надежного силового агрегата, а также прямого механического привода обеспечивает предельную эффективность при снятии дорожного полотна толщиной 0,3 м;

• маневренность, обусловленная установкой шасси уникальной конструкции;
• отработанный материал из фрезеровочной камеры по конвейеру перемещается на погрузку в машину, движущуюся за спецтехникой;
• система автоматической нивелировки рационально передает нагрузку от элементов управления на рабочий орган, что гарантирует высокую точность и качество работ.

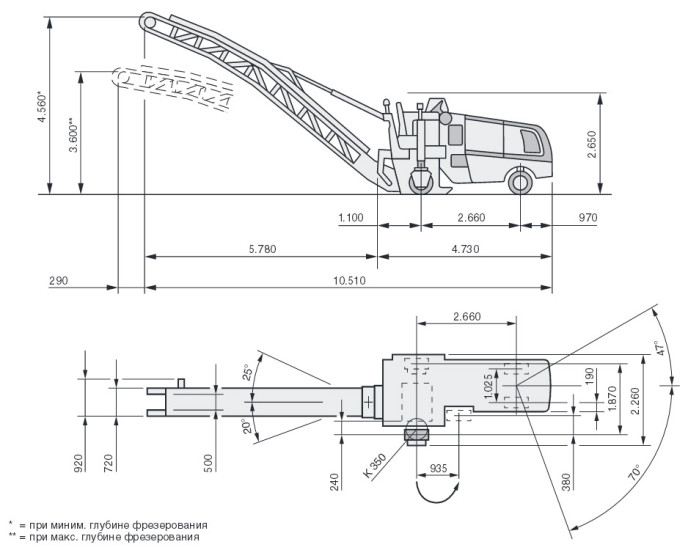

Технические характеристики и габариты

Наиболее важными техническими характеристиками Wirtgen W100 являются предельная ширина (1 м) и глубина реза (0,3 м).

Ширина фрезеруемой полосы, макс.	1 000 мм
Глубина фрезерования	0 – 300 мм
Фрезерный барабан
Линейное расстояние между резцами	15 мм
Число резцов	100
Диаметр окружности резания	930 мм
Ходовые характеристики
Рабочая скорость на 1-й передаче	0 – 10 м / мин
Рабочая скорость на 2-й передаче	0 – 20 м / мин
Рабочая скорость на 3-й передаче	0 – 30 м / мин
Перегонная скорость	0 – 6 км / ч
Макс. поперечный наклон	10°
Дорожный просвет	325 мм
Конвейер
Ширина ленты	500 мм
Теорет. производительность	115 м3/ч

Двигатель

В зависимости от модификации могут устанавливаться различные силовые агрегаты. На модель W100 монтируется двигатель, соответствующий по качеству выхлопа нормам Stage 3a и Tier III. Модификация W100i оснащается мотором, соответствующим Stage 3b и Tier IVi. Мощность данных агрегатов составляет 155 кВт или 211 лошадиных сил.

В качестве жидкости для системы охлаждения используется вода. Преимуществами двигателя являются экологичность и экономичность. Для удобства оператора предусмотрен высокий уровень звукоизоляции моторного отсека, также снижен уровень вибрации в рабочей зоне за счет установки агрегата на упругих опорах.

Потребление горючего зависит от режима работы: максимальная производительность обеспечивается при расходе 42 л/ч, для выдачи 2/3 мощности достаточно 28 л/ч дизеля.

Устройство

Качество работы дорожной фрезы Wirtgen W100 зависит от ее маневренности и простоты управления. Передние колеса спецтехники характеризуются высокой способностью к поворачиванию (до 80 градусов), а заднее правое колесо способно производить поворот перед барабаном. Повышенная комфортность обусловлена использованием гидравлической системы для осуществления поворота. К достоинствам техники относится также возможность фрезерования заподлицо с выступающими частями. Помимо этого, кромка реза всегда отчетливо выступает на рабочей поверхности, что обеспечивает ее видимость.

Холодная фреза может работать в двух скоростных режимах, регулируемых с помощью уровня задних колес. Гидравлические моторы расположены на значительной высоте от рабочей поверхности, что сводит риск их повреждения к минимуму.

Сварной каркас шасси оборудован уникальными опорными частями, которые необходимы для решения ряда технологических задач. В шасси устанавливается емкость для дизельного топлива. Все компоненты техники установлены таким образом, чтобы обеспечить беспрепятственный доступ к основным функциональным узлам и агрегатам.



Система нивелирования

Высокие технические характеристики Wirtgen W 100 достигаются также за счет установки опциональной системы нивелирования Level Pro. С ее помощью данные о рабочей поверхности выводятся на монитор оператора. Панель управления расположена весьма эргономично, а управление основными функциями фрезы может производиться оператором посредством одного пальца. Усовершенствованные графические знаки и большие комфортные выключатели делают управление техникой очень удобным.

Основные функции системы нивелирования:

• задание параметров хода фрезы с возможностью сохранения в памяти машины данных режимов работы;
• при производстве работ по снятию дорожного покрытия возможно отключение и включение отдельных датчиков и индикаторов;
• система нивелировки может быть включена и отключена во время работы;
• «мозг» системы надежно защищен от повреждений и находится в шкафу электронного управления.

Фрезерное оборудование

За счет установки мощного двигателя Deutz Wirtgen W100 характеризуется высокой производительностью и эффективностью. Машина может использоваться не только при дорожном ремонте, но и при строительстве. Конструкторы оптимизировали положение держателей резцов на барабане фрезы, снабдили технику инструментарием кромок барабана. Это позволило увеличить мощность фрезеровки, обеспечить высокое качество поверхности и сократить шумность при работе агрегата. Усовершенствованная конструкция центральных выбрасывающих скребков позволяет эффективно перемещать отработанный материал из фрезеровочной камеры по конвейерной ленте в кузов транспортировочной машины.

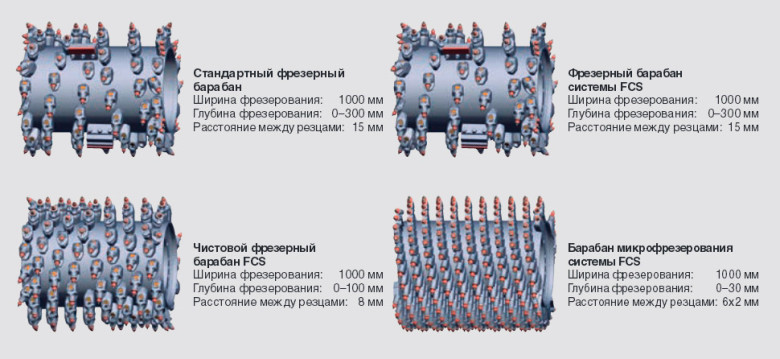

Для сокращения длительности простоев предусмотрена система быстрой замены рабочего оборудования. С ее помощью смена одного барабана на другой производится за несколько минут, достигается высокая продуктивность, появляется возможность использования техники на труднодоступных участках.

Особенности конструкции:

• возможность установки барабана с разной шириной реза;
• возможность заказа уникального барабана;
• высокое качество обработанной поверхности обусловлено рациональным положением резцов;
• система FCS Light обеспечивает быструю замену рабочих органов;
• установленный барабан не препятствует доступу к резцам, что дает возможность их заменять при работе. В течение технологического перерыва можно быстро и качественно заменить необходимые элементы.

Фрезерный барабан приводится в действие посредством механики. Крутящий момент мотора передается на переключаемую муфту, откуда попадает на угловой редуктор, затем на ременную передачу, и только после этого поступает на барабан. Данная схема гарантирует минимальные потери мощности и момента при передаче. Ремни поглощают динамические воздействия и исключают перегруз. Гидравлический натяжитель отвечает за степень натяжения ремней.

Погрузочный конвейер

Конвейер дорожной фрезы Wirtgen W100 оборудован специальными элементами, благодаря которым отработанный материал быстро и просто удаляется из рабочей области. Забор отфрезерованного материала производится с точки максимального заглубления фрезы, выгрузка асфальта выполняется через широкую секцию. Лента конвейера покрыта устойчивыми к износу планками, скорость ее движения устанавливается оператором. Все эти особенности гарантируют максимальную эффективность.

Также к отличительным чертам погрузочного конвейера относятся:

• устройство вспомогательного складного конвейера обеспечивает уменьшение длины машины, что особенно важно при ее транспортировке на рабочую площадку;
• продуктивность техники обусловлена установкой конвейерной лентой, способной перемещать до 115 м3 отработанного материала за час работы;
• внушительная ширина конвейера позволяет удалять большое количество снятого покрытия;
• измельченный материал поступает из камеры барабана на конвейерную ленту, это обеспечивает предельную продуктивность машины;
• широкая секция исключает застревание и просыпание материала при погрузке его в транспортировочную машину;
• большая длина конвейера и возможность его поворота гарантируют гибкость, что является преимуществом при изменяемой скорости движения отработанного материала.

Ходовая часть

Для разворота фрезы Wirtgen W100 предусмотрен поворот переднего моста с маятниковой подвеской. Задний мост оснащен независимой подвеской и воспринимает большую часть массы техники. Правое заднее колесо имеет возможность поворота перед барабаном, управлением им производится оператором с приборной панели. Это необходимо для сокращения дистанции до бокового препятствия.



Колесная формула фрезы – 4х4. Гидравлическое масло в мотор-колеса нагнетается посредством 1 насоса и может регулироваться при необходимости. Скорость передвижения техники зависит от режима (рабочий и транспортный). Сила тяги создается всеми колесами равномерно благодаря делителю потока гидравлического масла, выступающего в качестве дифференциала.

Рабочее место

Рабочая зона оператора устроена с максимальным комфортом. Здесь установлено сидение с демпферами, снижающими количество вибрации, а также регулируемая рулевая колонка.



К преимуществам рабочей зоны оператора относятся:

• возможность работать стоя и сидя, при этом большая площадка не сковывает движения, а большой угол обзора позволяет контролировать положение кромки реза;
• сидение имеет возможность регулировки, как и рулевое колесо. Оно также может выдвигаться вперед и в сторону (за пределы машины);
• отличная видимость кромки реза, не свойственная другим дорожным фрезам;
• малое количество вибрации, что достигается благодаря амортизаторам, монтируемым на опорные поверхности.

Система управления

Эргономичные органы управления фрезой Wirtgen W100 позволяют производить манипуляции с высокой точностью. Все органы управления понятны на интуитивном уровне, обозначения на них обеспечивают ясность и безопасность работ. Основные ручки и переключатели расположены блочно, в зависимости от назначения и частоты пользования. Все эти особенности позволяют оператору полностью сконцентрировать внимание на рабочем процессе.



Главные органы управления расположены в правом подлокотнике, что гарантирует удобство пользования и возможность управления посредством одной руки. Доступ к панели приборов есть только у машиниста, т.к. на панели устанавливаются крышки с замками.

Рулевая колонка оснащена гидравлическим усилителем. Угол поворота колес обеспечивает возможность разворота по предельно малому радиусу.

Гидравлическая система

Гидравлическая система оснащена независимыми контурами, предназначенными для «ходовки», конвейерной ленты и рабочих гидравлических цилиндров. Мощность насосов в них зависит от выдаваемой мощности двигателя и выбранного режима. Гидравлическое масло очищается с помощью фильтров в магистралях, а также охлаждается при прохождении через радиатор.

Удобство эксплуатации и обслуживания

Помимо отменных технических характеристик фрезы Виртген 100, она имеет и такое преимущество, как простота ухода.

Для удобства оператора предусмотрена система резцедержателей, обеспечивающая их быструю замену и эффективность работы. Данная система НТ11 устанавливается опционально. Она характеризуется высокой устойчивостью к износу, что гарантирует длительный срок службы барабана не зависимо от сложности выполняемых работ.

Боковые щиты, используемые для защиты кромки реза, способны изменять свое положение по высоте. Это гарантирует герметичность оболочки барабана, а также чистоту фрезерования. Передний щит оснащен гидроприводом и предназначен для герметизации передней части оболочки барабана, и качественного забора отработанного материала в камеру. Для замены резцов необходимо поднять с помощью гидравлики зачистной и боковые щиты.

Конструкторы предусмотрели возможность хранения большого количества (более 400 штук) резцов в отсеках для вещей.

Основные функциональные узлы сгруппированы за широкими сервисными панелями, что гарантирует простоту доступа к ним и моторному отсеку. Обслуживание производится с уровня земли. Это сокращает длительность простоев машины, повышая ее производительность.

Также к достоинствам фрезы относится возможность работы в течение длительного периода времени без необходимости дозаправки.

Транспортировка

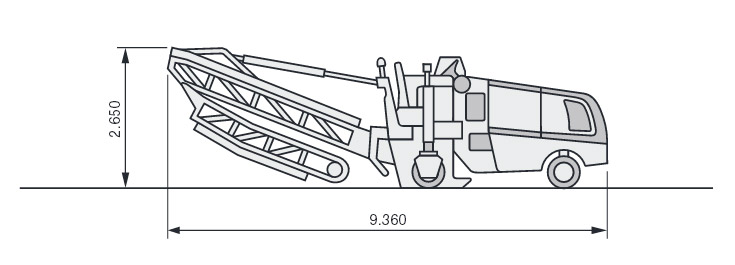

Wirtgen W 100 перевозится на платформе к рабочей площадке. Потребители отмечают простоту транспортировки, особенно при установке складного конвейера. Это обеспечивает уменьшение транспортной длины фрезы до 2,65 м. В стандартную сборку входит установка пары фар спереди холодной фрезы, нескольких галогенных ламп, а также проблескового маячка.

Модификации

Стандартная модель имеет несколько модификаций:

1. Wirtgen W100F характеризуется более высокой мощностью, используется при проведении ремонтных работ на дорогах, а также при полном демонтаже покрытия. Опорное колесо приводится в движение посредством гидравлического цилиндра. С помощью ленточного конвейера производится погрузка отработанного материала в транспортировочную машину. Шасси может быть пневмоколесным или гусеничным. Предельная глубина реза составляет 320 мм.
2. W100i имеет несколько характерных особенностей. Она создает меньшее количество шума и вибрации при работе, потребляет меньшее количество топлива, имеет возможность передвигаться с максимальной скоростью в зависимости от нагрузки на силовой блок. Для повышения качества выхлопа предусмотрена установка двухкомпонентного каталитического нейтрализатора и фильтра для очистки выхлопа от сажи. Это гарантирует соответствие выхлопа нормам классов Stage 3b и Tier IVi.
