Трактор Т-74
предназначен для выполнения основных
сельскохозяйственных работ по сплошной обработке почвы и
уборке урожая с навесными, полунавесными и прицепными
машинами и орудиями на повышенных скоростях. Может быть
использован на дорожных, мелиоративных, строительных и
других работах в сельском хозяйстве, а также при
перевозке тяжелых грузов на плохих дорогах.
Тяговое усилие на крюке трактора при агрегатировании с
различными машинами и орудиями не должно превышать 3000 кг.
Трактор Т-74 выпускался в пяти комплектациях:
Т-74-С1 с раздельно-агрегатной гидравлической системой,
механизмом навески, основным и тремя выносными
гидроцилиндрами;
Т-74-С2, то же, что и Т-74-С1, но без основного цилиндра
и механизма навески;
Т-74-С3 без агрегатов навесной гидравлической системы;
Т-74-С4 то же, что и Т-74-С1, но без выносных цилиндров;
Т-74-С9 то же, что и Т-74-С1, но без основного и
выносных цилиндров и без механизмов навески.
Изготовитель -
Харьковский тракторный завод, начало серийного
производства - с 1962 года.
|
Трактор Т-74,
виды сбоку и сверху |
Техническая характеристика трактора Т- 74
|
Тип трактора |
гусеничный,
сельскохозяйственный, общего назначения |
|
Номинальное
тяговое усилие, т |
3 |
|
Габаритные
размеры, мм |
|
|
..ширина |
1845 |
|
..высота |
2325 |
|
...длина: |
|
|
..с
механизмом для навешивания орудий (в
транспортном положении) |
4225 |
|
..без
механизма для навешивания орудий |
3825 |
|
Продольная база
(расстояние между осями крайних опорных катков), мм |
1622 |
|
Номинальная
ширина колеи (расстояние между серединами
гусениц), мм |
1435 |
|
Дорожный просвет
(по болту бугеля для крепления коробки передач), мм |
280 |
|
Удельная
металлоемкость, кг/л.с. |
72 |
|
Вес
заправленного трактора без противовеса, кг: |
|
|
..модификация
Т-74-С1 |
5770 |
|
..модификация
Т-74-С2 |
5520 |
|
..модификация
Т-74-С3 |
5400 |
|
..модификация
Т-74-С4 |
5720 |
|
..модификация
Т-74-С9 |
5500 |
|
Вес
заправленного трактора с противовесом в
модификации Т-74-С4, кг |
5860 |
|
Среднее удельное
давление на почву (на проекцию опорной
поверхности гусеницы), кГ,
см2 |
0,42 |
|
Расчетные
скорости при движении по стерне без учета
буксования при номинальном числе оборотов
двигателя, км/ч: |
|
|
..на
первой передаче |
4,51 |
|
..на
второй передаче |
5,32 |
|
..на
третьей передаче |
6,53 |
|
..на
четвертой передаче |
8,01 |
|
..на
пятой передаче |
9,46 |
|
..на
шестой передаче |
11,6 |
|
..при
заднем ходе |
5,65 |
|
..на
первой замедленной ходоуменьшителя |
2,53 |
|
Марка двигателя |
СМД-14А |
|
Тип двигателя |
4-цилиндровый,
четырехтактный дизель с вихрекамерным
смесеобразованием и водяным охлаждением |
|
Номинальная
мощность при 1700 об/мин, л.с. |
75 |
|
Запас крутящего
момента, %, не
менее |
15 |
|
Максимальное
число оборотов холостого хода в минуту, не
более |
1830 |
|
Диаметр
цилиндра, мм |
120 |
|
Ход поршня, мм |
140 |
|
Рабочий объем
цилиндров, л |
6,33 |
|
Удельный расход
топлива двигателя, г/э.
л. с. ч. |
195 |
|
Минимальное
устойчивое число оборотов холостого хода в
минуту, не
более |
600 |
|
Степень сжатия |
17 |
|
Порядок работы
цилиндров |
1 - 3 - 4 - 2 |
|
Направление
вращения коленчатого вала (если смотреть с
переднего конца коленчатого вала) |
Правое |
|
Расход масла в %
к расходу топлива (с учетом замены смазки), не
более |
3 |
|
Топливный насос |
Секционный
четрехплунжерный, правого вращения |
|
Регулятор |
Центробежный
всережимный |
|
Масса двигателя, кг |
675 |
|
Емкость
топливного бака, л |
218 |
|
Пуск двигателя |
Пусковым
двигателем ПД-10М-2 с электростартером |
|
Габаритные
размеры трактора Т-74 (можно
увеличить) |
|

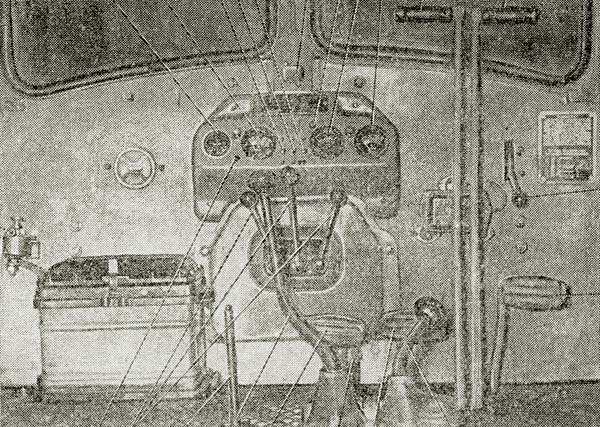

Органы
управления трактором и контрольные приборы |
|

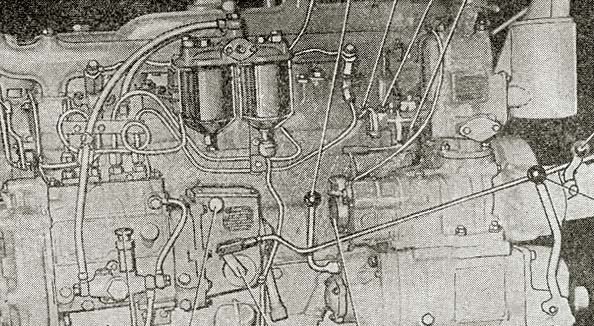

Органы
управления двигателем |
|
Установка
заднего навесного устройства для работы с
прицепной скобой |
|
Блокировка
продольных тяг заднего навесного устройства |
|
Установка
заднего навесного устройства по двухточечной
схеме |
|

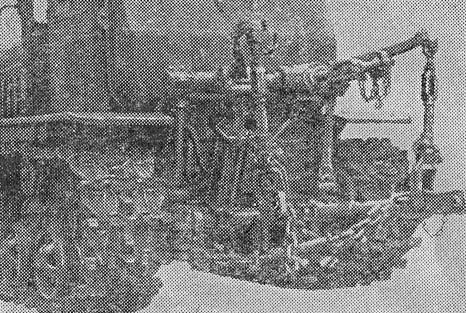

Установка
заднего навесного устройства по трехточечной
схеме |
|
